常见的开关电源拓扑结构本文主要讲述了常见的开关电源拓扑结构特点和优缺点对比。
常见的拓扑结构，包括Buck降压、Boost升压、Buck-Boost降压-升压、Flyback反激、Forward正激、Two-Transistor Forward双晶体管正激等。
上图是常见的基本拓扑结构。
基本的脉冲宽度调制波形这些拓扑结构都与开关式电路有关。
基本的脉冲宽度调制波形定义如下：常见的基本拓扑结构1 Buck降压•把输入降至一个较低的电压。
•可能是最简单的电路。
•电感/电容滤波器滤平开关后的方波。
•输出总是小于或等于输入。
•输入电流不连续(斩波)。
•输出电流平滑。
2 Boost升压•把输入升至一个较高的电压。
•与降压一样，但重新安排了电感、开关和二极管。
•输出总是比大于或等于输入(忽略二极管的正向压降)。
•输入电流平滑。
•输出电流不连续(斩波)。
3 Buck-Boost降压-升压•电感、开关和二极管的另一种安排方法。
•结合了降压和升压电路的缺点。
•输入电流不连续(斩波)。
•输出电流也不连续(斩波)。
•输出总是与输入反向(注意电容的极性)，但是幅度可以小于或大于输入。
•“反激”变换器实际是降压-升压电路隔离(变压器耦合)形式。
4 Flyback反激•如降压-升压电路一样工作，但是电感有两个绕组，而且同时作为变压器和电感。
•输出可以为正或为负，由线圈和二极管的极性决定。
•输出电压可以大于或小于输入电压，由变压器的匝数比决定。
•这是隔离拓扑结构中最简单的。
•增加次级绕组和电路可以得到多个输出。
5 Forward正激•降压电路的变压器耦合形式。
•不连续的输入电流，平滑的输出电流。
•因为采用变压器，输出可以大于或小于输入，可以是任何极性。
•增加次级绕组和电路可以获得多个输出。
•在每个开关周期中必须对变压器磁芯去磁。
常用的做法是增加一个与初级绕组匝数相同的绕组。
•在开关接通阶段存储在初级电感中的能量，在开关断开阶段通过另外的绕组和二极管释放。

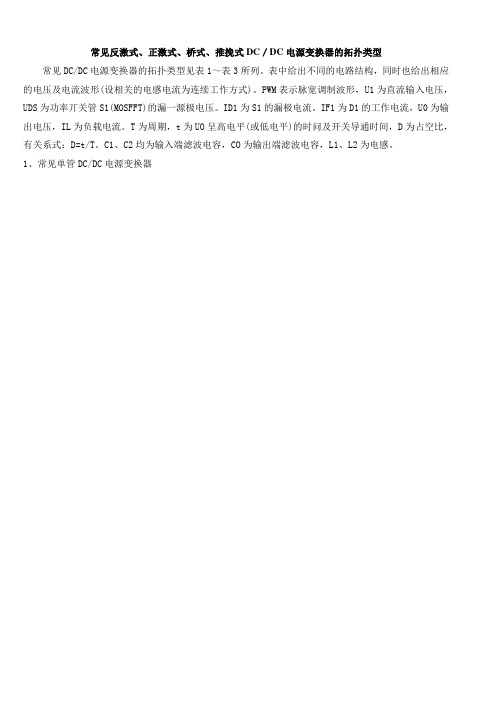

常见反激式、正激式、桥式、推挽式DC／DC电源变换器的拓扑类型常见DC/DC电源变换器的拓扑类型见表1～表3所列。
表中给出不同的电路结构，同时也给出相应的电压及电流波形(设相关的电感电流为连续工作方式)。
PWM表示脉宽调制波形，U1为直流输入电压，UDS为功率丌关管S1(MOSFFT)的漏一源极电压。
ID1为S1的漏极电流。
IF1为D1的工作电流，U0为输出电压，IL为负载电流。
T为周期，t为UO呈高电平(或低电平)的时问及开关导通时间，D为占空比，有关系式：D=t/T。
C1、C2均为输入端滤波电容，CO为输出端滤波电容，L1、L2为电感。
1、常见单管DC/DC电源变换器
2、常见反激式或正激式DC\DC电源变换器
3、常见桥式或推挽式DC\DC电源变换器。
开关电源各种拓扑集锦1、先给出六种基本DC/DC变换器拓扑依次为buck，boost，buck－boost，cuk，zeta，sepic变换器以上六种拓扑被认为是DC/DC变换器的六种基本拓扑，不过也有专家认为最基本的拓扑是buck和boost，其他均由此演变而来。
buck变换器为降压变换器，也是最常用的变换器，工程上常用的拓扑基本上是buck族的，如正激，半桥，全桥，推挽等等。
boost变换器为buck的对偶拓扑，是升压变换器，常用于小功率板载电源，大功率PFC电路上，对于隔离的boost 变换器也有推挽，双电感，全桥等电路。
buck－boost是反激变换器的原型，属于升降压变换器。
后面三种电路不是很常用，都是升降压变换器。
从效率的角度来说，这些变换器的输入和输出等同时候，效率最高。
也就是buck最佳占空比为1，boost 为0，buck－boost为0.5。
2、正激变换器：A、绕组复位正激变换器B、LCD复位正激变换器C、RCD复位正激变换器D、有源钳位正激变换器E、双管正激F、无损吸收双正激：G、有源钳位双正激H、原边钳位双正激、I、软开关双正激评论：正激变换器是常用变换器之一，特别在中小功率场合。
正激变换器属于单端变换器，所用开关管少，可靠性高，虽然变压器利用率低，但是在较高频率下其变压器磁通摆幅可以与双端变换器相当。
但是开关管电压应力较大。
双管正激开关管电压应力为输入电压，虽然用了两个管子，但是耐压低，导通电阻也小，损耗也小，同时散热面积相对大了，所以可靠性更好，在中大功率比较常用。
但是双管正激实现软开关较难，就目前的一些拓扑来说，都需要辅助开关管来实现。
如果能不加入辅助管而实现软开关，一定超有前途。
正激变换器也常用来交错并联，来扩大功率，能减小输出滤波器体积。
3、推挽变换器A、推挽变换器B、无损吸收推挽变换器C、推挽正激推挽变换器：推挽变换器是双端变换器。
其实是两个正激变换器通过变压器耦合而来，基本推挽变换器好处是驱动不需隔离，变压器双端磁化，只要两个开关管。
常用的开关电源拓扑结构-基础电子下面简单介绍一下常用的开关电源拓扑结构。
Buck电路首先我们要讲的就是Buck电路。
Buck电路也成为降压（step-down）变换器。
它的电路图是下面这样的：晶体管，二极管，电感，电容和负载构成了主回路，下方的控制回路一般采用PWM（脉冲宽度调制）芯片控制占空比决定晶体管的通断。
Buck电路的功能是把直流电压Ui转换成直流电压Uo，实现降压目的。
反激变换器反激式开关电源是指使用反激高频变压器隔离输入输出回路的开关电源，与之对应的有正激式开关电源。
反激（FLY BACK），具体是指当开关管接通时，输出变压器充当电感，电能转化为磁能，此时输出回路无电流；相反，当开关管关断时，输出变压器释放能量，磁能转化为电能，输出回来中有电流。
反激式开关电源中，输出变压器同时充当储能电感，整个电源体积小、结构简单，所以得到广泛应用。
应用多的是单端反激式开关电源。
优点：元器件少、电路简单、成本低、体积小，可同时输出多路互相隔离的电压；缺点：开关管承受电压高，输出变压器利用率低，不适合做大功率电源。
Boost电路Boost（升压）电路是基本的反激变换器。
Boost变换器又称为升压变换器、并联开关电路、三端开关型升压稳压器。
上面的图就是Boost电路图。
Boost电路是一个升压电路，它的输出电压高于输入电压。
Buck/Boost变换器Buck/Boost变换器：也叫做升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但它的输出电压的极性与输入电压相反。
Buck/Boost变换器可以看做是Buck变换器和Boost变换器串联而成，合并了开关管。
它的电路图如下：上面提到的Buck和Boost电路，都是输出与输入共地，在电路上没有隔离。
采用变压器后，输出与输入电气隔离，可以多路输出。
而反激变换器是隔离变换器中简单的一种。
它分为两种工作模式，断续模式反激变换器和连续模式反激变换器。
开关电源拓扑结构全解！什么是拓扑呢？所谓电路拓扑就是功率器件和电磁元件在电路中的连接方式，而磁性元件设计，闭环补偿电路设计及其他所有电路元件设计都取决于拓扑。
最基本的拓扑是Buck(降压式)、Boost(升压式)和Buck/Boost(升/降压)，单端反激(隔离反激)，正激、推挽、半桥和全桥变化器。
开关电源的拓扑结构，常见拓扑大约有14种，每种都有自身的特点和适用场合。
选择原则是要看是大功率还是小功率，高压输出还是低压输出，以及是否要求器件尽量少等。
因此，要恰当选择拓扑，熟悉各种不同拓扑的优缺点及适用范围是非常重要的。
错误的选择会使电源设计一开始就注定失败。
下面为大家整理汇总了开关电源20种基本拓扑，帮助系统掌握每种电路结构的工作原理与基本特性。
一、20种开关电源拓扑对比常见的基本拓扑结构：■Buck 降压■Boost 升压■Buck-Boost 降压-升压■Flyback 反激■Forward 正激■Two-Transistor Forward 双晶体管正激■Push-Pull 推挽■Half Bridge 半桥■Full Bridge 全桥■SEPIC■C’uk二、基本的脉冲宽度调制波形这些拓扑结构都与开关式电路有关，基本的脉冲宽度调制波形定义如下：三、Buck降压特点：■把输入降至一个较低的电压■可能是最简单的电路■电感/电容滤波器滤平开关后的方波■输出总是小于或等于输入■输入电流不连续(斩波)■输出电流平滑四、Boost升压特点：■把输入升至一个较高的电压■与降压一样，但重新安排了电感、开关和二极管■输出总是比大于或等于输入(忽略二极管的正向压降)■输入电流平滑■输出电流不连续(斩波)五、Buck-Boost降压-升压特点：■电感、开关和二极管的另一种安排方法■结合了降压和升压电路的缺点■输入电流不连续(斩波)■输出电流也不连续(斩波)■输出总是与输入反向(注意电容的极性)，但是幅度可以小于或大于输入■“反激”变换器实际是降压-升压电路隔离（变压器耦合）形式。
开关电源常用拓扑结构图文解释第一篇：开关电源常用拓扑结构图文解释开关电源常用拓扑结构开关变换器的拓扑结构是指能用于转换、控制和调节输入电压的功率开关器件和储能器件的不同配置。
开关变换器的拓扑结构可以分为两种基本类型：非隔离型和隔离型。
变换器拓扑结构是根据系统造价、性能指标和输入/输出负载特性等因素选定。
1、非隔离型开关变换器一，Buck变换器，也称降压变换器，其输入和输出电压极性相同，输出电压总小于输入电压，数量关系为：其中Uo为输出电压，Ui为输入电压，ton为开关管一周期内的导通时间，T为开关管的导通周期。
降压变换器的电路模式如图2所示。
工作原理是：在开关管VT导通时，输入电源通过L平波和C滤波后向负载端提供电流；当VT关断后，L通过二极管续流，保持负载电流连续。
二，Boost变换器，也称升压变换器，其输入和输出电压极性相同，输出电压总大于输入电压，数量关系为：。
升压变换器的电路模式如图3所示。
工作原理是：在VT导通时，电流通过L平波，输入电源对L充电。
当VT关断时，电感L及电源向负载放电，输出电压将是输入电压加上输入电源电压，因而有升压作用。
三，Buck-Boost变换器，也称升降压变换器，其输入输出电压极性相反，既可升压又可降压，数量关系为：。
升降压变换器的电路模式如图4所示。
工作原理是：在开关管VT导通时，电流流过电感L，L储存能量。
在VT关断时，电感向负载放电，同时向电容充电。
四，Cuk变换器，也称串联变换器，其输入输出电压极性相反，既可升压又可降压，数量关系为：。
Cuk变换器的电路模式如图5所示。
工作原理是：在开关管VT 导通时，二极管VD反偏截止，这时电感L1储能；C1的放电电流使L2储能，并向负载供电。
在VT关断时，VD正偏导通，这时输入电源和L1向C1充电；同时L2的释能电流将维持负载电流。
2、隔离型开关电源变换器一，推挽型变换器，其变换电路模型如图6所示。
工作过程为：VT1和VT2轮流导通，这样将在二次侧产生交变的脉动电流，经过VD1和VD2全波整流转换为直流信号，再经L、C滤波，送给负载。
llc电源工作原理
LLC电源是一种常用的开关电源拓扑结构，其工作原理如下：
1. 输入电压通过整流电路进行整流，得到直流电压。
2. 直流电压经过一个滤波电容，去除其中的纹波成分，得到稳定的直流电压。
3. 滤波后的直流电压进入LLC变换器，该变换器由“L”、“L”
和“C”组成。
4. 输入电压经过一个电感，产生感应电动势，并存储能量。
同时，通过一个谐振电容的支持，控制电感的流动。
5. 控制电路调整电感电流，以保持LLC变换器的谐振频率在
一个稳定的值上。
6. 变换器的输出电压经过一个输出电压反馈回路，将电压与设定值进行比较，并根据比较结果控制开关管，调整输出电压。
7. 输出电压通过输出滤波电感和输出滤波电容进行滤波，去除其中的纹波成分，得到稳定的输出电压。
8. 经过滤波后的输出电压供应给负载使用。
通过以上步骤，LLC电源可以实现对输入电压进行高效率的
转换和稳定的输出，满足各种应用场景的电能需求。
开关电源拓扑结构概述(降压,升压,反激、正激)主回路—开关电源中，功率电流流经的通路。
主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。
开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。
开关电源主回路可以分为隔离式与非隔离式两大类型。
1. 非隔离式电路的类型：非隔离——输入端与输出端电气相通，没有隔离。
1.1. 串联式结构串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。
开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。
串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。
例如buck拓扑型开关电源就是属于串联式的开关电源/blog/100019740上图是在图1-1-a电路的基础上，增加了一个整流二极管和一个LC滤波电路。
其中L 是储能滤波电感，它的作用是在控制开关K接通期间Ton限制大电流通过，防止输入电压Ui直接加到负载R上，对负载R进行电压冲击，同时对流过电感的电流iL转化成磁能进行能量存储，然后在控制开关T关断期间Toff把磁能转化成电流iL继续向负载R提供能量输出；C是储能滤波电容，它的作用是在控制开关K接通期间Ton把流过储能电感L的部分电流转化成电荷进行存储，然后在控制开关K关断期间Toff把电荷转化成电流继续向负载R提供能量输出；D是整流二极管，主要功能是续流作用，故称它为续流二极管，其作用是在控制开关关断期间Toff，给储能滤波电感L释放能量提供电流通路。
在控制开关关断期间Toff，储能电感L将产生反电动势，流过储能电感L的电流iL由反电动势eL的正极流出，通过负载R，再经过续流二极管D的正极，然后从续流二极管D 的负极流出，最后回到反电动势eL的负极。
对于图1-2，如果不看控制开关T和输入电压Ui，它是一个典型的反г 型滤波电路，它的作用是把脉动直流电压通过平滑滤波输出其平均值。
串联式开关电源输出电压uo的平均值Ua为：1.2. 并联式结构并联——在主回路中，相对于输入端而言，开关器件（下图中所示的开关三极管T）与输出端负载成并联连接的关系。
开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T对电感器L充电，同时续流二极管D关断，负载R靠电容器存储的电能供电；当开关管T关断时，续流二极管D导通，输入端电源电压与电感器L中的自感电动势正向叠加后，通过续流二极管D对负载R供电，并同时对电容器C充电。
由此可见，并联式结构中，可以获得高于输入电压的输出电压，因此为升压式变换。
并且为了获得连续的负载电流，并联结构比串联结果对输出滤波电容C的容量有更高的要求。
例如boots拓扑型的开关电源就是属于并联型式的开关电源。
并联开关电源输出电压Uo为：boots拓扑输出电压Uo：Uo=Ui(1+D/1-D)=Ui(1/1-D)(D 为占空比)1.3.极性反转型变换器结构（inverting）极性反转——输出电压与输入电压的极性相反。
电路的基本结构特征是：在主回路中，相对于输入端而言，电感器L与负载成并联。
(也是串联式开关电源的一种，一般又称为反转式串联开关电源)开关管T交替工作于通/断两种状态，工作过程与并联式结构相似，当开关管T导通时，输入端电源通过开关管T对电感器L充电，同时续流二极管D关断，负载RL 靠电容器存储的电能供电；当开关管T关断时，续流二极管D导通，电感器L中的自感电动势通过续流二极管D对负载RL供电，并同时对电容器C充电；由于续流二极管D的反向极性，使输出端获得相反极性的电压输出。
反转式串联开关电源输出电压Uo为：由（1-27）式可以看出，反转式串联开关电源输出电压与输入电压与开关接通的时间成正比，与开关关断的时间成反比。
2. 隔离式电路的类型：隔离——输入端与输出端电气不相通，通过脉冲变压器的磁偶合方式传递能量，输入输出完全电气隔离。
2.1. 单端正激式single Forward Converter（又叫单端正激式变压器开关电源）单端——通过一只开关器件单向驱动脉冲变压器；正激式：就是只有在开关管导通的时候，能量才通过变压器或电感向负载释放，当开关关闭的时候，就停止向负载释放能量。
目前属于这种模式的开关电源有：串联式开关电源，buck拓扑结构开关电源，激式变压器开关电源、推免式、半桥式、全桥式都属于正激式模式。
反激式：就是在开关管导通的时候存储能量，只有在开关管关断的时候释放才向负载释放能量。
属于这种模式的开关电源有：并联式开关电源、boots、极性反转型变换器、反激式变压器开关电源。
正激变压器——脉冲变压器的原/付边相位关系，确保在开关管导通，驱动脉冲变压器原边时，变压器付边同时对负载供电。
所谓正激式变压器开关电源，是指当变压器的初级线圈正在被直流电压激励时，变压器的次级线圈正好有功率输出。
（正激式变压器开关电源是推免式变压器开关电源衍生过来的，推免式有两个控制开关，正激式改成一个开关控制。
）U1是开关电源的输入电压，N是开关变压器，T是控制开关，L是储能滤波电感，C 是储能滤波电容，D2是续流二极管，D3是削反峰二极管，RL是负载电阻。
在上图中，需要特别注意的是开关变压器初、次级线圈的同名端。
如果把开关变压器初线圈或次级线圈的同名端弄反，上图就不再是正激式变压器开关电源了该电路的最大问题是：开关管T交替工作于通/断两种状态，当开关管关断时，脉冲变压器处于“空载”状态，其中储存的磁能将被积累到下一个周期，直至电感器饱和，使开关器件烧毁。
图中的D3与N3构成的磁通复位电路，提供了泄放多余磁能的渠道。
2.2. 单端反激式Single F1yback Converter（单端反激式变压器开关电源）所谓反激式变压器开关电源，是指当变压器的初级线圈正好被直流电压激励时，变压器的次级线圈没有向负载提供功率输出，而仅在变压器初级线圈的激励电压被关断后才向负载提供功率输出，这种变压器开关电源称为反激式开关电源。
反激式电路与正激式电路相反，脉冲变压器的原/付边相位关系，确保当开关管导通，驱动脉冲变压器原边时，变压器付边不对负载供电，即原/付边交错通断。
脉冲变压器磁能被积累的问题容易解决，但是，由于变压器存在漏感，将在原边形成电压尖峰，可能击穿开关器件，需要设置电压钳位电路予以保护D3、N3构成的回路。
从电路原理图上看，反激式与正激式很相象，表面上只是变压器同名端的区别，但电路的工作方式不同，D3、N3的作用也不同。
反激式变压器开关电源的输出电压为：（1-110）式中，Uo为反激式变压器开关电源的输出电压，Ui变压器初级线圈输入电压，D为控制开关的占空比，n为变压器次级线圈与初级线圈的匝数比。
2.3. 推挽Push pull （变压器中心抽头）式这种电路结构的特点是：对称性结构，脉冲变压器原边是两个对称线圈，两只开关管接成对称关系，轮流通断，工作过程类似于线性放大电路中的乙类推挽功率放大器。
主要优点：高频变压器磁芯利用率高（与单端电路相比）、电源电压利用率高（与后面要叙述的半桥电路相比）、输出功率大、两管基极均为低电平，驱动电路简单。
主要缺点：变压器绕组利用率低、对开关管的耐压要求比较高（至少是电源电压的两倍）。
2.4. 全桥式Full Bridge Converter这种电路结构的特点是：由四只相同的开关管接成电桥结构驱动脉冲变压器原边。
图中T1、T4为一对，由同一组信号驱动，同时导通/关端；T2、T3为另一对，由另一组信号驱动，同时导通/关端。
两对开关管轮流通/断，在变压器原边线圈中形成正/负交变的脉冲电流。
主要优点：与推挽结构相比，原边绕组减少了一半，开关管耐压降低一半。
主要缺点：使用的开关管数量多，且要求参数一致性好，驱动电路复杂，实现同步比较困难。
这种电路结构通常使用在1KW以上超大功率开关电源电路中。
2.5. 半桥式Half Bridge Converter电路的结构类似于全桥式，只是把其中的两只开关管（T3、T4）换成了两只等值大电容C1、C2。
主要优点：具有一定的抗不平衡能力，对电路对称性要求不很严格；适应的功率范围较大，从几十瓦到千瓦都可以；开关管耐压要求较低；电路成本比全桥电路低等。
这种电路常常被用于各种非稳压输出的DC变换器，如电子荧光灯驱动电路中。
DC／DC电源变换器的拓扑类型/elec/8416.html0 引言本文的第一部分为“DC／DC电源变换器拓扑的分类”，第二部分是在参考美国TI公司资料的基础上撰写而成的，新增加了各种DC／DC电源变换器的主要特点及PWM控制器的典型产品，另外还按照目标对电路结构、波形参数和汁算公式中的物理量作了统一。
本文的特点足以表格形式归纳了常见DC／DC电源变换器的拓扑结构．这对电源专业的广大技术人员是一份不可多得的技术资料。
1 DC／DC电源变换器拓扑结构的分类DC／DC电源变换器的拓扑类型主要有以下13种：(1)Buck Converter降压式变换器；(2)Boost Conyerter升压式变换器；(3)Buck—Boost Converter降压/升压式变换器，含极性反转(Inverting)式变换器；(4)Cuk Converter升压，升压串联式变换器；(5)SEPIC(Single Endcd Pdimary Inductor Converter)单端一次侧电感式变换器；(6)F1yback Converter反激式(亦称回扫式)变换器；(7)Forward Converter正激式变换器：(8)Double Switches Forward Converter双开关正激式变换器；(9)Active Clamp Forward Converter有源箝位(0)Half Bridge Converter半桥式变换器；(11)Full Bridge Converter全桥式变换器；(12)Push pull Convener推挽式变换器：(13)Phase Shift Switching ZVT(Phase Shift Switching Zero Voltage Transition)移相式零电压开关变换器。
2 常见DC／DC电源变换器的拓扑类型常见DC/DC电源变换器的拓扑类型见表1～表3所列。
