关于涂层测厚检测实验报告1、 实验目的1、 熟悉防腐层的用途和种类2、 掌握各种防腐层质量检测的方法并熟悉设备使用2、 实验设备磁阻测厚仪、超声波测厚仪、针孔电火花检测仪3、 实验原理主要针对防腐层厚度和点蚀进行检测1、 磁阻测厚仪：采用磁感应原理，利用从测头经过非铁磁覆层而流入铁磁基体的磁通的大小，来测定覆层厚度，也可以测定与之对应的磁阻的大小，来表示其覆层厚度。
覆层越厚，则磁阻越大，磁通越小。
2、 超声波测厚仪：超声波测厚仪主要有主机和探头两部分组成。
主机电路包括发射电路、接收电路、计数显示电路三部分，由发射电路产生的高压冲击波激励探头，产生超声波发射脉冲波，脉冲波经介质介面反射后被接收电路接收，通过单片机计数处理后，经液晶显示器显示测厚数值，它主要根据声波在试样中的传播速速乘以通过试样的时间的一半而得到试样的厚度。
3、 针孔电火花检测仪——检测时该仪器的高压探头贴近被检测物，移扫时，当一旦遇到针孔、气泡等类似质量缺陷，高压电将此处的气隙击穿产生电火花，此时仪器就发出报警声，也可以通过观察火花来判断表面涂覆层质量和焊缝质量。
电离物质得到能力，电子激发，电子激发形成电火花。
击穿，非导电介质，被击穿变成导体。
4、 实验步骤1、 超声波测厚仪1）测量准备将探头插头插入主机探头插座中， 按ＯＮ键开机，全屏幕显示数秒后显示上次关机前使用的声速，如下图所示，此时可开始测量。
2）声速的调整如果当前屏幕显示为厚度值，按 VEL 键进入声速状态，屏幕将显示当前声速存储单元的内容。
每按一次，声速存储单元变化一次，可循环显示五个声速值。
如果希望改变当前显示声速单元的内容，用▲或▼键调整到期望值即，时将此值存入该单元。
3）校准 在每次更换探头、更换电池之后应进行校准。
此步骤对保证测量准确度十分 关键。
如有必要，可重复多次。
将声速调整到 5900m/s 后按 ZERO 键，进入校准状态，屏幕显示：在随机试块上涂耦合剂，将探头与随机试块耦合，屏幕显示的横线将逐条消失，直到屏幕显示 4.00mm 即校准完毕。
涂层测厚仪检定规程
涂层测厚仪（也称为涂层厚度测量仪）是用于测量涂层的厚度的仪器。
检定涂层测厚仪的目的是确保仪器的测量结果准确可靠，以保证涂层质量的控制。
下面是一份涂层测厚仪的检定规程参考，具体操作步骤和指标可以根据实际情况进行调整：
1. 检定仪器的测量范围：选择一系列已知厚度的标准片，使用涂层测厚仪测量其厚度，并记录测量结果。
与标准片的实际厚度进行对比，计算仪器的测量误差。
测量范围应包括常用涂层厚度的范围。
2. 检定仪器的测量精度：选择一系列已知厚度的标准片，使用涂层测厚仪测量其厚度，并记录测量结果。
计算仪器的测量偏差和标准差，评估仪器的测量精度。
3. 检查涂层测厚仪的量程线性：选择一系列已知厚度的标准片，使用涂层测厚仪测量其厚度，并记录测量结果。
绘制测量结果与标准片厚度的线性关系曲线，评估仪器的量程线性。
4. 检查仪器的稳定性：选择一个标准片，使用涂层测厚仪连续进行多次测量，并记录测量结果。
分析测量结果的稳定性，评估仪器的稳定性。
5. 检查仪器的重复性：选择一个标准片，使用涂层测厚仪进行连续的多次测量，并记录测量结果。
计算测量结果的重复性，评估仪器的重复性。
6. 检查仪器的校准：根据仪器的使用说明书进行校准操作。
校准操作应定期进行，以确保仪器的测量准确性。
7. 检查仪器的外观和功能：检查涂层测厚仪的外观是否完好，按下各个按钮和旋转调节钮，检查仪器的功能是否正常。
这是一份大致的涂层测厚仪检定规程参考，实际操作时应结合仪器的使用说明书和检定要求进行具体操作。
超声波测厚仪标准1. 背景超声波测厚仪是一种用于测量材料厚度的非接触式测试仪器。
它通过测量从超声波发射器发出并经过材料传播后返回的超声波信号的时间来确定材料的厚度。
超声波测厚仪广泛应用于工业领域，特别是在制造和维护过程中用于有效监测和控制材料的厚度。
2. 目的本标准的目的是为超声波测厚仪的使用提供一套统一的要求和指导，以确保测量结果的准确性和可靠性。
3. 适用范围本标准适用于所有使用超声波测厚仪进行材料厚度测量的相关活动和应用。
4. 定义4.1 超声波测厚仪: 一种用于测量材料厚度的设备，利用超声波传播时间和声速来计算厚度值。
4.2 厚度范围: 测量设备能够准确测得的材料厚度的最小值和最大值。
5. 要求和指导5.1 设备校准5.1.1 超声波测厚仪应定期进行校准，以确保其测量结果的准确性。
5.1.2 校准应在合适的环境条件下进行，以保证环境的稳定性和测量的一致性。
5.1.3 校准应由经过培训和合格的专业人员进行，按照设备制造商提供的操作手册和指南进行。
5.2 测量准确性5.2.1 测量应在材料表面清洁、无杂质和涂层的情况下进行，以确保测量结果的准确性。
5.2.2 测量前应检查并保证超声波测厚仪的传感器光滑、无损伤和污渍。
5.2.3 测量过程中应确保传感器与材料表面垂直接触，并保持稳定的压力。
5.2.4 测量结果应记录并与其他测量方法、标准或规范进行比较，以评估其准确性。
5.3 应用指导5.3.1 超声波测厚仪的应用应根据具体情况和需求进行，例如通过操作手册查找适当的仪器设置和参数。
5.3.2 应注意材料的声速和声波传播特性，以确保测量结果的准确性和可靠性。
5.3.3 对于不同类型的材料，应采用适当的超声波传播模式和频率进行测量。
5.3.4 对于复杂的结构和曲面，应采用合适的探头形状和尺寸，以确保探头与被测材料的接触。
6. 文件管理超声波测厚仪的标准应以适当的文件形式进行管理，并及时修订或更新，以反映最新的技术和需求。
涂层测厚仪的测量原理是怎样的呢磁性法是通过磁感应原理来测量涂层厚度的方法。
其原理是根据涂层的磁性和非磁性的差异，利用磁感应来判断涂层的厚度。
在测量时，将涂层测厚仪贴附在被测物体上，仪器会通过发射磁场进入涂层。
当磁感应线穿过涂层到达基底体时，磁场的强度会发生改变。
仪器会测量磁场的变化并进行计算，从而得出涂层的厚度。
磁性法测量涂层厚度的优点是：可以用于测量金属和非金属的涂层，测量速度快，适用范围广。
但磁性法存在一些局限性，如无法测量非磁性的涂层、无法测量两层涂层之间的间隙以及无法测量带有磁性杂质的涂层。
无损超声波法是通过发射超声波来测量涂层厚度的方法。
当超声波从一个介质进入另一个介质时，会发生反射和折射。
测量仪器会发射超声波，并记录回波信号的到达时间。
根据声波在不同介质中的传播速度差异，可以推算出涂层的厚度。
无损超声波法测量涂层厚度的优点是：可以测量涂层和基体之间的界面的位置以及多层涂层的厚度，线性精度高，测量结果准确可靠。
但无损超声波法也存在一些限制，如对材料的声速和密度要求较高，对涂层的表面质量要求较高，以及对测量仪器的操作技术要求较高。
除了磁性法和无损超声波法外，还有其他一些测量原理，如电磁感应法和光学测量法。
电磁感应法是通过感应涂层和基底体之间的电磁感应强度的差异来测量涂层厚度。
光学测量法则是利用光的折射原理测量涂层的厚度。
无论采用哪种测量原理，涂层测厚仪的使用都需要根据实际情况选择适合的方法，并进行正确的操作和校准。
同时，不同原理的测量仪器也有各自的优缺点，需要根据具体需求进行选择。

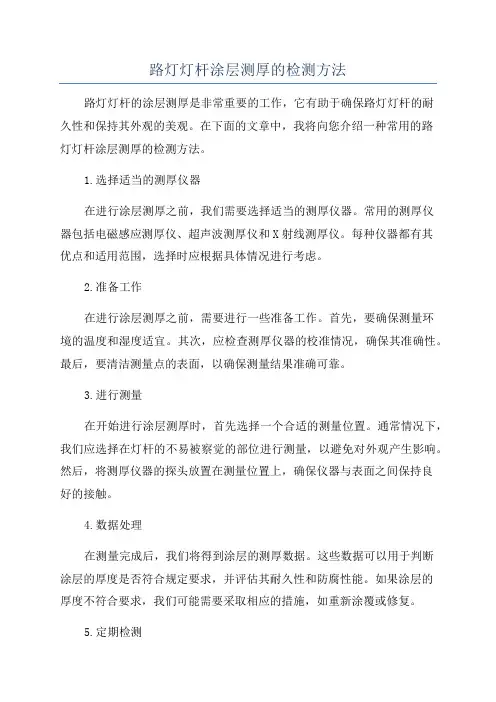

路灯灯杆涂层测厚的检测方法路灯灯杆的涂层测厚是非常重要的工作，它有助于确保路灯灯杆的耐久性和保持其外观的美观。
在下面的文章中，我将向您介绍一种常用的路灯灯杆涂层测厚的检测方法。
1.选择适当的测厚仪器在进行涂层测厚之前，我们需要选择适当的测厚仪器。
常用的测厚仪器包括电磁感应测厚仪、超声波测厚仪和X射线测厚仪。
每种仪器都有其优点和适用范围，选择时应根据具体情况进行考虑。
2.准备工作在进行涂层测厚之前，需要进行一些准备工作。
首先，要确保测量环境的温度和湿度适宜。
其次，应检查测厚仪器的校准情况，确保其准确性。
最后，要清洁测量点的表面，以确保测量结果准确可靠。
3.进行测量在开始进行涂层测厚时，首先选择一个合适的测量位置。
通常情况下，我们应选择在灯杆的不易被察觉的部位进行测量，以避免对外观产生影响。
然后，将测厚仪器的探头放置在测量位置上，确保仪器与表面之间保持良好的接触。
4.数据处理在测量完成后，我们将得到涂层的测厚数据。
这些数据可以用于判断涂层的厚度是否符合规定要求，并评估其耐久性和防腐性能。
如果涂层的厚度不符合要求，我们可能需要采取相应的措施，如重新涂覆或修复。
5.定期检测与其他设备一样，涂层也会随着时间的推移而发生磨损和腐蚀。
因此，定期检测涂层的测厚是必要的。
通过定期检测，我们可以及时发现涂层的问题并采取相应的措施，以确保路灯灯杆的使用寿命和外观。
在进行涂层测厚时，还应注意以下事项：-要确保使用合适的测量仪器，并根据仪器的使用说明进行操作。
-在进行测量时，要确保探头与被测表面之间保持良好的接触，以避免测量误差。
-如果需要进行多点测量，应选择具有代表性的测量位置，并在不同位置进行测量，以获取更全面的数据。
-需要注意的是，涂层测厚结果可能会受到其他因素的影响，如涂层的材质和性质等，请在解读测量结果时进行综合考虑。
总的来说，路灯灯杆涂层测厚的检测方法包括选择合适的测厚仪器、进行准备工作、进行测量、对数据进行处理和定期检测。

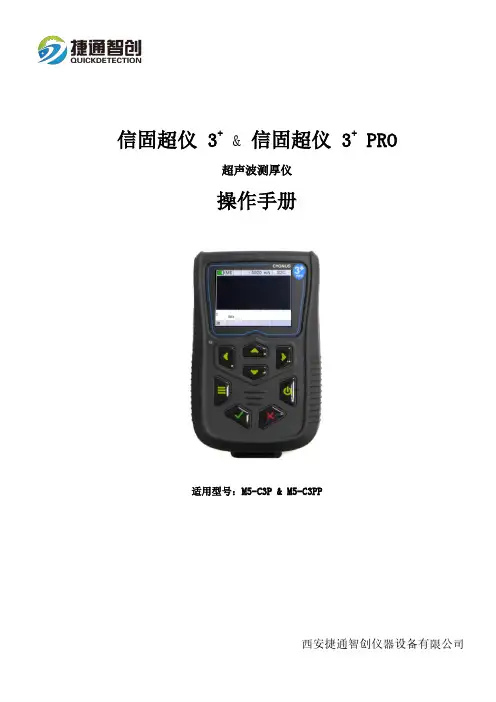

信固超仪 3+&信固超仪 3+ PRO超声波测厚仪操作手册西安捷通智创仪器设备有限公司信固超仪 3+ 操作手册2质量政策声明信固超仪的宗旨是：利用超声波测量手段创造优秀的解决方案。
公司目的是：凭借优异的技术、创新能力和优质的产品和服务而享誉全球。
通过：•针对公司目标市场中的特定应用，设计并制造出耐用、坚固的解决方案。
•通过公司在英国、美国、中东和新加坡的战略中心，促进产品和产品支持的提升。
•提供高度个性化和专业的产品开发，为经销商和最终用户提供产品支持、培训。
出口和售后服务。
为实现这一点，公司将：客户•就产品性能、产品要求和为实现的客户需求，听取客户直接或间接的反馈，从而提高客户满意度。
•设计出最新款的产品，不仅坚固耐用、可靠且易于使用，而且符合相关的行业和法规要求。
•所提供的产品和服务在性能、可靠性和安全性方面能够满足或超过客户期望。
内部系统•实践操作必须有效而安全，并且符合ISO 9001：2008和EN ISO / IEC 80079-34及其他适用的法规和法规要求；并确保出厂产品符合认证中所述的类型。
•提供充足资源，确保维持一定的产品和服务质量水准。
•制定、交流和评估绩效，以促进持续改进。
•确保员工具备相应的工作能力，并积极参与客户满意度的改进。
供应商•启用的供应商和分包商和我们一样对客户充满热忱，表现一贯持续，且安全可靠。
信固超仪 3+ 操作手册目录1.重要提醒 (7)2.引文 (8)信固超仪 3+ 测厚仪 (8)信固超仪测厚仪 (9)总公司和中国代理 (9)3.测厚仪套件内容 (10)4.测厚仪功能表 (11)5.测厚仪准备 (12)安装电池 (12)连接探头 (13)安装颈带 (13)6.选择正确的探头 (15)探头类型。
(15)压电式复合探头 (15)测量方式解释 (16)单一回波模式 (模式 2) (16)回波至回波（双重回波）模式 (模式 3) (16)测量非钢制品 (16)测量非金属制品 (17)7.仪表操作 (18)仪表控制 (18)可选配置 (19)A扫描显示屏 (19)高温补偿 (19)打开仪表 (19)关闭仪表 (19)自动关机 (20)测量状态屏幕 (20)状态信息 (21)进行厚度测量 (21)探头零点（调零） (21)进行厚度测量 (22)测量稳定性指标 (22)测量小管径管道 (23)显示保持功能 (24)3信固超仪 3+ 操作手册4 电池寿命 (25)电池水平 (25)低电量提示 (25)8.使用A扫描显示功能 (26)单一回波模式 (26)测量腐蚀坑 (27)回波至回波（双重回波）模式 (28)9.校准 (30)为什么需要校准测厚仪？ (30)校准选项 (30)阶梯试块 (31)校准到已知厚度（单点或1点） (31)两点校准 (32)两点校准程序 (33)探头零点（调零） (35)从主菜单开始探头调零 (36)零点（调零）探头 (36)设置声速 (37)10.仪表设置 (39)菜单操作 (39)依探头类型来保存设定值 (40)利用导航键来输入数值 (41)选择探头类型 (42)连接后一定要确认探头类型 (42)更改探头类型 (42)自动探头侦测 (43)测量单位 (44)精确度设置 (44)11.横截面B扫描功能 (46)B扫描菜单选项 (47)范围 (47)扫描长度 (47)执行B扫描 (47)将B扫描保存至SD卡。
涂层测厚仪工作原理涂层测厚仪是一种常用于测量材料表面涂层厚度的仪器。
它广泛应用于建筑、汽车、航空航天、电子、船舶等领域。
涂层测厚仪的工作原理基于不同的物理测量原理，主要包括磁性、感应和超声波测量。
1. 磁性原理磁性涂层测厚仪利用涂层材料对磁场产生的影响来测量其厚度。
在测量之前，首先将仪器中的磁体放置在被测表面上，此时磁体会产生一个磁场。
然后仪器会测量磁场的变化，从而确定涂层的真实厚度。
当涂层不存在时，磁场不会受到影响，磁体的电阻保持不变。
但当有涂层存在时，涂层材料会改变磁场的强度和传感器间的距离，进而改变电阻值。
仪器通过测量这个电阻值的变化，可以计算出涂层的厚度。
磁性涂层测厚仪适用于大部分金属表面的涂层测量。
2. 感应原理感应涂层测厚仪利用涂层材料的电导率差异来测量其厚度。
仪器中包含了一个发射线圈和一个接收线圈。
发射线圈中通过交流电产生一个变化的电磁场，当电磁场与被测涂层相互作用时，感应涡流将在被测表面产生。
涡流的产生会引起涡流磁场，这个磁场会对接收线圈产生感应电流。
通过测量感应电流的大小和相位差，仪器可以计算出涂层的厚度。
感应涂层测厚仪适用于非磁性金属表面的涂层测量。
3. 超声波原理超声波涂层测厚仪利用超声波在材料中传播的时间和速度来测量涂层厚度。
仪器通过发射超声波脉冲，并记录其传播的时间和速度。
当超声波穿过涂层到达基材时，由于两者之间的介质不同，在边界处会发生超声波的反射和折射。
通过测量超声波传播的时间和速度，并加上涂层基材之间的声速差，仪器可以计算出涂层的厚度。
超声波涂层测厚仪适用于涂层和基材都是可导电材料的测量。
总的来说，涂层测厚仪的工作原理可分为磁性、感应和超声波原理。
通过测量磁场、电磁感应或超声波的特性变化，仪器可以确定涂层的厚度。
不同原理的涂层测厚仪适用于不同类型的涂层和基材，用户在选择时需要根据具体需求进行判断。
涂层测厚仪的使用方法
涂层测厚仪的使用方法通常包括以下几个步骤：
1.准备。
首先确定要测量的涂层种类和材料，检查涂层的质量和表面是否干净整洁。
确保表面没有任何灰尘或杂物，以避免影响测量结果。
2.开机和校准。
手持仪器，接通电源，短按电源键开机。
进入校准界面，根据实际情况选择零位校准、单点校准、五点校准等校准模式。
选择后按照页面提示进行校准。
仪器显示测量值和实际值，代表本次校准已完成。
校准完成后，保存校准记录。
3.选择测量类型和模式。
根据测量基材选择测量类型，如Fe铁基、NFe非铁基或自动模式。
仪器的测量模式有基础模式、品管模式、统计模式和连续模式等，可以根据测量需要进行选择。
4.测量。
将仪器探头垂直且平稳地压在被测样品上，以使传感器与涂层表面紧密接触。
按压仪器，触发测量装置，等待几秒钟后，仪器将显示涂层的厚度数值。
测量结束后，可以查看数据，包括测量类型、测量模式、测量单位、测量数据等。
5.记录和功能设置。
将测量结果记录在记录表上，包括涂层种类、
材料和厚度信息。
仪器还有智能统计功能，可以记录最新的9组测试数据，并自动统计所测数据的最大值、最小值、平均值和均方差值。
还可以设置单位、自动关机时间和测量模式等。
使用过程中，注意探头需要垂直且平稳地压在膜片上，校准基体应尽量和待测件一致，否则可能会有测量误差。
长时间不使用需要将电池取出，防止电池腐烂损坏仪器。
涂层测厚仪的校准方法涂层测厚仪是一种用于测量物体表面涂层厚度的仪器。
通过校准可以确保测量的准确性和可靠性，下面将介绍涂层测厚仪的校准方法。
涂层测厚仪的校准可以分为两种方法：标准片法和零点校准法。
下面将分别介绍这两种方法。
标准片法是涂层测厚仪常用的校准方法。
该方法需要使用一组已知厚度的标准片，并将测厚仪测量结果与标准片进行对比校准。
具体步骤如下：1.选择一组标准片：根据实际需要测量的涂层厚度范围，选择几个已知厚度的标准片。
标准片的厚度应该覆盖待测涂层的厚度范围，并且尽可能接近待测涂层的平均厚度。
2.准备标准片：确保标准片表面平整清洁，并且没有表面缺陷或磨损。
如果标准片的表面有氧化层或污垢，应先清洁干净。
3.校准仪器：将涂层测厚仪打开，并按照仪器说明书进行校准准备工作。
通常包括打开仪器，选择校准模式，等待一段时间进行暖机等。
4.测量标准片：将标准片放置于涂层测厚仪探头下方，使其与仪器探头间的距离尽量均匀。
按下测量按钮，开始测量标准片的厚度。
5.记录数据：等待测量结果稳定后，记录涂层测厚仪的读数，并与标准片的实际厚度进行对比。
重复多次测量，计算平均值，以提高测量的准确性。
6.分析数据：将仪器读数与标准片的实际厚度进行对比，计算误差并分析。
根据误差的大小，有可能需要调整仪器的校准系数。
7.调整校准系数：一些高端的涂层测厚仪可以通过修改校准系数来改善测量的准确性。
根据实际需要，按照仪器说明书进行校准系数的调整。
8.重复校准：重复以上步骤，使用不同厚度的标准片进行多次校准。
根据实际需求，选择适当的标准片厚度，以提高校准的准确性。
零点校准法是另一种常用的涂层测厚仪校准方法。
该方法通过调整涂层测厚仪的零点位置，以保证测量结果的准确性。
具体步骤如下：1.准备工作：根据涂层测厚仪的说明书，将仪器放置在稳定的环境中，等待一段时间以让仪器达到工作状态。
2.选择测量位置：选择一块已知不带涂层的基材，作为零点校准的参考。
3.将探头放置于基材上：将涂层测厚仪的探头放置在基材上，并按下零点校准的按钮。
测厚仪求助编辑百科名片??OU1600超声波测厚仪测厚仪（thickness gauge ）是用来测量物体厚度的仪表。
在工业生产中常用来连续测量产品的厚度（如钢板、钢带、纸张等）。
这类仪表中有利用α射线、β射线、γ射线穿透特性的放射性厚度计；有利用超声波频率变化的超声波厚度计；有利用涡流原理的电涡流厚度计；还有电容式厚度计等。
而利用微波和激光技术制成厚度计，目前还处在研制、试验阶段。
目录科技名词定义分类：测厚仪X射线测厚仪涂层测厚仪激光测厚仪1. 测量原理：2. 设备特点3. 技术参数纸张测厚仪性能特点及参数1. 技术指标：非接触式纸张测厚仪涂镀层测厚仪分类：1. 磁性测厚仪2. 涡流测厚仪3. 涡流测量原理如何选购测厚仪测厚仪使用主意事项各类测厚仪参考标准磁性涂镀层测厚仪MC-2000A科技名词定义分类：测厚仪X射线测厚仪涂层测厚仪激光测厚仪1. 测量原理：2. 设备特点3. 技术参数纸张测厚仪性能特点及参数1. 技术指标：非接触式纸张测厚仪* 涂镀层测厚仪分类：1. 磁性测厚仪2. 涡流测厚仪3. 涡流测量原理* 如何选购测厚仪* 测厚仪使用主意事项* 各类测厚仪参考标准* 磁性涂镀层测厚仪MC-2000A展开编辑本段科技名词定义中文名称：测厚仪英文名称：thickness gauge编辑本段分类：X射线测厚仪纸张测厚仪薄膜测厚仪涂层测厚仪在线测厚仪超声测厚仪压力测厚仪白光干涉测厚仪电解式测厚仪机械接触式测厚仪X射线测厚仪利用X射线穿透被测材料时，X射线的强度的变化与材料的厚度相关的特性，从而测定材料的厚度，是一种非接触式的动态计量仪器。
它以PLC和工业计算机为核心，采集计算数据并输出目标偏差值给轧机厚度控制系统，达到要求的轧制厚度。
主要应用行业：有色金属的板带箔加工、冶金行业的板带加工.纸张测厚仪：适用于4mm以下的各种薄膜、纸张、纸板以及其他片状材料厚度的测量。
薄膜测厚仪：用于测定薄膜、薄片等材料的厚度，测量范围宽、测量精度高，具有数据输出、任意位置置零、公英制转换、自动断电等特点。
