超声波测厚仪说明书

目录快速操作指南 (1)第一章概述 (2)1.1技术指标 (2)1.2主要特点 (3)1.3配置 (4)第二章整机及键盘简介 (5)2.1整机介绍 (5)2.2键盘介绍 (6)第三章操作简介 (7)3.1零点校准 (7)3.2声速设置或校准 (7)3.2.1已知声速时声速设置 (7)3.2.2已知厚度校准（单点校准） (8)3.2.3两点校准 (8)3.3基本操作流程 (8)3.3管材测量 (10)第四章菜单功能及设置 (11)4.1仪器菜单 (11)4.1.1穿透涂层 (12)4.1.2数据存取 (12)4.1.3报警 (14)4.1.4单位 (14)4.1.5扫查 (14)4.1.6差值 (15)4.1.7高温 (15)4.1.8均值 (16)4.1.9标准 (16)4.1.10精度 (17)4.1.11频率 (17)4.1.12自动关机 (17)4.1.13出厂设置 (18)4.1.14对比度 (18)4.1.15零点校准 (18)4.1.16手动选择探头 (18)4.1.17声音设置 (19)4.1.18屏幕旋转 (19)4.1.19单点校准和两点校准 (19)4.1.20声速表 (19)4.1.21背光 (19)4.1.22曲面 (20)第五章维护和保养 (21)5.1使用注意事项 (21)5.2日常维护和保养 (21)第六章故障分析和排除 (22)附录：常用材料声速表 (23)快速操作指南！注意：●如您使用的测厚仪无“穿透涂层”测量模式，请确认被测物为裸材，如被测点表面有油漆等，请将其打磨干净！●如您使用的测厚仪有“穿透涂层”测量模式，在被测点表面有涂层时，请选择此测量模式，但需确保被测厚度在“穿透涂层”测量模式的量程内！第一次使用或者更换探头开机时，操作如下：1)连接探头：将探头两个插头插入测厚仪主机顶端的两个插孔内，无需分左右，但请确定完全插入。

注意：在插入探头前,请检查探头插头是否拧紧,如未拧紧请拧紧！2)开机：按键开机。

超声波测厚仪壁厚测量指导书超声波测厚仪壁厚测量指导书一、目的定期现场管道及设备进行壁厚的测量，并将数据存档，可以得出在某段时间内监测对象的壁厚减薄率，并推断管道或设备的使用寿命。

二、范围目前该仪器为标准配置，测厚范围：0.6~300mm三、操作步骤1.测量准备1)将探头插头插入主机探头插座；2)按开机键开机；3)校准设备；4)屏幕显示软件信息后将显示上次测量时使用的声速。

2.声速调节3.设置探头频率4.厚度测量测量时，将探头涂上适量的耦合剂，然后将其置于测量部位表面，适当挤压探头，使探头与被测物件表面紧密贴合，待仪器屏幕显示的数值稳定后，该数值即为厚度值，做好记录。

如果被测部位不是平面，而是像管道一样的曲面，则测量时应使探头双晶片间的缝线与管道中心轴线垂直，此时的读数即为所需厚度值。

5.报告填写1)测量中应记录下述内容并列入报告；2)试件名称、材质、规格（标称厚度）、图号、编号、表面粗糙度、验收标准；3)委托测厚单位；4)仪器型号、编号、仪器精度；5)试块型号、材质；6)探头型号、频率；7)耦合剂；8)测量结果；9)操作人员资格等级；10)报告日期；四、注意事项1、正确选择测厚探头。

2、对备件物表面进行处理。

3、正确识别材料，选择合适声速。

4、正确使用耦合剂。

5、特殊情况的处理(1)检测时发现数值明显偏离预期值，应用超声波探伤仪进行辅助判断。

当发现背面有腐蚀凹坑时，这个区域测量就得十分小心，可选择变换分割面角度做多次测量。

(2)当测量复合外形的工件（如管子弯头处）时，选较小的数据作为该工件。

8
16
键及键，设定为正在使用的探头型号；测量仪器上提供的标准试块（
IN
再次按
键在仪器内置的声速值之间切换；或者按键修声速测量
IN
键及键调整该测量值到实际已知厚度值；
键，M/S
为计算后的声速测量值。

再次按
两点校准
IN
键及键调整该测量值到试块
一个厚度值；
键及键调整该测量值到试块
键，M/S
为计算后的声速测量值。

再次按
厚度测量
测厚模式的改变可以通过下面的操作来实现：按
之间进行切换。

(厚度：
键及键改变当前文件名称。

键结束操作。

存储厚度值时，
键及键选择要清空的文件名称。

键清空选定的文件。

屏幕同时显示“
键及键选择要查看的记录所在的文件名称。

键进入选定的文件。

屏幕显示出该文件中的当前记录编
键及
编号交替显示在屏幕上。

厚度值打印
键及键选择要打印的文件名称。

键打印选定的文件。

警示声音设置
【开】显示为：BEEP OFF
，此时应该立即更换电池。

开机时，按住
系统设置将恢复到出厂状态，仪器内部存储的测量数据也将同时。

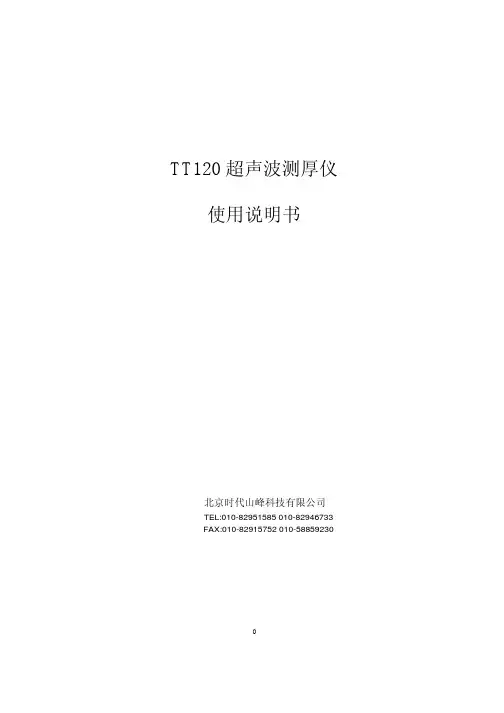

TT120超声波测厚仪使用说明书北京时代山峰科技有限公司TEL:010-******** 010-********FAX:010-******** 010-********目次1.概述⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 22.性能指标⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 33.主要功能⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅44.测量步骤⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅45.低电压指示⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅66.自动关机⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 77.测量技术⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 78.测量误差的预防方法⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 99.注意事项⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅910.维修⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 1011 概述1.1 适用范围TT120超声波测厚仪可用在工业生产领域中对钢材厚度的测量，可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，还可以对各种零件作精确测量。

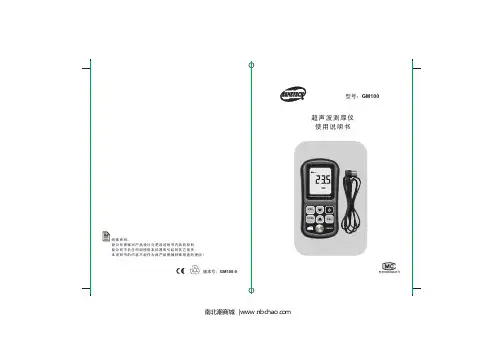

版本号：GM100-0型号：GM100超声波测厚仪使用说明书GM100CALVELSTORE 特殊声明：我公司保留对产品设计与更改说明书内容的权利；我公司不负任何因使用本仪器而引起的其它损失；本说明书的内容不能作为将产品用做特殊用途的理由！粤制00000841号南北潮商城　｜　ｗｗｗ．ｎｂｃｈａｏ．ｃｏｍ目 录一．介绍-------------------------(01)二．基本使用要求------------------(04)三．操作方法----------------------(05)四．测量技术----------------------(09)五．预防测量误差------------------(11)六．保养和保修--------------------(13)七．用户须知 ---------------------(14)八．附表 -------------------------(15)南北潮商城　｜　ｗｗｗ．ｎｂｃｈａｏ．ｃｏｍ南北潮商城　｜　ｗｗｗ．ｎｂｃｈａｏ．ｃｏｍ校准块1个; 皮套1个.南北潮商城　｜　ｗｗｗ．ｎｂｃｈａｏ．ｃｏｍ键盘功能说明：开关机键 CAL-- 校准键 VEL-- 声速键 STORE-- 功能转换键背光开启键声速、厚度、厚度 单元调整键，查询键声速、厚度、厚度 单元调整键，查询键4．规格显示方式：四位数字液晶显示显示最小单位：0.1mm 工作频率：5MHz测量范围：1.2～225.0mm(钢)管材测量下限：Φ20x3mm(钢)测量误差：±（1%H+0.1）mm.H 声速调节范围：1000～9999m/s 已知厚度反测声速：测量范围1000～9999m/s精度为±1%; 试块厚度＞20mm 时,使用温度范围：0～40℃电源：三节 1.5V AAA 碱性电池工作电流:正常测试≤50mA ； 开LED 静态电流≤20uA ；外形尺寸：72x146x29mm产品重量:202G”键的使用2、3南北潮商城　｜　ｗｗｗ．ｎｂｃｈａｏ．ｃｏｍ南北潮商城　｜　ｗｗｗ．ｎｂｃｈａｏ．ｃｏｍ1.2mm ）。

超声波测厚仪使用方法说明书一、产品概述超声波测厚仪是一种利用超声波原理测量物体厚度的仪器。

本仪器广泛应用于工业生产中，特别适用于各种金属材料、塑料材料以及非金属材料的厚度测量。

二、仪器特点1. 非接触式测量：采用超声波传感器，无需与被测物体接触，避免了对物体表面的损伤。

2. 高精度测量：具备高精度的超声波传感器，可实现精确到小数点后两位的厚度测量。

3. 轻便便携：仪器体积小巧，重量轻，携带方便，适用于各种场合的使用。

4. 易操作性：仪器具备简单易懂的操作面板和显示屏，用户无需进行复杂设置即可进行测量。

三、使用方法1. 准备工作a. 检查仪器是否正常，仪器表面是否有明显的损伤。

b. 确保仪器电池充电情况良好，可正常使用。

c. 清洁被测物体表面，确保无杂质影响测量结果。

2. 测量操作a. 打开超声波测厚仪电源开关，待仪器完成自检后进入正常工作状态。

b. 将超声波传感器与被测物体表面垂直接触，并轻轻按压，确保传感器与被测物体保持紧密接触。

c. 仪器上的显示屏将显示出被测物体的厚度数值。

读取并记录该数值。

3. 结束操作a. 测量完成后，关闭超声波测厚仪电源开关。

b. 清理超声波传感器表面，确保无杂质附着。

四、注意事项1. 在测量前，请确保超声波测厚仪电池充电完好，以免影响测量。

2. 测量时，请确保超声波传感器与被测物体表面保持紧密接触，以获得准确的测量结果。

3. 清洁被测物体表面可以提高测量的准确性，避免外界杂质对测量结果的干扰。

4. 使用过程中请勿将超声波测厚仪放置在高温、潮湿或腐蚀性环境中，以免影响仪器性能和寿命。

5. 使用完毕后，请关闭超声波测厚仪电源开关，并注意清洁传感器表面。

五、维护保养1. 定期检查仪器外观是否有损坏，如有，及时维修或更换零部件。

2. 保持仪器清洁干燥，避免灰尘、水分等污染仪器。

3. 长时间不使用时，请将超声波测厚仪存放在干燥通风的地方。

4. 如需更换电池，请使用与仪器配套的原装电池进行更换。

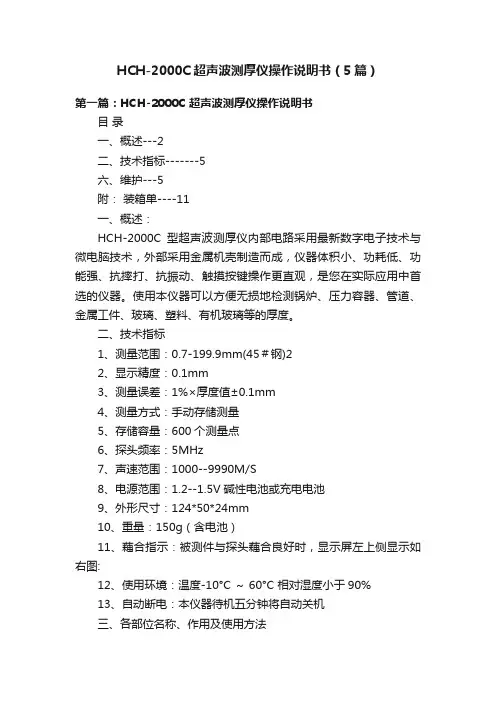

HCH-2000C超声波测厚仪操作说明书（5篇）第一篇：HCH-2000C超声波测厚仪操作说明书目录一、概述---2二、技术指标-------5六、维护---5附：装箱单----11一、概述：HCH-2000C型超声波测厚仪内部电路采用最新数字电子技术与微电脑技术，外部采用金属机壳制造而成，仪器体积小、功耗低、功能强、抗摔打、抗振动、触摸按键操作更直观，是您在实际应用中首选的仪器。

使用本仪器可以方便无损地检测锅炉、压力容器、管道、金属工件、玻璃、塑料、有机玻璃等的厚度。

二、技术指标1、测量范围：0.7-199.9mm(45＃钢)22、显示精度：0.1mm3、测量误差：1%×厚度值±0.1mm4、测量方式：手动存储测量5、存储容量：600个测量点6、探头频率：5MHz7、声速范围：1000--9990M/S8、电源范围：1.2--1.5V碱性电池或充电电池9、外形尺寸：124*50*24mm10、重量：150g（含电池）11、藕合指示：被测件与探头藕合良好时，显示屏左上侧显示如右图:12、使用环境：温度-10°C ～60°C 相对湿度小于90%13、自动断电：本仪器待机五分钟将自动关机三、各部位名称、作用及使用方法1、各个按键作用：（1）开机/关机。

(2)MENU为设置键。

按动该键仪器在下3列功能循环：“声速加……声速减……读存储值……读探头选择表……测量”。

（3）CAL：执行键。

在测量状态下为“校准”，在声速加减状态下为声速加或声速减设置，在该存储值状态下为读取存储值。

(4）ENTER：多功能键。

在测量状态下，为存储键，在声速加减状态下，为快速调整声速为“5900”，在声速表状态下为确认屏显声速为当前声速，在读取存储值状态下为 3存储地址回“1”。

2、根据电池仓盖指示方向打开电池仓，放入两节电池。

四、仪器使用方法： A、仪器测量状态按动仪器面板上“ ” 键，仪器首先显示探头状态，几秒钟后应显示“0.0”进入测量状态（如图A），在仪器上方的标准试块上放适量耦合剂，用探头测量试块得一测量值，探头离开不离开试块都可以，按动“CAL”键，显示屏应显示“4.0”，松开“CAL”键测量标准试块应显示“4.0”，如测量不准可重复较正。

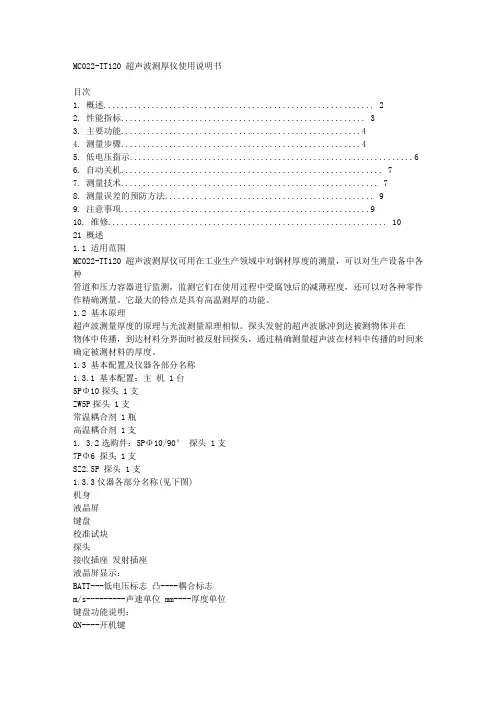

MC022-TT120 超声波测厚仪使用说明书目次1. 概述 (2)2. 性能指标 (3)3. 主要功能 (4)4. 测量步骤 (4)5. 低电压指示 (6)6. 自动关机 (7)7. 测量技术 (7)8. 测量误差的预防方法 (9)9. 注意事项 (9)10. 维修 (10)21 概述1.1 适用范围MC022-TT120超声波测厚仪可用在工业生产领域中对钢材厚度的测量，可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，还可以对各种零件作精确测量。

它最大的特点是具有高温测厚的功能。

1.2 基本原理超声波测量厚度的原理与光波测量原理相似。

探头发射的超声波脉冲到达被测物体并在物体中传播，到达材料分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。

1.3 基本配置及仪器各部分名称1.3.1 基本配置：主机 1台5PΦ10探头 1支ZW5P探头 1支常温耦合剂 1瓶高温耦合剂 1支1. 3.2选购件：5PΦ10/90°探头 1支7PΦ6 探头 1支SZ2.5P 探头 1支1.3.3仪器各部分名称(见下图)机身液晶屏键盘校准试块探头接收插座发射插座液晶屏显示：BATT---低电压标志凸----耦合标志m/s---------声速单位 mm----厚度单位键盘功能说明：ON----开机键ZERO--校准键2 性能指标显示方式：四位数字液晶显示显示最小单位：0.1mm工作频率：5MHz常温测量范围：1.2mm～225.0mm高温测量范围：4.0mm～80.0mm管材测量下限：Φ20mm×3.0mm测量误差：±(1%H+0.1)mm，H为被测物实际厚度声速：5900m/s使用温度范围：0℃～40℃测量温度范围：0℃～300℃电源：二节5号干电池功耗：工作电流＜20mA (3V)外形尺寸：126 mm×68 mm×23 mm重量：170g3 主要功能●自动校对零点，可对系统误差进行修正;●常温测量与高温测量转换;●非线性自动补偿：在全范围内利用计算机软件对探头非线性误差进行修正，以提高测量准确度;●耦合状态提示：提供耦合标志，通过观察其稳定状态可知耦合是否正常;●低电压提示；●自动关机：定时自动关机会帮您断电；●全键膜密闭式操作..防油污，提高使用寿命；4 测量步骤4.1 测量准备将探头插头插入主机探头插座中，按ＯＮ键开机，全屏幕显示数秒后显示声速，如下图所示。

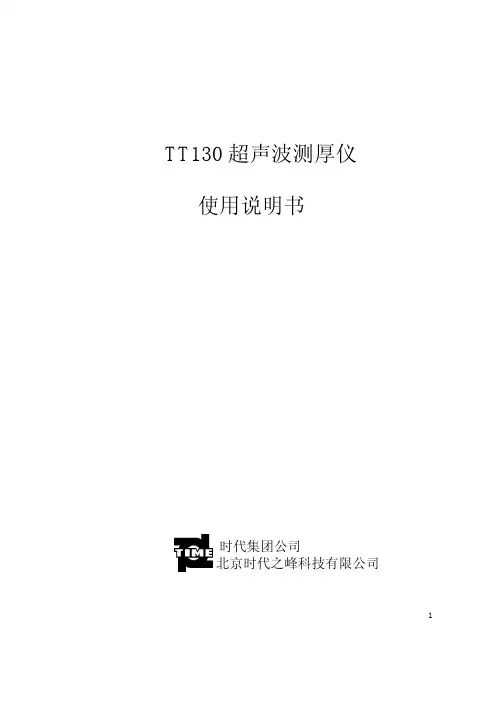

1TT130超声波测厚仪使用说明书时代集团公司北京时代之峰科技有限公司目次1.概述xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx32.性能指标xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx43.主要功能xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx54.测量步骤xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx55.测量声速xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx86.厚度值存储xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx97.低电压指示xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx108.自动关机xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx109.测量技术xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx1010.测量误差的预防方法xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx1211.注意事项xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx1412.维修xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx14附表: 各种材料的声速xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx1521 概述1.1 适用范围TT130智能化超声波测厚仪，采用超声波测量原理，适用于能使超声波以一恒定速度在其内部传播,并能从其背面得到反射的各种材料厚度的测量。

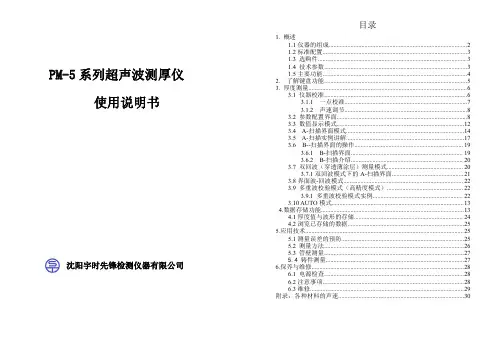

PM-5系列超声波测厚仪使用说明书沈阳宇时先锋检测仪器有限公司1.概述1.1仪器的组成 (2)1.2标准配置 (3)1.3选购件 (3)1.4技术参数 (3)1.5主要功能 (4)2.了解键盘功能 (5)3.厚度测量 (6)3.1仪器校准 (6)3.1.1一点校准 (7)3.1.2声速调节 (8)3.2参数配置界面 (8)3.3数值显示模式 (12)3.4A-扫描界面模式 (14)3.5A-扫描实例讲解 (17)3.6B--扫描界面的操作 (19)3.6.1B-扫描界面 (19)3.6.2B-扫描介绍 (20)3.7双回波（穿透薄涂层）测量模式 (20)3.7.1双回波模式下的A-扫描界面 (21)3.8界面波-回波模式 (22)3.9多重波校验模式（高精度模式） (22)3.9.1多重波校验模式实例 (22)3.10AUTO模式 (13)4.数据存储功能 (13)4.1厚度值与波形的存储 (24)4.2浏览已存储的数据 (25)5.应用技术 (25)5.1测量误差的预防 (25)5.2测量方法 (26)5.3管壁测量 (27)5.4铸件测量 (27)6.保养与维修 (28)6.1电源检查 (28)6.2注意事项 (28)6.3维修 (29)附录：各种材料的声速 (30)目录1.概述1.1仪器的组成我厂研制并生产的PM-5系列高精密超声波测厚仪采用超声波测量原理，利用单晶延迟探头，从被测工件的一侧向材料内发射声波，对其厚度进行实时的数字化测量，而无需切开被测工件，是一种超小型测量仪器。

它能快速，无损伤，精确地进行测量。

本仪器利用多次回波提高精度，使分辨率可达0.001mm，测量下限低至0.2mm。

并且提供A、B扫描功能，通过回波显示可以帮助使用者更好的控制测量，使测厚范围更广，测量数值更精确，也可避免在测量中与材料相关的误差。

本仪器可广泛应用于金属材料厚度的测量。

针对薄件测量和高精度测量，更见其优越性。

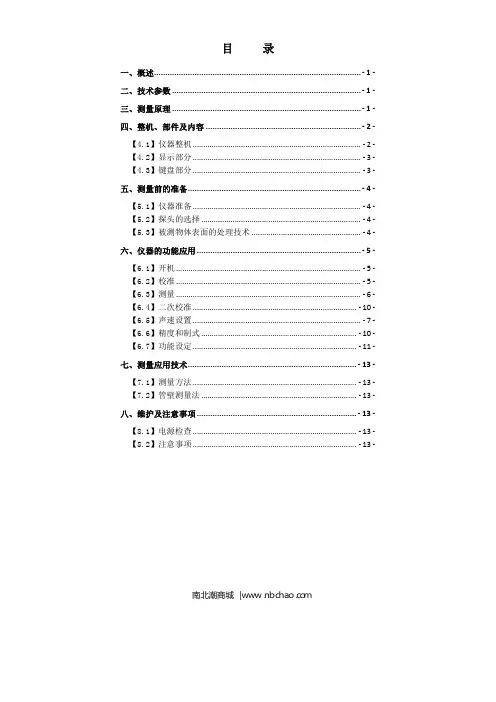

目录一、概述 ............................................................................................ ‐ 1 ‐二、技术参数 .................................................................................... ‐ 1 ‐三、测量原理 .................................................................................... ‐ 1 ‐四、整机、部件及内容 ..................................................................... ‐ 2 ‐【4.1】仪器整机 ................................................................................ ‐ 2 ‐ 【4.2】显示部分 ................................................................................ ‐ 3 ‐ 【4.3】键盘部分 ................................................................................ ‐ 3 ‐五、测量前的准备 ............................................................................. ‐ 4 ‐【5.1】仪器准备 ................................................................................ ‐ 4 ‐ 【5.2】探头的选择 ............................................................................ ‐ 4 ‐ 【5.3】被测物体表面的处理技术 .................................................... ‐ 4 ‐六、仪器的功能应用 ......................................................................... ‐ 5 ‐【6.1】开机 ........................................................................................ ‐ 5 ‐ 【6.2】校准 ........................................................................................ ‐ 5 ‐ 【6.3】测量 ........................................................................................ ‐ 6 ‐ 【6.4】二次校准 .............................................................................. ‐ 10 ‐ 【6.5】声速设置 ................................................................................ ‐ 7 ‐ 【6.6】精度和制式 .......................................................................... ‐ 10 ‐ 【6.7】功能设定 .............................................................................. ‐ 11 ‐七、测量应用技术 ........................................................................... ‐ 13 ‐【7.1】测量方法 .............................................................................. ‐ 13 ‐ 【7.2】管壁测量法 .......................................................................... ‐ 13 ‐八、维护及注意事项 ....................................................................... ‐ 13 ‐【8.1】电源检查 .............................................................................. ‐ 13 ‐ 【8.2】注意事项 .............................................................................. ‐ 13 ‐南北潮商城　｜　ｗｗｗ．ｎｂｃｈａｏ．ｃｏｍ一、概述德光DC-1000C智能型超声波测厚仪，采用微处理器技术，利用超声波测量原理，可以对金属及其他多种材料的厚度、声速进行测量。

TT100A超声波测厚仪使用说明书北京时代润宝科技发展有限责任公司1 概述 (3)1.1 技术参数 (3)1.2 主要功能 (4)1.3 工作原理 (4)1.4 仪器配置 (5)1.5 工作条件 (6)2 结构与外观 (7)2.3 主显示界面 (8)2.4 键盘定义 (8)3 测量前的准备 (9)3.1 仪器准备 (9)3.2 探头选择 (9)3.3 被测工件的表面处理 (9)4 仪器使用 (9)4.1 仪器开、关机 (9)4.2 探头零点校准 (10)4.3 声速设置 (10)4.4 声速测量 (10)4.5 两点校准 (11)4.6厚度测量 (12)4.7 设置测厚模式 (12)4.8 设置显示分辨率（测量精度） (12)4.9 改变单位制式 (12)4.10 存储功能 (13)4.11 厚度值打印 (14)4.12警示声音设置 (14)4.13 背光功能 (15)4.14 电池电量指示 (15)4.15 自动关机 (15)4.16 恢复出厂设置 (15)4.17 与PC机通讯 (15)5 测量应用技术 (16)5.1 测量方法 (16)5.2管壁测量法 (16)6维护及注意事项 (16)6.1 电源检查 (16)6.2 一般注意事项 (16)6.3 测量中注意事项 (17)6.4 标准试块的清洁 (17)6.5 机壳的清洁 (17)6.6 仪器维修 (17)7 贮存与运输条件 (17)附录A材料声速 (18)附录B 超声测厚中的常见问题与处理方法 (19)用户须知 (25)1 概述本仪器是智能型超声波测厚仪，采用最新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。

可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作精确测量。

本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

超声波测厚仪使用说明书瑞戈（上海）实业有限公司1 概述 (1)1.1 技术参数 (1)1.2 主要功能 (2)1.3 工作原理 (2)1.4 仪器配置 (3)1.5 工作条件 (4)2 结构与外观 (5)2.1 仪器外观 (5)2.2 主机结构 (5)2.3 主显示界面 (6)2.4 键盘定义 (7)3 测量前的准备 (7)3.1 仪器准备 (7)3.2 探头选择 (7)3.3 被测工件的表面处理 (8)4 仪器使用 (8)4.1 仪器开、关机 (8)4.2 设定探头型号 (8)4.3 声速设置 (9)4.4 探头校准 (9)4.5 厚度测量 (10)4.6 声速测量 (10)4.7 两点校准 (10)4.8 设置限界 (11)4.9 设置显示分辨率（测量精度） (12)4.10 设置单位制式 (12)4.11 厚度值存储 (12)4.12 厚度值打印 (14)4.13 系统设置 (14)4.14 查看系统信息 (15)4.15 背光功能 (15)4.16 电池电量指示 (15)4.17 自动关机 (15)4.18 恢复出厂设置 (16)4.19 与PC机通讯 (16)5 菜单操作 (17)5.1 进入主菜单： (18)5.2 进入子菜单 (18)5.3 切换设置 (18)5.4 数值输入 (18)5.5 保存并退出菜单 (18)5.6 放弃并退出菜单 (18)6 测量应用技术 (18)6.1 测量方法 (18)6.2管壁测量法 (19)7维护及注意事项 (19)7.1 电源检查 (19)7.2 一般注意事项 (20)7.3 测量中注意事项 (20)7.4 标准试块的清洁 (20)7.5 机壳的清洁 (20)7.6 仪器维修 (21)8 贮存与运输条件 (21)附录A材料声速 (22)附录B 超声测厚中的常见问题与处理方法 (23)用户须知 (29)1 概述本仪器是智能型超声波测厚仪，采用最新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。

超声波测厚仪TT100/TT100A型使用说明书时代集团公司11 概述1.1 适用范围金属、塑料、陶瓷、玻璃及其他任何超声波的良导体，只要有上、下平行的两个表面，就能用此仪器测量厚度。

此仪器可用在工业生产领域中对各种材料或零件作精确测量，其另一重要方面是可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。

1.2 基本原理超声波测量厚度的原理与光波测量原理相似。

探头发射的超声波脉冲到达被测物体并在物体中传播，到达材料分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。

1.3 基本配置及仪器各部分名称1.3.1 基本配置:主 机 1台探 头 1支耦合剂 1瓶1.3.2 选购件： 5PΦ10/90°探头1支SZ2.5P 探头1支1.3.3 仪器各部分名称(见下图)液晶屏显示:接收插座机身发射插座液晶屏键盘校准试块探头2BATT---低电压标志凸----耦合标志m/s---声速单位mm----厚度单位键盘功能说明：ON----开机键ZERO--校准键VEL---声速键▲----声速、厚度、厚度单元调整键▼----声速、厚度、厚度单元调整键VEL＋ZERO---厚度存储键2 性能指标显示方式:四位数字液晶显示显示最小单位:0.1mm工作频率:5MHz测量范围:1.2～225.0mm(钢)管材测量下限: Φ 20×3mm(钢)测量误差：±(1%H+0.1)mm，H为被测物实际厚度声速调节范围: 1000～9999m/s已知厚度反测声速：测量范围1000～9999m/s，试块厚度≤20mm时，声速测量精*度不超过±1mm/H×100%；试块厚度＞20mm时，声速测量精度不超过±5%使用温度范围:0～40℃电源:二节5号电池功耗：工作电流＜20mA(3V)外形尺寸:126×68×23(mm[/3])重量:170g33 主要功能●自动校对零点，可对系统误差进行修正●线性自动补偿，在全范围内利用计算机软件对探头非线性误差进行修正，以提高准确度。

UM系列超声波测厚仪使用说明书沈阳宇时检测设备有限公司目录1．仪器概况 (1)1.1测量原理 (1)1.2穿透涂层功能 (2)1.3基本配置及各部分名称 (2)2．技术参数 (4)3．主要功能 (5)4．测量步骤 (6)4.1仪器准备 (6)4.2仪器校准 (6)4.3声速的设定 (7)4.4声速的测量 (8)4.5测量厚度 (9)5．厚度值的存储与查阅 (9)5.1存储厚度值 (9)5.2查阅厚度值 (10)6．删除操作 (11)6.1删除单个厚度值 (11)6.2删除当前文件 (12)6.3删除所有文件 (13)6.4删除校准数据 (13)7．系统和功能设置 (13)7.1系统设置 (13)7.2功能设置 (14)7.3测量单位、探头及分辨率的设定 (15)7.4最小值捕获 (16)7.5两点校准 (17)7.6亮度调节 (18)7.7上下限设定 (19)7.8背光功能 (20)7.9低电压提示功能 (20)7.10关机方式 (20)8．测量应用技术 (20)8.1工件表面要求 (20)8.2测量方法 (21)8.3管壁测量 (22)8.4铸件测量 (22)9．维护及注意事项 (23)9.1电源检查 (23)9.2注意事项 (23)9.3维修 (24)附表1:各种材料的声速 (25)附表2:探头与测量范围 (26)1．仪器概况我厂研制并生产的UM系列超声波测厚仪采用超声波测量原理，是一种超小型测量仪器。

它能快速、无损伤、精确地进行测量。

本仪器可广泛应用于制造业、金属加工业、化工业、商检业等检测领域，适用于能使超声波以一恒定速度在其内部传播，并能从其背面得到反射的各种材料厚度的测量。

除可对各种板材和各种加工零件作精确测量外，还可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，是材料保护必备的专用仪器。

本说明书适用于UM-1、UM-1D、UM-2、UM-2D型超声波测厚仪，它们的功能区别如下表：仪器型号UM-1UM-1D UM-2UM-2D显示分辨率0.1mm0.1mm0.01mm0.01mm穿透涂层功能无有无有探头选择功能无无有有注：如无特殊标注，本说明书内的示意图及功能介绍以UM-2型测厚仪为准1.1测量原理UM系列超声波测厚仪对厚度的测量是由探头将超声波脉冲透过耦合剂发射到被测物体，超声波脉冲到达被测物体并在物体中传播，到达材料分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。

超声波测厚仪说明书一、产品概述超声波测厚仪是一种用于测量材料厚度的仪器设备。

它采用了超声波的原理，通过发送超声波信号并接收反射回来的信号来测量材料的厚度。

超声波测厚仪广泛应用于金属、塑料、涂层和液体等各种材料的厚度测量。

二、产品特点1. 高精度：超声波测厚仪具有高精度的测量功能，可以满足用户对精确厚度测量的需求。

2. 宽测量范围：该仪器具有较宽的测量范围，可以适应不同材料的厚度测量。

3. 全自动测量：超声波测厚仪具有全自动测量功能，使用起来非常方便快捷。

4. 可编程功能：用户可以根据需要对超声波测厚仪进行编程，以实现定制化的测量功能。

5. 数据存储功能：该仪器具有数据存储功能，可以保存测量结果以便后续分析和查询。

三、使用方法1. 打开超声波测厚仪电源，并确保电量充足。

2. 将测厚仪探头与待测物料的表面充分接触，确保无气体、液体和杂质的介入。

3. 设置测量参数，如声速、材料类型等。

根据需要，还可以设置报警功能和数据存储格式等设置选项。

4. 点击开始测量按钮，测量仪器将发送超声波信号，接收并计算反射信号来测量材料的厚度。

5. 读取测量结果并记录。

可以选择将结果保存到测量仪器内部的存储器中，或通过数据传输功能将结果导出到电脑等设备中。

6. 清洁探头和仪器表面，并将超声波测厚仪放置在干燥、清洁的环境中。

四、注意事项1. 使用前请仔细阅读说明书，了解并掌握超声波测厚仪的使用方法。

2. 在操作过程中请注意安全，避免发生意外情况。

3. 严禁在带电情况下使用或维修超声波测厚仪。

4. 请勿将超声波测厚仪浸入液体中进行使用，以免造成损坏。

5. 超声波测厚仪应存放在干燥、清洁的环境中，避免与尖锐物品接触和摔落。

6. 定期进行仪器校准，确保测量结果的准确性。

7. 长时间不使用超声波测厚仪时，请及时关闭电源并将其充电，以保证下次使用时能够正常工作。

五、维护保养1. 保持超声波测厚仪清洁干燥，避免灰尘和杂质进入仪器内部。

2. 定期检查仪器电源线和接线是否完好，如有损坏请及时更换。

TT300超声波测厚仪——重庆里博仪器有限公司目录1.概述 (2)2.性能指标 (4)3.测量与操作 (5)4.测量技术 (14)5.测量误差的预防方法 (17)6.主要事项 (18)7.维修 (19)8.附表 (20)1概述1.1适用范围TT300系列超声波测厚仪采用超声波测量原理，适用于能使超声波以一恒定速度在其内部传播，并能从其背面得到反射的各种材料厚度的测量。

此仪器可对各种板材和各种加工零件做精确测量，另一重要方面是可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。

可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

1.2基本原理超声波测量厚度的原理与光波测量原理相似。

探头发射的超声波脉冲到达背测物体并在物体中传播，到达材料分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。

1.3 基本配置及仪器各部分名称1.3.1 基本配置：主机 1台L51 探头 1支耦合剂 1瓶仪器箱 1只1.3.2 选购件：L77探头LZ2探头LG5探头标准试块1.3.3 仪器各部分名称（见图）液晶显示屏：键盘功能说明：存储---将当前测量的值存储到选定的文件夹。

查看---阅读当前文件夹中已经存储的测量数据。

↑ --- 用于加数字或菜单选择。

↓ --- 用于减数字或菜单选择。

菜单--- 用于进入菜单或确认。

◎ --- 用于开关机或退出菜单。

2性能指标测量范围：0.7mm～250.00mm显示分辨率：0.01mm或0.1mm示值误差：±0.05mm或0.1mm管材的测量下限（钢）：φ20mm×3.0mm(L51探头)φ15mm×2.0mm(L77探头)示值误差不超过±0.03mm声速调节范围：1000m/s～10000m/s已知厚度反测声速：测量范围1000m/s～10000m/s，试块厚度≤20mm 时，声速测量精度为±1mm/H×100％；试块厚度>20mm时,声速测量精度为±5％。
