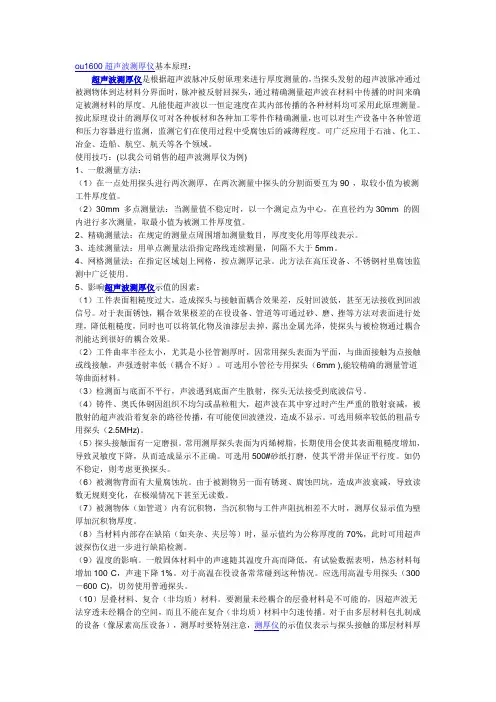

ou1600超声波测厚仪基本原理：超声波测厚仪是根据超声波脉冲反射原理来进行厚度测量的，当探头发射的超声波脉冲通过被测物体到达材料分界面时，脉冲被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。
凡能使超声波以一恒定速度在其内部传播的各种材料均可采用此原理测量。
按此原理设计的测厚仪可对各种板材和各种加工零件作精确测量，也可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。
可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
使用技巧：(以我公司销售的超声波测厚仪为例)1、一般测量方法：（1）在一点处用探头进行两次测厚，在两次测量中探头的分割面要互为90°，取较小值为被测工件厚度值。
（2）30mm 多点测量法：当测量值不稳定时，以一个测定点为中心，在直径约为30mm 的圆内进行多次测量，取最小值为被测工件厚度值。
2、精确测量法：在规定的测量点周围增加测量数目，厚度变化用等厚线表示。
3、连续测量法：用单点测量法沿指定路线连续测量，间隔不大于5mm。
4、网格测量法：在指定区域划上网格，按点测厚记录。
此方法在高压设备、不锈钢衬里腐蚀监测中广泛使用。
5、影响超声波测厚仪示值的因素：（1）工件表面粗糙度过大，造成探头与接触面耦合效果差，反射回波低，甚至无法接收到回波信号。
对于表面锈蚀，耦合效果极差的在役设备、管道等可通过砂、磨、挫等方法对表面进行处理，降低粗糙度，同时也可以将氧化物及油漆层去掉，露出金属光泽，使探头与被检物通过耦合剂能达到很好的耦合效果。
（2）工件曲率半径太小，尤其是小径管测厚时，因常用探头表面为平面，与曲面接触为点接触或线接触，声强透射率低（耦合不好）。
可选用小管径专用探头（6mm ),能较精确的测量管道等曲面材料。
（3）检测面与底面不平行，声波遇到底面产生散射，探头无法接受到底波信号。
（4）铸件、奥氏体钢因组织不均匀或晶粒粗大，超声波在其中穿过时产生严重的散射衰减，被散射的超声波沿着复杂的路径传播，有可能使回波湮没，造成不显示。
超声波测厚仪使用方法
超声波测厚仪是一种常用的非破坏性检测仪器，用于测量各种材料的厚度。
它可以广泛应用于金属、塑料、陶瓷、玻璃等材料的厚度测量。
本文将介绍超声波测厚仪的使用方法。
1. 准备工作
在使用超声波测厚仪之前，需要进行一些准备工作。
首先，需要检查仪器是否正常工作。
其次，需要选择合适的探头和测试模式。
最后，需要将被测物体表面清洁干净，以确保测量的准确性。
2. 测量步骤
（1）将探头放置在被测物体表面上，确保探头与被测物体表面垂直。
（2）按下仪器上的“测量”按钮，开始测量。
（3）在测量过程中，仪器会发出超声波信号，经过被测物体后返回，仪器会自动计算出被测物体的厚度。
（4）测量完成后，将探头从被测物体表面上移开。
3. 注意事项
（1）在测量过程中，需要保持探头与被测物体表面垂直，以确保
测量的准确性。
（2）在测量过程中，需要保持被测物体表面干燥清洁，以避免测量误差。
（3）在测量过程中，需要注意探头与被测物体表面的接触情况，以避免探头损坏。
（4）在测量过程中，需要注意仪器的电量，以确保测量的连续性。
超声波测厚仪是一种非常实用的测量工具，可以广泛应用于各种材料的厚度测量。
在使用过程中，需要注意一些注意事项，以确保测量的准确性和仪器的安全性。

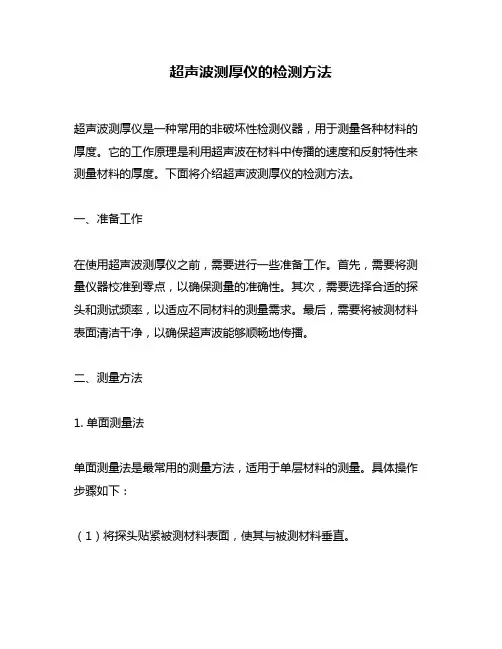

超声波测厚仪的检测方法超声波测厚仪是一种常用的非破坏性检测仪器，用于测量各种材料的厚度。
它的工作原理是利用超声波在材料中传播的速度和反射特性来测量材料的厚度。
下面将介绍超声波测厚仪的检测方法。
一、准备工作在使用超声波测厚仪之前，需要进行一些准备工作。
首先，需要将测量仪器校准到零点，以确保测量的准确性。
其次，需要选择合适的探头和测试频率，以适应不同材料的测量需求。
最后，需要将被测材料表面清洁干净，以确保超声波能够顺畅地传播。
二、测量方法1. 单面测量法单面测量法是最常用的测量方法，适用于单层材料的测量。
具体操作步骤如下：（1）将探头贴紧被测材料表面，使其与被测材料垂直。
（2）按下测量键，开始测量。
（3）测量完成后，读取显示屏上的测量结果。
2. 双面测量法双面测量法适用于双层材料的测量，如涂层、涂料等。
具体操作步骤如下：（1）将探头贴紧被测材料表面，使其与被测材料垂直。
（2）按下测量键，开始测量。
（3）将探头翻转过来，再次贴紧被测材料表面，进行第二次测量。
（4）测量完成后，读取显示屏上的测量结果。
3. 多点测量法多点测量法适用于需要测量多个点的情况，如管道、容器等。
具体操作步骤如下：（1）选择需要测量的点位，将探头贴紧被测材料表面，使其与被测材料垂直。
（2）按下测量键，开始测量。
（3）移动探头到下一个测量点位，重复上述操作。
（4）测量完成后，读取显示屏上的测量结果。
三、注意事项在使用超声波测厚仪进行测量时，需要注意以下事项：1. 测量时要保持探头与被测材料表面垂直，以确保测量结果准确。
2. 测量时要保持探头与被测材料表面贴紧，以确保超声波能够顺畅地传播。
3. 测量时要选择合适的探头和测试频率，以适应不同材料的测量需求。
4. 测量时要将被测材料表面清洁干净，以确保超声波能够顺畅地传播。
5. 测量时要注意安全，避免探头碰撞到硬物或者被测材料表面有锐利的物体。
总之，超声波测厚仪是一种非常实用的检测仪器，可以广泛应用于各种材料的厚度测量。
超声波测厚仪的使用指南引言超声波测厚仪是一种常用于工业领域的仪器，它可以非常准确地测量物体的厚度。
本文将会详细介绍超声波测厚仪的使用方法和注意事项，以帮助读者更好地了解和使用这一仪器。
一、超声波测厚仪的工作原理超声波测厚仪通过发射一束超声波，然后测量波经过被测物体后的反射时间，从而计算出物体的厚度。
具体来说，当超声波传播到被测物体上时，一部分会被吸收，一部分会被反射回来。
测厚仪接收到反射回来的超声波，并计算出物体的厚度。
二、使用超声波测厚仪的步骤1. 准备工作在使用超声波测厚仪之前，首先确保仪器处于正常工作状态。
检查探头是否干净、无损坏，并确保电源充足。
另外，为了获得准确的测量结果，需要将被测物体表面保持干净和光滑。
2. 设置参数根据被测物体的特点，合理设置超声波测厚仪的参数。
其中包括选择适当的工作频率、设置测量模式（如单次测量或连续测量）、调整幅值增益等。
不同的物体可能需要不同的参数设置，确保选择最佳的测量参数有助于提高测量的准确性。
3. 进行测量将超声波测厚仪的探头轻轻贴紧被测物体表面，并按下开始测量按钮。
仪器会发射超声波并接收反射回来的信号。
在测量过程中，需保持探头的稳定，避免摇晃或移动。
4. 记录结果在测量完成后，测厚仪会显示测量结果。
将测量结果记录下来，通常会有单位为毫米或英寸的数值显示。
如果需要多次测量同一个物体，可多次重复测量并取平均值，以提高结果的准确性。
三、超声波测厚仪的注意事项1. 清洁与保养定期清洁超声波测厚仪的探头，避免灰尘或油脂等物质的污染。
同时，定期检查和维护仪器，以保证其正常工作。
如果发现探头有损坏或异常情况，应立即停止使用并进行修理或更换。
2. 被测物体的特点超声波测厚仪适用于测量各种不同材质和形状的物体，但不同物体的特点会对测量结果造成影响。
需要根据具体情况调整参数和使用方法。
例如，对于有涂层的物体，需注意涂层是否对超声波传播产生影响，需进行校正或选择合适的探头。

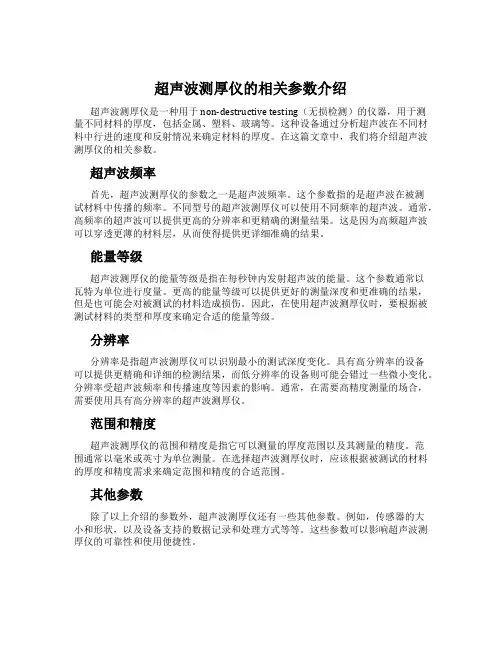

超声波测厚仪的相关参数介绍超声波测厚仪是一种用于 non-destructive testing（无损检测）的仪器，用于测量不同材料的厚度，包括金属、塑料、玻璃等。
这种设备通过分析超声波在不同材料中行进的速度和反射情况来确定材料的厚度。
在这篇文章中，我们将介绍超声波测厚仪的相关参数。
超声波频率首先，超声波测厚仪的参数之一是超声波频率。
这个参数指的是超声波在被测试材料中传播的频率。
不同型号的超声波测厚仪可以使用不同频率的超声波。
通常，高频率的超声波可以提供更高的分辨率和更精确的测量结果。
这是因为高频超声波可以穿透更薄的材料层，从而使得提供更详细准确的结果。
能量等级超声波测厚仪的能量等级是指在每秒钟内发射超声波的能量。
这个参数通常以瓦特为单位进行度量。
更高的能量等级可以提供更好的测量深度和更准确的结果，但是也可能会对被测试的材料造成损伤。
因此，在使用超声波测厚仪时，要根据被测试材料的类型和厚度来确定合适的能量等级。
分辨率分辨率是指超声波测厚仪可以识别最小的测试深度变化。
具有高分辨率的设备可以提供更精确和详细的检测结果，而低分辨率的设备则可能会错过一些微小变化。
分辨率受超声波频率和传播速度等因素的影响。
通常，在需要高精度测量的场合，需要使用具有高分辨率的超声波测厚仪。
范围和精度超声波测厚仪的范围和精度是指它可以测量的厚度范围以及其测量的精度。
范围通常以毫米或英寸为单位测量。
在选择超声波测厚仪时，应该根据被测试的材料的厚度和精度需求来确定范围和精度的合适范围。
其他参数除了以上介绍的参数外，超声波测厚仪还有一些其他参数。
例如，传感器的大小和形状，以及设备支持的数据记录和处理方式等等。
这些参数可以影响超声波测厚仪的可靠性和使用便捷性。
总结在本文中，我们介绍了超声波测厚仪的几个基本参数，包括超声波频率、能量等级、分辨率、范围和精度，以及其他参数。
选择合适的超声波测厚仪对于有效的非破坏性测试至关重要。
考虑到被测试材料的类型和厚度，以及所需的测量精度和分辨率等因素，可以帮助你选择最合适的超声波测厚仪。

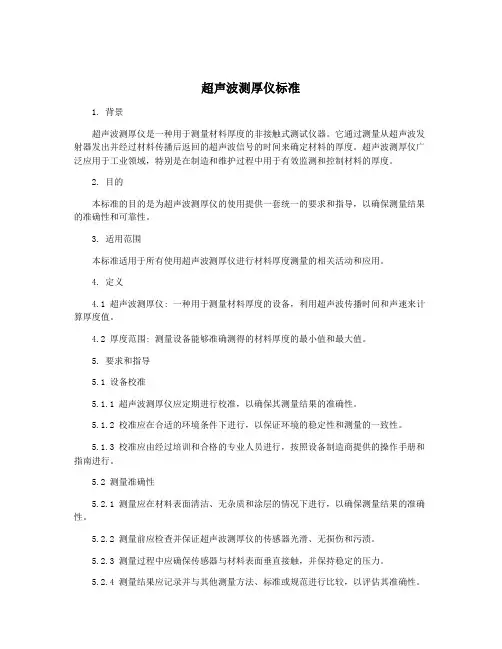

超声波测厚仪标准1. 背景超声波测厚仪是一种用于测量材料厚度的非接触式测试仪器。
它通过测量从超声波发射器发出并经过材料传播后返回的超声波信号的时间来确定材料的厚度。
超声波测厚仪广泛应用于工业领域，特别是在制造和维护过程中用于有效监测和控制材料的厚度。
2. 目的本标准的目的是为超声波测厚仪的使用提供一套统一的要求和指导，以确保测量结果的准确性和可靠性。
3. 适用范围本标准适用于所有使用超声波测厚仪进行材料厚度测量的相关活动和应用。
4. 定义4.1 超声波测厚仪: 一种用于测量材料厚度的设备，利用超声波传播时间和声速来计算厚度值。
4.2 厚度范围: 测量设备能够准确测得的材料厚度的最小值和最大值。
5. 要求和指导5.1 设备校准5.1.1 超声波测厚仪应定期进行校准，以确保其测量结果的准确性。
5.1.2 校准应在合适的环境条件下进行，以保证环境的稳定性和测量的一致性。
5.1.3 校准应由经过培训和合格的专业人员进行，按照设备制造商提供的操作手册和指南进行。
5.2 测量准确性5.2.1 测量应在材料表面清洁、无杂质和涂层的情况下进行，以确保测量结果的准确性。
5.2.2 测量前应检查并保证超声波测厚仪的传感器光滑、无损伤和污渍。
5.2.3 测量过程中应确保传感器与材料表面垂直接触，并保持稳定的压力。
5.2.4 测量结果应记录并与其他测量方法、标准或规范进行比较，以评估其准确性。
5.3 应用指导5.3.1 超声波测厚仪的应用应根据具体情况和需求进行，例如通过操作手册查找适当的仪器设置和参数。
5.3.2 应注意材料的声速和声波传播特性，以确保测量结果的准确性和可靠性。
5.3.3 对于不同类型的材料，应采用适当的超声波传播模式和频率进行测量。
5.3.4 对于复杂的结构和曲面，应采用合适的探头形状和尺寸，以确保探头与被测材料的接触。
6. 文件管理超声波测厚仪的标准应以适当的文件形式进行管理，并及时修订或更新，以反映最新的技术和需求。
超声波测厚仪使用方法说明书一、产品概述超声波测厚仪是一种利用超声波原理测量物体厚度的仪器。
本仪器广泛应用于工业生产中，特别适用于各种金属材料、塑料材料以及非金属材料的厚度测量。
二、仪器特点1. 非接触式测量：采用超声波传感器，无需与被测物体接触，避免了对物体表面的损伤。
2. 高精度测量：具备高精度的超声波传感器，可实现精确到小数点后两位的厚度测量。
3. 轻便便携：仪器体积小巧，重量轻，携带方便，适用于各种场合的使用。
4. 易操作性：仪器具备简单易懂的操作面板和显示屏，用户无需进行复杂设置即可进行测量。
三、使用方法1. 准备工作a. 检查仪器是否正常，仪器表面是否有明显的损伤。
b. 确保仪器电池充电情况良好，可正常使用。
c. 清洁被测物体表面，确保无杂质影响测量结果。
2. 测量操作a. 打开超声波测厚仪电源开关，待仪器完成自检后进入正常工作状态。
b. 将超声波传感器与被测物体表面垂直接触，并轻轻按压，确保传感器与被测物体保持紧密接触。
c. 仪器上的显示屏将显示出被测物体的厚度数值。
读取并记录该数值。
3. 结束操作a. 测量完成后，关闭超声波测厚仪电源开关。
b. 清理超声波传感器表面，确保无杂质附着。
四、注意事项1. 在测量前，请确保超声波测厚仪电池充电完好，以免影响测量。
2. 测量时，请确保超声波传感器与被测物体表面保持紧密接触，以获得准确的测量结果。
3. 清洁被测物体表面可以提高测量的准确性，避免外界杂质对测量结果的干扰。
4. 使用过程中请勿将超声波测厚仪放置在高温、潮湿或腐蚀性环境中，以免影响仪器性能和寿命。
5. 使用完毕后，请关闭超声波测厚仪电源开关，并注意清洁传感器表面。
五、维护保养1. 定期检查仪器外观是否有损坏，如有，及时维修或更换零部件。
2. 保持仪器清洁干燥，避免灰尘、水分等污染仪器。
3. 长时间不使用时，请将超声波测厚仪存放在干燥通风的地方。
4. 如需更换电池，请使用与仪器配套的原装电池进行更换。
超声波测厚仪的使用方法超声波测厚仪是一种非破坏性测试仪器，通过超声波探头对被测物体进行探测，测出物体的厚度，适用于金属、塑料、橡胶、玻璃等材料的厚度测量。
下面介绍超声波测厚仪的使用方法。
一、超声波测厚仪的结构和原理超声波测厚仪由主机、探头、显示器等部分组成。
探头发射出的超声波在被测物体内部反射，反射波经过探头接收后，主机通过处理后在显示器上显示出被测物体的厚度。
二、超声波测厚仪的使用步骤1. 准备工作超声波测厚仪使用前需要进行预热，预热时间一般为15分钟左右。
同时，还需要根据被测物体的材质选择合适的探头。
2. 仪器校准超声波测厚仪使用前需要进行校准，将标准样品放在被测物体下面，将探头放在标准样品上方，调整仪器使其显示出标准样品的厚度。
如果显示值与实际值相差较大，则需要进行调整。
3. 测量厚度将探头贴在被测物体上，使其与被测物体保持垂直，轻轻按下探头，观察显示器上的数值即为被测物体的厚度。
4. 记录数据将测量结果记录下来，便于下一步的处理和分析。
5. 清洁保养使用后需要将探头清洁干净，避免灰尘和污垢影响测量精度。
同时，需要将超声波测厚仪放置在干燥通风的地方，避免受潮和损坏。
三、超声波测厚仪的注意事项1. 使用前必须进行预热和校准，保证测量精度。
2. 在测量过程中需要保持探头与被测物体垂直，并轻轻按下，避免对被测物体造成损伤。
3. 在测量过程中需要避免探头与被测物体之间有空气或液体，否则会影响测量精度。
4. 超声波测厚仪不能用于液体测量。
5. 使用后需要及时清洁和保养，避免灰尘和污垢影响测量精度。
超声波测厚仪是一种非常实用的测试仪器，广泛应用于工业生产和科学研究等领域。
但是，在使用过程中需要注意安全和精度，避免对被测物体造成损伤或误差。
产品名称：OU1600超声波测厚仪
∙简介：沧州欧谱OU1600超声波测厚仪是沧州欧谱是新研
发的智能型金属测厚仪，采用最新的高性能、低功耗微处
理器技术，基于超声波测量原理，可以测量金属及其它多
种材料的厚度，并可以对材料的声速进行测量。
∙
一、OU1600超声波测厚仪概述
OU1600超声波测厚仪是沧州欧谱最新研发的智能型超声波测厚仪，采用最新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。
可以对生产设备中各种管道和压力容器进行厚度测量，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作精确测量。
本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
OU1600型在OU1500型超声波测厚仪基础上增加以下功能
1.OU1600型分辨力提升到0.01mm
2.自由更换5种针对不同环境与厚度设计的探头
3.可以储存5个声速值，方便调用需要的声速
4.增加LED背光设计更适合光线暗的环境使用
5.增加储存500组数据功能，方便用户查看
6.增加测量上下限设制、公英制转换
7.测量速率：标准速率每秒钟4次,快速率：每秒20次
8.自动探头识别：自动识别主机说明书上探头类型列表中的探头
9.调整内部参数，并修正V声程错误
10.零位补偿模式：补偿探头温度和零位偏移
11.显示保持/空白模式：显示测量读数后，屏幕上保持读数或显示空白
12.与电脑连接功能，可以方便的连接电脑直接测量数据
13.OU1800型在OU1600型基础上增加穿透涂层功能
二、技术参数
1.显示方法：高对比度的段码液晶显示，高亮度EL背光；
2.测量范围：0.75～300mm(钢中)，公制与英制可选择；
3.声速范围：1000～9999 m/s：
4.分辨率：0.01mm
5.示值精度：±(0.5%H+0.04)mm H为被测物实际厚度
6.测量周期：单点测量时4次/秒、扫描模式10次/秒；
7.存储容量：可存储20组(每组最多99个测量值)厚度测量数
据。
8.工作电压：3V(2节AA尺寸碱性电池串联)
9.持续工作时间：约100小时(不开背光时)
10.外形尺寸：150×74×32 mm
11.整机重量：245g
三、主要功能 -OU1600超声波测厚仪
1.适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度；
2.可配备多种不同频率、不同晶片尺寸的双晶探头使用；
3.具有探头零点校准、两点校准功能, 可对系统误差进行自动修正；
4.已知厚度可以反测声速，以提高测量精度；
5.具有耦合状态提示功能；
6.测量速率：标准速率每秒钟4次,快速率：每秒20次 ;
7.自动探头识别：自动识别主机说明书上探头类型列表中的探头;
8.调整内部参数，并修正V声程错误 ;
9.零位补偿模式：补偿探头温度和零位偏移 ;
10.显示保持/空白模式：显示测量读数后，屏幕上保持读数或显示空白 ;
11.有EL背光显示，方便在光线昏暗环境中使用；
12.有剩余电量指示功能，可实时显示电池剩余电量；
13.具有自动休眠、自动关机等节电功能；
14.小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰；
四、工作原理-OU1600超声波测厚仪
OU1600超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声信号被物体底面反射，探头接收由被测体底面反射的回波，精确地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来。
五、OU1600超声波测厚仪工作条件
环境温度：操作温度－20～+50℃
存储温度：-30℃～+70℃
相对湿度≤90％
周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。
八、服务承诺：本公司所有产品承诺两年内全免费维修，终身保修，易损易耗件价格合理！。
