样板示范内容：绝缘子（支柱绝缘子）安装2013 年示范工程样板点施工作业指导书绝缘子（支柱绝缘子）安装目录1.适用范围 (3)2.编写依据 (3)3.作业流程 (3)4.安全风险分析与控制措施 (4)5.作业准备 (5)6.作业方法 (6)7.工艺质量控制措施及检验标准 (7)8.工艺成品要求 (10)9.成品展示 (10)样板示范内容：绝缘子（支柱绝缘子）安装1.适用范围本作业指导书适用于110～500kV 电压等级的绝缘子（支柱绝缘子）安装作业，其他电压等级可参照执行。
2.编写依据表2-1 编写依据序号引用资料名称1GB 50150—2006《电气装置安装工程电气设备交接试验标准》2GB 50149—2010《电气装置安装工程母线装置施工及验收规范》；3GB 26860—2011《电力安全工作规程（发电厂和变电站电气部分）》4D L5009.3—1997《电力建设安全工作规程（变电所部分）》5Q/C S G 10001—2004《变电站安健环设施标准》6Q/C S G 10007—2004《电力设备预防性试验规程》7《10kV～500kV 输变电及配电工程质量验收与评定标准第二册：变电电气安装》8Q/C S G11105.2—2008《南方电网工程施工工艺控制规范》9《中国南方电网公司反事故措施》生2012[71]号3.作业流程作业（工序）流程见图3-1。
图3-1 作业（工序）流程图4.安全风险分析与控制措施4.1绝缘子（支柱绝缘子）安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2按《指南》中与绝缘子（支柱绝缘子）安装作业相关联的《电网建设安全施工作业票》（附件1 安全施工作业票编码：B DD Q-Z W-05-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

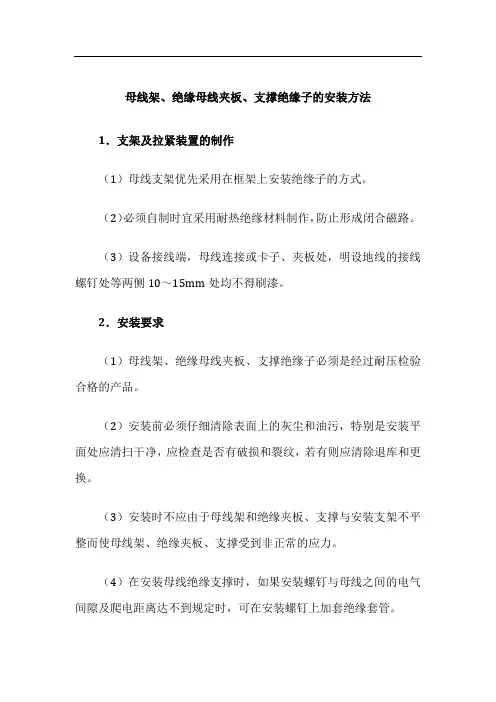

母线架、绝缘母线夹板、支撑绝缘子的安装方法1．支架及拉紧装置的制作（1）母线支架优先采用在框架上安装绝缘子的方式。
（2）必须自制时宜采用耐热绝缘材料制作，防止形成闭合磁路。
（3）设备接线端，母线连接或卡子、夹板处，明设地线的接线螺钉处等两侧10～15mm处均不得刷漆。
2．安装要求（1）母线架、绝缘母线夹板、支撑绝缘子必须是经过耐压检验合格的产品。
（2）安装前必须仔细清除表面上的灰尘和油污，特别是安装平面处应清扫干净，应检查是否有破损和裂纹，若有则应清除退库和更换。
（3）安装时不应由于母线架和绝缘夹板、支撑与安装支架不平整而使母线架、绝缘夹板、支撑受到非正常的应力。
（4）在安装母线绝缘支撑时，如果安装螺钉与母线之间的电气间隙及爬电距离达不到规定时，可在安装螺钉上加套绝缘套管。
（5）在安装多付母线绝缘支撑及绝缘子时，其安装的位置除应符合图纸要求外，还必须使母线的安装面保持在同一垂线上，否则应采用组合式尼龙套垫进行调整。
（6）在采用组合式母线架时，其安装顺序为：卸下母线架左边两只六角螺母、平垫和弹垫，将两根夹紧螺杆插入配电柜框架的安装孔内，使左紧固槽板紧贴框架，然后装上平垫、弹垫，用六角螺母使母线夹和柜框架固定，松开右边的六角螺母，把母线依次放入母线夹座内，按原样把六角螺母拧紧，然后将右紧固槽板拐角处的安装孔对准柜框架安装孔，用M8×25螺钉套上弹垫、平垫用六角螺母拧紧即成。
3．绝缘子安装（1）绝缘子安装前要摇测绝缘电阻，绝缘电阻值大于1MΩ为合格。
检查绝缘子外观无裂纹、缺损现象，绝缘子灌注的螺栓、螺母牢固后方可使用。
（2）绝缘子上下要各垫一个石棉垫。
（3）绝缘子夹板、卡板的制作规格要与母线的规格相适应，绝缘子夹板、卡板的安装要牢固。
4．成品保护（1）绝缘瓷件应妥善保管，防止碰伤，已安装好后的瓷件不应承受其他应力，以防损坏。
（2）已调平直的母线半成品应妥善保管，不得乱放。
安装好的母线应注意保护，不得碰撞，更不得在母线上放置重物。

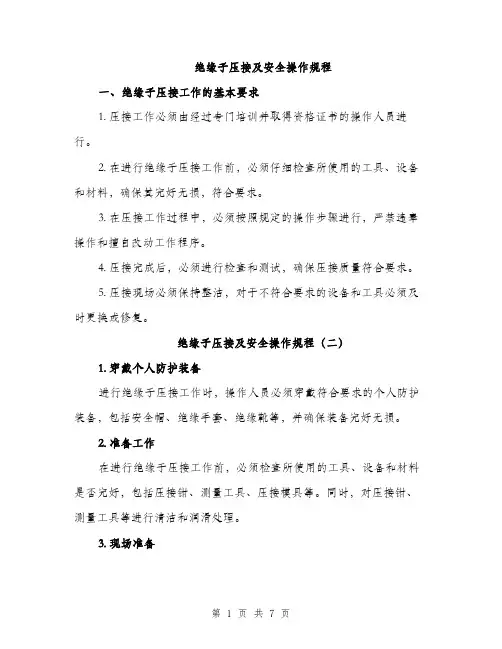

绝缘子压接及安全操作规程一、绝缘子压接工作的基本要求1. 压接工作必须由经过专门培训并取得资格证书的操作人员进行。
2. 在进行绝缘子压接工作前，必须仔细检查所使用的工具、设备和材料，确保其完好无损，符合要求。
3. 在压接工作过程中，必须按照规定的操作步骤进行，严禁违章操作和擅自改动工作程序。
4. 压接完成后，必须进行检查和测试，确保压接质量符合要求。
5. 压接现场必须保持整洁，对于不符合要求的设备和工具必须及时更换或修复。
绝缘子压接及安全操作规程（二）1. 穿戴个人防护装备进行绝缘子压接工作时，操作人员必须穿戴符合要求的个人防护装备，包括安全帽、绝缘手套、绝缘靴等，并确保装备完好无损。
2. 准备工作在进行绝缘子压接工作前，必须检查所使用的工具、设备和材料是否完好，包括压接钳、测量工具、压接模具等。
同时，对压接钳、测量工具等进行清洁和润滑处理。
3. 现场准备绝缘子压接工作需要有稳定的工作平台和支撑设备。
在进行压接工作前，必须清理工作平台，确保平台干净整洁，并使用防滑垫或其他防滑装置，防止人员滑倒。
4. 安全操作进行绝缘子压接工作时，必须按照规定的工作程序进行，严禁违章操作。
操作人员必须站在稳定的位置，保持平衡，并确保周围没有其他人员，以免发生压伤事故。
5. 压接过程控制在压接过程中，必须根据绝缘子和电力设备的规格要求，选择合适的压接模具。
同时，根据不同的压接参数（压接力、压接时间等），保证压接质量符合要求。
6. 压接完成后的处理在压接完成后，必须对压接部位进行可靠的固定和保护，防止因松动而导致的安全事故。
对于不合格的压接，必须及时更换或修复。
7. 压接质量检查绝缘子压接完成后，必须进行质量检查。
包括外观检查和性能测试等。
外观检查主要检查压接处的无明显缺陷和变形。
性能测试主要通过绝缘电阻测试等手段，确保压接质量符合要求。
8. 工具和设备的保养在绝缘子压接工作结束后，必须对使用的工具和设备进行清洁和保养。
第四章导体和绝缘子一、导体在输电线路中采用钢芯铝绞线，而钢芯铝绞线根据电压等级和跨越档距的不同又分为普通型、轻型和加强型，有防腐要求的又有轻防、中防和重防之分。
硬母线按所使用的材料不同，硬母线分为硬铜母线和硬铝母线、铝合金母线等；按截面形状不同硬母线又分为矩形、圆管形和槽形等结构。
铜的电阻率低、强度大、抗腐蚀性强，是很好的导电材料，矩形导体散热条件较好，便于固定和连接，但集肤效应较大小型水电站中常用矩形母线。
其型号表达为矩形竖放，散热较好，载流量大，但机械强度低；图（b）平放，散热差，载流量小，但机械强度高；图（c）三相母线垂直布置，它虽比图（a）、(b)水平布置易观察，但配电装置的高度有所增加。
对于手车式高压开关柜，为了减小柜体尺寸，母线还采用三角形布置。
总之，母线的布置方式应根据载流量的大小、短路电流水平和配电装置的具体情况而定。
矩形母线是用母线金具固定在支持绝缘子上的，为避免母线热胀冷缩对支持绝缘子产生较大的附加作用力，当矩形母线长度在20～30米之间时，母线间应加装伸缩补偿器，以消除由于温度变化引起的危险应力。
补偿器由厚度为0.2～0.5mm的薄片叠成，叠成后的截面应尽量不小于所连母线截面的1.25倍，材料与母线相同。
当母线厚度小于8mm时，可直接利用母线本身弯曲的办法使其得以伸缩。
为了便于识别相序，交流母线A相漆成黄色，B相漆成绿色，C相漆成红色。
着色后还可增加母线热辐射能力，提高其载流量，并能防止氧化腐蚀。
（a）（b）水平布置；（c）垂直布置3．电力电缆电力电缆是传送和分配电能的一种非裸露的特殊导线，具有防腐、防潮、防损伤、不易故障、布置紧凑等优点，但其具散热差、载流量小、有色金属利用率低、价格贵，一旦故障查找和修复较困难等缺点。
电力电缆多用于水电站、变电所中厂用电设备和直流设备的连接、单机容量较小的水电站中发电机、变压器与配电装置间的连接、城市的地下电网、工矿企业内部的供电、以及过江、过海峡的水下输电线。
一、实训目的通过本次绝缘子安装实训，旨在提高我对电力系统绝缘子安装工艺的理解和实际操作能力。
通过对绝缘子的认识、安装方法和注意事项的学习，巩固电力系统运行与维护的专业知识，培养严谨的工作态度和良好的安全意识。
二、实训时间2023年3月10日至2023年3月16日三、实训地点XX电力公司实训基地四、实训内容1. 绝缘子的种类及用途2. 绝缘子的结构及材料3. 绝缘子的安装方法4. 绝缘子安装过程中的注意事项5. 绝缘子安装质量检验五、实训过程（一）绝缘子的种类及用途实训初期，我们首先学习了绝缘子的种类及用途。
绝缘子是电力系统中不可或缺的组成部分，主要用于支撑电力线路，防止导线与地面、建筑物或其他物体接触，保证电力系统的安全稳定运行。
根据绝缘子的用途和结构，主要分为以下几种：1. 悬式绝缘子：用于高压线路的悬挂，承受导线的重量和风力作用。
2. 支撑绝缘子：用于高压线路的支撑，承受导线的张力。
3. 悬垂线夹绝缘子：用于高压线路的悬挂，连接导线和绝缘子。
4. 集中绝缘子：用于高压线路的悬挂，承受导线的重量和风力作用。
（二）绝缘子的结构及材料接下来，我们学习了绝缘子的结构及材料。
绝缘子的结构主要由以下几部分组成：1. 绝缘子芯：绝缘子的主体部分，起到支撑和绝缘的作用。
2. 头部：连接导线和绝缘子的部分，通常采用金属制成。
3. 底座：连接绝缘子和支架的部分，通常采用金属制成。
绝缘子的材料主要有以下几种：1. 玻璃：具有良好的绝缘性能和机械强度，但易碎。
2. 陶瓷：具有良好的绝缘性能和机械强度，耐高温，但易碎。
3. 橡胶：具有良好的绝缘性能和机械强度，但耐高温性能较差。
4. 复合材料：结合了多种材料的优点，具有良好的绝缘性能和机械强度。
（三）绝缘子的安装方法在了解了绝缘子的种类、结构和材料后，我们学习了绝缘子的安装方法。
绝缘子的安装方法主要包括以下几种：1. 悬式绝缘子的安装：将绝缘子芯插入支架的孔中，用螺栓固定，然后将导线连接到头部。

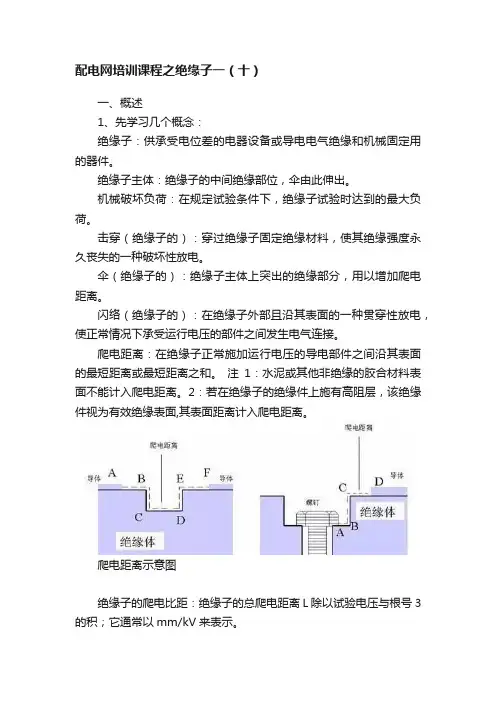

配电网培训课程之绝缘子一（十）一、概述1、先学习几个概念：绝缘子：供承受电位差的电器设备或导电电气绝缘和机械固定用的器件。
绝缘子主体：绝缘子的中间绝缘部位，伞由此伸出。
机械破坏负荷：在规定试验条件下，绝缘子试验时达到的最大负荷。
击穿（绝缘子的）：穿过绝缘子固定绝缘材料，使其绝缘强度永久丧失的一种破坏性放电。
伞（绝缘子的）：绝缘子主体上突出的绝缘部分，用以增加爬电距离。
闪络（绝缘子的）：在绝缘子外部且沿其表面的一种贯穿性放电，使正常情况下承受运行电压的部件之间发生电气连接。
爬电距离：在绝缘子正常施加运行电压的导电部件之间沿其表面的最短距离或最短距离之和。
注1：水泥或其他非绝缘的胶合材料表面不能计入爬电距离。
2：若在绝缘子的绝缘件上施有高阻层，该绝缘件视为有效绝缘表面,其表面距离计入爬电距离。
爬电距离示意图绝缘子的爬电比距：绝缘子的总爬电距离L除以试验电压与根号3的积；它通常以mm/kV来表示。
绝缘子的形状因数：形状因数是由绝缘子尺寸确定的。
为了图解估算此形状因数，应将绝缘子圆周的倒数值（1/P）对从绝缘子一端到所考虑点的局部爬电距离l画出。
形状因数由这个曲线下的面积给出并按下式计算：污秽层：由盐和惰性材料组成的绝缘子表面上的导电电解层。
芯体（绝缘子的）：绝缘子中心绝缘部件，提供机械性能。
注：伞套和伞不是芯体的一部分。
统一爬电比距：绝缘子的爬电距离与绝缘子两端最高运行电压有效值的比值。
注1：此定义与采用设备最高线电压的爬电比距不同（对于交流系统一般为Um/根号3。
）对于相对绝缘，此定义所得到的值为IEC60815:1986定义的爬电比距值的根号3。
Um的定义见IEV604-03-01。
一般以mm/kV为单位。
釉：瓷绝缘子绝缘件上的玻璃质表面层。
绝缘子串组：一串或多串绝缘子串彼此适当地连接起来的组装体,包括运行中耍求的全部端部装配件和保护器件。
绝缘子串：一个或多个绝缘子串元件串接在一起，作导体的挠性支持用。
绝缘子压接及安全操作规程一、绝缘子压接工作的基本要求1. 压接工作必须由经过专门培训并取得资格证书的操作人员进行。
2. 在进行绝缘子压接工作前，必须仔细检查所使用的工具、设备和材料，确保其完好无损，符合要求。
3. 在压接工作过程中，必须按照规定的操作步骤进行，严禁违章操作和擅自改动工作程序。
4. 压接完成后，必须进行检查和测试，确保压接质量符合要求。
5. 压接现场必须保持整洁，对于不符合要求的设备和工具必须及时更换或修复。
绝缘子压接及安全操作规程（二）1. 穿戴个人防护装备进行绝缘子压接工作时，操作人员必须穿戴符合要求的个人防护装备，包括安全帽、绝缘手套、绝缘靴等，并确保装备完好无损。
2. 准备工作在进行绝缘子压接工作前，必须检查所使用的工具、设备和材料是否完好，包括压接钳、测量工具、压接模具等。
同时，对压接钳、测量工具等进行清洁和润滑处理。
3. 现场准备绝缘子压接工作需要有稳定的工作平台和支撑设备。
在进行压接工作前，必须清理工作平台，确保平台干净整洁，并使用防滑垫或其他防滑装置，防止人员滑倒。
4. 安全操作进行绝缘子压接工作时，必须按照规定的工作程序进行，严禁违章操作。
操作人员必须站在稳定的位置，保持平衡，并确保周围没有其他人员，以免发生压伤事故。
5. 压接过程控制在压接过程中，必须根据绝缘子和电力设备的规格要求，选择合适的压接模具。
同时，根据不同的压接参数（压接力、压接时间等），保证压接质量符合要求。
6. 压接完成后的处理在压接完成后，必须对压接部位进行可靠的固定和保护，防止因松动而导致的安全事故。
对于不合格的压接，必须及时更换或修复。
7. 压接质量检查绝缘子压接完成后，必须进行质量检查。
包括外观检查和性能测试等。
外观检查主要检查压接处的无明显缺陷和变形。
性能测试主要通过绝缘电阻测试等手段，确保压接质量符合要求。
8. 工具和设备的保养在绝缘子压接工作结束后，必须对使用的工具和设备进行清洁和保养。
金具、绝缘子安装施工1、金具、绝缘子安装（1）高架线上的瓷制绝缘子、耐张线夹、UT线夹、设备线夹等金具、材料在安装前，先检查其出厂合格证及材质证明及出厂实验报告等是否符合规范要求。
要求金具、绝缘子表面完好、无裂纹、无破损、无扭曲变形等现象。
（2）金具、绝缘子表面应清洁无灰尘，金具连接用镀锌螺栓，必要时可涂抹高压电力复合脂。
金具搭接面若是水平面，贯穿螺栓应由下向上连接，其余情况下，螺母应置于维护侧，便于维护检修检查。
螺栓长度露出螺母2 ～3扣。
螺栓两侧加平垫，螺帽侧加平垫或用锁紧螺母锁紧。
（3）主线钢绞线与引下线钢绞线的并接长度不小于0.2m。
2、电气试验（1）具备调试的条件1）电气检查试验应全面无遗漏，为确保一次投电成功，对于绝缘子、避雷器及高压电缆等主要设备需重点检查，从而达到用电安全的目标。
2）电气试验是一个技术含量高，关系重大的工序。
这项工作有极大的危险性，试验本身又具有破坏性和瞬时性，为确保人员安全，设备安全，并达到质量的高效，可靠性（2）绝缘子试验1）悬式、支柱绝缘子单独进行试验，先测其绝缘电阻，10kV绝缘子用2500V 兆欧表，测量值不低于500MΩ；2）对高压绝悬式缘子进行交流耐压试验，试验电压60kV，时间1分钟，中间不允许有放电或爬电，闪络现象。
3、线路受电（1）具备送电的条件1）施工收尾、现场清理完毕；2）相关电气试验工作结束；3）地方供电部门、监理、业主查出的问题整改完毕。
（2）送电前的准备工作1）技术人员对施工人员进行技术交底；2）根据现场协定，需要的人员如业主、监理、地方供电局主管人员到齐后进行；3）操作、监护人员落实到位，并进行技术交底；4）各项测试器具、绝缘器械、通讯工具准备齐全；5）各种安全警示牌、安全警戒线、消防器材准备齐全；（4）注意事项1）参加施工及操作人员必须认真熟悉施工方案，严格遵守《电业安全工作规程》。
2）进行交、直流耐压试验时，被试设备周围应拉警戒线，悬挂警示牌，并设专人监护。
