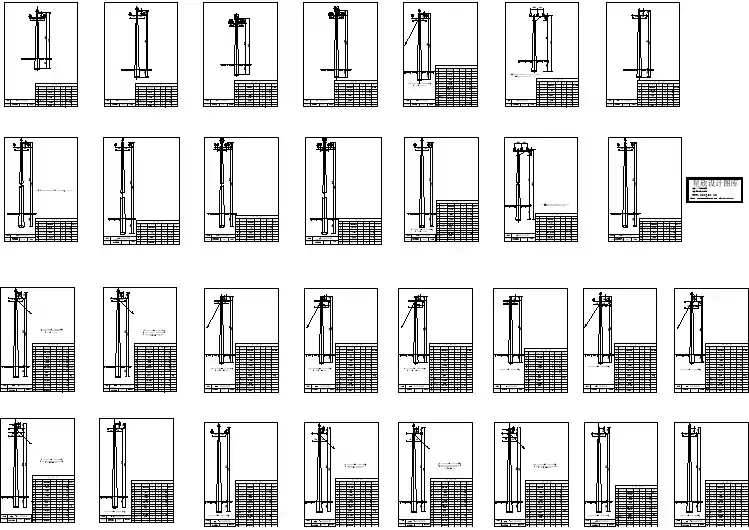

10kV及以下杆型组装图分析
注：A:本分析参照2016版典型设计、2014版典型设计结合实际设计中业主通用的要求编制。

B:本分析只做学习用，不作为设计依据。

具体设计要求参照业主要求。

1、10kV单回直线杆
对导线起支撑作用，只受到导线向下的压力。

线路直线段内用。

1、15m直线水泥杆——1基，埋深2.5m，横担距杆顶1m。

（12m直线水泥杆，埋深
2m）。

根据国标，目前10kV水泥杆杆顶一般选择梢径为D190的水泥杆，15m杆杆底直径为390mm，12m杆杆底为D350mm。

根据锥度计算，从杆顶向下，每增加1m，直径增加13.33mm。

根据这个可以计算在什么位置选择什么型号的抱箍。

2、线路角铁横担——1根，根据导线型号不同选择横担所用钢材型号不同。

订货后需与厂家沟通确认横担上的孔距及开孔大小，与U型螺丝、双头螺栓、及绝缘子螺栓型号有关。

确保孔大小合适。

3、柱式绝缘子FPQ-10/5T——3支。

柱式绝缘子订货后需与厂家确定螺栓大小，确保与横担配套使用。

绝缘线路防雷装置——3支，一般为10kV直线杆用，与柱式绝缘子每隔1基交替使用。

使用这种时需做接地订货时需确认螺栓大小，同时需确认压线处为穿刺式还是压接式。

穿刺有个不好的地方是时间长了，线路长时间舞动易发生断线。

压接式的施工队需要对压接处剥皮。

4、U型螺栓——1块。

根据导线型号不同选择横担所用钢材型号不同。

订货时注意圆弧处为扁的。

5、杆顶瓷瓶架（单杆顶）——1套。

有两种，双抱箍的和单抱箍的，订货时需确认螺栓带不带以及顶部螺栓孔大小，保证与绝缘子配套。

推荐使用第一种，
典设全高为400mm。

6、水泥制品——底盘（水泥杆底）、卡盘（上平面距地面不小于500mm）
2、10kV单回加强（跨越）杆
对导线起支撑作用，只受到导线向下的压力。

一般用在导线跨路、跨河等地方。

1、15m直线水泥杆——1基，埋深2.3m，横担距杆顶1m。

（12m直线水泥杆，埋深1.9m）
2、线路角铁横担——2根，根据导线型号不同选择横担所用钢材型号不同。

订货后需与厂家沟通确认横担上的孔距及开孔大小，与U型螺丝、双头螺栓、及绝缘子螺栓型号有关。

确保孔大小合适。

3、柱式绝缘子FPQ-10/5T——6支。

柱式绝缘子订货后需与厂家确定螺栓大小，确保与横担配套使用。

绝缘线路防雷装置——6支，一般为10kV直线杆用，与柱式绝缘子每隔1基交替使用。

使用这种时需做接地订货时需确认螺栓大小，同时需确认压线处为穿刺式还是压接式。

穿刺有个不好的地方是时间长了，线路长时间舞动易发生断线。

压接式的施工队需要对压接处剥皮。

4、双头螺栓——4套。

根据线型不同选择不同型号的双头螺栓，考虑与横担孔配套使用，一般要求为双头四螺母双垫圈双弹簧垫。

5、杆顶瓷瓶架（双杆顶）——1套。

订货时需确认螺栓带不带以及顶部螺栓孔大小，保证与绝缘子配套。

典设全高为400mm。

3、10kV单回耐张杆
一般用在线路直线段，习惯为每500m做一个耐张杆，受到导线的水平方向拉力。

为导线断线处，一般设有拉线。

1、15m直线水泥杆——1基，埋深2.3m，横担距杆顶1m。

（12m直线水泥杆，埋深1.9m）
2、跳线用棒式绝缘子（柱式绝缘子FPQ-10/5T）——3支。

柱式绝缘子订货后需与厂家确定螺栓大小，确保与横担配套使用。

3、杆顶瓷瓶架（单杆顶）——1套。

有两种，双抱箍的和单抱箍的，订货时需确认螺栓带不带以及顶部螺栓孔大小，保证与绝缘子配套。

耐张杆推荐使用第
二种，典设全高为400mm。

4、V型拉线，耐张杆为断线处，一般位于线路中间。

有沿线路两个方向的拉线。

①拉线抱箍一般为加强型成套抱箍，一般带螺丝。

一套为2片。

V型拉线
型号一般为D200与D220各1套。

②平行挂板PD-12，与抱箍以及楔形线夹连接处用。

具体型号可以根据导
线拉断力决定。

一般采用PD-12型。

③楔形线夹NX-1，型号选择根据钢绞线型号决定，可以参照典设。

连接钢
绞线与平行挂板。

④拉紧绝缘子JH10-90，拉线绝缘的作用。

避免导线放电引起人身事故。

⑤钢绞线型号选择根据架空绝缘线型号决定。

可参照各地当地习惯。

⑥UT型线夹型号根据钢绞线型号选择，具体可参照典设。

⑦拉线棒Φ16，具体型号根据钢绞线型号确定。

⑧U型挂环，型号根据钢绞线型号不同，选择不同。

⑨钢线卡子JK-1，卡钢绞线，一般1把拉线8个，1把V型拉16个。

⑩拉线盘（水泥制品，预埋拉线环），埋在地下，具体尺寸型号与钢绞线型号有关。

⑪拉线保护套，绝缘与警示。

5、耐张串绝缘串，分为单串和双串2种。

单串一般用在导线线径在150及以下，双串一般用在线径在150～240之间的导线。

1、直角挂板Z-7，连接五孔连板与球头挂环
2、球头挂环QP-7，根据线型选定型号，连接直角挂板与“交流棒形悬式绝缘子FXBW-10/70,310,350”。

3、交流棒形悬式绝缘子FXBW-10/70,310,350
4、碗头挂环，连接绝缘子与耐张线夹
5、耐张线夹分为NLD型（适用于带钢芯的裸导线）、NLL型（适用于带钢芯的架空绝缘线）、NJX型
（适用于不带钢芯的架空线）。

具体型号根据架空线线型决定。

双联耐张绝缘子串组装图
6、U型挂环
7、延长环
8、联板
9、挂板
10、球头挂环
11、交流棒形悬式绝缘子FXBW-10/70,310,350。

图中绝缘子串长度仅为示意。

12、碗头挂板
6、成套抱箍“—6×60,D190,0°”。

耐张杆中相挂线用，利用延长环PH-10与耐张串的直角挂板相连接。

订货时确认带螺栓。

7、线路角铁横担——2根，根据导线型号不同选择横担所用钢材型号不同。

订货后需与厂家沟通确认横担上的孔距及开孔大小，与U型螺丝、双头螺栓、及绝缘子螺栓型号有关。

确保孔大小合适。

8、五孔连板——订货时确定孔大小、与横担及绝缘子配套。

利用螺栓与横担连接。

9、异型并沟线夹——10kV线路一般为双并沟
4、10kV单回小角度转角杆（30度以下）、10kV单回大角度转角杆（30~90度）、10kV单回直线T接杆、10kV终端杆。
