10KV配电线路图集 耐张绝缘子串组装图

10kV架空绝缘线路耐张串装置图1)XP-4盘形悬式绝缘子耐张串XP-4盘形悬式绝缘子耐张串材料表序号No.名称Name型号规格Size数量No.备注：1、铜芯线路耐张线夹可选用NXT。

2、0.4KV线路应减少一个悬式绝缘子。

2)52-9A改型悬式绝缘子耐张串52-9A改型悬式绝缘子耐张串材料表序号No.名称Name型号规格Size数量No.1 U型挂环ShackleU-7 12 改型悬式绝缘子Suspension insulator52-9A 23 盘形悬式绝缘子绝缘罩Insulator insulation coverPXP(Z) 14 平行挂板Parallel clevisP-7 1 5 平行挂板绝缘罩P-7(Z) 1Pareallel clevis insulationcover6 楔型耐张线夹Strain clamp(wedge type)NXL-(规格待选用)NXL-(size choose)17 楔型耐张线夹绝缘罩Strain clamp insulation coverNXL-(规格待选用)NXL-(size choose)18 自粘性绝缘带Self-sticky insulation tapeJ 适量备注：1、铜芯线路耐张线夹可选用NXT。

2、0.4KV线路应减少一个悬式绝缘子。

3)双铁头瓷拉棒耐张串双铁头瓷拉棒耐张串材料表备注：1、铜芯线路耐张线夹可选用NXT。

4)高原型复合绝缘子耐张串高原型复合绝缘子耐张串序号No.名称Name型号规格Size数量No.1 直角挂板Right angle hung plateZ-7 12 球头挂环Ball-eyeQP-7 13 高原型复合绝缘子InsulatorHJII-10/70 14 双联碗头挂板Double-link socket-clevis eyeWS-7 15碗头挂板绝缘罩Socket clevis-eye insulationcoverWS(Z)-7 1备注：1、铜芯线路耐张线夹可选用NXT。

说明一、气象条件最大风速为30m/s和25m/s两级，覆冰厚度为0、5、10、15mm四级，环境温度为+40～-20℃。

二、导线及镀锌钢绞线1.导线及镀锌钢绞线的规格及最小安全系数。

见表1表12.导线排列采用三角形（正三角形、扁三角形），单回线导线最小间距0.8m，其最大允许档距为70m。

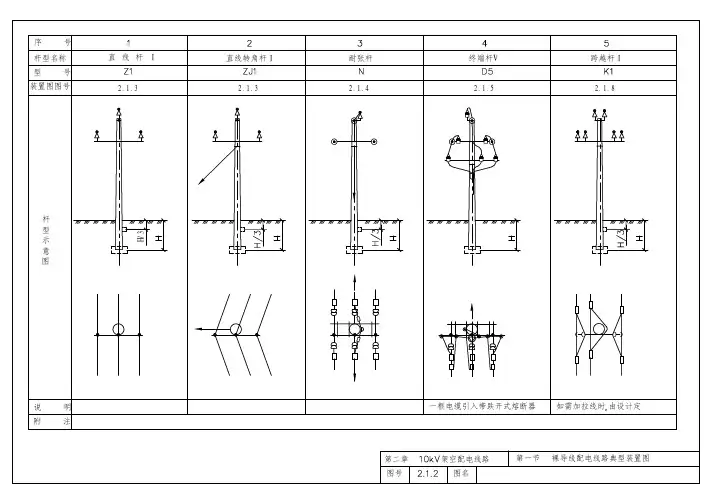

三、电杆及横担1.按国家标准选用钢筋或环形预应力钢筋混凝土电杆。

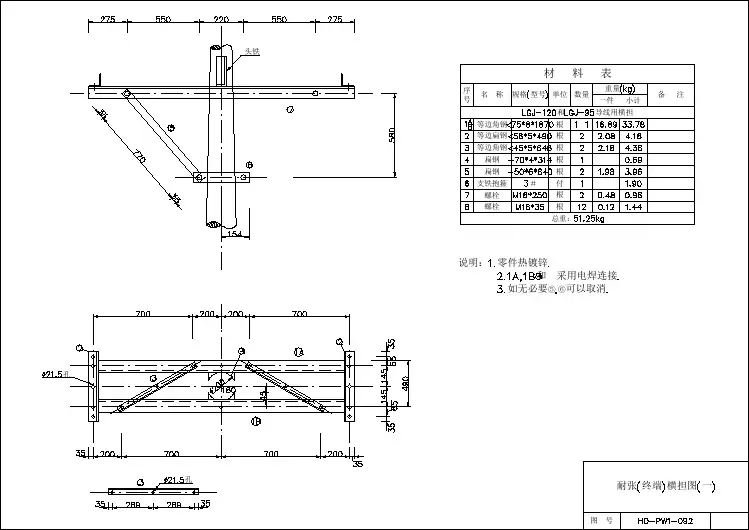

2.横担一律采用角铁横担，按使用条件分为直线横担、直线转角横担、耐张横担以及终端横担等四种。

3.直线杆采用针式绝缘子,承力杆或耐张杆采用2片悬式绝缘子或蝶式绝缘子加悬式绝缘子组合方式。

四、拉线及基础1.拉线分为普通拉线、Ｖ形拉线、水平拉线和弓形拉线四种。

3.拉线底把采用自制拉线棒,并带UT型线夹调整拉线松紧。

4.拉线要装设拉紧绝缘子。

5.底盘、卡盘和拉线盘全部为预制钢筋混凝土结构。

五、防雷及接地1.雷电活动强烈的地方和经常发生雷击故障的杆塔和线段，应采取设置避雷器的保护方式。

2.在居民区无避雷线的钢筋混凝土电杆宜接地，接地电阻不宜超过30Ω（沥青路面或有运行经验地区的钢筋混凝土杆不必另设人工接地装置）。

3.柱上油开关、负荷开关及电缆终端的避雷器，其接地线应与设备的金属外壳连接，其接地电阻不应超过10Ω。

4.电力线路之间以及电力线路与弱电线路交叉，根据规范要求需接地时，其接地电阻不宜超过表2所列数值的2倍。

表2六、其他1.图中金属制造的材料采用热镀锌或做防腐处理，并符合使用强度要求。

图中的横担、拉线、接地体等铁件全部采用热镀锌处理。

2.图中的材料表系指主要材料。

3.在人口密集的场所、城镇、居民区等建筑施工现场宜优先采用绝缘导线架空安装，详见本章第二节。

导线规格安全系数导线规格安全系数LJ-252.5，3.0LGJ-16 2.5，3.0LJ-35LGJ-253.0 LJ-50LGJ-35LJ-70 3.0LGJ-50 3.5 LJ-95LGJ-70LJ-1204.0LGJ-954.0LJ-150LGJ-120 LJ-185LGJ-150 LJ-210LGJ-185GJ-254.0LGJ-2104.5GJ-35LGJ-240GJ-50 GJ-70 GJ-100土壤电阻率（·）工频接地电阻（）及以下以上至以上至以上至以上蝶式绝缘子刀闸悬式绝缘子10kV６６３６数量悬式绝缘子名称３６个片片规范具10kV单位３３。
