10kV及以下杆型组装图分析注：A:本分析参照2016版典型设计、2014版典型设计结合实际设计中业主通用的要求编制。
B:本分析只做学习用，不作为设计依据。
具体设计要求参照业主要求。
1、10kV单回直线杆对导线起支撑作用，只受到导线向下的压力。
线路直线段内用。
1、15m直线水泥杆——1基，埋深2.5m，横担距杆顶1m。
（12m直线水泥杆，埋深2m）。
根据国标，目前10kV水泥杆杆顶一般选择梢径为D190的水泥杆，15m杆杆底直径为390mm，12m杆杆底为D350mm。
根据锥度计算，从杆顶向下，每增加1m，直径增加13.33mm。
根据这个可以计算在什么位置选择什么型号的抱箍。
2、线路角铁横担——1根，根据导线型号不同选择横担所用钢材型号不同。
订货后需与厂家沟通确认横担上的孔距及开孔大小，与U型螺丝、双头螺栓、及绝缘子螺栓型号有关。
确保孔大小合适。
3、柱式绝缘子FPQ-10/5T——3支。
柱式绝缘子订货后需与厂家确定螺栓大小，确保与横担配套使用。
绝缘线路防雷装置——3支，一般为10kV直线杆用，与柱式绝缘子每隔1基交替使用。
使用这种时需做接地订货时需确认螺栓大小，同时需确认压线处为穿刺式还是压接式。
穿刺有个不好的地方是时间长了，线路长时间舞动易发生断线。
压接式的施工队需要对压接处剥皮。
4、U型螺栓——1块。
根据导线型号不同选择横担所用钢材型号不同。
订货时注意圆弧处为扁的。
5、杆顶瓷瓶架（单杆顶）——1套。
有两种，双抱箍的和单抱箍的，订货时需确认螺栓带不带以及顶部螺栓孔大小，保证与绝缘子配套。
推荐使用第一种，典设全高为400mm。
6、水泥制品——底盘（水泥杆底）、卡盘（上平面距地面不小于500mm）2、10kV单回加强（跨越）杆对导线起支撑作用，只受到导线向下的压力。
一般用在导线跨路、跨河等地方。
1、15m直线水泥杆——1基，埋深2.3m，横担距杆顶1m。
（12m直线水泥杆，埋深1.9m）2、线路角铁横担——2根，根据导线型号不同选择横担所用钢材型号不同。

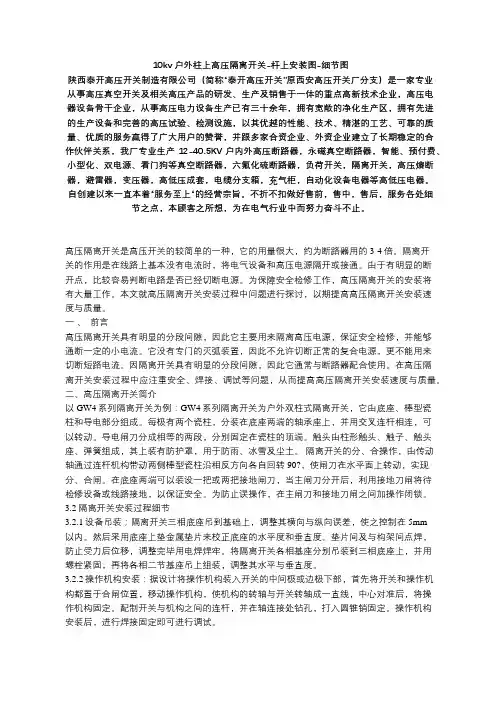

10kv户外柱上高压隔离开关-杆上安装图-细节图陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
