4.使用寿命延长悬垂线夹的预绞丝与导线材质相同的材料制成，具有极好的弹性及硬度，且抗腐蚀能力强，延长了使用寿命。 5.电气性能良好悬垂线夹的预绞丝端部进行磨圆处理，避免尖端电晕放电，降低磁滞损耗及减少电晕发生。
第5页/共106页
6.安装简单方便预绞式金具安装特点：安装简单、安装方便、运输费用低、美化环境等。安装时无需任何工具，徒手操作，省时省力。现场实际安装仅一人便可快捷地徒手安装完毕；且金具安装质量不受安装技术水平的影响安装过程不会损伤导线。 7. 降低电磁损耗和消除电晕预绞式悬垂线夹的双曲线腰鼓形特殊设计，握力大，重量轻，可以降低电磁损耗和消除电晕，护线条的球形端头保证导、地线不至发生尖端放电。
（1）心形拉紧环与预绞式耐张线夹配套使用。
适用于预绞式耐张线夹与耐张绝缘子串的连接，以实现导线、地线、拉线在架空输电线路、配电线路和变电所耐张杆塔上的固定。
心形拉紧环本体，用热镀锌精密铸钢件，能容纳并且恰好嵌满耐张线夹铰合弯头部位形成的U形铰环，既保护了耐张线夹与耐张绝缘子串及杆塔连接。
第12页/共106页
螺栓组件：用高强度钢制成，并镀。
应符合DL/T 764.1-2001《电力金具专用紧固件六角头带销孔螺栓》。闭口销：
符合DL/T 764.1-2001《电力金具专用紧固件闭口销》规定。一般为不锈钢制件。
第13页/共106页
图7-3（1）、（2）所示为导线用预绞式悬垂线夹在输电线路中用的安装实景图例。
第30页/共106页
（2）索具套环用钢板拉伸成形，并作热镀锌处理，嵌在耐张线夹
U形弯头部位，起保护预绞式耐张线的作用。它为预绞式耐张（拉线用）配套使用件，即与拉线用耐张线夹配套，适用于电力、铁路，通信等线路杆塔拉线的紧固。索具套环一般技术条件符合GB 2314-1997 《电力金具通用技术条件》。

学习金具组装图

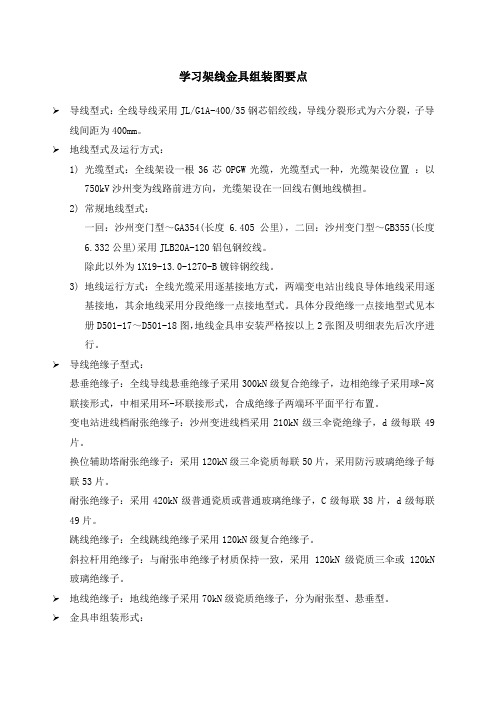

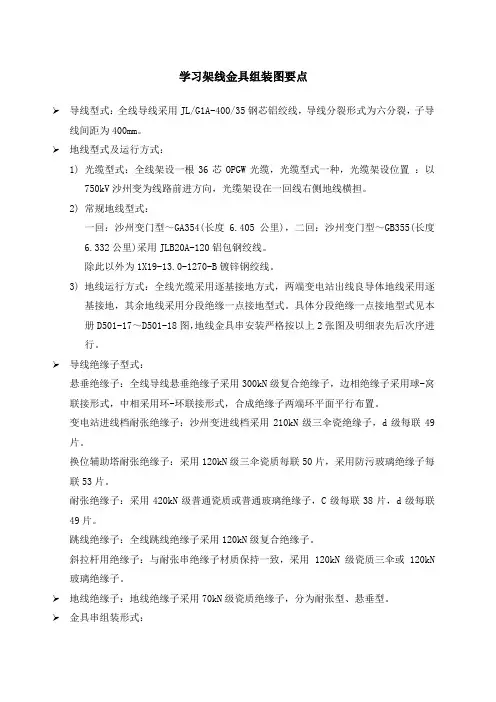

学习架线金具组装图要点导线型式：全线导线采用JL/G1A-400/35钢芯铝绞线，导线分裂形式为六分裂，子导线间距为400mm。

地线型式及运行方式：1)光缆型式：全线架设一根36芯OPGW光缆，光缆型式一种，光缆架设位置：以750kV沙州变为线路前进方向，光缆架设在一回线右侧地线横担。

2)常规地线型式：一回：沙州变门型～GA354(长度 6.405公里)，二回：沙州变门型～GB355(长度6.332公里)采用JLB20A-120铝包钢绞线。

除此以外为1X19-13.0-1270-B镀锌钢绞线。

3)地线运行方式：全线光缆采用逐基接地方式，两端变电站出线良导体地线采用逐基接地，其余地线采用分段绝缘一点接地型式。

具体分段绝缘一点接地型式见本册D501-17～D501-18图，地线金具串安装严格按以上2张图及明细表先后次序进行。

导线绝缘子型式：悬垂绝缘子：全线导线悬垂绝缘子采用300kN级复合绝缘子，边相绝缘子采用球-窝联接形式，中相采用环-环联接形式，合成绝缘子两端环平面平行布置。

变电站进线档耐张绝缘子：沙州变进线档采用210kN级三伞瓷绝缘子，d级每联49片。

换位辅助塔耐张绝缘子：采用120kN级三伞瓷质每联50片，采用防污玻璃绝缘子每联53片。

耐张绝缘子：采用420kN级普通瓷质或普通玻璃绝缘子，C级每联38片，d级每联49片。

跳线绝缘子：全线跳线绝缘子采用120kN级复合绝缘子。

斜拉杆用绝缘子：与耐张串绝缘子材质保持一致，采用120kN级瓷质三伞或120kN 玻璃绝缘子。

地线绝缘子：地线绝缘子采用70kN级瓷质绝缘子，分为耐张型、悬垂型。

金具串组装形式：1)导线悬垂金具串：边相导线悬垂串采用“Ⅰ”串，中相导线悬垂金具串采用“V”串，金具首件为耳轴挂板。

重要交叉跨越采用双挂点双联串，双“Ⅰ”串联间距为550mm。

2)导线耐张金具串：转角塔，门型耐张金具分别采用420kN，210kN双联双挂点形式，金具首件为耳轴挂板。

10kV架空线路金具知识培训 PPT

原理：钢锚的钢管仅承受钢芯的拉力，导线的全部拉力由钢锚的环箍承担。
耐张线夹
4.2 铝合金绞线用压缩型耐张线夹（NY）
原理：铝合金没有钢芯，钢锚仅有环箍没有钢管，环箍部分与铝管压缩后为一个整体，以传递整根导线拉力。
耐张线夹
4.3 铝包钢绞线用压缩型耐张线夹（NY）
原理：铝包钢可以用钢管进行接续，用钢管继续后再套上铝管本体，导流由铝管承担，铝管基本上不承受机械荷载。
一、基本要求 1、悬垂线夹的悬垂角不小于 25º；
2、悬垂线夹的曲率半径不小于被安装导线的8倍；
3、悬垂线夹对不同的导线的握力与导线额定抗拉强百分比不小于表2数值；
4、悬垂线夹的安全系数2.5
悬垂线夹
1、U型螺丝式悬垂线夹（CGU）
特点：挂板宽，摆角应不大于45º；握力大，导线外需要缠绕铝包带；材料：可锻铸铁件适用范围：中小截面的铝绞线及钢芯铝绞线
2、螺栓型耐张线夹的曲率半径应不小于导线的8倍；
3、线夹的温升应不大于导线的温升；
4、线夹得出口和接续管出口均应作成圆滑的喇叭口状；
5、线夹的载流量不小于导线的载流量；
6、线夹的电阻应不大于被安装等长导线电阻的1.1倍
耐张线夹
1、倒装式螺栓型耐张线夹（NLD）
原理：借U型螺丝的垂直压力与线夹的波浪形线槽所产生的摩擦效应来固定导线的材料：铸铁件适用范围：缠绕上铝包带的铝绞线、钢芯铝绞线(农网、变电站等)
原理：多根螺旋预绞丝形成空管，空管在承受拉力下形成向内的压紧力，拉力越大压力越大。材料：铝包钢；适用范围：小截面的钢芯铝绞线、铝合金绞线、OPGW光缆、ADSS 光缆、下水管道光缆等
预绞式电力线路金具
2、预绞式耐张线夹（NL、ON、AN）

架空电力线路PPT课件

2021/3/12
5
二: 线路巡视的内容：线路巡沉的内容主要有沿线环境、设备本身以及访问沿线居民等。
1．沿线环境的变化 (1 )建筑物、临时工棚、大型障碍物以及易燃、易爆
物的情况；
(2)树木与导线的距离； (3)土石方开挖爆破、材料货物堆积情况； (4)相邻地段电力、通信、架空索道、管道的架设及
(3)耐张杆。即承力杆，它要承受导线张力，以便于施工与检修，同时将线路分隔成许多小段，以加强机械强度，限制故障范围。
(4)转角杆。用于线路转角地点，有直线转角（用于 15’以内的转角）和耐张转角两种。
(5)分支杆。一般用于分支线路。
(6)终端杆。属耐张杆的一种，用于变电站或配变台
的线路起点或受电端的线路终点，它的一侧要承
2021/3/12
11
8．接地装置
(1)引下线、接地体之间的连接是否牢固； (2)引下线的保护板是否完整； (3)接地线有无锈蚀、断裂情况.
2021/3/12
12
9．附件及其它
(1)护线条。铝包带是否完整、有无松动、断股和烧伤；
(2)防振锤、阻尼线有无变位、偏斜、变形； (3)线路名称、杆号、相位的字迹和标志是否
(1)油断路器是否漏油，开合指针是否正确,外壳是否接地；
(2)隔离开关的刀片和静、动触头是否接触良好，有无过热变色变形痕迹；
(3)引线、接头有无松动和发热、。 (4)绝缘子、套管的积尘程度和完好情况; (5)台架是否牢固。
2021/3/12
10
7．防雷设施
(1)放电间隙有否变动、烧损； (2)瓷件的积尘程度，有无裂纹、破损现象。 (3)避雷器的动作记录情况; (4)雷电流的观测装置是否完整。
5．登杆检查

架空配电线路施工ppt课件

经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
架空配电线路施工
当挖至一定深度坑内出水时，应在坑的一角深挖一个小坑集水，然后用水桶将水排出。土质松软或流沙坑，需加挡板支撑。挖好坑后应立即立杆以防塌方或影响交通。四．挖坑施工时注意事项
接地装置的分布和安装质量直接影响配电线路的安全运行，必须引起我们的高度重视。完成施工后，应在干燥的天气遥测接地电阻，希望大家注意这个细节。
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
来固定导线的，并使带电导线之间或导线与大地之间绝缘，同时也承受导线的垂直荷重和水平荷重。通常分为：针式（立瓶）、蝶式（茶台）、悬式和瓷横担绝缘子四种。三、拉线
在承受不平衡拉力的电杆上（终端杆、转角杆、跨越杆等）均需装设拉线，以达到电杆平衡的目的，另外为增强线路电杆的稳定性，应在直线杆上每隔一定距离设抗风拉线或增强线路稳定性的拉线。
杆坑回填应注意在易被水冲刷的地方埋设电杆，且无法制作拉线时，要在电杆周围埋设立桩，并砌以石块以防冲跨。松软土质的基坑，回填土时应增加夯实次数或采取加固措施。因线路受侧风的影响，又不可能在每基电杆处安装拉线，为增强线路和电杆的稳定性，小角度转角线
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用

配电线路器材 -金具PPT幻灯片课件

补修管定义：补修导线表面损伤用的金属管件，如补修管等。
补修管作用：用于导线及避雷线断股的补修金具
识别配电线路常用材料
38
部分接续金具实物图。
JT铝绞线用接续管
39
部分接续金具实物图。
JBE补修管（钢芯铝绞绞线用）
40
部分接续金具实物图。
JT钢芯铝绞线用接续管
41
部分接续金具实物图。
铜线夹
42
部分接续金具实物图。
JT铝合金绞线用接续管
43
部分接续金具实物图。
JX型补修管（钢绞线用）
8
金具——线夹类
3.预绞式导线耐张线夹
识别配电线路常用材料
9
金具——线夹类
4.拉线楔形耐张线夹：采用弹性辅助材料一次弹拨型结构，固定导线时操作更加便利。
识别配电线路常用材料
10
金具——线夹类
4.拉线楔形耐张线夹：采用弹性辅助材料一次弹拨型结构，固定导线时操作更加便利。
识别配电线路常用材料
11
金具——线夹类
识别配电线路常用材料
3
金具——线夹类
悬垂线夹：把导线悬挂、固定在直线杆悬式绝缘子串上
识别配电线路常用材料
4
金具——线夹类
耐张线夹：把导线固定在耐张、转角、终端杆的悬式绝缘子上 1.楔型耐张线夹
原理：利用楔的劈力作用，使钢绞线锁紧在线夹内。材料：可锻铸铁铸造适用范围：避雷线、拉线用
识别配电线路常用材料
金具
连接和组合电力系统中各类装置，以传递机械、电气负荷或起某种防护作用的金属附件。
识别配电线路常用材料
耐张线夹
1
金具——线夹类
线夹是用在电线和绝缘子之间的装置，是用来把电线固定在电线杆上，并防止电线受自重、雨雪、风等因素从电线杆上脱落或下垂。

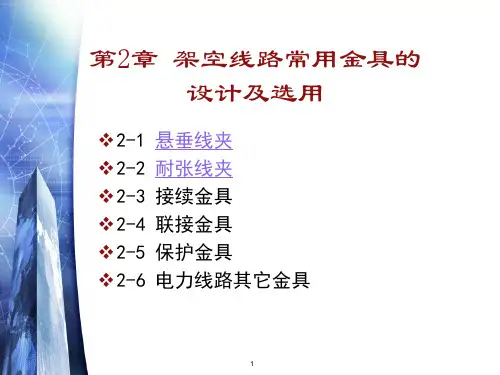

线路金具2-1

碗头挂板
图2.6 碗头挂板悬垂线夹结构示意图 16
17
(4)防晕型悬垂线夹(CGF型) 组成：两片喇叭形船体、两个(或四个螺栓)和一个钢箍(用于箍紧线夹船体1、2)。见图2.7 。
钢箍钢箍
船体2 船体2
图2.7 防晕悬垂线夹结构示意图
线夹船体的材料：高强度铝合金。结构特点：线夹且有较高的粗糙度(非常光滑)，线夹船体呈流线型结构，可以减少电晕的产生。由于线夹采用非磁性材料制造，可以减少磁滞损耗，节约电能(降低线损)，故用于220kV上代替常用可锻铸铁线夹有很好的经济效益。适用范围：该类线夹分线路用和跳线用两类。可用在330500kV线路导线或跳线，其中跳线用防电晕线夹亦可用于变电所，其握力要求较小。线夹的主要结构尺寸参数同前，规范见表2-5。 18
11
（三）悬垂线夹的结构特点 1、固定式（中心回转式）悬垂线夹:
(1)U形螺丝式悬垂线夹（CGU型）其由锻铸铁制造的线夹船体、压板和U形螺丝组成。利用两个U形螺丝压紧压板使导线固定在线夹船体中。船体由两块钢板冲压而成的挂板吊挂，挂板安装在船体两侧的挂轴上，线夹转动轴和导线在同一轴线上，回转灵活。在安装时，导线外应包缠1×10mm的铝包带1～2 层。线夹的形状见图2.4。
由于挂板有一定的宽度，若挂板摆动过大，其边缘将碰到U形螺丝上，因此，挂板与船体间的摆动角应不大于45°。 U形螺丝悬垂线夹的握力较大，适用于中小截面的铝绞线及钢芯铝绞线。
13
(2)带U形挂板悬垂线夹（CGU－B型）其为U形螺丝悬垂线夹的改进型式。主要是在原有线夹的普通挂板上端增加了一个U形挂板。以避免当U形螺丝悬垂线夹用于大截面钢芯铝绞线或包缠有预绞式护线条的导线时，由于线夹线槽直径较大而使普通挂板产生变形的问题。加装U形挂板后不仅可以减少挂板的弯矩，也可改变悬挂方向。其适用于安装大截面的钢芯铝绞线或包有预绞式护线条的钢芯铝绞线。线夹的形状及规范见图2.5和表2-3。

2015-线路金具-课件

二、判断题
11.导电的接续金具其电阻值一般不得高于同等长度导线的电阻值的1.1倍。 ( ) 12.螺栓型耐张线夹的握力主要由螺栓压紧后产生的静摩擦力来保证。 ( ) 13.在球-碗、环-链及板-板三类联接金具中，结构简单，受力条件好，转动灵活，不受方向限制，转动角度最大的联接方式是环-链联接。 ( ) 14.爆压接续管钢管的内孔上留有防烧孔的目的是防止爆压时烧伤导线。 ( ) 15.悬垂线夹的正常运行条件之一是：线夹出口角≥0。 ( ) 16.定型的压缩型耐张线夹不论钢管和铝管，均为圆形，压缩后其形状为正六角形，六角形的对边尺寸应为管外径的0.866倍。 ( ) 17.带凸缘的U型螺栓可以与QP型球形挂环相连。 ( ) 18.接续钢绞线的液压接续管与接续铝合金绞线的液压接续管结构是相同的，均
教学实习（实践训练）与复习

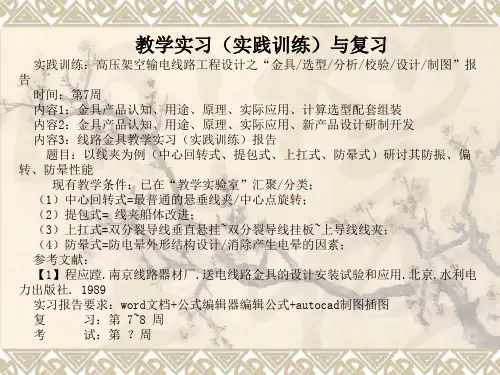

实践训练：高压架空输电线路工程设计之“金具/选型/分析/校验/设计/制图”报告时间：第7周内容1：金具产品认知、用途、原理、实际应用、计算选型配套组装内容2：金具产品认知、用途、原理、实际应用、新产品设计研制开发内容3：线路金具教学实习（实践训练）报告题目：以线夹为例（中心回转式、提包式、上扛式、防晕式）研讨其防振、偏转、防晕性能现有教学条件：已在“教学实验室”汇聚/分类；（1）中心回转式=最普通的悬垂线夹/中心点旋转；（2）提包式= 线夹船体改进；（3）上扛式=双分裂导线垂直悬挂~双分裂导线挂板~上导线线夹；（4）防晕式=防电晕外形结构设计/消除产生电晕的因素；参考文献：【1】程应蹚.南京线路器材厂.送电线路金具的设计安装试验和应用.北京.水利电力出版社. 1989 实习报告要求：word文档+公式编辑器编辑公式+autocad制图插图复习：第 7~8 周考试：第？周

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

UT型线夹：失去调整的保护作用,将会危及杆塔的稳定性,引发倾斜、倒杆甚至导地线断落、短路等事故。
拉线用U形环：与楔形线夹配套使用，装于杆塔拉线抱箍上。
绝缘子按结构可分为支柱绝缘子、悬式绝缘子、防污型绝缘子
和套管绝缘子。
支柱绝缘子
悬式绝缘子
防污型绝缘子
绝缘子套管
双窜悬垂绝缘子串组装图
双串耐张绝缘子串组装图
悬垂线夹：悬垂线夹用于将导线悬挂在直线杆塔的绝缘子串上，或将避雷线悬挂在直线杆塔上，也可用于换位杆塔上支持换位导线以及非直线杆塔跳线的固定。
耐张线夹
耐张线夹的作用在一个线路耐张段的两端固定架空线的金具，主要用在耐张、转角、终端杆塔的绝缘子串上。
螺栓型线夹
并沟线夹
液压型线夹
安普线夹
架空线路金具
金具的作用在架空线路上用于悬挂、固定、保护、联结、接续架空线或绝缘子以及在拉线杆塔的拉线结构上用于连接拉线的金属器件。金具的种类悬垂线夹耐张金具联结金具接续金具保护金具拉线金具
悬垂线夹
悬垂线夹的作用在直线杆塔上悬挂架空线的金具。起到悬挂和一定的紧握作用，再经其他金具及绝缘子与杆塔的横担或地线支架相连。
单联悬垂绝缘子串组装图
单联耐张绝缘子串组装图
唐健成
调整连扳
调整连扳的作用：也叫蝴蝶连扳，是用在耐张杆上，用于调整导线弧垂的。
←
←
←
拉线金具
拉线金具的作用由杆塔至地锚之间连接、固定、调整和保护拉线的金属器件，用于拉线的连接和承受拉力之用。
拉线类金具
用于调整和稳固杆塔拉线的金具
（a）楔形线夹（b）可调式UT型线夹（c）U形挂环
楔形线夹：是一种用于电力系统的非承力型连接金具，用于铝绞线或钢芯铝铰线间的连接，铝绞线与铜绞线间的连接，以及非严重污染地区的铜绞线间的连接，并可用于同（异）径导线连接。
连接金具图片
(a)球头挂环； (b)碗头挂环； (c) U形螺栓； (d) U形挂环； (e) 直角挂环； (f)延长环； (g) 直角挂板； (h) 平行挂板； (i)平行挂板
金具－连接金具
直角挂板球头挂环具
用于架空线路导线及避雷线终端的接续、非直线杆塔跳线的接续及导线的补修等接续金具除承受导线或避雷线的张力作用外，大部分接续金具还要传导与导线相同的电气负荷其强度和握力不低于架空导线计算拉断强度的95%
耐张线夹的主要作用是将导线固定在非直线杆塔的耐张绝缘子串上或将避
雷线固定在直线杆塔上。耐张线夹强度和握力不低于架空导线计算拉断强度的95%。
联结金具
联结金具的作用将悬式绝缘子组装成串，并将一串或数串绝缘子串连接，悬挂在杆塔横担上。联结金具分为专用联结金具和通用联结金具两类。专用联结金具是直接用来连接绝缘子的，其连接部位的结构尺寸与绝缘子相配合。球头挂环碗头挂板直角挂环直角挂板通用联结金具用于将绝缘子组成两串、三串或更多串数，并将绝缘子与杆塔横担或与线夹之间相连接也用来将地线禁固或悬挂在杆塔上，或将拉线固定在杆塔上等。 U型挂环 U型挂板直角挂板平行挂板
（1）防微风振动金具（2）间隔棒（3）防舞动金具
（1）防微风振动金具防震锤防震锤通常安装在线夹附近。预绞丝护线条包缠在线夹处导线外面的条状金具。（2）间隔棒安装在分裂导线上固定和保持各分裂导线间的间距，以防止导线互相鞭击的金具。（3）防舞动金具防止导线单侧覆冰而产生的大幅度舞动的金具。
还可能使金具配件磨损、松动，造成杆塔的损坏。
微风振动是导线振动的主要形式，国内普遍安装防振锤等来达到防振的目的。如果选用设计正确的防振锤，一般可以使架空导线的振动应力减少90 %以上。
防震锤的作用:
防振锤，是为了减少导线因风力引起振动而设的。
重锤片
重锤片的作用：是前后两基杆塔地势更高，为防止直线杆塔导线上扬而加装的。
压接管：用于架空导线及避雷线终端的接续，非直线杆塔跳线的接续和导线的修补，压接方式分为液压和钳压。
←
引流管：解决了耐张塔下横担两侧跳线的风偏问题，主要是合理控制跳线长度，加装单、双跳线绝缘子或增加跳线支架及加装重锤。
←
保护金具
保护金具的作用改善或保护导线以及绝缘子金具串的机械与电气工作条件的金具。保护金具的种类
护线条：
选用具有较强防腐性能的金属丝预绞成螺旋形状，紧缠在导线的外层，以提高导线的刚度，达到导线防震的目的，预绞式护线条以若杆根单丝为一组，每根的端头都加工成半球状，以避免产生电晕。防震功能（可减少震动应力约20%）。
防震锤:
在架空线路运行期间，由于受到风力的作用，在导线（包括地线）的背风面产生涡流。在一定的条件下，导线会产生周期性的振荡。导线的振动危害性很大，除了引起导线断股外，
