电能质量测试评估方案

《电力系统电能质量检测与综合评估方法研究》篇一一、引言随着电力系统的快速发展和广泛应用，电能质量的问题逐渐凸显出来，对电力系统的稳定运行和用户的用电体验产生重要影响。

因此，电力系统电能质量检测与综合评估方法的研究显得尤为重要。

本文将针对电力系统电能质量检测与综合评估方法进行深入研究，以期为电力系统的优化运行提供理论支持。

二、电能质量检测方法1. 传统检测方法传统的电能质量检测方法主要包括电压、电流、功率因数等参数的测量。

这些参数的测量可以反映电力系统的基本运行状态，但无法全面、准确地反映电能质量的问题。

2. 现代检测方法随着科技的发展，现代电能质量检测方法逐渐应用于电力系统中。

这些方法主要包括谐波分析、间谐波分析、电压闪变、电压波动等。

这些方法可以更全面、准确地反映电能质量的问题，为电力系统的优化运行提供有力支持。

三、综合评估方法1. 指标体系构建综合评估方法首先需要构建一套完整的指标体系。

该指标体系应包括电压、电流、功率因数、谐波、间谐波、电压闪变、电压波动等参数，以及这些参数的统计指标（如最大值、最小值、平均值等）。

通过这些指标，可以全面反映电力系统的运行状态和电能质量的问题。

2. 数据处理与分析在获取指标数据后，需要进行数据处理与分析。

数据处理主要包括数据的清洗、归一化、去趋势等操作，以消除数据中的噪声和异常值。

数据分析则主要包括统计分析和模式识别等，通过分析数据间的关系和规律，为综合评估提供依据。

3. 综合评估模型根据数据处理与分析的结果，可以构建综合评估模型。

该模型应包括多个子模型，如基于模糊评价的电能质量评估模型、基于神经网络的电能质量预测模型等。

通过综合运用多种方法和模型，可以更全面、准确地反映电能质量的问题，为电力系统的优化运行提供有力支持。

四、应用实例以某地区电力系统为例，采用上述电能质量检测与综合评估方法进行实际应用。

首先，通过现代检测方法对电力系统的各项参数进行测量和分析，获取电能质量的指标数据。

《电力系统电能质量检测与综合评估方法研究》篇一一、引言随着电力系统的快速发展和广泛应用，电能质量的问题逐渐凸显出来，对电力系统的稳定运行和用户设备的正常运行都产生了重要影响。

因此，对电力系统电能质量的检测与综合评估方法进行研究，对于提高电力系统的运行效率和保障用户设备的正常运行具有重要意义。

本文将就电力系统电能质量检测与综合评估方法进行深入研究，以期为相关领域的研究和应用提供参考。

二、电力系统电能质量检测方法1. 传统检测方法传统的电能质量检测方法主要包括人工巡视、定期检查和离线测试等。

这些方法虽然能够检测出一些常见的电能质量问题，但效率低下，无法实现实时监测和在线分析。

2. 现代检测方法随着科技的发展，现代电能质量检测方法逐渐成为主流。

这些方法主要包括基于数字信号处理技术的实时监测系统、基于互联网技术的远程监测系统等。

这些系统能够实现实时监测、在线分析和数据存储等功能，为电能质量的综合评估提供了有力支持。

三、电力系统电能质量综合评估方法1. 评估指标体系电能质量综合评估需要建立一套完整的评估指标体系。

这些指标包括电压偏差、频率偏差、谐波畸变率、电压波动和闪变等。

通过对这些指标的检测和分析，可以全面了解电力系统的电能质量状况。

2. 评估模型与方法针对不同的评估指标，需要采用不同的评估模型与方法。

例如，可以采用基于统计学的评估模型、基于人工智能的评估模型等。

这些模型能够根据实际需求进行灵活调整和优化，提高评估的准确性和可靠性。

四、电力系统电能质量检测与综合评估系统的设计与实现1. 系统设计电力系统电能质量检测与综合评估系统的设计需要充分考虑系统的实时性、可靠性和可扩展性。

系统应采用模块化设计，便于后续的维护和升级。

同时，系统应具备友好的人机交互界面，方便用户进行操作和维护。

2. 系统实现系统实现过程中，需要采用先进的硬件设备和软件技术。

硬件设备包括传感器、数据采集器等，用于实时监测电力系统的电能质量。

电力系统中的电能质量评估方法研究电能质量是指电力系统中电能的各种参数是否满足用户对电能的标准要求。

它直接关系到电力系统的可靠性、可用性和经济性。

因此，电能质量评估成为电力系统研究的重要方向之一。

本文将研究电力系统中的电能质量评估方法。

一、电能质量评估指标电能质量评估的首要任务是建立合理的评估指标。

电能质量指标是一系列描述电能质量特点和性能的物理量。

常见的电能质量评估指标包括但不限于以下几种：1. 电压波动和闪变：电力系统中电压的短期和瞬时波动会导致灯光的闪烁和电子设备的故障。

因此，电压波动和闪变是电能质量评估中重要的指标之一。

2. 频率偏差：电网的频率应保持稳定，通常为50Hz或60Hz。

频率偏差会导致电力设备的故障和误差计量。

因此，频率偏差也是电能质量评估中不可忽视的指标。

3. 功率因数：功率因数是电力系统中的重要参数，反映了电能的有效利用程度。

低功率因数会引起电网线路过载、电费增加等问题。

4. 谐波含量：谐波是非线性负载引起的电能质量问题之一。

谐波会对电力系统中的各种设备造成损坏并影响电能的正常供应。

二、传统的电能质量评估方法传统的电能质量评估方法主要基于物理实测数据和经验判断。

以下是常见的传统电能质量评估方法：1. 电能质量监测系统：通过安装各种传感器和仪表，实时监测电力系统中的电压、电流等参数，并记录下来。

这种方法可以提供客观的数据基础，但需要大量的设备和人力投入。

2. 统计分析方法：通过对电能质量监测系统收集到的数据进行统计分析，计算各种电能质量指标。

这种方法可以较为准确地评估电能质量，但需要大量的数据分析工作。

3. 经验判断方法：根据电力系统中的经验，通过观察和经验判断来评估电能质量。

这种方法简单直观，但受主观因素的影响较大。

虽然传统的电能质量评估方法已经得到广泛应用，但它们存在一些共同的问题和局限性。

例如，传统方法往往需要大量的人力和物力资源，且评估结果较为主观。

因此，研究出更为准确和高效的电能质量评估方法变得尤为重要。

电能质量测试方案引言电能质量测试是对电力系统中电能的相关参数进行测量和分析的过程。

电能质量测试的目的是评估电能质量是否符合相关标准，检测潜在的问题，并采取相应的措施以保证电力系统的正常运行和供电质量的稳定性。

本文档将介绍电能质量测试的流程和具体方案。

测试准备在进行电能质量测试之前，需要进行相应的测试准备工作，包括以下几个方面：1.确定测试目标：根据实际需求明确测试的目标和要求，例如，测试是否符合国家标准或行业规范，测试某一特定设备的电能质量等。

2.测试设备准备：根据测试目标选择合适的测试设备，例如电能质量分析仪、电能质量记录仪等。

确保测试设备的正常工作和校准。

3.测试场景选择：根据实际情况选择适当的测试场景。

测试场景的选择需要考虑电源的稳定性、负载情况、电磁干扰等因素。

4.测试参数设置：根据测试目标和测试设备的要求，设置合适的测试参数，例如采样频率、测量范围、测量时间等。

测试流程电能质量测试的流程包括以下几个主要步骤：1.初始化测试设备：首先，对测试设备进行初始化设置，包括连接电源和负载，设置测试参数等。

2.数据采集：开始测试后，测试设备将自动采集电能质量相关的数据，包括电压、电流、功率因数、谐波等。

3.数据记录：对采集到的数据进行记录和存储，以便后续分析和评估。

可以使用电能质量记录仪或计算机软件进行数据记录。

4.数据分析：对记录下来的数据进行分析和评估，包括电能质量参数的计算、谐波分析、波形展示等。

5.结果评估：根据数据分析的结果评估电能质量是否符合相关标准或要求。

如果存在问题，则需要采取相应的措施进行改进和优化。

6.报告生成：根据测试结果和评估，生成测试报告并进行归档。

测试报告包括测试目的、测试方法、测试结果、评估结论等内容。

测试技术要点在进行电能质量测试时，需要注意以下几个技术要点：1.采样频率选择：采样频率的选择需要根据被测电能质量参数的特点和测量要求来确定，尽量保证采样频率足够高，以便准确捕捉电能质量参数的变化。

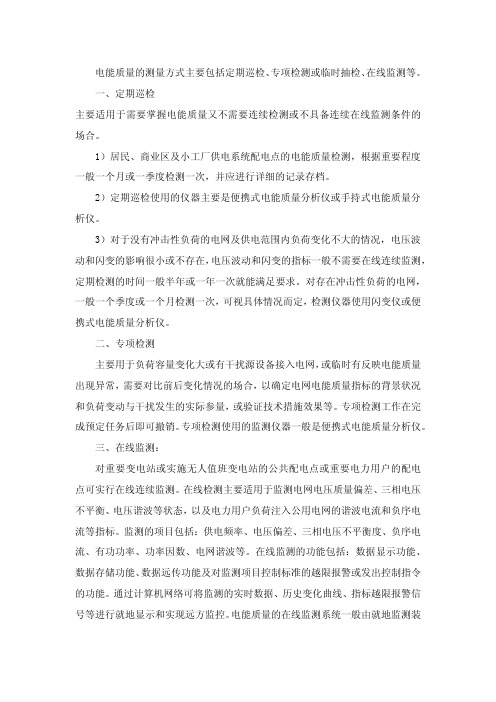

电能质量的测量方式主要包括定期巡检、专项检测或临时抽检、在线监测等。

一、定期巡检主要适用于需要掌握电能质量又不需要连续检测或不具备连续在线监测条件的场合。

1）居民、商业区及小工厂供电系统配电点的电能质量检测，根据重要程度一般一个月或一季度检测一次，并应进行详细的记录存档。

2）定期巡检使用的仪器主要是便携式电能质量分析仪或手持式电能质量分析仪。

3）对于没有冲击性负荷的电网及供电范围内负荷变化不大的情况，电压波动和闪变的影响很小或不存在，电压波动和闪变的指标一般不需要在线连续监测，定期检测的时间一般半年或一年一次就能满足要求。

对存在冲击性负荷的电网，一般一个季度或一个月检测一次，可视具体情况而定，检测仪器使用闪变仪或便携式电能质量分析仪。

二、专项检测主要用于负荷容量变化大或有干扰源设备接入电网，或临时有反映电能质量出现异常，需要对比前后变化情况的场合，以确定电网电能质量指标的背景状况和负荷变动与干扰发生的实际参量，或验证技术措施效果等。

专项检测工作在完成预定任务后即可撤销。

专项检测使用的监测仪器一般是便携式电能质量分析仪。

三、在线监测：对重要变电站或实施无人值班变电站的公共配电点或重要电力用户的配电点可实行在线连续监测。

在线检测主要适用于监测电网电压质量偏差、三相电压不平衡、电压谐波等状态，以及电力用户负荷注入公用电网的谐波电流和负序电流等指标。

监测的项目包括：供电频率、电压偏差、三相电压不平衡度、负序电流、有功功率、功率因数、电网谐波等。

在线监测的功能包括：数据显示功能、数据存储功能、数据远传功能及对监测项目控制标准的越限报警或发出控制指令的功能。

通过计算机网络可将监测的实时数据、历史变化曲线、指标越限报警信号等进行就地显示和实现远方监控。

电能质量的在线监测系统一般由就地监测装置和计算机后台及通信网络等组成，也有的直接将在线监测系统通过接口软件接入企业MIS系统和局域网，实现数据共享和电能质量的计算机管理。

高压低压配电柜的电能质量监测与评估方法近年来，随着电力行业的迅速发展和电力需求的不断增加，电能质量问题日益引起人们的关注。

而高压低压配电柜作为电力系统重要的组成部分，其电能质量的监测与评估具有重要意义。

本文将介绍高压低压配电柜的电能质量监测与评估方法，以提高电力系统的稳定性与可靠性。

一、电能质量监测的意义与目的高压低压配电柜的电能质量监测旨在及时发现和解决电力系统中的质量问题，确保电力设备正常运行，避免因电能质量问题导致生产中断和设备损坏。

主要目的包括：1. 发现与分析电能质量问题：通过监测关键电能质量参数，如电压、电流、频率、谐波等，及时发现电能质量问题，并进行详细分析。

2. 评估电能质量水平：对电能质量进行评估，了解电力系统的运行状态，为后续的优化和改进提供数据支持。

3. 预测与预警：通过对历史数据的分析，建立模型并预测电能质量问题的趋势，提前采取措施避免故障发生。

二、电能质量监测与评估方法1. 传统监测方法传统的电能质量监测方法主要依靠电能质量分析仪等专业设备进行监测，通过采集各种电能质量参数的波形、波谱等数据，并利用相关软件进行分析和评估。

这种方法能够提供准确的数据，但设备成本较高，且监测周期较长，无法满足实时监测的需求。

2. 无线传感器网络监测方法近年来，无线传感器网络技术的快速发展为电能质量监测提供了新的解决方案。

通过在高压低压配电柜中布置传感器节点，实时采集电能质量参数，并通过无线网络传输至监测中心，实现对电能质量的实时监测和评估。

这种方法具有设备成本低、可扩展性强、监测周期短、以及实时性高等优点，成为电能质量监测的一种重要手段。

3. 数据挖掘分析方法综合利用传统监测方法和无线传感器网络监测方法所得到的数据，采用数据挖掘技术进行分析和评估。

通过建立电能质量数据库，并应用数据挖掘算法，可以从大量的历史数据中挖掘出规律和模式，并预测未来可能发生的电能质量问题。

这种方法可以提高电能质量监测的效率和准确性，为电力系统的管理和控制提供科学依据。

电能质量评估报告一、引言电能质量是指电力系统中电能的技术特性，包括电压波动、频率变化、谐波、电压暂降暂升、电能短时中断等方面。

电能质量的好坏直接影响到电力系统的稳定运行和电力设备的正常工作。

本报告旨在对某电力系统的电能质量进行评估，以便为系统运营和设备维护提供参考依据。

二、评估对象本次评估的对象为某地区的电力系统，包括发电厂、变电站、配电网以及终端用户等。

三、评估方法本次评估采用的方法主要包括数据采集、数据分析和评估指标的计算。

1. 数据采集通过安装在关键节点的电能质量监测仪器，对电力系统的电压、电流等参数进行实时采集。

同时，还收集了系统运行记录、设备运行状态等相关信息。

2. 数据分析将采集到的数据进行预处理，包括去除噪声、补齐缺失数据等。

然后，对数据进行时域分析、频域分析和时频域分析，以获取电能质量的各项指标。

3. 评估指标计算根据国家和行业标准，计算出电能质量的各项指标，包括电压稳定性、频率稳定性、谐波含量、暂降暂升等。

四、评估结果根据数据分析和评估指标的计算，得出以下评估结果：1. 电压稳定性评估根据电压波动和电压偏差的数据，计算得出电压稳定性指标。

结果显示，电压稳定性较好，波动范围在国家标准要求范围内。

2. 频率稳定性评估通过对频率变化的数据进行分析，得出频率稳定性指标。

结果显示，频率变化较小，符合国家标准要求。

3. 谐波评估根据谐波含量的数据，计算得出谐波指标。

结果显示，谐波含量较低，不会对系统和设备造成明显影响。

4. 暂降暂升评估通过对电压暂降暂升事件的记录和分析，得出暂降暂升指标。

结果显示，暂降暂升事件较少，不会对设备的正常运行产生重大影响。

五、评估结论综合以上评估结果，可以得出以下结论：1. 该电力系统的电能质量整体较好，符合国家和行业标准要求。

2. 电压稳定性和频率稳定性良好，不会对设备的正常运行产生明显影响。

3. 谐波含量较低，不会对系统和设备造成明显影响。

4. 暂降暂升事件较少，不会对设备的正常运行产生重大影响。

电能质量评估报告引言概述：电能质量评估报告是对电力系统中电能质量进行评估和分析的一种方法。

通过对电能质量的评估，可以了解电力系统中存在的问题和潜在的风险，为电力系统的稳定运行提供参考和指导。

本文将从四个方面对电能质量评估报告进行详细阐述。

一、电压质量评估1.1 电压波动：评估电力系统中电压波动的情况，包括短时波动、长时波动和瞬时波动。

分析波动的频率、幅值和持续时间，评估其对电力设备和用户设备的影响。

1.2 电压闪变：评估电力系统中电压闪变的情况，包括周期性闪变和非周期性闪变。

分析闪变的频率、幅值和持续时间，评估其对电力设备和用户设备的影响。

1.3 电压谐波：评估电力系统中电压谐波的情况，包括谐波电压的含量和谐波电压的畸变率。

分析谐波对电力设备和用户设备的影响，评估其是否超过相关标准限值。

二、电流质量评估2.1 电流不平衡：评估电力系统中电流不平衡的情况，包括正序电流、负序电流和零序电流。

分析不平衡电流的大小和相位差，评估其对电力设备和用户设备的影响。

2.2 电流谐波：评估电力系统中电流谐波的情况，包括谐波电流的含量和谐波电流的畸变率。

分析谐波对电力设备和用户设备的影响，评估其是否超过相关标准限值。

2.3 电流峰值：评估电力系统中电流峰值的情况，包括短时过电流和长时过电流。

分析过电流对电力设备和用户设备的影响，评估其是否超过相关标准限值。

三、功率质量评估3.1 功率因数：评估电力系统中的功率因数情况，分析功率因数的大小和稳定性。

评估功率因数对电力设备和用户设备的影响，提出相应的改善措施。

3.2 有功功率和无功功率：评估电力系统中的有功功率和无功功率情况，分析其稳定性和平衡性。

评估有功功率和无功功率对电力设备和用户设备的影响，提出相应的改善措施。

3.3 功率波动：评估电力系统中的功率波动情况，分析波动的频率、幅值和持续时间。

评估功率波动对电力设备和用户设备的影响，提出相应的改善措施。

四、电能质量改善建议4.1 设备改造：根据评估结果，提出对电力设备的改造建议，包括升级设备、更换设备和增加滤波器等。

电力系统中的电能质量监测与评估电力系统中的电能质量监测与评估一直是电力行业关注的重要问题。

随着现代社会对电能质量要求的不断提高，电力系统中的电能质量问题日益凸显。

本文将从电能质量的定义与分类、电能质量监测技术、电能质量评估方法等方面进行论述。

一、电能质量的定义与分类电能质量是指供电网对电能进行交付时所满足的相应技术要求。

通常涉及电压、电流的波形畸变、频率稳定性、电压暂降、电压暂增、电压闪变、谐波含量等因素。

根据电能质量指标的不同，可以将其分为电压质量、频率质量、波形质量、电压稳定性、谐波拓扑质量等多个方面。

二、电能质量监测技术电能质量监测是指对供电系统中各种电能质量问题进行实时监测与记录。

为了准确评估电能质量，需要借助一些专业的监测设备和技术手段。

主要涉及以下几个方面：1. 电能质量监测设备：如数字式示波器、电能质量分析仪等，能够对电能质量参数进行实时监测和数据记录。

2. 电能质量监测点的选择：合理选择监测点位，正常情况下应该覆盖到重要供电节点和电能质量问题较为严重的区域。

3. 数据采集与处理：监测设备所采集到的数据需要进行处理与分析，提取出有关电能质量的指标数据，以便进行后续评估和分析。

三、电能质量评估方法电能质量评估是通过对电能质量指标进行量化分析，综合评价电力系统的质量状况。

常用的评估方法包括以下几种：1. 统计分析法：通过对电能质量监测数据的统计分析，得出电能质量指标的平均值、极值、频率分布等，用以评估电能质量的稳定性和一致性。

2. 软件仿真法：借助电力系统仿真软件，建立相应的电能质量模型，模拟不同情况下的电能质量参数，并通过仿真结果评估系统的电能质量。

3. 经验评估法：根据实际的经验和运行情况，通过专家评估或比较分析，对电能质量进行评估，能够较为准确地反映系统的实际情况。

四、电能质量监测与评估的重要性电能质量监测与评估的重要性不可忽视。

首先，电能质量问题会对电力设备和用电设备造成损坏和影响，增加用电成本和维护成本。
