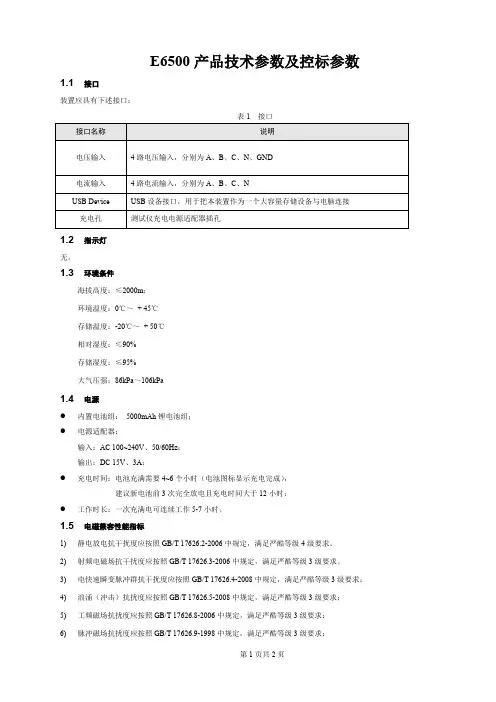

E6500产品技术参数及控标参数1.1 接口装置应具有下述接口：表1 接口1.2 指示灯无。

1.3 环境条件海拔高度：≤2000m；环境温度：0℃～+ 45℃存储温度：-20℃～+ 50℃相对湿度：≤90%存储湿度：≤95%大气压强：86kPa～106kPa1.4 电源●内置电池组：5000mAh锂电池组；●电源适配器：输入：AC 100~240V、50/60Hz；输出：DC 15V、3A；●充电时间：电池充满需要4~6个小时（电池图标显示充电完成），建议新电池前3次完全放电且充电时间大于12小时；●工作时长：一次充满电可连续工作5-7小时。

1.5 电磁兼容性能指标1) 静电放电抗干扰度应按照GB/T 17626.2-2006中规定，满足严酷等级4级要求。

2) 射频电磁场抗干扰度应按照GB/T 17626.3-2006中规定，满足严酷等级3级要求。

3) 电快速瞬变脉冲群抗干扰度应按照GB/T 17626.4-2008中规定，满足严酷等级3级要求；4) 浪涌（冲击）抗扰度应按照GB/T 17626.5-2008中规定，满足严酷等级3级要求；5) 工频磁场抗扰度应按照GB/T 17626.8-2006中规定，满足严酷等级3级要求；6) 脉冲磁场抗扰度应按照GB/T 17626.9-1998中规定，满足严酷等级3级要求；7) 抗振荡波抗干扰度应按照GB/T 17626.12-1998中规定，满足严酷等级3级要求。

1.6 性能指标1)采样率：瞬态模式200kHz，其他模式同步采样，512点/周波;2)电压精度：≤0.1%；3)电流精度：≤0.1%+互感器精度；4)频率范围：42.5Hz~69Hz；5)频率精度：±0.001Hz；1.7 性能特征1)高精度：16位的采样位数；2)宽频带：瞬态模式200kHz，其他模式同步采样，512点/周波;3)能准确测量快速分析多种电能质量参数指标：测量基本参数、谐波相关、功率相关、三相不平衡、波动闪变、瞬态测量、逆变器效率测量等；4)实时显示波形：采用5.6寸LCD，屏幕显示分辨率≥640×480；屏幕液晶背光亮度可调；能实时显示单或多通道实时波形图、相位矢量图、谐波等；5)强大事件波形捕捉记录：能设定各通道各种事件的阈值设定、测量监视、异常事件记录，记录例如电压超限（电压暂降、电压暂升、电压中断）、闪变波动、谐波异常等；6)即插即用的通信接口：拥有1路的高速USB Device接口，支持全面安全的数据导出；7)标配5000mAh可充电锂电池，保证5-7时工作时间；8)产品要求能在0~45℃、湿度5%~95%、工作现场稳定安全工作，ESD等都达到IEC相应标准的第3等级以上，产品外壳有IP53要求防尘防水等级，具有1.5m防跌落能力；9)可选择接线方式为：一相两线/三相三线/三相四线；10)符合国标级IEC61000-4-30A级标准，具备国内权威机构认证证书；11)电压安全等级满足：CATⅢ 1000 Vrms 、CA T Ⅳ600Vrms；12)测量电压最大有效值为1000V，瞬时值可测6000V；13)支持50/60Hz工频测量，测量精度0.001Hz,频率带宽42.5Hz～69Hz，测量周期10/12周期；14)支持手动、定时、后台记录功能；15)支持自定义（128点/256点/512点）/每周期录波，录波时间10s～10min；16)支持直流/交流、单相/三相逆变器效率及功率测量；17)支持瞬态监测，200kHz高频采样，捕捉5us波形脉冲，支持瞬态事件无损录波和同步记录暂态事件；18)支持能量损耗分析，IEEE 1459新功率算法，统计各类型参数引起的线损，功率分解和污染评估，包括谐波污染和不平衡污染，货币统计，直接展现经济损失；19)支持中英文双语切换，支持自定义不同国家相序颜色及名称设定；20)支持接线验证功能，引导用户正确接线；21)支持设置向导，引导用户正确设置参数；22)兼容多种通用品牌电流钳/环型号（BNC通用接口）；23)可同时测量有功、无功、视在功率、相角、功率因数（PF）以及基波功率因数（DPF）；24)可测量电压波动、闪变（长闪变和短闪变）、不平衡度、基波、2～50次谐波、0～49次间谐波、2～50次谐波子组和2k～9kHz的高次谐波，2～50次谐波功率，25)具备有效值、MAX、MIN、A VG值的记录和统计功能，最短统计记录间隔为0.2秒；26)支持记录暂态事件和稳态越限告警功能；27)免费提供PC上位机分析软件，支持查看和分析记录的数据与事件，自定义生成国标报表：Excel、Word 两种格式，支持原始录波文件的二次分析功能；28)采用嵌入式架构，双核处理器，ARM处理器主频≥600MHz，DSP主频≥430MHz；29)支持快捷键锁屏与解锁、快速截屏；30)使用USB2.0-B接口传输数据文件，且传输速度≥17.0MB/s；31)遵循《GBT 19862-2005 电能质量监测设备通用要求》电能质量国标；32)功率计算方法除支持传统的功率算法，也支持IEEE 1459、DIN40110两种功率算法，算法种类可配置选择；33)终端软件和硬件程序可定期免费升级；34)标配：主机1个，电源适配器1个，USB线1根，电压测试线5根，电流钳/环3把（选配）；。

检验报告保定四方三伊电气有限公司本仪器可测量电力谐波、频率、三相不平衡度、电压偏差等电能质量各项指标。

产品名称：电能质量监测仪产品型号：SF DZ-3序列号：检验日期：环境温度：0～40℃环境湿度：≤90%检验依据：GB/T 19862-2005 电能质量监测设备通用要求检测用仪器：标准功率源FLUKE6100A ，XD-5超低频信号发生器，美国产192-6.5位数字电压表、中国哈尔滨电表厂产D76-0.1级电流表一、基波检验60V、120V工频电压信号；将仪器分别输入50HZ电流输入：50mA、1A、2A、3A工频电流信号其结果如下：二、谐波含有率检验：（1）谐波电压检测用谐波电压发生器为仪器输入信号，仪器显示谐波电压与输入值比较结果如下：注：表中当输入谐波电压含有率 <1% 时，允许误差为绝对误差，当输入谐波含有率≥1% 时，允许误差为相对误差。

由表中可以看出，实测值与输入值比较，误差满足GB/T 19862-2005中规定的允许误差要求。

注：表中当输入谐波电压含有率 <1% 时，允许误差为绝对误差，当输入谐波含有率≥1% 时，允许误差为相对误差。

（2）谐波电流检测：用谐波电流发生器为仪器输入信号，仪器显示谐波电流与输入值比较结果如下：由表中可以看出，实测值与输入值比较，误差满足GB/T 19862-2005中规定的允许误差要求。

注：表中当输入谐波电流含有率＜3%时，允许误差为绝对误差，当输入谐波含有率≥3%时，允许误差为相对误差。

由表中可以看出，实测值与输入值比较，误差满足GB/T 19862-2005中规定的允许误差要求。

注：表中当输入谐波电流含有率＜3%时，允许误差为绝对误差，当输入谐波含有率≥3%时，允许误差为相对误差。

三、频率偏差四、三相不平衡度检验员：。

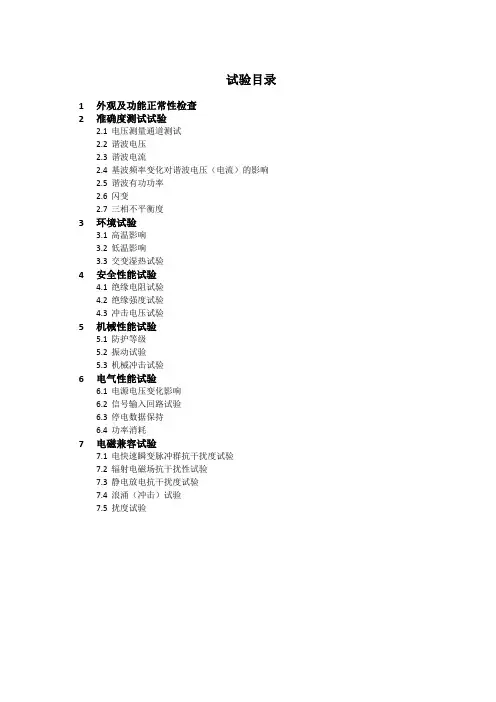

试验目录1外观及功能正常性检查2准确度测试试验2.1电压测量通道测试2.2谐波电压2.3谐波电流2.4基波频率变化对谐波电压（电流）的影响2.5谐波有功功率2.6闪变2.7三相不平衡度3环境试验3.1高温影响3.2低温影响3.3交变湿热试验4安全性能试验4.1绝缘电阻试验4.2绝缘强度试验4.3冲击电压试验5机械性能试验5.1防护等级5.2振动试验5.3机械冲击试验6电气性能试验6.1电源电压变化影响6.2信号输入回路试验6.3停电数据保持6.4功率消耗7电磁兼容试验7.1电快速瞬变脉冲群抗干扰度试验7.2辐射电磁场抗干扰性试验7.3静电放电抗干扰度试验7.4浪涌（冲击）试验7.5扰度试验检测用设备：（1）标准器必须经过量值溯源，并在有效期内；（2）标准器的测量不确定度应优于被检仪器所允许误差的1/3，分辨力优于被检仪器的1/10；（3）用三相比较法检定三相不平衡度的三相标准比较仪，电压、电流幅值测量误差不超过0.05%，相位测量误差不超过0.05°。

一外观及功能正常性检查检测依据：DL/T1028-2006 电能质量测试分析仪检定规程（1）被检仪器外观应完整无破损，型号规格，生产厂家，仪器编号等标识应清晰；（2）被检仪器应在额定工作条件下放置12h以上，并按照说明书预热。

（3）开机后，被检仪器能正常工作，各种显示正确，各开关和操作按键正常。

包括：显示功能，通讯接口，权限管理功能，设置功能，统计功能，记录存储功能等。

（4）有专用附件的，要与被检仪器一起进行检定，附件上的编号与仪器通道相对应。

二准确度测试试验检测依据：DL/T1028-2006 电能质量测试分析仪检定规程1、电压测量通道试验测试设备：FLUKE 6100电能标准功率源（1）分辨率：电压显示分辨率：频率显示分辨率：（2）测量范围：电压测试范围：频率测试范围：（3）电压准确度测试测试方法：（1）连接线路图如图1；图1 电压准确度检定示意图（3）计算电压准确度γU。

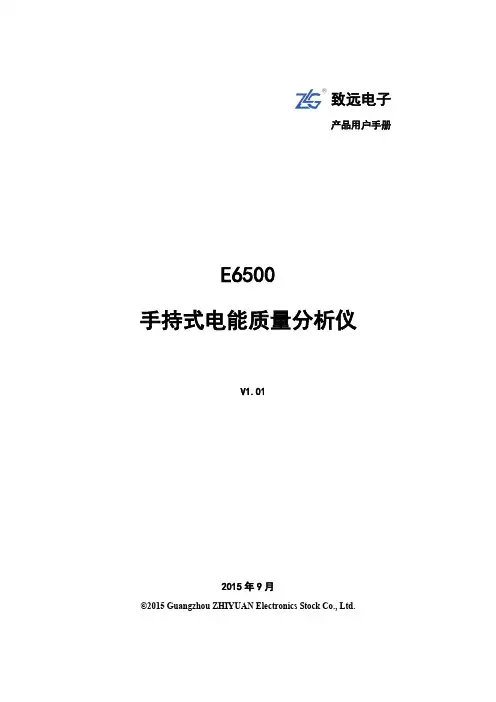

产品用户手册E6500手持式电能质量分析仪V1.012015年9月©2015 Guangzhou ZHIYUAN Electronics Stock Co., Ltd.致远电子产品用户手册 << IE6500电能质量分析仪 关于本说明书本说明书提供如何以安全的方式使用E6500 手持式电能质量分析仪的准确信息。

说明书中详细介绍了安全、规范的操作要领，以及各种测量模式的使用流程。

请您在使用仪器前，完整地阅读完本说明书。

产品清单表1-1 配件清单列表注：用户在收到产品后，请按照表1-1的清单检查配件的完整性，如果缺少配件，请与销售人员联系。

图1-1 E6500产品配件示意图致远电子II >> 产品用户手册E6500电能质量分析仪法律声明版权所有© 广州致远电子有限公司2013，保留一切权利。

未经广州致远电子有限公司书面同意，任何单位和个人不得擅自摘抄、复制本手册内容的部分或全部内容，不得以任何形式传播。

本手册描述的产品中，可能包含广州致远电子有限公司记起可能存在的许可人享有版权的软件。

除非获得相关权利人的许可，否则，任何人不得以任何形式对前述软件进行复制、分发、修改、摘录、反汇编、反编译、解密、出租、转让、分许可等侵犯软件版权的行为，但是适用法禁止此类限制的除外。

商标声明是广州致远电子有限公司的商标或者注册商标。

在本手册以及本手册描述的产品中，出现的其他商标、产品名称、服务名称以及公司名称，由其各自的所有人拥有。

注意由于本产品支持不同型号的电流钳，电流环配件，因此本手册中的描述可能与您购买的产品或者其附件并非完全一一对应。

用户不要拆解机器，如需维修，请与销售人员联系。

广州致远电子有限公司保留随时修改本手册中任何信息的权利，无需提前通知且不承担任何责任。

责任限制本手册中的内容均“按照现状”提供，除非适用法要求，广州致远电子有限公司对本手册中的所有内容不提供任何明示或暗示的保证，包括但不限于适销性或者适用于某一特定目的的保证。

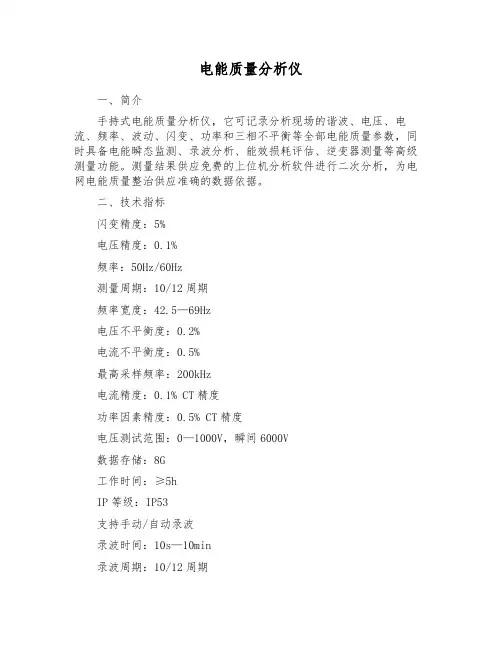

电能质量分析仪一、简介手持式电能质量分析仪，它可记录分析现场的谐波、电压、电流、频率、波动、闪变、功率和三相不平衡等全部电能质量参数，同时具备电能瞬态监测、录波分析、能效损耗评估、逆变器测量等高级测量功能。

测量结果供应免费的上位机分析软件进行二次分析，为电网电能质量整治供应准确的数据依据。

二、技术指标闪变精度：5%电压精度：0.1%频率：50Hz/60Hz测量周期：10/12周期频率宽度：42.5—69Hz电压不平衡度：0.2%电流不平衡度：0.5%最高采样频率：200kHz电流精度：0.1% CT精度功率因素精度：0.5% CT精度电压测试范围：0—1000V，瞬间6000V数据存储：8G工作时间：≥5hIP等级：IP53支持手动/自动录波录波时间：10s—10min录波周期：10/12周期最小记录时间间隔：0.2sUSB传输速度：≥17M/S谐波测量：50次/50Hz—2500Hz录波采样点：128/256/512点/周期安全等级：600 V CAT IV/1000 V CAT III中英文界面设置支持多互感器品牌逆变器测量：单相/三相能量损耗分析：货币统计免费专业上位机分析软件瞬态监测：捕获最短50us波形符合IEC61000—4—7谐波测量标准符合IEEE 1459、DIN 40110算法符合IEC61000—4—15闪变测量标准间谐波测量：50次/25Hz—2475Hz高次谐波：35次/2100Hz—8900Hz三、高级测量功能1.录波分析支持1—10min录波功能，支持自定义采样点记录原始波形，PC专业上位机分析软件二次分析波形，更有效分析电网故障原因。

2.参数统计全面对电能质量参数进行记录和数据分析。

最小记录间隔为0.2s，记录的数据可供上位机软件二次分析，并可以生成自定义或国标报表。

3.瞬态监测200kHz高速定频采样，可捕获最短50us波形瞬间脉冲，捕获快速变动的波形数据，同时支持瞬态事件无损录波功能。

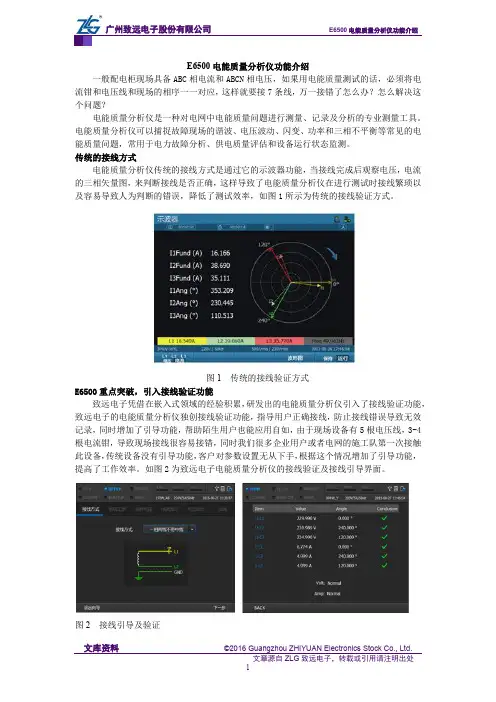

E6500电能质量分析仪功能介绍一般配电柜现场具备ABC相电流和ABCN相电压，如果用电能质量测试的话，必须将电流钳和电压线和现场的相序一一对应，这样就要接7条线，万一接错了怎么办？怎么解决这个问题？电能质量分析仪是一种对电网中电能质量问题进行测量、记录及分析的专业测量工具。

电能质量分析仪可以捕捉故障现场的谐波、电压波动、闪变、功率和三相不平衡等常见的电能质量问题，常用于电力故障分析、供电质量评估和设备运行状态监测。

传统的接线方式电能质量分析仪传统的接线方式是通过它的示波器功能，当接线完成后观察电压，电流的三相矢量图，来判断接线是否正确，这样导致了电能质量分析仪在进行测试时接线繁琐以及容易导致人为判断的错误，降低了测试效率，如图1所示为传统的接线验证方式。

图1 传统的接线验证方式E6500重点突破，引入接线验证功能致远电子凭借在嵌入式领域的经验积累，研发出的电能质量分析仪引入了接线验证功能，致远电子的电能质量分析仪独创接线验证功能，指导用户正确接线，防止接线错误导致无效记录，同时增加了引导功能，帮助陌生用户也能应用自如，由于现场设备有5根电压线，3-4根电流钳，导致现场接线很容易接错，同时我们很多企业用户或者电网的施工队第一次接触此设备，传统设备没有引导功能，客户对参数设置无从下手，根据这个情况增加了引导功能，提高了工作效率。

如图2为致远电子电能质量分析仪的接线验证及接线引导界面。

图2 接线引导及验证其他功能特色功能录波分析E6500 电能质量分析仪独创录波分析功能，支持自定义128/256/512点/周期采样，记录原始波形，可以有效的帮助客户查找和分析电能质量问题，录波文件可供上位机软件二次分析，并可以生成自定义或国标报表。

图3 录波分析瞬态监测致远电子的E6500电能质量分析仪具有专业的16位采样芯片，200kHz高速定频采样，支持支持峰值检测法、滑动窗口法、dv/dt法，阈值可自定义，可捕获最短1/200kHz即5μs 波形瞬间脉冲，同时支持瞬态事件无损录波功能，让用户发现难以察觉和间歇性的问题。

电能质量测试报告电能质量测试测试报告测试人员：xxx报告撰写：xxx批准：xxx单位：xxx2013年3月目次1 测试概况 (4)2 测试依据 (4)3 测试仪器 (6)4 测试参数 (10)5 测试现场接线图 (10)6 . 4AA12出线测试结果及其分析 (11)6.1 4AA12出线电压水平 (11) (11) (12) (13) (14)6.2 电压总畸变率 (15)6.3 电压不平衡度 (18)6.4 电压闪变 (19)7、3AA16出线测试结果及其分析 (21)7.1 3AA16出线电压水平 (21) (21) (22) (23) (24)7.2 电压总畸变率 (24)7.3 电压不平衡度 (28)7.4电压闪变 (29)8 测试结论 (30)1 测试概况xxx有两台UPS电源，主要用于给BCS医疗系统供电。

该UPS由泰高系统有限公司提供，型号为：RSOAVR 60KVA/380V 在线式，每个电源柜中装载29块（阳光）电池，使用至今电池未发现漏液现象。

近期以来，晚上开启日用灯后，该UPS电源柜偶尔会发生异常报警（三声报警，无信息提示），具体原因不详。

为了分析该报警是否与谐波污染有关系，该公司拟对UPS电源380V母线及出线的谐波水平进行测试。

应xxx公司要求，2016年xx月xx日至xx月xx日，xxxxxx有限公司对xxxx有限公司两台UPS供电设备出口母线进行了一次谐波测试。

2 测试依据该项测试依据GB/T14549-93电能质量公用电网谐波国家标准进行。

GB/T14549-93各级电压等级谐波限值规定如下表1, 公共连接点的全部用户向该点注入的谐波电流允许值见表2。

•••••••• 表1：公用电网谐波电压（相电压）限值电网标称电压kV 电压总谐波畸变率 各次谐波电压含有奇次 偶次 0.385.0 4.0 2.0表2:注入公共连接点的谐波电流允许值••••••••由于PCC 点的短路容量不同于假定基准最小短路容量,应按照国标附录B 进行换算,换算公式如下：hp k2k1h I S S I式中∶k1S ：公共连接点的最小短路容量,MVA ；k2S ：基准短路容量,MVA ；hp I ：表2中的第h 次谐波电流允许值,A ；h I ：短路容量为S k1时的第h 次谐波电流允许值,A 。

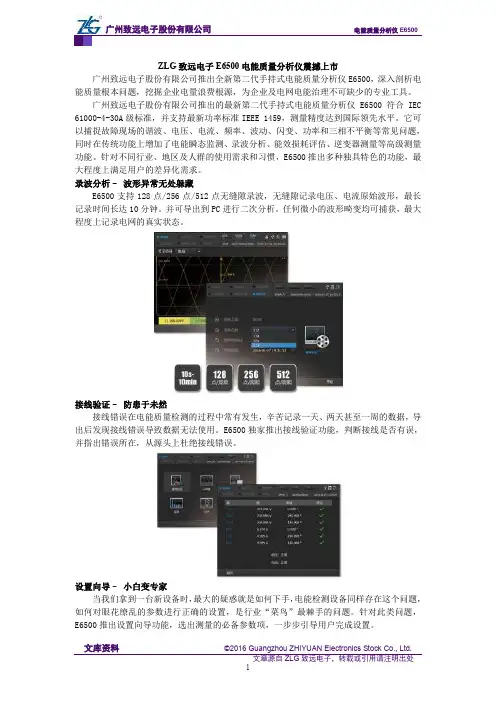

ZLG致远电子E6500电能质量分析仪震撼上市广州致远电子股份有限公司推出全新第二代手持式电能质量分析仪E6500，深入剖析电能质量根本问题，挖掘企业电量浪费根源，为企业及电网电能治理不可缺少的专业工具。

广州致远电子股份有限公司推出的最新第二代手持式电能质量分析仪E6500符合IEC 61000-4-30A级标准，并支持最新功率标准IEEE 1459，测量精度达到国际领先水平。

它可以捕捉故障现场的谐波、电压、电流、频率、波动、闪变、功率和三相不平衡等常见问题，同时在传统功能上增加了电能瞬态监测、录波分析、能效损耗评估、逆变器测量等高级测量功能。

针对不同行业、地区及人群的使用需求和习惯，E6500推出多种独具特色的功能，最大程度上满足用户的差异化需求。

录波分析–波形异常无处躲藏E6500支持128点/256点/512点无缝隙录波，无缝隙记录电压、电流原始波形，最长记录时间长达10分钟。

并可导出到PC进行二次分析。

任何微小的波形畸变均可捕获，最大程度上记录电网的真实状态。

接线验证–防患于未然接线错误在电能质量检测的过程中常有发生，辛苦记录一天、两天甚至一周的数据，导出后发现接线错误导致数据无法使用。

E6500独家推出接线验证功能，判断接线是否有误，并指出错误所在，从源头上杜绝接线错误。

设置向导–小白变专家当我们拿到一台新设备时，最大的疑惑就是如何下手，电能检测设备同样存在这个问题，如何对眼花缭乱的参数进行正确的设置，是行业“菜鸟”最棘手的问题。

针对此类问题，E6500推出设置向导功能，选出测量的必备参数项，一步步引导用户完成设置。

瞬态测量–无“微”不至电压波形瞬变在电网中时有发生，对波形或峰值敏感元器件有较大的危害，波形瞬变通常持续时间短、幅值波动大，在电压有效值上无法体现。

E6500支持瞬态测量，采样率可达200kS/s，最短可捕获50μs的波形畸变，幅值可到6000V。

逆变器测量–效率至上随着新能源的快速发展，如光伏发电和风力发电，逆变器的使用量也在逐步增长，逆变器的转换效率是衡量逆变器优劣的重要参数。

各级电网电能质量指标国标及IEC标准对仪器准确度要求规范电能质量分析仪精度参差不齐，各项标准要求不一，那么对于常说的A、S和B级精度，你确实了解等级区别吗？国标中对仪器精度要求又如何呢？不久之前电力公众号曾推出一篇文章《各等级电网电能质量指标国标要求》，对国家要求的各项电能质量标准做了充分介绍。

国家电能质量标准主要包括：供电电压偏差、电压波动与闪变、公用电网谐波、公用电网间谐波、三相电压不平衡、电力系统频率偏差、暂时过电压和瞬态过电压，共计七项标准。

每一项国家标准在对电能质量做出具体要求的同时，对测量仪器也做出精度要求，今天我们就一起看看这些国标以及IEC61000-4-30系列标准中对于仪器的精度要求吧。

介绍之前我们首先需要学习一下IEC61000-4-30中对电力仪器做出的测量方法的等级划分，对于每个参数的测量，定义了三个级别（A、S和B）。

对于每个级别，说明了测量方法和相应的性能要求。

图1 IEC规定划分级别“A”级代表“Advance（先进）”，A级用于要求精密测量的场合，例如，可能要求解决争议的合同应用、验证是否符合标准要求等。

在测量相同信号时，采用两种都符合A级要求的不同仪器对任一参数的测量，都应在所规定的的不确定度范围内得出一致的结果。

“S”级代表“Surveys（调查）”，S级用于统计应用，例如调查，或可能采用有限的参数子集的电能质量评估。

虽然S级采用与A级一样的测量间隔，但S级的处理过程要求比较低。

“B”级代表“Basic（基本）”，定义B级是为了避免使现在的许多仪器的设计被废弃掉。

对于新的设计，IEC不推荐“B”或“Basic”，因为B级在今后的IEC标准版本中可能会被删除。

了解完老外的标准，再看看我们国家对于电力仪器精度划分。

国标中对于仪器准确度分为A级与B级，具体每项电能质量对应不同的仪器等级。

我们分项来细看。

1.电压偏差《IEC61000-4-30-2008电磁兼容(EMC)试验和测量技术电能质量测量方法》中对于输入电压幅值规定如下表。

智能电网电能质量监测与分析技术实验报告一、实验目的随着智能电网的快速发展，电能质量问题日益受到关注。

本次实验旨在深入研究智能电网中电能质量的监测与分析技术，掌握电能质量的各项指标及其测量方法，分析影响电能质量的因素，并提出相应的改善措施。

二、实验原理电能质量是指供电装置在正常工作情况下不中断和干扰用户使用电力的物理特性，包括电压、电流、频率、谐波、三相不平衡度等多个方面。

通过使用专业的电能质量监测设备，可以对电网中的电能质量参数进行实时测量和记录。

对于电压和电流的测量，通常采用互感器将高电压和大电流转换为适合测量的小信号，然后通过模数转换和数据处理得到准确的数值。

谐波分析则基于傅里叶变换原理，将复杂的周期性信号分解为不同频率的正弦波分量，从而确定谐波的含量和频率。

三相不平衡度的计算则基于三相电压或电流的矢量关系。

三、实验设备与环境本次实验使用了以下主要设备：1、电能质量分析仪：具备高精度的电压、电流测量功能，能够同时分析多种电能质量指标，如谐波、闪变、不平衡度等。

2、计算机：用于存储和处理测量数据，并运行相关的分析软件。

实验在一个模拟的智能电网实验室环境中进行，该环境能够模拟不同类型的负载变化和电网故障情况，以全面评估电能质量。

四、实验步骤1、设备连接与校准将电能质量分析仪正确连接到电网的测量点，确保连接牢固且信号传输正常。

然后对仪器进行校准，以保证测量结果的准确性。

2、设定测量参数根据实验要求，在电能质量分析仪中设置需要测量的电能质量指标，如电压偏差、谐波含量、频率偏差、三相不平衡度等，并确定测量的时间间隔和数据存储方式。

3、负载变化实验逐步增加和减少不同类型的负载，如线性负载（电阻、电感、电容）和非线性负载（整流器、变频器等），观察并记录电能质量指标的变化。

4、电网故障模拟模拟电网中的短路故障、断路故障等，记录故障发生前后电能质量的变化情况。

5、数据采集与存储在实验过程中，电能质量分析仪持续采集数据，并将其存储到计算机中，以便后续分析。

∙基本电能质量测量方法∙2008-2-29 15:22:00 来源：美国福禄克公司北京代表处虽然我们享受着固态技术的发展所带来的巨大好处，但在实际上，处于这一技术核心地位的微电子技术却依赖着清洁电能。

更快的速度和更低的电压，意味着对电能质量有着更高的要求。

电能质量 (PQ) 涉及面较广，从像电压突降、骤升、中断以及瞬变这样的电压干扰，一直到电流谐波以及高性能布线和接地。

不良电能质量的症状包括设备间歇锁定和复位、数据受到破坏、设备提前出现故障以及没有任何表面原因的部件过热等。

最终的结果是生产中断、生产效率下降以及人员受到危害。

从问题现场开始检查排查电能质量问题的一个方法是，从尽可能靠近受影响负载的位置开始检查。

受影响的负载是功能发生异常的灵敏负载，通常为电子负载。

在怀疑存在电能质量问题时，您要进行的一部分工作就是要将电能质量问题这一原因与其它可能原因（硬件？软件？）隔离开。

就像侦探一样，要从犯罪现场开始调查。

这种自下而上的方法会使您大有收获。

这需要敏锐的眼光和进行一些基本测量。

另外一种方法是使用一个三相监视仪从电力进线处开始检查，逐步查找到受影响的负载。

如果问题起源于公用电站，则这种方法是非常有用的。

然而，反复进行的调查已得出结论，绝大多数电能质量问题是出在设施中。

实际上，作为一般规则，电能质量在电力进线处（与公用电力相连的位置）是最好的，并随着在配电系统中向下游移动而发生恶化。

这是因为设施本身的负载引发了问题。

另外一个明显的事实是，75% 的电能质量问题与接线和接地问题有关！因此，许多电能质量管理机构建议，一个合理的故障排查流程是，首先诊断建筑内的电气基础设施，然后在必要时进行监视。

我们的自下而上的故障排查步骤可帮助您完成这一探查工作。

开始步骤1. 制作一个路线图：如果不了解被调查位置的情况，就很难诊断出电能质量问题。

开始时，您可以先确定位置，或重新构建现场的一个单线图。

通过该单线图，可识别出交流电源以及它们所供电的负载。

简易电能质量监测装置目录一、系统设计方案及原理图 (3)1.1 设计要求 (3)1.2设计思想 (3)二、系统硬件设计 (5)2.1信号波一周期采样点数的确定 (5)2.2 电路设计图 (5)2.2.1 移相电路 (5)2.2.2 整形电路 (5)2.2.3 采样电路 (6)2.2.4 总电路图 (7)2.3电路分析 (7)3 软件设计 (8)3.1 主程序流程图 (8)3.2各子程序流程图 (8)4 系统测试 (14)4.1测试仪器及测量方法 (14)4.2测试结果及分析 (14)5结束语 (15)参考文献 (15)附录 (16)程序附录1： (16)摘要：本简易电能质量检测装置由单片机控制模块，电源模块，信号变换与处理模块等构成。

c8051F020为主控单片机，它能准确的完成同时对一路工频交流电的频率、电压有效值、电流有效值、有功功率、无功功率、功率因素等进行测量。

通过软件对输入电压信号进行实时采样。

系统调试时，用函数发生器输出正弦电压信号作为交流信号的电压信号输入，此电压信号经自制的移向电路相后代表同一路信号的电路信号输入。

关键词：电能质量单片机工频交流电一、系统设计方案及原理图1.1 设计要求1、测量交流输入电压有效值频率：50Hz；测量范围：100～500V；准确度：±0.5％。

2、测量交流输入电流有效值频率：50Hz；测量范围：10～50A；准确度：±0.5％。

3、测量有功功率P（单位为W）、无功功率Q（单位为var）、视在功率S（单位为V A）及功率因数PF（功率因数为有功功率与视在功率之比）。

有功功率、无功功率、视在功率准确度：±2％；功率因数显示格式：0.00~0.99。

4、在交流电压、交流电流、有功功率、无功功率、视在功率的测试过程中，能够记录它们的最大值和最小值。

1.2设计思想通过分析题目，本检测装置主要有主控制器模块、显示模块、按键模块和信号变换与处理模块等组成。
