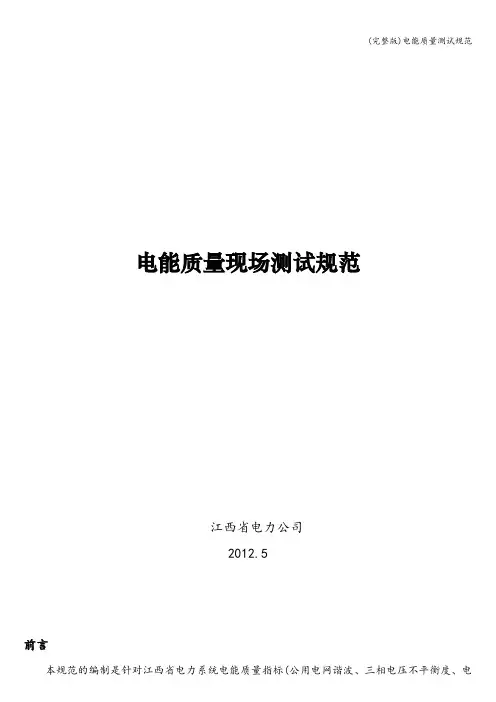

电能质量现场测试规范
江西省电力公司
2012.5
前言
本规范的编制是针对江西省电力系统电能质量指标(公用电网谐波、三相电压不平衡度、电压波动及闪变)测试而制订。
一、范围
本规范适用于发电厂、变电站、用户端电能质量指标(公用电网谐波、三相电压不平衡度、电压波动及闪变)现场测试。
二、引用标准
GB/T14549-1993 《电能质量公用电网谐波》
GB/T15543-2008 《电能质量三相电压允许不平衡度》
GB/T 12326-2008 《电能质量电压波动和闪变》
电能质量综合测试分析仪技术说明书
三、测试前准备工作
3.1 人员要求
1）现场工作人员应身体健康、精神状态良好。
2）必须具备必要的电气知识、掌握本专业作业技能。
3）认真学习了本测试规范。
4）熟悉《电业安全工作规程》相关知识，并经考试合格。
5）有强烈的安全责任感。
3.2 工器具及材料
1）个人工具箱1套。
2）电能质量综合测试分析仪若干套（在有效期内）。
3）数字万用表1只（在有效期内）。
4）试验接线3套。
5）绝缘胶布1卷。
6）毛刷2把（1.5″）。
7）手电筒1个。
3.3 现场准备工作
1）开工前两天内，准备好本次测试所需电能质量综合测试分析仪、工器具、相关图纸，收集所测线路或机组的PT、CT变比，现场运行方式、供电主变容量、谐波源用户协议容量等相关技术资料。电能质量综合测试分析仪的电压、电流回路完好，工器具应试验合格，满足本次测试的要求，材料应齐全，图纸及资料应附合现场实际情况。
2）被测试单位根据现场工作时间和工作内容落实工作票，工作票应填写正确，并按《电业安全工作规程》相关部分执行。
3.4 安全提示
1）本规范所做测试不需拆动二次回路，测试中严禁拆动二次回路。
2）电流二次回路开路，易引起人员伤亡及设备损坏。
3）电压二次回路短路，易引起人员伤亡、设备损坏及保护误动。
3.5安全措施
1）做安全技术措施前应先检查附录A中的《现场安全技术措施》和实际接线及图纸是否一致，如发现不一致，及时向专业技术人员汇报，经确认无误后及时修改，修改正确后严格执行附录A中的《现场安全技术措施》。
2）检查在被测试设备相邻运行设备上确挂有红布幔。
3）必须正确使用工器具及仪器仪表。
4）严禁交、直流电压回路短路或接地。
5）严禁交流电流回路开路。
6）工作中应使用绝缘工具并戴手套。
7）在保护室内严禁使用无线通讯设备。
8）严禁电流回路开路或失去接地点，防止引起人员伤亡及设备损坏。
9）进入工作现场，必须正确使用劳保用品。
3.6 测试仪器的检查
1）检查测试仪器的电压输入方式是否与现场对应。若现场仅有三相三线，则应把电压输入线接成三相三线方式。在现场，尽可能找到三相四线的接线方式，以提高测试的准确度。
2）用万用表20MΩ电阻档检查测试仪器的电压输入端，应确认无短路，即电阻应＞＞0（不同仪器输入电阻不一样）。
四、测试程序及测试标准
4.1 开工
1）工作票负责人会同工作票许可人检查工作票上所列安全措施是否正确完备，经现场核查无误后，与工作票许可人办理工作票许可手续。
2）开工前工作负责人检查所有工作人员是否正确使用劳保品，并由工作负责人带领进入作业现场并在工作现场向所有工作人员详细交待作业任务、安全措施和安全注意事项、设备状态及人员分工，全体工作人员应明确作业范围、进度要求等内容，并在到位人员签字栏内分别签名。
3）根据“现场工作安全技术措施”( 见附录A)的要求，完成安全技术措施并逐项打上已执行的标记，在作好安全措施后，方可开工。
4.2 测试电源的使用
1）接电源前应先验电，用万用表交流电压（量程大于220V）档，确认电源的电压等级和电源类型无误后，方可把仪器电源线接入。电源由被测试单位人员接取。2）尽可能使用检修电源，无检修电源时也可使用墙插电源。但无论哪种电源，其电源引出处的引出线都应先固定，以防在测试过程中电源意外脱落造成电源短路或测试中断。
4.3 工作内容和工艺标准
1）给测试仪器上电，并对测试仪器进行设置（不同的测试仪器设置方法不同）。2）在监护人的监督下，将测试仪器的电流钳接入现场测试目标的二次回路。接好后验证电流钳确已完全闭合并锁紧。用绝缘色标带将三个电流钳的引线固定，以防电流钳的重力把电流二次拉开造成电流二次回路开路的严重事故。
3）在监护人的监督下，将测试仪器的电压线接入现场测试目标的二次回路。注意：（1）、先接电压的地线，后接其它线；（2）、尽可能选用直插的电压端子排接电压线；（3）、若使用鳄鱼夹，应用绝缘带先把鳄鱼夹的金属件完全包住，以防造成电压短路；（4）、若使用端子排上的带电压的备用端子，尽可能用单芯绝缘铜线引出，注意该从引出线的引出部分到测试夹的连接处都应是绝缘状
态，以防意外致使造成电压短路。（5）、坚决杜绝松开原电压端子接入电压测试线的方法进行测试。（6）、全部电压测试线接好后，用绝缘色标带将电压测试引线固定，以防外力将电压测试线拉开，造成电压二次回路短路的严重事故。4）母线PT、线路CT的测量精度必须满足GB/T14549-1993《电能质量公用电网谐波》、GB/T15543-2008《电能质量三相电压允许不平衡度》、GB/T 12326-2008《电能质量电压波动和闪变》的要求。
5）全部测试线接好并固定后，在测试仪器上验证测试线是否接好。简单方法是看电压、电流是否全部是预想中的数值。
6）电压、电流全部是预想中的数值，清理现场，保留仪器在现场测试，工作人员撤出。
4.4 退出测试工作
1）在监护人的监督下，将电压测试线退出，注意（1）、先逐个退出A、B、C测试线，后退出测试地线。（2）、退出过程中切记严防任意两个测试夹短路。2）在监护人的监督下，将电流测试线退出，注意取出电流钳的力度合适，防止拉开电流二次回路。
3）把各测试线从测试仪器上卸下。
4）保存测试仪器上的数据，关机。
5）切断试验仪器用工作电源。
6）全体工作班人员清扫、整理现场，清点工具及回收材料；一般废弃物应放在就近城市环卫系统设定的垃圾箱内，不得随便乱扔。
7）工作负责人周密检查施工现场，检查施工现场是否有遗留的工具、材料。8）状态检查，严防遗漏项目。
9）经值班员验收合格，并在验收记录卡上各方签字后，办理工作票终结手续。
