复合逻辑门电路

复合逻辑门电路及其应用典型练习题5注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．在制作光控电路的实验中，某同学按如图所示电路将组件安装完毕后，发现将装置置入黑暗环境中接通电源时，灯泡不发光，原因可能是（）A ．二极管两极接反B ．1R 与G R 位置颠倒C ．1R 阻值太小D ．灯泡断路【答案】ABD【详解】由题可知，若二极管接反，当光线暗时，二极管上为负向电压，无法导通，灯泡不亮，A 正确；若R 1与R G 位置颠倒，则光线较暗时，Y 端为高电平，二极管不导通，灯泡不发光，B 正确；若R 1阻值太小，Y 端一直为低电平，灯泡一直发光，C 错误;灯泡断路时无法发光，D 正确.故选ABD2．如图为用“与”门、蜂鸣器等元件组成的简易控制电路.当蜂鸣器鸣叫时，电键1S 、2S 所处的状态为( )A ．1S 、2S 都断开B ．1S 、2S 都闭合C ．1S 断开，2S 闭合D ．1S 闭合，2S 断开【答案】ACD【详解】要使蜂鸣器L发声，那么L两端要有电势差，由图可知，蜂鸣器上端的电势为5V，那么要有电压差，蜂鸣器下端的电压应该为低电势，即图中与门的输出应为低电势.根据与门特点，只要有一个输入端为低电势，输出就为低电势.根据电路图可知，两开关断开时，输入均为低电平，只要有一个断开，即可使蜂鸣器鸣叫，ACD均符合；3．如图所示的电路中能让台灯亮起来的是()A．B．C．D．【答案】BD【分析】与门的特点是当所有条件都满足时事件才能发生，或门的特点是当有条件满足，事件就能发生，非门的特点是输入状态和输出状态完全相反，根据门电路的特点进行判断分析．【详解】A．输入与门的是高电势和低电势，则输出为低电势，则灯泡不亮，A错误；B．输入或门的是高电势和低电势，则输出为高电势，则灯泡亮，B正确；C．输入非门的是高电势，则输出为低电势，则灯泡不亮，C错误；D．输入与门的是高电势和低电势，输出为低电势，灯泡处于高电势和低电势之间，灯泡亮，D正确．故选BD。

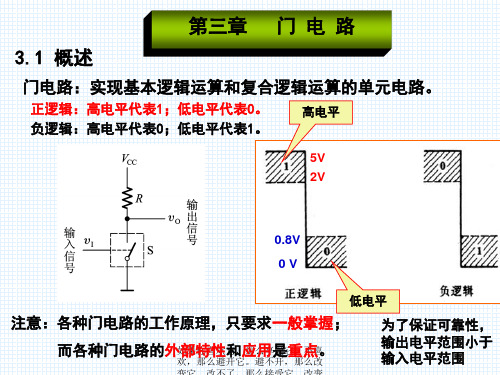

门电路及组合逻辑电路电子教案第一章：数字电路基础1.1 数字电路概述数字电路的定义数字电路的特点数字电路的应用领域1.2 数字电路的基本概念逻辑值和逻辑运算逻辑门和逻辑函数逻辑函数的表示方法1.3 数字电路的分类组合逻辑电路时序逻辑电路混合逻辑电路第二章：门电路2.1 基本门电路与门（AND gate）或门（OR gate）非门（NOT gate）2.2 复合门电路与非门（AND-NOR gate）或非门（OR-NAND gate）与或门（AND-OR gate）或与门（OR-AND gate）2.3 门电路的应用逻辑门电路的设计方法门电路在数字系统中的应用实例第三章：组合逻辑电路3.1 组合逻辑电路概述组合逻辑电路的定义组合逻辑电路的特点组合逻辑电路的应用领域3.2 组合逻辑电路的分析和设计方法组合逻辑电路的分析方法组合逻辑电路的设计方法3.3 常见的组合逻辑电路加法器（Adder）减法器（Subtractor）多路选择器（Multiplexer）编码器（Enr）译码器（Der）第四章：逻辑函数和逻辑门的关系4.1 逻辑函数的定义和表示方法逻辑函数的定义逻辑函数的表示方法4.2 逻辑函数的性质和运算规则逻辑函数的性质逻辑函数的运算规则4.3 逻辑函数的化简方法逻辑函数化简的意义常用的逻辑函数化简方法第五章：组合逻辑电路的设计实例5.1 组合逻辑电路设计实例一：4位加法器设计要求电路原理图逻辑表达式5.2 组合逻辑电路设计实例二：2位乘法器设计要求电路原理图逻辑表达式5.3 组合逻辑电路设计实例三：数字信号处理器设计要求电路原理图逻辑表达式第六章：时序逻辑电路6.1 时序逻辑电路概述时序逻辑电路的定义时序逻辑电路的特点时序逻辑电路的应用领域6.2 触发器（Flip-Flop）基本触发器类型触发器的真值表和时序图触发器的功能描述6.3 计数器（Counter）计数器的定义和分类同步计数器和异步计数器计数器的应用实例第七章：数字电路仿真软件的使用7.1 数字电路仿真软件概述数字电路仿真软件的定义数字电路仿真软件的作用常见数字电路仿真软件介绍7.2 Proteus软件的使用Proteus软件的安装与启动Proteus软件的基本操作Proteus软件在数字电路设计中的应用实例7.3 Multisim软件的使用Multisim软件的安装与启动Multisim软件的基本操作Multisim软件在数字电路设计中的应用实例第八章：数字电路的测试与维护8.1 数字电路测试的目的和意义数字电路测试的定义数字电路测试的目的和意义数字电路测试的分类8.2 数字电路测试方法静态测试方法动态测试方法测试序列的设计方法8.3 数字电路的维护数字电路维护的基本原则数字电路维护的方法和技巧数字电路维护中常见问题及解决方法第九章：数字电路在实际应用中的案例分析9.1 数字电路在通信系统中的应用通信系统的基本原理数字电路在通信系统中的应用实例9.2 数字电路在计算机系统中的应用计算机系统的基本组成数字电路在计算机系统中的应用实例9.3 数字电路在工业控制系统中的应用工业控制系统的基本原理数字电路在工业控制系统中的应用实例第十章：课程总结与拓展学习10.1 课程总结门电路及组合逻辑电路的基本概念数字电路的设计方法与步骤数字电路在实际应用中的案例分析10.2 拓展学习建议数字电路领域的最新研究动态推荐的学习资料和参考书籍实践项目与课程设计的建议重点和难点解析重点环节1：逻辑值和逻辑运算逻辑值是数字电路中的基础，包括逻辑0和逻辑1。

复合逻辑门电路及其应用典型练习题3注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．如图所示为“或”门逻辑电路，真值表中输出端Z从上至下的取值顺序是()A．0010B．1101C．1100D．0001【答案】B【分析】直接看逻辑电路的符号，可知其为或门，根据或门的特点是只有满足一个条件，事件就会发生，即输入中只要有一个为1，输出就为1，可以判断出输出X的值．【详解】从给出的逻辑电路的符号，可知该逻辑电路为或门；或门的特点是只有满足一个条件，事件就会发生，即输入中只要有一个为1，输出就为1，则真值表中X为1，只有两个输入均为0时，才能输出为0；故B正确，ACD错误．故选B．【点睛】本题考查逻辑电路的符号和特点，解题的关键是熟记三种简单的逻辑电路：与门、或门和非门的符号以及特点．2．如图所示是由“与门”、“或门”和“非门”三个基本逻辑电路组成的一个组合逻辑电路，A、B、C为输入端，Z为输出端，在完成真值表时，输出端Z空格中从上到下依次填写都正确的是()A．00000010B．00010101C．00101010D．以上答案都不正确【答案】C【详解】A、B输入或门，C输入非门，两个输出端又同时输入与门，当A、B为0时，输出为0，C为0，输出为1，1和0输入与门，输出仍然为0．同理得出输出端Z为“0，1，0，1，0，1，0．故C正确，ABD错误．3．施密特触发器是具有特殊功能的非门,当加在它的输入端A的电压逐渐上升到某个值时,输出端Y会突然从高电平跳到低电平,而当输入端A的电压下降到另一个值时,Y会从低电平跳到高电平.如图是温度报警器电路示意图,RT是半导体热敏电阻,温度升高时电阻减少,下列分析正确的是A．升高温度时,A端电势降低;升高到某一温度时,Y端电势升高,蜂鸣器会发出报警声B．升高温度时,A端电势升高;升高到某一温度时,Y端电势降低,蜂鸣器会发出报警声C．增大R1时,A端电势降低;增大到某一值时,Y端势升高,蜂鸣器会发出报警声D．增大R1时,A端电势升高;增大到某一值时,Y端势降低,蜂鸣器不会发出报警声【答案】B【详解】AB、根据电路图知，当R T的温度升高时，R T减小，A端电势升高，经非门后，Y 端电势降低，蜂鸣器会发出报警，故B正确，A错误；CD、当增大R1时，A端电势升高，经非门后，Y端电势降低，蜂鸣器会发出报警声，故C、D错误；故选B．【点睛】根据电路图知，当R T的温度升高时，R T减小，A端电势升高，Y端电势降低，蜂鸣器会发出报警，当增大R1时，A端电势升高，Y端电势降低，蜂鸣器会发出报警声．4．如图所示是利用GMR设计的磁铁矿探测仪原理示意图，图中GMR在外磁场作用下，电阻会发生大幅度减小．下列说法正确的是A．若存在磁铁矿，则指示灯不亮；若将电阻R调大，该探测仪的灵敏度提高B．若存在磁铁矿，则指示灯亮；若将电阻R调大，该探测仪的灵敏度提高C．若存在磁铁矿，则指示灯不亮；若将电阻R调小，该探测仪的灵敏度提高D．若存在磁铁矿，则指示灯亮；若将电阻R调小，该探测仪的灵敏度提高【答案】B【详解】若存在磁铁矿，GMR的电阻会变小，所分担的电势差减小，输入门电路电势变高，非门的特点是输入状态和输出状态完全相反，则非门输出的电势变低，指示灯两端的电压较大，所以指示灯亮．将电阻R变大，GMR分担的电压相对变小，知磁场不太强时输入非门的电势也较高，则输出较低，指示灯两端的电压较大，可知灵敏度提高．故B正确，ACD 错误．故选B．5．如图为一逻辑电路，根据电路图完成它的真值表．其输出端从上到下排列的结果正确的是（）A．0 0 1 0B．0 0 1 1C．1 0 1 0D．0 0 0 1【答案】A【详解】当A输入为0，B输入为0时，从非门输出为1，从与门输出为0；当A输入为0，B输入为1时，从非门输出为0，从与门输出为0；当A输入为1，B输入为0时，从非门输出为1，从与门输出为1；当A输入为1，B输入为1时，从非门输出为0，从与门输出为0．故A项正确，BCD三项错误．【点睛】非门的特点是：输出状态与输入状态相反；与门的特点是：当所有条件都满足时，事件才能发生．解决本题的关键牢记各简单逻辑门的功能与特点．6．如图所示为三个门电路符号，A输入端全为“1”，B输入端全为“0”，下列说法正确的是( )A．甲为“非”门，输出为“1”B．乙为“或”门，输出为“0”C．乙为“与”门，输出为“0”D．丙为“或”门，输出为“0”【答案】C【分析】甲是“非”门，乙是“与”门，丙是“或”门．非门的特点输入状态和输出状态相反，与门的特点几个条件都满足，事件才能发生，或门得特点只要一个条件满足，事件就能发生．【详解】根据各种门电路的符号，知甲是“非”门，乙是“与”门，丙是“或”门.再根据各个门电路的特点，知甲输出为0，乙输出为0，丙输出为1，C正确．7．如图所示是一个火警报警装置的逻辑电路图．要做到低温时电铃不响，火警时产生高温，电铃响起．结合你所学过的知识，判断下列说法中正确的是：A．Rt必须是热敏电阻，低温时电阻值很小，高温时电阻值很大B．当高温时Rt阻值减小，X、P之间电压升高，电铃响起TC．虚线处应该接入一个“非”门元件D．为了提高灵敏度，应适当减小可变电阻R的阻值【答案】C【详解】A、热敏电阻，低温时电阻值很大，高温时电阻值很小，故A错误；BC、高温时热敏电阻阻值小,热敏电阻两端电压小,x点电位低,而要使电铃工作,电铃应接高电位,所以虚线框内为非门,故C正确；B错误；D、为了提高灵敏度，应适当增大可变电阻R的阻值，故D错误；综上所述本题答案是：C点睛：高温时,输出为高电势,低温时,输出为低电势,通过高温和低温时,分析出输入状态的电势,根据输入和输出的关系,确定门电路.8．如图示为两个非门和一个或门组成的复合门电路，选项正确的是（）A．输入11时输出是0B．输入10时输出是0C．输入11时输出是1D．输入00时输出是0【答案】A【详解】A、当A、B的输入为1，1，则输入与门为0，0，所以输出Y为0．故A正确，C 错误；B、当A、B的输入为1，0，则输入与门为0，1，所以输出Y为1．故B错误；D、当A、B的输入为0，0，则输入与门为1，1，所以输出Y为1．故D错误．故选A．9．热敏电阻是由半导体材料制成的，其电阻值随着温度的升高将按指数规律迅速减小．如图所示的电路图是一个应用“非”门构成的一个简易火警报警电路，则图中X框，Y框中应是（）A．X为热敏电阻，Y为定值电阻B．X为热敏电阻，Y为开关C．X为定值电阻，Y为热敏电阻D．X和Y均为热敏电阻【答案】C【详解】由图可知，D点接地，电势为0．当温度较低时，由于Y的电阻非常大，A点的电势接近5V，非门的输入端为高电势，因此非门的输出端为低电势，蜂呜器两端没有电压，蜂鸣器不报警．当火警发生时，温度升高导致Y的阻值变得很小，从而使输入端A点的电势接近0，非门输出端为高电势，这样蜂鸣器两端获得一个能发声的工作电压，蜂鸣器就会发出声音报警．所以Y为热敏电阻，X为定值电阻，用来调节报警器的灵敏度．故C正确；故选C.点睛：该题考查热敏电阻的特点与常见的逻辑电路，这部分内容相对比较抽象，理解三种逻辑电路的基本逻辑关系是重点．10．如图所示是一个路灯自动控制门电路，天黑了，路灯自动接通，天亮了，路灯自动熄灭，R G是光敏电阻(有光照射时，阻值会显著减小)，R是分压电阻，J是路灯总开关控制继电器(路灯电路未画)，虚线框内应安装的门电路是()A．“与”门电路B．“非”门电路C．“或”门电路D．前面三种电路都可以【答案】B【详解】有光照时，R G变小，R两端电压增大，即输入的为高电势，而J上电压必须小，继电器才不工作，路灯才是不亮的，所以应为非门电路，B正确。

复合逻辑门电路及其应用典型练习题10注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．用基本门电路通过各种组合方式可以达到不同的设计要求，从而构成各种组合逻辑电路，如图甲所示，把一个“与”门的输出端接入一个“非”门的输入端，实际上这个由基本门电路组合而成的电路叫做“与非”门，如图乙所示，现在已知两个输入端的工作波形图，试在丙图上画出输出端的工作波形图___________。

【答案】【详解】与门的特点是当所有条件都满足，事件才能发生，非门的特点是输入状态和输出状态完全相反；所以0，0经过与门输出为0，经过非门输出为1；0，1经过与门输出为0，经过非门输出为1；1，0经过与门输出为0，经过非门输出为1；1，1经过与门输出为1，经过非门输出为0，则真值表为输出端的工作波形图如图2．如图所示的两个按钮开关分别装在汽车的两扇门上。

只要其中任何一个开关处于开路状态，发光二极管（报警灯）就发光。

请你根据报警装置的要求，在电路图的虚线框内画出门电路符号，并说明该警报器的工作原理。

【答案】，原理见解析【详解】当1S闭合，2S断开时，A端输入低电压，B端输入高电压，通过或门，Y端输出高电压，发光二极管工作；当2S闭合，1S断开时，A端输入高电压，B端输入低电压，通过或门，Y端输出高电压，发光二极管工作；当1S、2S都断开时，A端输入高电压，B端输入高电压，通过或门，Y端输出高电压，发光二极管工作；当1S、2S都闭合时，A端输入低电压，B端输入低电压，通过或门，Y端输出低电压，发光二极管不工作。

3．某单位的仓库为了保证安全，不准一个人单独出入。

为此，在门上装了3把锁，只有甲、乙、丙三人均打开自己的锁时，门才能打开。

这个事例体现了什么逻辑关系？将锁打开记为“1”，不打开记为“0”，列出此逻辑运算的真值表。

【答案】【详解】设甲、乙、丙三人开锁情况用A、B、C逻辑变量表示，锁打开用“1”表示，锁不打开用“0”表示，门能否开用逻辑变量Y表示，列出真值表如下表所示。
