实验一简单逻辑电路的原理图设计实验目的（1）学习并掌握QuartusⅡ开发系统的基本操作。
（2）学习并掌握在QuartusⅡ中原理图设计电路的方法。
（3）掌握在QuartusⅡ中设计简单逻辑电路的方法。
（4）掌握CPLD/FPGA的开发流程。
（5）掌握EDA实验开发系统的使用。
实验仪器设备（1）PC一台。
（2）QuartusⅡ开发软件一套。
（3） EDA技术实验开发系统一套。
实验要求（1）预习教材中的相关内容。
（2）阅读并熟悉本次实验的内容。
（3）用图形输入方式完成电路设计。
（4）分析功能仿真与时序仿真的差别。
（5）下载电路到EDA实验系统验证结果。
实验任务设计一个２－４线译码器并进行仿真、下载验证。
（１）２－４线译码器的逻辑线路图，在QuartusⅡ软件中完成的２－４线原理图，如下图一所示。
（２）原理图设计，编译和仿真方法与步骤。
１） 建立工程，主要包括建立工程文件，选择需要加入的文件和库，选择目标器件，选择第三方EDA 工具，结束设置。
２） 建立原理图文件，主要包括建立原理图／图表模块文件，放置元件符号，连接各元器件并命名，保存文件。
３） 对设计进行编译。
４） 仿真，主要过程包括建立矢量波形文件，添加端口或结点，编辑输入信号并保存文件，仿真。
（３） 引脚图分配。
引脚分配是为了对所涉及的工程进行硬件测试，将输入输出信号锁定在器件确定的引脚上，选择Assignment|Pins 菜单命令，确定本项目所有的输入输出引脚名，然后重新编译工程。
（４） 下载编程／配置步骤。
当连接好实验系统的下载电缆后，打开Quartus Ⅱ７．２软件，Quartus Ⅱ软件主界面中选择Tools |Programer 菜单命令，打开编程器对话框，查看左上角的Hardware 栏中硬件是否已经安装。
VCCAINPUTVCCBINPUT OUT1OUTPUT OUT2OUTPUT OUT3OUTPUT OUT4OUTPUT AND2instAND2inst1AND2inst2AND2inst3NOTinst4NOTinst5图一 实验原理图实验报告与总结实验仿真结果与分析。

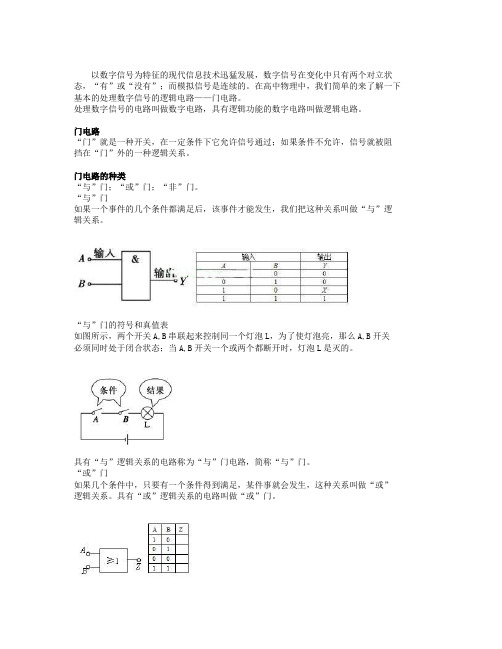

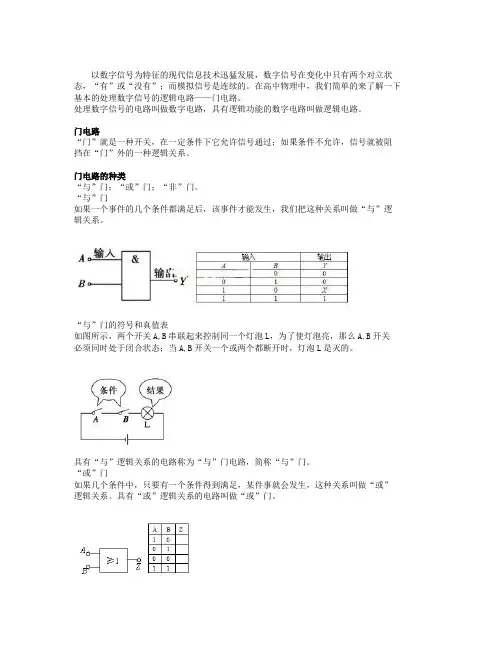

以数字信号为特征的现代信息技术迅猛发展，数字信号在变化中只有两个对立状态，“有”或“没有”；而模拟信号是连续的。
在高中物理中，我们简单的来了解一下基本的处理数字信号的逻辑电路——门电路。
处理数字信号的电路叫做数字电路，具有逻辑功能的数字电路叫做逻辑电路。
门电路“门”就是一种开关，在一定条件下它允许信号通过；如果条件不允许，信号就被阻挡在“门”外的一种逻辑关系。
门电路的种类“与”门；“或”门；“非”门。
“与”门如果一个事件的几个条件都满足后，该事件才能发生，我们把这种关系叫做“与”逻辑关系。
“与”门的符号和真值表如图所示，两个开关A,B串联起来控制同一个灯泡L，为了使灯泡亮，那么A,B开关必须同时处于闭合状态；当A,B开关一个或两个都断开时，灯泡L是灭的。
具有“与”逻辑关系的电路称为“与”门电路，简称“与”门。
“或”门如果几个条件中，只要有一个条件得到满足，某件事就会发生，这种关系叫做“或”逻辑关系。
具有“或”逻辑关系的电路叫做“或”门。
“或”门的符号和真值表z的值依次为1 1 0 1。
如图所示，两个开关A,B并联在电路中，只要A,B任意开关处于闭合状态，那么灯泡L就会亮；当A,B同时处于断开状态时，L是灭的。
“非”门我们假设开关闭合为1，断开为0，灯泡L亮为1，熄灭为0。
开关通断是控制条件，即输入，灯泡亮熄是控制的结果，即输出。
“非”门的符号和真值表当开关闭合即输入为1时，灯泡熄灭，输出为0；当开关断开即输入为0时，灯泡亮，输出为1。
像这种输入状态与输出状态相反的逻辑关系，叫做“非”门电路。
习题演练1. 一逻辑电路图如下图所示，其真值表见下表，此逻辑电路为门电路，在真值表中X处的逻辑值为。
2. 如图为某一控制小灯泡亮和熄灭的简单逻辑电路图，L为小灯泡，R为电阻箱，R'为光敏电阻，有光照射是R'的电阻将显著变小，下列说法正确的是（）A 逻辑电路是“或”门电路。
B 逻辑电路是“与”门电路。
1、“与”门应用简单防盗报警器：当放在保险箱前地板上的按钮开关被脚踩下而闭合同时安装在保险箱内的光敏电阻被手电筒照射时就会发出鸣叫声。
（如图1）原理：当盗贼踩到装在保险箱前地板上的按钮开关S 时，“与”门的A 输入端变为高电势；同时若安装在保险箱内的光敏电阻受到光照，其电阻值将变小，使“与”门的B 输入端也变为高电势，根据“与”门的特点输出端Z 变为高电势，电铃报警。
2、“或”门应用简单车门报警电路：当任意一个车门没有关好时，报警器发出警报。
原理：两个按钮开关S 1，S 2分别装在汽车的两道门上。
只要其中任何一个开关处于断开状态，“或”门的一个输入端就为高电势，根据“或”门的特点输出端Z 变为高电势，发光二极管就发光报警。
3、“非”门应用 简易的火警报警电路：正常情况下电铃不响，当火警发生时电铃响起。
（如图5）图 1图 2 上开关 光传感器 蜂鸣器 5V0V图 3图 4图 6变阻器温度传感器5V 图 50V原理：当火警发生时，温度升高，热敏电阻的阻值变小，输入端A 点的电势变为低电势，根据非门的特点输出端Z 变为高电势，蜂鸣器报警。
“与”门，“或” 门和 “非”门在逻辑电路中是最小的结构单位，用这三个基本门可以组合成复杂门和更加复杂的逻辑电路。
1、组合逻辑电路：用基本门电路通过各种组合方式，可以达到不同的设计要求，从而构成各种组合逻辑电路。
2、“与非”门：1）构成：把一个与门的输出端接入一个非门的输入端，如图7。
2）“与非”门真值表：3）“与非”门电路符号：如图9。
3、“或非”门：1）构成：把一个或门的输出端接入一个非门的输入端，如图10。
2）“或非”门真值表：3）“或非”门电路符号：如图12。
4、“与或”门：图 8图 7图 9图12图11图 10图135、“与或非”门：1）构成：把一个与或非门的输出端接入一个非门的输入端，如图15。
2）“与或非”门真值表：6、 模块化思想。
基本门电路实际上是一种模块式电路，应用基本门组合成比较复杂的逻辑电路时，我们可以仅仅关心它们的输入和输出特性，而不必在意它们的内部结构，这种科学的思维方法就叫做模块化思想。
《简单的逻辑电路》物理教案第一章：逻辑电路基础1.1 教学目标：了解逻辑电路的定义和作用。
掌握逻辑电路的基本组成和符号表示。
1.2 教学内容：逻辑电路的定义和作用。
逻辑电路的基本组成：输入、输出、逻辑门。
逻辑电路的符号表示：与门、或门、非门。
1.3 教学方法：采用讲解和示例相结合的方式，让学生理解逻辑电路的基本概念。
通过绘制逻辑电路图，加深学生对逻辑电路符号表示的理解。
1.4 教学评估：课堂练习：让学生绘制简单的逻辑电路图。
课后作业：要求学生分析并解释给定的逻辑电路的功能。
第二章：与门和或门2.1 教学目标：掌握与门和或门的功能和工作原理。
能够分析简单的与门和或门电路。
2.2 教学内容：与门的功能和工作原理。
或门的功能和工作原理。
简单电路的分析：与门和或门的组合。
2.3 教学方法：通过实验和示例，让学生观察和理解与门和或门的功能。
引导学生通过逻辑推理，分析简单电路的功能。
2.4 教学评估：课堂实验：观察并解释与门和或门的实验结果。
课后作业：分析并绘制给定的简单电路图。
第三章：非门3.1 教学目标：掌握非门的功能和工作原理。
能够分析非门电路。
3.2 教学内容：非门的功能和工作原理。
非门电路的分析。
3.3 教学方法：通过实验和示例，让学生观察和理解非门的功能。
引导学生通过逻辑推理，分析非门电路的功能。
3.4 教学评估：课堂实验：观察并解释非门的实验结果。
课后作业：分析并绘制给定的非门电路图。
第四章：逻辑电路的应用4.1 教学目标：了解逻辑电路的实际应用。
能够设计简单的逻辑电路。
4.2 教学内容：逻辑电路的实际应用：数字电路、计算机等。
设计简单的逻辑电路：编码器、译码器等。
4.3 教学方法：通过实例和项目，让学生了解逻辑电路在实际应用中的作用。
引导学生通过小组合作，设计简单的逻辑电路。
4.4 教学评估：小组项目：设计并实现一个简单的逻辑电路。
课后作业：分析并解释给定的逻辑电路应用实例。
第五章：逻辑电路的测试与维护5.1 教学目标：了解逻辑电路的测试方法。
简单的逻辑电路(解析版)什么是逻辑电路？逻辑电路是一个电子系统，它能够执行逻辑运算，并输出数字信号。
逻辑电路通常由基本逻辑门（AND、OR、NOT）和它们的组合构成。
逻辑电路可以嵌入到计算机的 CPU （中央处理器）、内存、输入输出和各种电子设备中，从而控制它们的工作流程。
逻辑电路的设计和实现是数字电子学中的一个主要研究方向，它的目的是将逻辑门按照特定的规则组合连接，构成具有特定功能的逻辑电路。
逻辑门的种类AND门AND门是逻辑电路中最基础的门之一，它的输入为两个或多个信号，输出结果仅当所有输入信号都为真时才为真。
AND门可以用以下逻辑公式表示：C = A * B其中 C 为输出信号，A 和 B 为输入信号，* 表示逻辑乘法。
下图是一个简单的AND 门电路示意图：+/ \\/ \\/ \\IN1 ---| |--- OUT\\ /\\ /+IN2 -----------OR门OR门是逻辑电路中另一个基本门，它的输入为两个或多个信号，输出结果仅当所有输入信号中至少有一个为真时才为真。
OR门可以用以下逻辑公式表示：C = A + B其中 C 为输出信号，A 和 B 为输入信号，+ 表示逻辑加法。
下图是一个简单的OR 门电路示意图：IN1 ---+\\\\|+--- OUT//IN2 --+NOT门NOT门是逻辑电路中最简单的门，它只有一个输入信号，输出结果为该输入信号值的反转。
NOT门可以用以下逻辑公式表示：C = not A其中 C 为输出信号，A 为输入信号，not A 表示对 A 取反。
下图是一个简单的NOT 门电路示意图：+/ \\/ \\/ \\IN-----|--- OUT\\ /\\ /\\ /+逻辑电路的组合与实现基本逻辑门可以组合连接，构成更复杂的逻辑电路，实现更为复杂的逻辑功能。
下图是一个由两个 AND 门和一个 OR 门组成的逻辑电路示意图：IN1 ---+ +---+| | |+----+ | || | +--- OUTIN2 -----+ | +-+-+| |+-+-+| || +---+| |IN3 ---+ +---+此电路的逻辑公式为：C = (A * B) + C其中 C 为输出信号，A、B 和 C 为输入信号。
2017-2018学年度人教版选修3-1 2.11简单的逻辑电路作业1．如图为某一控制小灯泡点亮和熄灭的简单逻辑电路图，L为小灯泡，R为电阻箱，R′为光敏电阻．有光照射时R′的阻值将显著变小．下列说法中正确的是( )A. 逻辑电路是“或”门电路B. 逻辑电路是“与”门电路C. 有光照射电阻R′时，小灯泡L将发光D. 无光照射电阻R′时，小灯泡L将发光2．下列说法中正确的是( )A. 逻辑电路就是数字电路B. 逻辑电路可存在两种以上的状态C. 集成电路由三种最基本的门电路构成D. 集成电路可靠性高、寿命长，但耗电量高3．走廊里有一盏电灯，在走廊两端各有一个开关，我们希望不论哪一个开关接通都能使电灯点亮，若用0表示关灯，1表示开灯，灯亮为1，灯灭为0，则下列逻辑式正确的是A. 0+1=0B. 1+1=1C. 0+0=0D. 1+0=04．如图所示，或门的输入端输入信号为何时，输出端输出“0” （）A. 0 0B. 0 1C. 1 0D. 1 15．与门的输入端输入信号为何时，输出端输出“1” （）A. 0 0B. 0 1C. 1 0D. 1 1A. “与”门B. “非”门C. “或”门D. “与非”门7．7．下列由基本门组成的电路中，能使蜂鸣器发出声音的是（）A.B.C.D.8．如图所示为用“与”门构成的简易报警器的示意电路。
当报警器发出警报声时，开关S1、S2处于的状态为A. S1闭合，S2断开B. S1断开，S2闭合C. S1、S2都断开D. S1、S2都闭合9．某同学设计的散热排风控制电路如图所示，M为排风扇，R0是半导体热敏电阻，其阻值随温度升高而减小，R是可变电阻．控制开关电路具有下列特性：当A点电势φA＜φ0时，控制开关处于断路状态；当φA≥φ0时，控制开关接通电路，M开始运转．下列说法中正确的是（）A．环境温度升高时，A点电势升高B．可变电阻R 阻值调大时，A点电势降低C．可变电阻R 阻值调大时，排风扇开始工作的临界温度升高D．若用金属热电阻代替半导体热敏电阻，电路仍能正常工作10．“与”门电路的逻辑关系可表示为Z＝A×B，则下列结果正确的是( )A. 0×0＝0B. 0×1＝0C. 1×0＝0D. 1×1＝111．如图所示，试判断这是一个什么逻辑门电路．A、B、C闭合时记“1”，断开时记“0”，P 灯亮记“1”不亮记“0”，试完成真值表．12．如图所示为两个非门和一个或门组成的复合门电路，请在下表中填写该门电路的真值表。
简单的逻辑电路知识集结知识元简单的逻辑电路知识讲解一､数字电路中最基本的逻辑电路--门电路1．数字信号变化的两个状态：“有”或“没有”．2．数字电路（1）概念：处理数字信号的电路．（2）功能：研究电路的逻辑功能．二､“与”门1．逻辑关系：一个事件的几个条件同时满足时事件才能发生．2．符号其中“&”具有与的意思，象征A､B两个输入端都是1时，输出才是1．3．真值表，“有”用“1”表示，“没有”用“0”表示．输入输出A B Y0 0 00 1 01 0 01 1 1三､“或”门1．逻辑关系：某事件发生有几个条件，但只要一个条件满足事件就能发生．2．符号：，“≥1”象征1个或多于1个输入端为1时，输出端就是1．3．真值表输入输出A B Y0 0 00 1 11 0 11 1 1四､“非”门1．逻辑关系：输出状态与输入状态相反．2．符号：其中矩形右侧小圆圈表示数字“0”，它与数字“1”象征着输入端为1时，输出端为0．3．真值表输入输出A Y0 11 0五､集成电路1．构成：将组成电路的元件（如电阻､电容､晶体管等）和连线集成在一块硅片上．2．优点：体积小､方便､可靠，适用于系列化､标准化生产．二、对三种基本逻辑电路的理解门电路是用来实现基本逻辑功能的电子电路，可以由二极管､三极管的元件构成，也可制成集成电路，基本的门电路有三种类型，“与”门电路，“或”门电路和“非”门电路，较复杂的门电路由上述三种基本门电路混和而成．1．对“与”门的理解如果一个事件和几个条件相联系，当这几个条件都满足后，该事件才能发生，这种关系叫“与”逻辑关系．具有这种逻辑关系的电路称为“与”门电路，简称“与”门．如上图所示，如果把开关A闭合作为条件A满足，把开关B闭合作为条件B满足，把电灯L亮作为结果Y成立，则“与”逻辑关系可以示意为：2．对“或”门的理解如果一个事件和几个条件相联系，当这几个条件中有一个满足，事件就会发生，这种关系叫“或”逻辑关系．具有这种逻辑关系的电路称为“或”门电路，简称“或”门．如上图所示，如果把开关A闭合当作条件A满足．把开关B闭合当作条件B满足，把电灯L亮当作结果Y成立，则“或”逻辑关系可以示意为：3．对“非”门的理解设正常逻辑关系为：当条件A满足时，结果Y发生；当条件A不满足时，结果Y不发生．与正常逻辑关系相反，如果条件A满足时，结果Y不发生；条件A不满足时，结果Y却发生，这种关系叫“非”逻辑关系．具有这种逻辑关系的电路叫“非”门电路，简称“非”门．如上图所示，如果把开关A闭合当作条件A满足，把电灯L亮当作结果Y成立，把电灯L灭当作结果-Y成立，则“非”逻辑关系表现为A⇒-Y．例题精讲简单的逻辑电路例1.如图的逻辑电路中，当A端输入电信号“1”，B端也输入电信号“1”时，则C和D端输出的电信号分别为（）A．1和1 B．0和1 C．1和0 D．0和0例2.现代社会是数字化社会，需要把模拟信号转换为数字信号。
2.10简单的逻辑电路（一）内容及解析1、内容：三种门电路的逻辑关系以及门电路的实际应用。
2、解析：感受数字技术对现代生活的巨大改变；体验物理知识与实践的紧密联系。
（二）目标及其解析1、知道数字电路和模拟电路的概念，了解数字电路的优点。
2、知道“与”门、“或”门以及“非”门电路的特征、逻辑关系及表示法。
3、初步了解“与”门、“或”门以及“非”门电路在实际问题中的应用。
（三）教学问题诊断分析学生比较难以理解和掌握门电路图。
（四）、教学支持条件分析以实验教学为主体的媒体教学为辅的课堂教学模式；以对比教学为主线、联系生活实际为辅线开展课堂教学活动。
（五）、教学过程设计举例子引入数字电路和模拟电路→门电路→真值表→练习、小结2、教学情景1.按照输入和输出关系的不同，可以将基本的逻辑门电路分为“与”门、“或”门、“非”门等。
（1）“与”门理解：当几个条件同时具备才能出现某一结果，这些条件与结果之间的关系称为“与”逻辑，具有这种逻辑的电路称为“与”门。
符号：如图特点：①当A、B输入都为“0”时，Y输出为“0”；②当A输入为“0”B输出为“1”或A输入为“1”B输出为“0”时，Y输出为“0”；③当A、B输入都为“1”时，Y输出为“1”。
（2）“或”门理解：当几个条件中只要有一个或一个以上具备就能出现某一结果，则这些条件与结果之间的关系称为“或”逻辑，具有这种逻辑的电路称为“或”门。
符号：如图特点：①当A、B输入都为“0”时，Y输出为“0”；②当一个输入“0”另一个输入为“1”时，Y输出为“1”；③当A、B输入都为“1”时，Y输出为“1”。
（3）“非”门理解：当一种结果出现时，另一种结果一定不出现。
即输出Y是输入A的否定，这就是“非”逻辑，具有这种逻辑的电路称为“非”门。
符号：如图特点：①当A输入为“1”时，Y输出为“0”；②当A输入为“0”时，Y输出为“1”.2.真值表真值表是包含各种可能性在内的逻辑关系表，它包括两部分，一部分是所有输入逻辑变量的各种可能组合；另一部分是相应的输出。
简单的逻辑电路(知识梳理)通常把高电势称为1，低电势称为0。
数字信号的0和1好比是事物的“是”与“非”，而处理数字信号的电路称数字电路，因此，数字电路就有了判别“是”与“非”的逻辑功能。
我们将数字电路中基本单元电路称为逻辑电路，而最基本的逻辑电路是门电路。
那么数字信号的处理模式就是：数字电路→逻辑电路→门电路知识点二─、简单的逻辑电路1、“与”门的逻辑关系，真值表和电路符号所谓门，就是一种开关，在一定条件下它允许信号通过，如果条件不满足，信号就被阻挡在“门”外。
（1）对“与”门的理解如果一个事件和几个条件相联系，当这几个条件都满足后，该事件才能发生，这种关系叫“与”逻辑关系，具有这种逻辑关系的电路称为“与”门电路，简称“与”门。
如图所示，如果把开关A闭合作为条件A满足，把开关B闭合作为条件B满足，把电灯L亮作为结果Y 成立，则“与”逻辑关系可以示意为：A YB ⎫⇒⎬⎭。
它们的逻辑关系如下表所示：条 件 结 果 开关A 开关B 灯泡Y 断 断 不亮 断 通 不亮 通 断 不亮 通通亮（2）“与”门的真值表如把开关接通定义为1，断开定义为0，灯泡亮为1，不亮为0，那么上表的情况可用下表的数学语言来描述，这种表格称为真值表。
“与”门的真值表输入输出A B Y0 0 00 1 01 0 01 1 1（3）“与”逻辑关系有两个控制条件作用会产生一个结果，当两个条件都满足时，结果才会成立，这种关系称为“与”逻辑关系。
符号：（4）“与”门的逻辑关系式：（5）波形图：（6）实验电路：2．“或”门的逻辑关系、真值表和符号（1）对“或”门的理解如果一个事件和几个条件相联系，当这几个条件中有一个满足，事件就会发生，这种关系叫“或”逻辑关系。
具有这种逻辑关系的电路称为“或”门电路，简称“或”门。
如图所示，如果把开关A 闭合当作条件A满足，把开关B 闭合当作条件B 满足，把电灯L 亮当作结果Y 成立，则“或”逻辑关系可以示意为：A Y B⎫⇒⎬⎭它们的逻辑关系如下表：（2）“或”门的真值表把开关接通定义为1，断开为0，灯泡亮为1，不亮为0，将上表制成下表，就可反映“或” 门输条件结果 开关A 开关B 灯泡Y 断 断 不亮 断 通 亮 通 断 亮 通通亮入输出关系的真值表，见下表：“或”门的真值表：输入输出A B Y0 0 00 1 11 0 11 1 1（3）“或”逻辑关系在几个控制条件中，只要有一个条件得到满足，结果就会发生，这种关系称为“或”逻辑关系。
2.10简单的逻辑电路学习目标1、知道数字电路和模拟电路的概念，了解数字电路的优点。
2、知道“与”门、“或”门、“非”门电路的特征、逻辑关系及表示法。
3、初步了解“与”门、“或”门、“非”门电路在实际问题中的应用学习重点：三种门电路的逻辑关系。
学习难点：数字信号和数字电路的意义。
学习过程1.按照输入和输出关系的不同，可以将基本的逻辑门电路分为“与”门、“或”门、“非”门等。
（1）“与”门理解：当几个条件同时具备才能出现某一结果，这些条件与结果之间的关系称为“与”逻辑，具有这种逻辑的电路称为“与”门。
符号：如图特点：①当A、B输入都为“0”时，Y输出为“0”；②当A输入为“0”B输出为“1”或A输入为“1”B输出为“0”时，Y输出为“0”；③当A、B输入都为“1”时，Y输出为“1”。
（2）“或”门理解：当几个条件中只要有一个或一个以上具备就能出现某一结果，则这些条件与结果之间的关系称为“或”逻辑，具有这种逻辑的电路称为“或”门。
符号：如图特点：①当A、B输入都为“0”时，Y输出为“0”；②当一个输入“0”另一个输入为“1”时，Y输出为“1”；③当A、B输入都为“1”时，Y输出为“1”。
（3）“非”门理解：当一种结果出现时，另一种结果一定不出现。
即输出Y是输入A的否定，这就是“非”逻辑，具有这种逻辑的电路称为“非”门。
符号：如图特点：①当A输入为“1”时，Y输出为“0”；②当A输入为“0”时，Y输出为“1”.2.真值表真值表是包含各种可能性在内的逻辑关系表，它包括两部分，一部分是所有输入逻辑变量的各种可能组合；另一部分是相应的输出。
右图是一种具有“与”逻辑功能的门电路。
把开关接通记为1,开关断开记为0,灯亮记为1，灯灭记为0,它的真值表为输入输出A B C Y0 0 0 00 0 1 00 1 0 00 1 1 01 0 0 01 0 1 01 1 0 01 1 1 1例题：如图所示，试判断这是一个什么逻辑门电路。
简单的逻辑电路教案一、课题：简单的逻辑电路二、教学目标：知识和技能：1、知道数字电路和模拟电路的概念，了解数字电路的优点。
2、知道“与”门、“或”门以及“非”门电路的特征、逻辑关系及表示法。
3、初步了解“与”门、“或”门以及“非”门电路在实际问题中的应用。
过程与方法：以实验教学为主体的媒体教学为辅的课堂教学模式；以对比教学为主线、联系生活实际为辅线开展课堂教学活动。
情感、态度和价值观：感受数字技术对现代生活的巨大改变；体验物理知识与实践的紧密联系。
三、教学重、难点：三种门电路的逻辑关系以及门电路的实际应用。
四、教学过程：演示实验引入课题火警报警装置用火柴点燃放在图示位置，结果听到喇叭鸣叫。
问：1、为什么会有这样的实验现象？2、中间的“黑盒子”是什么元件？实验装置图：我们今天的这节课就是要来探究实验现象产生的原因以及“黑盒子”里的元件。
为此让我们从稳恒电路的模拟世界进入实用的数字世界。
一、数字电路和模拟电路电子电路中的信号：1、模拟信号：幅度随时间连续变化的信号例：正弦波信号、锯齿波信号等。
2、数字信号：幅度不随时间连续变化,而是跳跃变化阅读材料（见附页）点燃的火柴引：数字电路的基本单元是逻辑电路,逻辑电路中最基本的电路叫做“门”电路, （门电路是一种有一个或多个输入端，只有一个输出端的开关电路，是数字电路的基本单元。
门电路就像一扇门，当具备开门条件时，输出端就有一个信号输出；反之，门关闭）。
它们在工作时输入端和输出端的电势只有两种情况:一种为高电势(如12V)，另一种为低电势(如0V), 电路工作好像处在一种“是”和“非”的判断之中，因此叫做逻辑电路。
首先来认识一下逻辑电路的种类：二、逻辑电路的种类“与”门、“或”门、“非”门以及“与非”门、“或非”门和“异或”门（符号略）今天我们主要的任务是了解“与”门、“或”门和“非”门的特点及其应用。
三、逻辑电路的特点1、“与”逻辑电路（and）演示实验（利用积件模拟教材演示实验）这是一个搭积木的过程，教师在电脑屏幕上将积木（元件）准备好，学生上讲台操作鼠标，按下其中任意一个T o gg le Sw itch(键)，LED（灯）不亮；当按下两个T o gg le Switch(键)，LED（灯）亮。
