绝缘拉杆进货检验规程

绝缘用具检验方案1. 引言绝缘用具是指在电力系统中用于保护工作人员和设备免受电击危害的器具，如绝缘手套、绝缘靴等。

为了确保绝缘用具的使用安全性和有效性，需要对其进行定期检验。

本文将介绍绝缘用具检验的相关方案，以确保其正常运行并保护使用者的安全。

2. 检验周期绝缘用具检验应按照以下周期进行：•绝缘手套：每6个月检验一次；•绝缘靴：每6个月检验一次；•绝缘杆、绝缘台等其他绝缘用具：每12个月检验一次。

3. 检验内容绝缘用具检验应包括以下内容：3.1 外观检查首先，对绝缘用具的外观进行检查。

检查项目包括但不限于： - 表面是否有明显的划痕、裂纹或变形； - 颜色是否均匀，是否有褪色现象； - 是否有异味或其它异常现象。

3.2 物理性能测试对绝缘用具的物理性能进行测试。

测试项目包括但不限于： - 绝缘手套：测试其耐电压、绝缘阻抗和抗拉强度； - 绝缘靴：测试其耐压试验和抗压强度； - 绝缘杆、绝缘台等其他绝缘用具：测试其耐电压和绝缘阻抗。

3.3 尺寸检验对绝缘用具的尺寸进行检查，包括但不限于： - 绝缘手套：检查其内径、外径和长度是否符合规定要求； - 绝缘靴：检查其鞋码、筒高和底厚是否符合规定要求；- 绝缘杆、绝缘台等其他绝缘用具：检查其长度和直径是否符合规定要求。

3.4 标志检验检查绝缘用具上的标志是否清晰、正确，并符合规定要求。

包括但不限于： -绝缘手套：检查其标志中的型号、规格、电压等信息是否与实际相符； - 绝缘靴：检查其标志中的型号、鞋码等信息是否与实际相符； - 绝缘杆、绝缘台等其他绝缘用具：检查其标志中的型号、规格等信息是否与实际相符。

4. 检验方法绝缘用具的检验应由专业的检验机构或有能力的检验人员进行。

下面介绍常用的检验方法：4.1 外观检查方法外观检查通常通过肉眼观察进行。

检验人员应仔细观察绝缘用具的各个部分，注意查找划痕、裂纹、变形等外观缺陷。

4.2 物理性能测试方法物理性能测试需要使用专业的测试设备进行，包括但不限于：- 耐电压试验仪：用于测试绝缘手套和绝缘杆等的耐电压性能； - 绝缘阻抗测试仪：用于测试绝缘手套、绝缘杆等的绝缘阻抗； - 抗拉强度测试仪：用于测试绝缘手套的抗拉强度； -耐压试验仪：用于测试绝缘靴的耐压试验； - 抗压强度测试仪：用于测试绝缘靴的抗压强度。

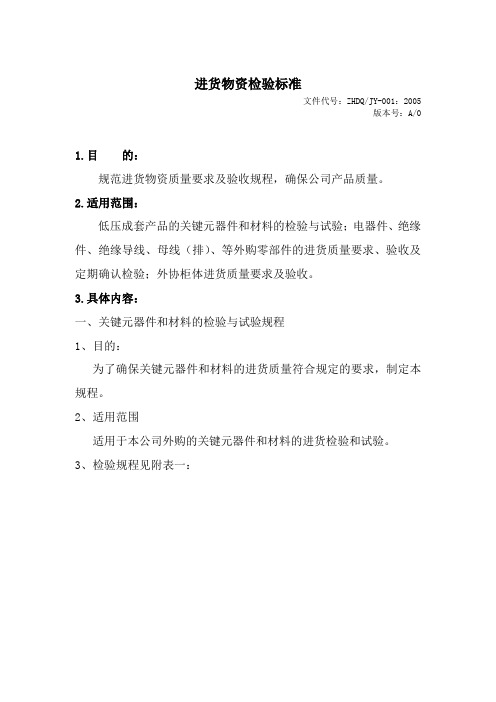

进货物资检验标准文件代号：ZHDQ/JY-001：2005版本号：A/01.目的：规范进货物资质量要求及验收规程，确保公司产品质量。

2.适用范围：低压成套产品的关键元器件和材料的检验与试验；电器件、绝缘件、绝缘导线、母线（排）、等外购零部件的进货质量要求、验收及定期确认检验；外协柜体进货质量要求及验收。

3.具体内容：一、关键元器件和材料的检验与试验规程1、目的：为了确保关键元器件和材料的进货质量符合规定的要求，制定本规程。

2、适用范围适用于本公司外购的关键元器件和材料的进货检验和试验。

3、检验规程见附表一：中航电气ZHONGHANG ELECTRIC进货物资检验标准北京中航空港电气设备有限公司Beijing Zhonghang Airport Electric Equipment Co.,Ltd.第 3 页 共 18 页中航电气ZHONGHANG ELECTRIC进货物资检验标准Array北京中航空港电气设备有限公司Beijing Zhonghang Airport Electric Equipment Co.,Ltd.第5 页共18 页二、绝缘导线检验标准（二）绝缘导线进货定期确认检验规定中航电气ZHONGHANG ELECTRIC进货物资检验标准Array北京中航空港电气设备有限公司Beijing Zhonghang Airport Electric Equipment Co.,Ltd.第7 页共18 页三、绝缘件检验规程中航电气ZHONGHANG ELECTRIC进货物资检验标准北京中航空港电气设备有限公司Beijing Zhonghang Airport Electric Equipment Co.,Ltd.第 9 页 共 18 页（二）绝缘件进货定期确认检验规定四、电器件检验规程中航电气ZHONGHANG ELECTRIC进货物资检验标准北京中航空港电气设备有限公司Beijing Zhonghang Airport Electric Equipment Co.,Ltd.第 11 页 共 18 页附表：各种低压电器件进货验收项目一览表（二）电器件进货定期确认检验规定中航电气ZHONGHANG ELECTRIC进货物资检验标准北京中航空港电气设备有限公司Beijing Zhonghang Airport Electric Equipment Co.,Ltd.第 13 页 共 18 页低压电器确认检验项目一览表低压电器确认检验项目一览表低压电器确认检验项目一览表中航电气ZHONGHANG ELECTRIC进货物资检验标准Array北京中航空港电气设备有限公司Beijing Zhonghang Airport Electric Equipment Co.,Ltd.第15 页共18 页五、母线（排）进货定期确认检验规定中航电气ZHONGHANG ELECTRIC进货物资检验标准北京中航空港电气设备有限公司Beijing Zhonghang Airport Electric Equipment Co.,Ltd.第 17 页 共 18 页六、其他配套件进货质量要求及验收规定。

____年高压验电器、绝缘杆检查要点高压验电器和绝缘杆是电力系统中非常重要的设备，用于进行高压电力线路的维护、修复和检查工作。

为了确保电力系统的安全运行，定期对高压验电器和绝缘杆进行检查是必要的。

1. 高压验电器的检查要点：1.1 外观检查：首先要对验电器的外观进行检查，包括外壳是否完好，有无明显的磨损、裂纹或变形等情况。

同时还要检查验电器上的标识是否清晰可见，无模糊、脱落等情况。

1.2 内部检查：打开验电器外壳，检查内部的触头、绝缘子、绝缘介质等部件。

观察是否有明显的沾污、漏电、击穿等情况。

检查触头的接触面是否平整，有无锈蚀和磨损。

1.3 机械运动试验：对验电器的机械运动部件进行试验，确保其运动灵活、传动可靠。

特别要注意触点接触可靠性的试验，避免因接触不良导致的火花、电弧。

1.4 电气性能试验：使用高压测试仪对验电器进行电气性能试验。

主要检测验电器的绝缘性能，包括绝缘强度、击穿电压等指标。

确保验电器能够正常承受额定电压，并不发生击穿现象。

1.5 保护装置检查：对验电器的保护装置进行检查，确保其能够及时、准确地对故障信号进行处理。

包括过载保护、短路保护等装置。

2. 绝缘杆的检查要点：2.1 外观检查：检查绝缘杆的外观是否完好，有无明显的磨损、裂纹或变形等情况。

特别要注意绝缘杆表面是否有明显的污染和油渍，以及有无电晕放电现象。

2.2 内部检查：对绝缘杆的内部进行检查，观察绝缘杆的绝缘状况。

特别要注意绝缘杆上是否有沾污物，以及绝缘子是否存在磨损和裂纹等情况。

2.3 机械强度试验：对绝缘杆进行机械强度试验，确保其能够承受额定载荷。

试验时要注意绝缘杆的变形情况，以及是否能够恢复原状。

2.4 密封性能试验：对绝缘杆的密封性能进行试验，确保其能够防止水分和灰尘的侵入。

试验时要注意观察绝缘杆的漏水情况。

2.5 电气性能试验：使用高压测试仪对绝缘杆进行电气性能试验。

主要检测绝缘杆的绝缘强度和击穿电压等指标。

确保绝缘杆能够承受额定电压，并不发生击穿现象。

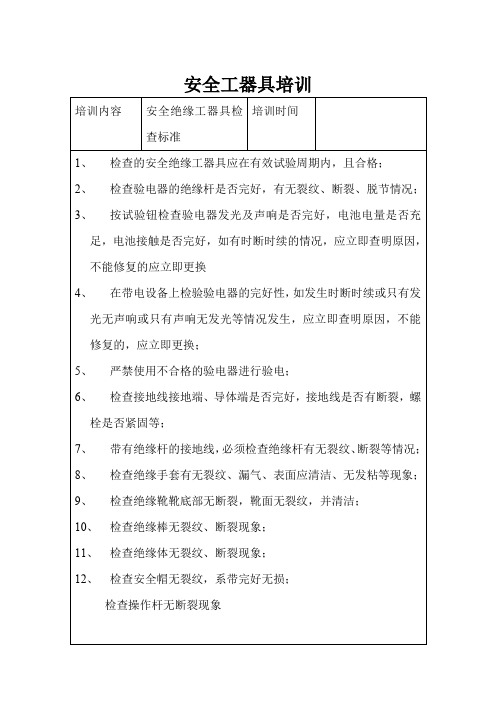

安全工器具试验标准及周期表 (1)公司绝缘安全工具管理规定 (4)绝缘安全工器具试验项目、周期和要求 (8)安全工器具试验标准及周期表绝缘工器具试验标准注：1.变电用接地线按新试验期限第一次送检时间：各县市局2008年；城郊分局、各局直属单位2009年。

线路用接地线按新试验期限第一次送检时间：城郊分局、局直属单位2006年；各县市局2007年；2.线路用接地线仍用M代码表示；变电用接地线新增代码Mb，各单位应在10月底前将变电用接地线在各自的安全工器具管理软件上用新代码完成更改工作。

二、登高工器具试验标准注：配电线路带电作业用绝缘安全帽应每年一次做电绝缘工频耐压20kv/3min试验。

三、起重施工用具试验标准注：配电线路带电作业用绝缘紧线器，绝缘带（绳）按10kv绝缘绳试验标准：0.5m/10.5Kv/1分钟：允许荷重按额定荷重1.25倍。

公司绝缘安全工具管理规定本规定包含绝缘安全工具的类型、管理职责、存放、报废和购置、检验、使用及注意事项。

1、类型我公司高压电压等级为10KV，故绝缘安全工具等级大于10KV。

基本绝缘安全工具是指能直接操作带电设备，接触或可能接触带电体的工具，如验电器、绝缘杆、接地线等。

1.1验电器是检验高压电气设备、线路是否带有运行电压的装置。

1.2绝缘杆是用于短时间对带电设备进行倒闸操作的绝缘工具。

1.3接地线是用于防止设备、线路突然来电，消除感应电压，放尽剩余电荷的临时接地装置。

1.4辅助绝缘安全工具是指绝缘强度不是承受设备或线路的工作电压，只是用于加强基本绝缘安全工具的保安作用，用以防止接触电压、跨步电压、泄露电流电弧对操作人员的伤害，不能用辅助绝缘安全工具直接接触高压设备带电部分。

如：绝缘手套、绝缘鞋等。

2、管理职责2.1电力车间负责建立<选矿三公司绝缘安全工具检验记录>，做到帐、物相符，试验报告齐全。

2.2使用单位负责绝缘工具保管与日常检查。

发现不合格或超试验周期的应另外存放，做出不准使用的标志，停止使用。

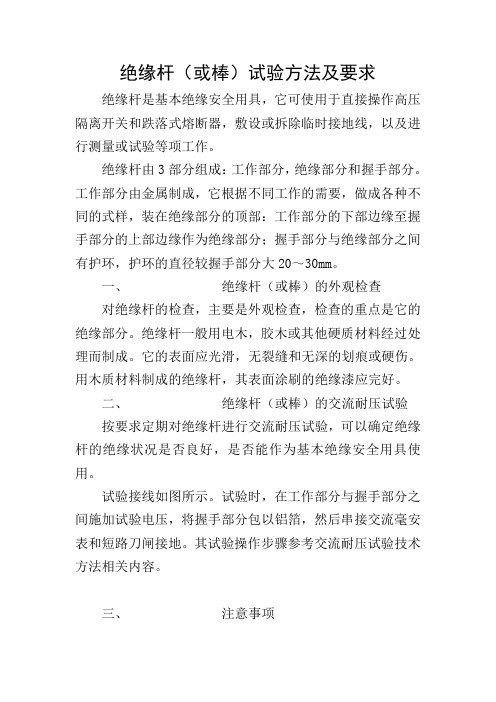

绝缘杆（或棒）试验方法及要求绝缘杆是基本绝缘安全用具，它可使用于直接操作高压隔离开关和跌落式熔断器，敷设或拆除临时接地线，以及进行测量或试验等项工作。

绝缘杆由3部分组成：工作部分，绝缘部分和握手部分。

工作部分由金属制成，它根据不同工作的需要，做成各种不同的式样，装在绝缘部分的顶部：工作部分的下部边缘至握手部分的上部边缘作为绝缘部分；握手部分与绝缘部分之间有护环，护环的直径较握手部分大20～30mm。

一、绝缘杆（或棒）的外观检查对绝缘杆的检查，主要是外观检查，检查的重点是它的绝缘部分。

绝缘杆一般用电木，胶木或其他硬质材料经过处理而制成。

它的表面应光滑，无裂缝和无深的划痕或硬伤。

用木质材料制成的绝缘杆，其表面涂刷的绝缘漆应完好。

二、绝缘杆（或棒）的交流耐压试验按要求定期对绝缘杆进行交流耐压试验，可以确定绝缘杆的绝缘状况是否良好，是否能作为基本绝缘安全用具使用。

试验接线如图所示。

试验时，在工作部分与握手部分之间施加试验电压，将握手部分包以铝箔，然后串接交流毫安表和短路刀闸接地。

其试验操作步骤参考交流耐压试验技术方法相关内容。

三、注意事项（1）对多根绝缘杆进行耐压试验。

在同时对多根绝缘杆进行耐压试验时，若其中有一根发生闪络或放电现象时，应立即停止试验，剔除异常的绝缘杆，对其余的绝缘杆继续试验，但耐压需重新计时。

（2）对绝缘杆进行分段试验。

若试验设备电压不够时，可对绝缘杆进行分段试验，试验时用软裸导线或铝箔按尺寸比例将绝缘杆的绝缘部分分为2~4段（最多不易超过4段），每段所加电压，可按长度成比例计算，但计算得的数值应另加20%。

例如，绝缘杆长1m，应加的试验电压44kV，若分成4段，则实际每段应加的试验电压为11×（1+20%）=13.2kV。

（3）对绝缘杆进行雨中交流耐压试验。

对户外雨天使用的绝缘杆，需在人造雨中进行交流耐压试验。

人工雨用水的电阻率为12000Ω/cm，试验时，人工雨量要保持不变。

XX电气有限公司绝缘导线类进货检验验证记录检验记录日期：[XXXX年XX月XX日]一、进货情况品名：绝缘导线规格：[具体规格]型号：[具体型号]生产厂家：[生产厂家名称]进货数量：[进货数量]进货单位：[进货单位名称]验收人员：[验收人员姓名]二、检验项目和标准1.外观检验检查外观是否完好无损，具体项目包括：-绝缘层是否平整，无明显划痕和变形-绝缘层颜色是否均匀，无色差-绝缘层有无气泡、凹陷、粉末等缺陷标准：外观应完好无损，符合生产厂家提供的技术要求和国家相关标准。

2.尺寸检验测量绝缘导线的尺寸参数，具体项目包括：-外径-绝缘层厚度-导体截面面积标准：尺寸参数应符合生产厂家提供的技术要求和国家相关标准。

3.绝缘电阻测试使用绝缘电阻测试仪测量绝缘导线的绝缘电阻：-测量方法：按照设备使用说明书进行测量-测量点数：每批次选择部分导线进行测试，至少选择10%的数量，不少于3根，测试点均匀分布在批次中标准：绝缘电阻应符合生产厂家提供的技术要求和国家相关标准。

4.弯曲试验选取导线的一段进行弯曲试验：-弯曲半径：按照生产厂家提供的技术要求确定-弯曲次数：按照国家相关标准进行多次弯曲标准：导线应能承受规定的弯曲半径和次数，并无明显断裂和损坏。

三、检验结果及处理根据以上检验项目及标准，对进货的绝缘导线进行检验，结果如下：1.外观检验：绝缘导线外观完好无损，符合标准要求。

2.尺寸检验：绝缘导线尺寸参数符合标准要求。

3.绝缘电阻测试：绝缘电阻符合标准要求。

4.弯曲试验：导线经过多次弯曲后未出现断裂和损坏。

根据综合检验结果，判断该批进货的绝缘导线符合技术要求和国家相关标准。

四、验证记录验证记录包括但不限于以下内容：-生产厂家的资质和信誉-绝缘导线的技术性能参数是否符合国家相关标准-与厂家提供的样品进行对比测试结果-经过长时间使用的绝缘导线的市场反馈情况五、附件本次检验的附件包括但不限于以下内容：-绝缘导线的实物照片-检验记录原始数据-绝缘导线的技术要求和标准参考文件六、结论根据以上进货检验和验证记录，确认该批次绝缘导线符合技术要求和国家相关标准，可以正常使用。

2024年绝缘工具保管、试验及使用的规定绝缘工具、仪表及绝缘材料应存放于独立专用房间内，并指派专门人员负责其管理。

存放区域必须保持通风畅通，清洁干燥的环境状态，同时对绝缘工具实施详细登记管理。

具体应遵守以下规范：1. 绝缘杆应妥善悬挂或架设于支架之上，避免与墙壁接触；2. 绝缘手套应存放于密闭的橱柜内，且需与其他工具、仪表分开存放；3. 绝缘靴应置于橱柜中，并确保存放位置干燥；4. 绝缘垫和绝缘台需经常进行清洁，确保无损伤；5. 高压试电笔应存放于防潮容器内，并放置在干燥区域；6. 安全用具及防护用具不得用作其他非规定用途。

在运输带电作业绝缘工具时，应使用特制的工具袋或工具箱以防止工具表面的擦伤和损坏。

使用过程中必须佩戴手套以防工具受潮或污染。

若绝缘工具出现表面损伤或受潮，应立即进行处理并干燥，经过试验确认无异常后方可继续使用。

对于带电作业工具，应定期开展检验，检验合格后需贴上检验标记，并由指定人员负责保管试验记录。

具体试验周期如下：监督性试验：每六个月进行一次电气试验；机械试验：绝缘工具每年一次，金属工具每两年一次。

电气试验的标准为采用____周波交流电压，持续时间五分钟，试验期间不得出现击穿损坏或局部过热现象。

试验电压的标准应不低于10KV以下试验电压的____千伏。

机械试验的标准包括：静荷重试验：以2.5倍于允许工作荷重，持续五分钟无变形及损伤为合格；动荷重试验：以1.5倍于允许工作荷重，模拟实际工作状态进行三次操作，要求操作轻松灵活，无卡顿现象。

在使用安全用具前，应进行外观检查，包括检查安全用具表面是否有裂纹、压痕、划痕、毛刺、孔洞以及断裂等外伤，并确认其清洁度。

2024年绝缘工具保管、试验及使用的规定（二）带电作业所使用的绝缘工具、仪表及绝缘材料应存放于专设的房间内，并由指定人员负责其管理工作。

该存放室应确保通风状况良好，并持续保持清洁与干燥状态。

所有带电作业工具均需进行详细登记，并遵循以下存放规范：一、绝缘杆应妥善悬挂或放置于支架之上，避免与墙壁直接接触；二、绝缘手套应存放于密封的储物橱中，且需与其他工具及仪表分开放置；三、绝缘靴应存放在储物橱内，并确保存放环境的干燥；四、绝缘垫和绝缘台应保持常态下的清洁，并无任何损伤；五、高压试电笔应存放于防潮容器中，并置于干燥区域；六、安全用具及防护用具不得作为其他用途的工具使用。

安全工器具试验标准及周期表 (1)公司绝缘安全工具管理规定 (4)绝缘安全工器具试验项目、周期和要求 (8)安全工器具试验标准及周期表属单位2009年。

线路用接地线按新试验期限第一次送检时间：城郊分局、局直属单位2006年；各县市局2007年；2.线路用接地线仍用M代码表示；变电用接地线新增代码Mb，各单位应在10月底前将变电用接地线在各自的安全工器具管理软件上用新代码完成更改工作。

三、起重施工用具试验标准分钟：允许荷重按额定荷重1.25倍。

公司绝缘安全工具管理规定本规定包含绝缘安全工具的类型、管理职责、存放、报废和购置、检验、使用及注意事项。

1、类型我公司高压电压等级为10KV，故绝缘安全工具等级大于10KV。

基本绝缘安全工具是指能直接操作带电设备，接触或可能接触带电体的工具，如验电器、绝缘杆、接地线等。

1.1验电器是检验高压电气设备、线路是否带有运行电压的装置。

1.2绝缘杆是用于短时间对带电设备进行倒闸操作的绝缘工具。

1.3接地线是用于防止设备、线路突然来电，消除感应电压，放尽剩余电荷的临时接地装置。

1.4辅助绝缘安全工具是指绝缘强度不是承受设备或线路的工作电压，只是用于加强基本绝缘安全工具的保安作用，用以防止接触电压、跨步电压、泄露电流电弧对操作人员的伤害，不能用辅助绝缘安全工具直接接触高压设备带电部分。

如：绝缘手套、绝缘鞋等。

2、管理职责2.1电力车间负责建立<选矿三公司绝缘安全工具检验记录>，做到帐、物相符，试验报告齐全。

2.2使用单位负责绝缘工具保管与日常检查。

发现不合格或超试验周期的应另外存放，做出不准使用的标志，停止使用。

个人安全工具自行保管。

2.3使用单位负责对工作人员进行安全培训，严格执行操作规定，正确使用安全工具，不熟悉使用操作方法的人员不得使用安全工具。

3、存放3.1绝缘杆应架在支架上或悬挂起来，且不得贴墙放置。

3.2验电器应存放在防潮盒或绝缘安全工具存放柜内，置于通风干燥处。

绝缘杆的试验标准（1）绝缘杆的耐压试验标准目前我国制订的绝缘杆耐压试验标准是根据使用电压等级的不同而分为两类，一类适用于10～220kV，另一类适用于330～500kV。

部颁《电业安全工作规程》规定：对用于10～220kV的绝缘杆，只进行1分钟工频耐压试验；对用于330～500kV的绝缘杆，则需要进行5分钟工频耐压试验和15次操作冲击耐压试验。

这是由于它们电压等级高、绝缘杆的长度长，在长间隙下的操作冲击放电特性与工频放电特性之间存在着十分明显的差异，因此，工频耐压试验已不能替代操作冲击耐压试验。

部颁《电业安全工作规程》对绝缘杆耐压试验的规定，如表2-26所示。

表2-26 绝缘杆耐压试验标准电压等级Un（kV）1035110220330500试验长度L（m）0.40.61.01.82.83.71分钟工频耐压U1（kV）型式、出厂试验100150250450//预防性试验95220440//电压等级Un（kV）1035110220330500试验长度L（m）0.40.61.01.82.83.75分钟工频耐压U1（kV）型式、出厂试验////420640预防性试验////38058015次操作冲击耐压U15（kV）型式、出厂试验///9001175预防性试验////8001050检查性试验每30cm，工频耐压75kV，1min（2）材质的泄漏电流标准对于300mm长的材质试品，在100kV工频电压下，其泄漏电流值应符合GB13398—92《带电作业绝缘杆通用技术条件》的规定，见表2-27。

表2-27 泄漏电流值的规定试品规格泄漏电流干试验I1受潮后试验I2不大于（μA）空心管标称外径（mm）30及以下1030大于301535填充管20～602040绝缘板标称截面（mm2）600及以下20408、绝缘杆的机械试验标准GB13398—92对绝缘杆的机械试验规定，见表2-28。

表2-28 绝缘杆的机械试验规定试品拉伸试验荷载（kN）压缩试验荷载（kN）弯曲试验荷载（N·m）扭曲试验荷载（N·m）操作杆标称外径（mm）28及以下1.50/225751.50/27575支杆、拉（吊）杆1 kN级//2.50//3 kN级//7.50//5 kN级//12.50//10 kN级/25.0///30 kN级/75.0///50 kN级// / /。
