工厂现场划线及标识管理要求

车间现场6S 划线标准篇一：车间6S 管理标准车间6S 管理标准_6S 车间管理标准一、生产区域现场管理标准1．通道1.1 通道平整、干净，划线清晰且颜色、规格统一；1.2 通道线及标识保持清晰完整；1.3 通道、走道畅通，无任何物品摆放。

2．工作场所2.1 工作场所划分合理，功能分区明确，设有定置图；2.2 地面的突出物、地坑等应有防范或者警示措施与明显标识；2.3 各类物品分类合理，标识清晰，摆放有序，易于查找和取放；2.4 现场没有非必需品；2.5 工作环境保持整洁、干净；光照璀璨，空气流通、清新；2.6 地面、门窗洁净、无灰尘，墙壁无蜘蛛网；2.7 地面油漆及标示线剥落的及时修补；2.8 现场无随意摆放物品，暂放物品放置在暂放区，摆放整齐、有序，标示清晰、明确；2.9 不在暂放区的暂时物品需有暂时存放标识；2.10 当天清除垃圾、纸屑、烟蒂、破布、棉纱头等废弃物及地面、作业区的油污；2.11 短期内生产不用的物品分类定位，摆放整齐，并标识；2.12 操作人员离开工作岗位，物品归位放置；2.13 工作台(桌)面及抽屉及时清理，物归其位，保持干净；2.14 物料架、模具架、工具架摆放合理、整齐、干净，有明显标示；2.15 电器路线布局合理，整齐、规范，无安全隐患(如裸线、上挂物等)；2.16 电器开关须有控制对象标识，电器检修时需有警示标识；2.17 电控柜、配电柜前无摆放物品，地面有警示标示。

3．机器设备3.1 机器设备上不摆放不必要的物品，工、量、器具或者物品定位摆放牢靠；3.2 按设备点检要求进行点检并记录完整；保持干净，处于完好状态；3.3 有管理责任人标示，维修中的机器设备要挂有设备状态标示牌；3.4 动力供给系统加设防护罩和警示标示；3.5 不常用的设备、物品应标示并加盖防尘罩。

4．工具、用具、模具、夹具、计量器具4.1 工、用具、模具、夹具、计量器具有维护、保养，保持正常使用状态；4.2 工具、模具、夹具、计量器具分类定位、标示且摆放整齐，使用后及时归位；4.3 待修、返修工、用具、模具、夹具、计量器具划定区域放置，标示清晰、明确；4.4 工用具柜面标识明确，与柜内物品对应，合理摆放，明确品名、规格。

食品车间 | 划线及标识管理要求地面通道线、区域划分线1) 线型A类--明黄色油漆实线线宽60mm：原则上用于物品定位线；线宽80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

图例：B类--明黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色图例：D类--明黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；E 类--绿色实线合格品摆放区的划分线和成品仓库的通道线；说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

定位线A 类--设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台”字样；B 类--不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C 类--消防器材、油类、化学药品等危险物品的定位使用红白警示定位线；D 类--物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E 类--消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；F 类--移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G 类--货架的定位H 类--门开闭线I 类--限高线J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；通道划线刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色) 的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

+\车间划线及标识管理要求1、地面通道线、区域划分线1）线型A 类 -- 黄色油漆实线线宽 60mm：原则上用于物品定位线；线宽 80mm：原则上用于设备区域线；线宽 120mm：原则上用于主通道线。

图例：B 类 -- 黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类 -- 红色实线线宽 60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：+\D类 - 黄色与黑色组成的斜纹斑马线（倾斜45o）危险品区域线、警示区域线，消防通道线；图例：2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“ XX工作台 / 设备”字样。

图例：B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于 40cm×40cm，则直接采用封闭实线框定位；图例：C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类 -- 货架的定位图例：H类-- 门开闭线图例：I类-- 限高线图例：J 类 -- 警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类 -- 台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：2、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色 ( 明黄色、天蓝色、大红色、标准绿色 ) 的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

车间划线及标识管理要求1,地面通道线,区域划分线1）线型A类■■黄色油漆实线线宽60mm :原则上用于物品定位线;线宽80mm :原则上用于设备区域线;线宽120mm :原则上用于主通道线。

■例:即mm牛即ee ~120mmB类■■黄色油漆虚线线宽60mm :大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类■■红色实线线宽60mm:不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：D类■黄色与黑色组成的斜纹斑马线（倾斜45。

）成危（wei）险品区域线、警示区域线，消防通道线;图例：2）定位线A类一设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部份注明“XX工作台/设备”字样。

图例：20cmB类一不良品区（废弃物的回收桶■箱.不良品放置架）定位用红色线，如果定位范围小于40cm x 40cm，则直接采用封闭实线框定位; 图例：C类一消防器材■油类■化学品等危（wei）险物品的的定位使用红白警示定位线;■例:D类一物料码放架与形状规则的常用物品.所有可以挪移或者容易挪移的设备的定位使用黄色四角定位线；■例：E类一消防栓,配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线;图例：倾魁】区城女度与渚洛會保持一;互邑绽完5飾，空白鏡宽公m 宽.度3 Ow摆布：=F类一挪移式设备的定位（如液压叉车,电动叉车,物料周转车等）使用黄线四周定位线，并标明起动方向；图例：物料周转车停放区区域大小由车的大小璐定G类“货架的定位■例:道通P通道H类■■门开闭线■例:I类■■限高线图例:J类“警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类■■台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒;■例：2■通道划线图例：红色制■灘长度为通道宽的1/2或者1/31-如搬运机具须踏越区段，妙盧戏J3■刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色（明黄色、天蓝色、大红色、标准绿色）的实际效果调配颜色，但要求与电脑所显示的色样效果接近, 且在工厂内部保持一致。

厂区道路划线标准厂区道路划线标准是指在工业厂区内对道路进行划线标识的规范和要求。

良好的道路划线标准可以提高厂区内交通的安全性和效率，保障员工和设备的安全，也有利于管理和监控工业厂区的交通秩序。

因此，对于厂区道路划线标准的制定和执行，需要严格遵守相关规定，并不断优化和改进。

1. 划线标准的基本原则。

厂区道路划线标准的制定应遵循以下基本原则：（1）安全优先，道路划线应以保障行车和行人安全为首要目标，合理设置车辆和行人通行区域，明确交通指示标识，确保道路畅通和交通秩序。

（2）简洁明了，划线标识应简洁清晰，避免过多的复杂标识，以便于驾驶员和行人快速理解和遵守。

（3）合理规划，根据厂区内道路的布局和交通流量，合理规划划线标识的位置、长度和宽度，确保其符合实际使用需求。

2. 划线标准的具体要求。

（1）车行道标线，对于双向车行道，应设置中心线进行分隔，同时在道路两侧设置边缘线；对于单向车行道，应设置车行道中心线和道路边缘线。

（2）停车位标线，合理设置停车位标线，标明停车位的位置和范围，同时设置停车方向箭头指示停车方向。

（3）行人通行标线，在需要设置行人通行区域的地方，应设置行人横道标线和行人通行标识，提醒驾驶员注意行人通行。

（4）交通指示标识，设置交通指示标识，包括转弯箭头、禁止停车标志、限速标志等，提醒驾驶员遵守交通规则。

3. 划线标准的执行和管理。

为了确保厂区道路划线标准的有效执行和管理，需要建立健全的管理制度和监督机制：（1）明确责任，明确相关部门和人员对于道路划线标准的执行和管理责任，建立定期检查和维护制度。

（2）加强培训，对于厂区内的驾驶员和行人进行交通安全培训，提高其对道路划线标准的认识和遵守意识。

（3）定期检查，定期对厂区内道路划线标准进行检查和维护，及时修复破损和模糊的标线，确保其清晰可见。

（4）监督管理，建立监督管理机制，对于违反道路划线标准的行为进行处罚和纠正，维护良好的交通秩序。

4. 划线标准的优化和改进。

1、地面通道线、区域划分线1)线型A 类--明黄色油漆实线线宽 60mm ：原则上用于物品定位线； 线宽 80mm ：原则上用于设备区域线； 线宽120mm ：原则上用于主通道线。

图例：B 类--明黄色油漆虚线线宽60mm ：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C 类--红色实线线宽60mm ：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：150mm150mm150mm60mm60mm80mm120mmD 类--明黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；图例：E 类--绿色实线合格品摆放区的划分线和成品仓库的通道线；图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2) 定位线A 类--设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX 工作台”字样；图例：2cm 5cm60mm50mm50mm20cm5cmB 类--不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm ×40cm ，则直接采用封闭实线框定位；图例：C 类--消防器材、油类、化学药品等危险物品的定位使用红白警示定位线；图例：D 类--物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：2cm5cm5cm5cm20cm不合格品区 20c m5cm20cm2c m20cm2cm5cmE 类--消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；图例：说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；手推式灭火器壁挂式灭火器说明：红色、线宽5cm，空白宽5cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；F 类--移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：I 类--限高线图例：J 类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：5cm由区域大小确定由区域大小确定图A限高4.5m5cm由设备宽度确定柜门轨迹消防栓、配电柜等图B3cm1cm----------------------------精品word 文档 值得下载 值得拥有--------------------------------------------------------------------------精品word 文档 值得下载 值得拥有--------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 6、区域标识牌设置名称 规格尺寸 材料 版面 放置方式工位 300*200mm 金属或塑料 白底蓝字 悬挂放置设备状态标识 200*150mm 铝塑或泡沫 正常运行（绿色）故障维修（红色）停用保养（黄色） 悬挂放置安全重要区域标识400*300mm 金属或铝塑 “安全重点区”字样 醒目位立式放置 区域标识 300*200mm 金属或塑料 白底蓝字（废品：用红字） 立式放置7、其他注意事项1) 垃圾桶不靠墙定点存放，定时清理，不得外溢和积压。

食品车间 | 划线及标识管理要求地面通道线、区域划分线1) 线型A类--明黄色油漆实线线宽60mm：原则上用于物品定位线；线宽80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

图例：B类--明黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色图例：D类--明黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；E 类--绿色实线合格品摆放区的划分线和成品仓库的通道线；说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

定位线A 类--设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台”字样；B 类--不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C 类--消防器材、油类、化学药品等危险物品的定位使用红白警示定位线；D 类--物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E 类--消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；F 类--移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G 类--货架的定位H 类--门开闭线I 类--限高线J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；通道划线刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色) 的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

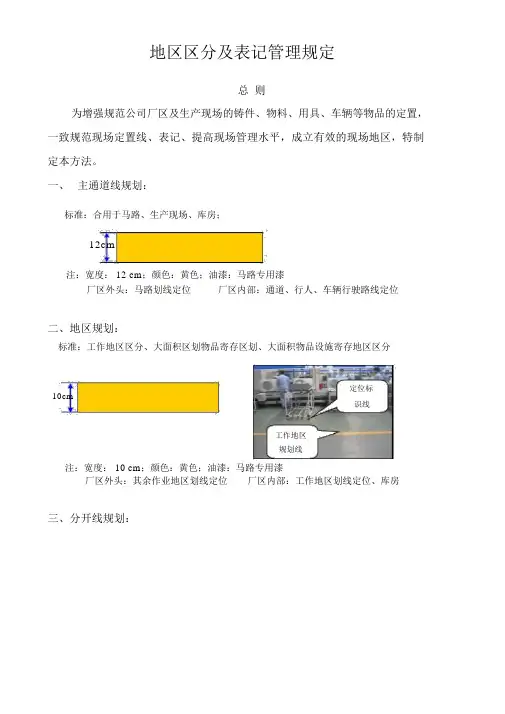

地区区分及表记管理规定总则为增强规范公司厂区及生产现场的铸件、物料、用具、车辆等物品的定置，一致规范现场定置线、表记、提高现场管理水平，成立有效的现场地区，特制定本方法。

一、主通道线规划：标准：合用于马路、生产现场、库房；12cm注：宽度： 12 cm；颜色：黄色；油漆：马路专用漆厂区外头：马路划线定位厂区内部：通道、行人、车辆行驶路线定位二、地区规划：标准：工作地区区分、大面积区划物品寄存区划、大面积物品设施寄存地区区分定位标10cm识线工作地区规划线注：宽度： 10 cm；颜色：黄色；油漆：马路专用漆厂区外头：其余作业地区划线定位厂区内部：工作地区划线定位、库房三、分开线规划：注：宽度： 8 cm；颜色：黄色；油漆：马路专用漆个人岗位活动地区请留划1米虚线进出口（参照 6）四、定位线标准：合用于物品定置管理30cmo90寄存的物品8cm注：宽度： 8 cm；颜色：黄色；油漆：马路专用漆依照寄存物品实质尺寸定位（如库房可依照木托、铁托实质大小）五、转弯处倒角标准：标准：合用于各拐角处10cm60cmo135六、定置地区车辆进出口标准：标准：定置地区车辆进出口处【采纳虚线】。

线宽依照主线实质线宽调整以上为虚线规格，本规格为标准虚线参照。

用于车间、库房非骨干道地区内可挪动物体分开规划。

注：宽度：依照主线实质宽度；颜色：黄色；油漆：马路专用漆七、不合格品区规划：标准：合用于不合格产品寄存8cm不良产品线注：宽度： 8 cm；颜色：红色；油漆：马路专用漆特别提示：红色的划线仅用于不良品或危险的警告，其余地方不行乱用。

八、车辆定位：标准：合用于叉车、装载机、小叉车等车类寄存地车宽①②10cm车长10cm30cm注：长：依如实质车长，宽：依如实质车宽，颜色：黄色；油漆：马路专用漆序号为“宋体”字体，外环内直径为 30cm,外直径 35cm.九、指示箭头标准：标准：指示箭头60cm15cm紧迫通道90o10cm注：总长 80cm，宽15 cm；黄色、用于紧迫通道指示标准。
