车间划线标识的管理要求

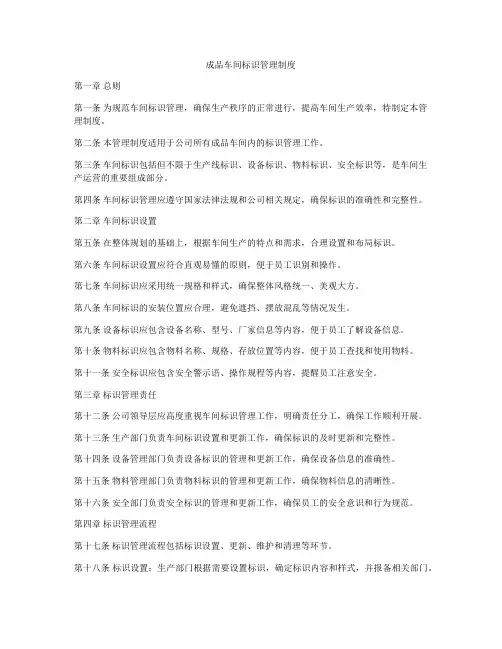

成品车间标识管理制度第一章总则第一条为规范车间标识管理，确保生产秩序的正常进行，提高车间生产效率，特制定本管理制度。

第二条本管理制度适用于公司所有成品车间内的标识管理工作。

第三条车间标识包括但不限于生产线标识、设备标识、物料标识、安全标识等，是车间生产运营的重要组成部分。

第四条车间标识管理应遵守国家法律法规和公司相关规定，确保标识的准确性和完整性。

第二章车间标识设置第五条在整体规划的基础上，根据车间生产的特点和需求，合理设置和布局标识。

第六条车间标识设置应符合直观易懂的原则，便于员工识别和操作。

第七条车间标识应采用统一规格和样式，确保整体风格统一、美观大方。

第八条车间标识的安装位置应合理，避免遮挡、摆放混乱等情况发生。

第九条设备标识应包含设备名称、型号、厂家信息等内容，便于员工了解设备信息。

第十条物料标识应包含物料名称、规格、存放位置等内容，便于员工查找和使用物料。

第十一条安全标识应包含安全警示语、操作规程等内容，提醒员工注意安全。

第三章标识管理责任第十二条公司领导层应高度重视车间标识管理工作，明确责任分工，确保工作顺利开展。

第十三条生产部门负责车间标识设置和更新工作，确保标识的及时更新和完整性。

第十四条设备管理部门负责设备标识的管理和更新工作，确保设备信息的准确性。

第十五条物料管理部门负责物料标识的管理和更新工作，确保物料信息的清晰性。

第十六条安全部门负责安全标识的管理和更新工作，确保员工的安全意识和行为规范。

第四章标识管理流程第十七条标识管理流程包括标识设置、更新、维护和清理等环节。

第十八条标识设置：生产部门根据需要设置标识，确定标识内容和样式，并报备相关部门。

第十九条标识更新：设备、物料等信息发生变更时，应及时更新标识，确保信息的准确性。

第二十条标识维护：定期检查标识的完好情况，如发现损坏或脱落应及时修复或更换。

第二十一条标识清理：标识过期或失效时，应及时清理，避免对生产造成不必要的干扰。

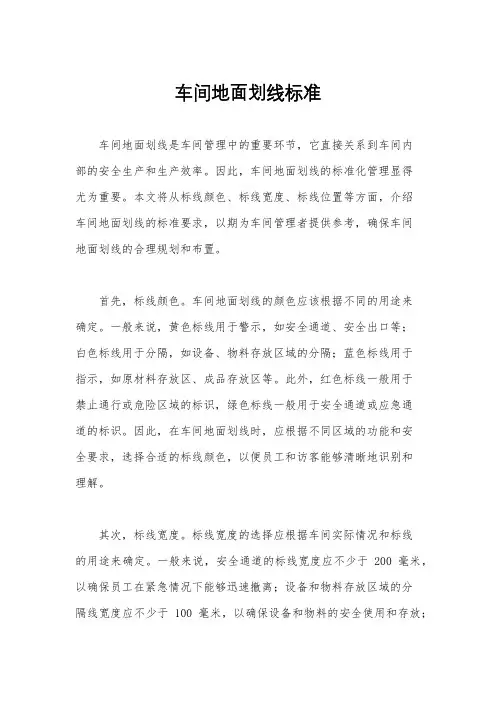

车间地面划线标准车间地面划线是车间管理中的重要环节，它直接关系到车间内部的安全生产和生产效率。

因此，车间地面划线的标准化管理显得尤为重要。

本文将从标线颜色、标线宽度、标线位置等方面，介绍车间地面划线的标准要求，以期为车间管理者提供参考，确保车间地面划线的合理规划和布置。

首先，标线颜色。

车间地面划线的颜色应该根据不同的用途来确定。

一般来说，黄色标线用于警示，如安全通道、安全出口等；白色标线用于分隔，如设备、物料存放区域的分隔；蓝色标线用于指示，如原材料存放区、成品存放区等。

此外，红色标线一般用于禁止通行或危险区域的标识，绿色标线一般用于安全通道或应急通道的标识。

因此，在车间地面划线时，应根据不同区域的功能和安全要求，选择合适的标线颜色，以便员工和访客能够清晰地识别和理解。

其次，标线宽度。

标线宽度的选择应根据车间实际情况和标线的用途来确定。

一般来说，安全通道的标线宽度应不少于200毫米，以确保员工在紧急情况下能够迅速撤离；设备和物料存放区域的分隔线宽度应不少于100毫米，以确保设备和物料的安全使用和存放；禁止通行或危险区域的标线宽度应不少于300毫米，以吸引人们的注意，避免发生意外。

因此，在车间地面划线时，应根据不同区域的实际情况和安全要求，选择合适的标线宽度，以便达到预期的安全管理效果。

最后，标线位置。

标线的位置应根据车间实际情况和标线的用途来确定。

一般来说，安全通道的标线应沿着通道的两侧设置，以便员工在紧急情况下能够清晰地识别通道的范围；设备和物料存放区域的分隔线应围绕设备和物料存放区域设置，以确保设备和物料的安全使用和存放；禁止通行或危险区域的标线应沿着危险区域的边缘设置，以吸引人们的注意，避免发生意外。

因此，在车间地面划线时，应根据不同区域的实际情况和安全要求，选择合适的标线位置，以便员工和访客能够清晰地识别和理解。

综上所述，车间地面划线标准是车间管理中的重要环节，它直接关系到车间内部的安全生产和生产效率。

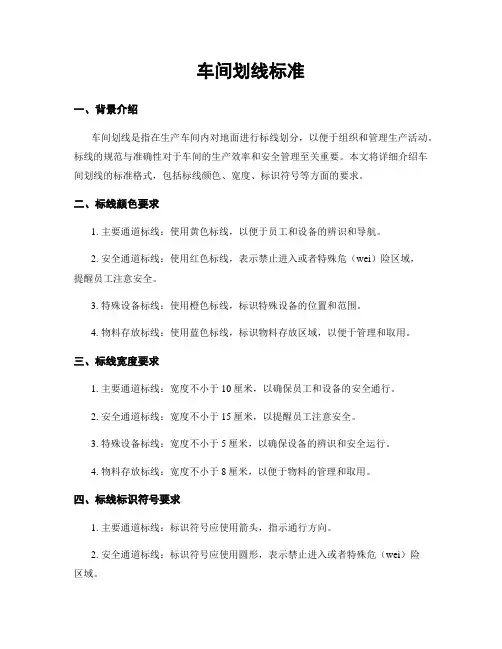

车间划线标准一、背景介绍车间划线是指在生产车间内对地面进行标线划分，以便于组织和管理生产活动。

标线的规范与准确性对于车间的生产效率和安全管理至关重要。

本文将详细介绍车间划线的标准格式，包括标线颜色、宽度、标识符号等方面的要求。

二、标线颜色要求1. 主要通道标线：使用黄色标线，以便于员工和设备的辨识和导航。

2. 安全通道标线：使用红色标线，表示禁止进入或者特殊危（wei）险区域，提醒员工注意安全。

3. 特殊设备标线：使用橙色标线，标识特殊设备的位置和范围。

4. 物料存放标线：使用蓝色标线，标识物料存放区域，以便于管理和取用。

三、标线宽度要求1. 主要通道标线：宽度不小于10厘米，以确保员工和设备的安全通行。

2. 安全通道标线：宽度不小于15厘米，以提醒员工注意安全。

3. 特殊设备标线：宽度不小于5厘米，以确保设备的辨识和安全运行。

4. 物料存放标线：宽度不小于8厘米，以便于物料的管理和取用。

四、标线标识符号要求1. 主要通道标线：标识符号应使用箭头，指示通行方向。

2. 安全通道标线：标识符号应使用圆形，表示禁止进入或者特殊危（wei）险区域。

3. 特殊设备标线：标识符号应使用设备的图标或者文字，以便于辨识。

4. 物料存放标线：标识符号应使用文字或者图标，标明物料的名称和存放位置。

五、标线施工要求1. 标线应平整、坚固，与地面密切贴合，不得有起泡、脱落等情况。

2. 标线应使用耐磨、耐候、耐化学腐蚀的材料制作，以确保标线的持久性和可靠性。

3. 标线应时常进行检查和维护，如有损坏或者磨损应及时修复或者更换。

4. 标线施工应遵守相关安全规范，确保施工过程中不影响车间的正常生产活动。

六、标线维护管理要求1. 车间应制定标线维护管理制度，明确责任人和维护周期。

2. 定期对标线进行清洗、保养和检查，确保标线的清晰度和可读性。

3. 如发现标线损坏或者磨损严重，应及时修复或者更换，确保标线的完整性和准确性。

4. 标线维护记录应详细记录维护日期、维护内容和责任人，以便于追溯和管理。

车间划线及标识管理要求1、地面通道线、区域划分线1）线型A类—-黄色油漆实线线宽 60mm：原则上用于物品定位线；线宽 80mm：原则上用于设备区域线;线宽120mm:原则上用于主通道线。

图例：B类-—黄色油漆虚线线宽60mm:大型工作区域内部划分线，允许穿越的通道线（可虚实结合)；图例：C类——红色实线线宽60mm：不良品摆放区的划分线(碰到三面围墙处,第四面地面划一条红色实线）；图例：D类—黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；图例：2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

图例:B类—不良品区(废弃物的回收桶、箱、不良品放置架)定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；图例：C类-消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例:D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线;图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线;图例：F类-移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类-—货架的定位图例：H 类--门开闭线图例：I 类--限高线图例:J类——警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例:K类——台面物品定位待加工零件、已加工零件、作业工具,检查工具、记录表、小物盒；图例:2、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色（明黄色、天蓝色、大红色、标准绿色）的实际效果调配颜色,但要求与电脑所显示的色样效果接近,且在工厂内部保持一致。

4、工具标识牌公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角），标明工具类别，负责人.图例：以上规定各单位在具体执行时可作个别调整，如一些只需标识名称的简单场合可自行打印制作，但要求醒目、美观，力求单位内部统一规范.5、车间物料标识牌车间内部的物料放置点、待加工、已加工物料放置点,对物料名称、数量、规格以及最大上限的控制。

图例：
设备的定位：
50mm
50mm
2、通道划线
2.0-2.5m 黄色100mm 实线以主大门中心线
为轴线对称分布
300mm斜线
1.0-1.5m 黄色80mm 实线以通道最宽处中
垂线为对称分布
300mm斜线
0.8-1.0m 黄色80mm 实线
间隔等线宽黄色60mm 斑马线
图例：
红色斜线长度为通道宽的1/2或者1/3
如搬运机具须跨越区段，则划虚线
3、刷油漆的注意事项
因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

6、区域标识牌设置
300*200mm 金属或塑料白底蓝字悬挂放置
200*150mm 铝塑或泡沫正常运行（绿色）
故障维修（红色）
停用保养（黄色）
悬挂放置
400*300mm 金属或铝塑“安全重点区”字样醒目位立式放置
300*200mm 金属或塑料
白底蓝字
（废品：用红字）
立式放置
7、其他注意事项
1)垃圾桶不靠墙定点存放，定时清理，不得外溢和积压。

2)工作场所定置图要规划和显示出：
生产场地（或班组区域位置）
通道
在制品周转地
垃圾存放点
其他
3)工作或生产现场内，凡定置图中未注明的设施和物品应予以清除，做到图物
相符。

4)车间里面的窗户不能悬挂窗帘或其他障碍物。

5)班组休息区有明确的定置与标语。

+\车间划线及标识管理要求1、地面通道线、区域划分线1）线型A 类 -- 黄色油漆实线线宽 60mm：原则上用于物品定位线；线宽 80mm：原则上用于设备区域线；线宽 120mm：原则上用于主通道线。

图例：B 类 -- 黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类 -- 红色实线线宽 60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：+\D类 - 黄色与黑色组成的斜纹斑马线（倾斜45o）危险品区域线、警示区域线，消防通道线；图例：2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“ XX工作台 / 设备”字样。

图例：B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于 40cm×40cm，则直接采用封闭实线框定位；图例：C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类 -- 货架的定位图例：H类-- 门开闭线图例：I类-- 限高线图例：J 类 -- 警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类 -- 台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：2、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色 ( 明黄色、天蓝色、大红色、标准绿色 ) 的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

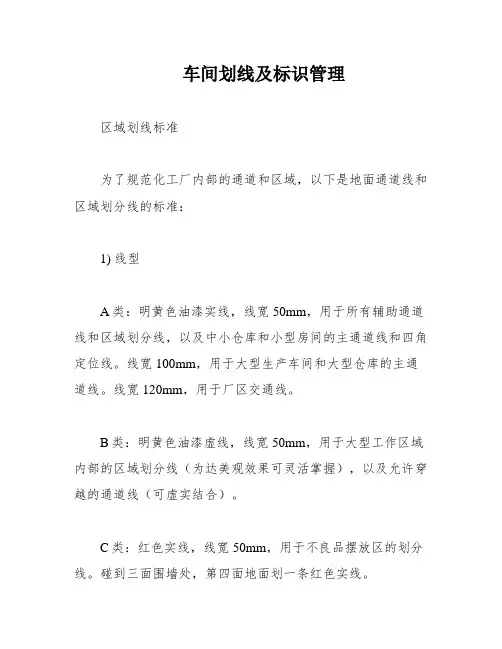

车间划线及标识管理区域划线标准为了规范化工厂内部的通道和区域，以下是地面通道线和区域划分线的标准：1) 线型A类：明黄色油漆实线，线宽50mm，用于所有辅助通道线和区域划分线，以及中小仓库和小型房间的主通道线和四角定位线。

线宽100mm，用于大型生产车间和大型仓库的主通道线。

线宽120mm，用于厂区交通线。

B类：明黄色油漆虚线，线宽50mm，用于大型工作区域内部的区域划分线（为达美观效果可灵活掌握），以及允许穿越的通道线（可虚实结合）。

C类：红色实线，线宽50mm，用于不良品摆放区的划分线。

碰到三面围墙处，第四面地面划一条红色实线。

D类：明黄色与黑色组成的斜纹斑马线（倾斜45º），用于危险品区域的禁入警示线、警示区域线、消防通道线和凸起部位线（如路肩石等）。

E类：绿色实线，用于合格品摆放区的划分线和成品仓库的通道线。

2) 定位线A类：设备的定位，所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台”字样。

B类：不良品区（废弃物的回收桶、箱、不良品放置架）定位，用红色线。

如果定位范围小于40cm×40cm，则直接采用封闭实线框定位。

C类：消防器材、油类、化学药品等危险物品的定位，使用红白警示定位线。

D类：物料码放架与形状规则的常用物品，使用黄色四角定位线。

E类：消防栓、配电柜等禁放物品的开门区域处的定位，使用红白相间的斑马式填充线。

F类：移动式设备的定位（如液压车、物料周转车等），使用黄线四周定位线，并标明起动方向。

G类：货架的定位。

H类：门开闭线。

以上标准可以直接用刷油漆的方式实现，也可以在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，直接贴胶带。

本文介绍了车间内的标识牌和划线等注意事项。

首先，限高线分为I类和J类，I类限高线用于提醒作业区域高度限制，J类限高线用于警示范围线。

限高线的设置位置包括消防栓、配电柜、电气控制柜等，以及需要提醒注意的区域和碰头部位等。

车间划线、标识执行标准车间标识执行标准为了使生产现场更加规范化和安全化，需要对地面通道线、区域划分线和设备定位线进行划分和标识。

以下是标准的执行方法：1.整理整顿生产现场地面通道线和区域划分线的线宽和线型需根据具体情况进行划分。

A类线宽为5cm，适用于二层及以上通道线和区域划分线，辅料仓库和主通道线，四角定位线；B类线宽为10cm，适用于车间一层地面及成品仓库的主通道线；C类线宽为15cm，适用于厂区道路交通线。

A类线型为明黄色油漆实线，适用于大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；B类线型为明黄色油漆虚线，适用于大型工作区域内部的区域以及功能不确定的区域的划分线；C类线型为红色虚线，适用于不良品摆放区的划分线；D类线型为明黄色和黑色组成的斜纹斑马线（45），适用于危险区域的禁入警示线，消防通道线，凸起部位（如路肩石等）；E类线型为绿色实线，适用于合格品摆放区的划分线和成品仓库的通道线。

在所有适宜贴胶带的地面，可用直接贴胶带的方式代替刷油漆。

2.设备定位线设备和工作台的定位线采用黄色四角定位线，工作台的四角定位线内空部分注明“XX工作台”字样；不良品区（废弃物回收桶、箱、不良品放置架）定位采用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位。

消防器材、油类、化学药品等危险物品的定位采用红色实线。

物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位采用黄色四角定位线。

消防栓、配电柜等禁放物品的开门区域处的定位采用红白相间的斑马式填充线。

3.灭火器的标识手推式灭火器和壁挂式灭火器的标识需根据具体情况进行划分和标识。

标识需明确且易于辨认，以便在紧急情况下快速使用。

以上是车间划线、标识执行标准，希望能够使生产现场更加规范化和安全化。

移动式设备的定位（如液压叉车、电动叉车、物料周转车等）：使用黄线四周定位线，并标明起动方向。

同时，需要设置通道以便设备的行走。

车间安全通道划线封口要求车间安全通道是车间内为了确保员工的安全而设立的重要通道。

为了避免车间内发生人员伤亡和事故，划线封口是一种常见的措施。

下面将详细介绍车间安全通道划线封口的要求和注意事项。

划线封口的目的是为了明确安全通道的范围，防止其他设备或物品侵占通道空间，确保员工在紧急情况下能够快速、安全地撤离车间。

因此，在划线封口时需要遵循以下要求：1. 划线封口应该明确标识出安全通道的起点和终点，确保通道畅通无阻。

起点和终点的划线应该清晰可见，不得有模糊或断裂的部分。

2. 划线封口的宽度应根据车间的具体情况和安全要求进行确定。

一般来说，安全通道的宽度应能够容纳两人并行通过，并且保持一定的余量，以防止人员堵塞或摩擦。

3. 划线封口的颜色应醒目易辨认，一般采用鲜明的黄色或红色。

这样可以吸引人们的注意，提醒他们注意安全通道的存在。

4. 划线封口必须牢固可靠，不得有脱落或掉色的情况。

划线的材料应选择耐磨、耐腐蚀的材质，如耐候性优良的油漆或胶带。

5. 划线封口的位置应根据车间的布局和工艺流程进行合理划定。

通常情况下，安全通道应沿着主要的人流路径或紧急出口设置，以便员工在紧急情况下能够快速撤离。

6. 划线封口的长度应根据实际需要进行合理确定。

通常情况下，安全通道的长度应能够覆盖车间内所有的紧急出口或逃生通道。

7. 划线封口的标识应清晰可见，不得有模糊或混淆的情况。

标识应使用标准化的符号和文字，以确保员工能够准确理解和遵守安全通道的规定。

车间安全通道划线封口是车间安全管理的重要环节。

只有合理划定安全通道的范围，并确保划线封口符合要求，才能有效保障员工的安全。

同时，车间管理人员也应定期检查和维护划线封口，确保其功能完好。

通过正确的划线封口措施，我们能够提高车间的安全性，减少事故的发生，保护员工的生命财产安全。

车间划线及标识的管理要求1、地面通道线、区域划分(1)线宽A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线（2）线型A类--黄色油漆实线大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线B类--黄色油漆虚线线宽50mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；C类--红色虚线线宽50mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类-黄色与黑色组成的斜纹斑马线（倾斜45º）适用于危险品区域线、警示区域线，消防通道线；（3）定位线A类—设备的定位所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C类消防器材、油类、化学品等危险物品的的定位，使用红白警示定位线；D类物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类—消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G类--货架的定位H 类--门开闭线I 类--限高线J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；（3）方向箭头指示作为车间内物流、人流指示箭头划线标准车间行人通道可使用黄色脚印进行指示，主要通道每隔5米标示一处，其他区域根据通道长短进行统一标示。

车间_划线及标识管理要求车间的划线及标识管理是车间管理中非常重要的一项工作，它直接关系到车间生产流程的顺利进行、安全生产和员工的生命财产安全。

因此，车间的划线及标识管理非常重要，必须要有明确的管理要求。

其次，车间的划线及标识管理要求要注重标准化和统一性。

在车间内，划线及标识应按照统一的规范进行设置，划线的颜色、线宽、线型等应符合相关标准，以确保标识的明确性和可辨识性。

特别是一些关键区域，如高危区域、禁止区域等，应设置明显的标识，以提醒员工注意安全。

第三，车间的划线及标识管理要求要注重科学性和实用性。

车间的划线及标识应根据实际生产需要进行设置，合理规划车间的生产流程，确保流程的顺畅和高效。

标识应具备易辨识、易理解和易执行的特点，以提高员工的工作效率和安全意识。

第四，车间的划线及标识管理要求要注重更新和维护。

车间的划线及标识应定期进行检查和维护，确保标识的清晰和完整。

一旦发现标识模糊不清或者损坏，应及时更换或修复。

划线及标识管理要求还应包括对标识的更新，针对新的生产工艺和安全要求进行调整和更新，以适应不断发展变化的生产环境。

最后，车间的划线及标识管理要求要注重员工培训和监督。

车间应定期组织员工进行划线及标识管理的培训，使其了解划线及标识的重要性、意义和操作方法。

同时，车间应加强对员工的监督和检查，确保员工正确使用和遵守划线及标识管理的要求，杜绝违规操作和事故发生。

综上所述，车间的划线及标识管理要求是车间管理中非常重要的一项工作。

通过制定明确的管理制度，注重标准化、统一性、科学性和实用性，定期更新和维护，同时加强员工培训和监督，可以有效提高车间的安全生产管理水平，保障员工的生命财产安全，为企业的发展提供可靠的支持。

车间划线及标识的管理要求
1、地面通道线、区域划分
(1)线宽
A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；
B类----线宽10cm：大型生产车间、大型仓库的主通道线；
C类----线宽12cm：厂区交通线
（2）线型
A类--黄色油漆实线
大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线
B类--黄色油漆虚线
线宽50mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；
C类--红色虚线
线宽50mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；
D类-黄色与黑色组成的斜纹斑马线（倾斜45º）
适用于危险品区域线、警示区域线，消防通道线；
（3）定位线
A类—设备的定位
所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；
C类
消防器材、油类、化学品等危险物品的的定位，使用红白警示定位线；
D类
物料码放架与形状规则的常用物品、所有可以移动或容易移动的
设备的定位
使用黄色四角定位线；
E类—消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；
F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）
使用黄线四周定位线，并标明起动方向；
G类--货架的定位
H 类--门开闭线。

车间划线及标识管理要求————————————————————————————————作者：————————————————————————————————日期：车间划线及标识管理要求1、地面通道线1）线型A类--黄色油漆实线线宽60mm：原则上用于物品定位线；线宽80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

B类--黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类-黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G类--货架的定位图例：H 类--门开闭线图例：I 类--限高线图例：J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：1、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

车间划线及标识的管理要求1、地面通道线、区域划分(1)线宽A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线（2）线型A类--黄色油漆实线大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线B类--黄色油漆虚线线宽50mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；C类--红色虚线线宽50mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类-黄色与黑色组成的斜纹斑马线（倾斜45º）适用于危险品区域线、警示区域线，消防通道线；（3）定位线A类—设备的定位所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C类消防器材、油类、化学品等危险物品的的定位，使用红白警示定位线；D类物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类—消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G类--货架的定位H 类--门开闭线I 类--限高线J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；（3）方向箭头指示作为车间内物流、人流指示箭头划线标准车间行人通道可使用黄色脚印进行指示，主要通道每隔5米标示一处，其他区域根据通道长短进行统一标示。

车间划线执行标准一、引言车间划线是车间生产管理中的重要环节之一，它对于车间的安全生产和生产效率具有重要意义。

为确保车间划线工作的质量和效果，制定本执行标准，明确车间划线的要求和操作流程。

二、适用范围本执行标准适用于我公司所有车间的划线工作。

三、术语和定义1. 划线：在车间地面进行标记和划定区域的操作。

2. 划线工具：划线所需的工具和设备，包括划线机、刷子、划线涂料等。

四、划线要求1. 安全要求a. 划线前，必须清理地面，确保地面干净、平整，无杂物和尘土。

b. 划线时，必须佩戴防护手套、安全鞋等个人防护装备，确保人身安全。

c. 划线机和刷子等划线工具必须保持良好的工作状态，划线前应检查划线工具是否正常运行。

d. 划线时，应确保周围无人作业，防止意外伤害。

2. 划线标准a. 划线应符合车间布局和生产流程的要求，确保车间内各功能区域的界限清晰可见。

b. 划线的颜色应与车间内其他标识相区分，避免混淆。

c. 划线应符合国家相关标准和规定，确保划线质量达到标准要求。

d. 划线的宽度和长度应根据实际需要进行合理调整，确保划线的稳定性和持久性。

3. 划线操作流程a. 准备工作：清理地面，检查划线工具的工作状态和涂料的质量。

b. 划线前，根据车间布局和生产流程的要求，确定划线的位置和尺寸。

c. 使用划线机或刷子等划线工具进行划线，确保划线的直线性和均匀性。

d. 划线完成后，及时清理划线工具和周围的杂物，确保车间的整洁。

五、划线质量检查1. 划线质量检查应由专人负责，定期进行。

2. 划线质量检查内容包括划线的位置、颜色、宽度和长度等方面的检查。

3. 划线质量不合格时，应及时进行整改，并记录整改情况。

六、划线记录和档案管理1. 划线工作应有相应的记录，包括划线日期、位置、负责人等信息。

2. 划线记录应按照规定进行归档，便于日后查阅和追溯。

七、责任与追究1. 车间主管负责车间划线工作的组织和管理。

2. 划线工作人员应按照本执行标准进行操作，确保划线质量和效果。
