PEGF生产现场区域划线及标识管理规范

车间划线及标识的管理要求1、地面通道线、区域划分(1)线宽A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线（2）线型A类--黄色油漆实线大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线B类--黄色油漆虚线线宽50mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；C类--红色虚线线宽50mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类-黄色与黑色组成的斜纹斑马线（倾斜45º）适用于危险品区域线、警示区域线，消防通道线；（3）定位线A类—设备的定位所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C类消防器材、油类、化学品等危险物品的的定位，使用红白警示定位线；D类物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类—消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G类--货架的定位H 类--门开闭线I 类--限高线J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；（3）方向箭头指示作为车间内物流、人流指示箭头划线标准车间行人通道可使用黄色脚印进行指示，主要通道每隔5米标示一处，其他区域根据通道长短进行统一标示。

车间划线及标识管理要求1、地面通道线、区域划分线1）线型A 类--黄色油漆实线线宽 60mm ：原则上用于物品定位线； 线宽 80mm ：原则上用于设备区域线； 线宽120mm ：原则上用于主通道线。

图例：B 类--黄色油漆虚线、线宽60mm ：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C 类--红色实线线宽60mm ：不良品摆放区的划分线（靠墙的部分不用划线）；图例：150mm150mm150mm60mmm60mm80mm120mmD 类-黄色与黑色组成的斜纹斑马线（倾斜45o ）危险品区域线、警示区域线，消防通道线；图例：2)定位线A 类—设备的定位：所有可移动设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的靠近通道面外侧中间部位张贴A4大小的标识注明“XX 工作台/设备”字样，并陪照片。

图例：B 类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm ×40cm ，则直接采用封闭实线框定位；图例：C 类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；2cm 5cm60mm50mm50mm20cm5cm不合格品区 20c m5cm20cm2c m不合格品区图例：D 类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：E 类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：说明：红色线宽5cm ，空白线宽5cm ，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；2cm 5cm2cm 5cm5cm20cm20cmF类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G 类--货架的定位图例：物料周转车停放区区域大小由车的大小确定说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；图例：I 类--限高线图例：J 类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：5cm由区域大小确定由区域大小确定图A限高4.5m5cm由设备宽度确定柜门轨消防栓、配电柜等图B3cm1cm2、通道划线黄色100mm 实线以主大门中心线为轴线对称分布300mm斜线黄色80mm 实线以通道最宽处中垂线为对称分布300mm斜线黄色80mm 实线间隔等线宽黄色60mm 斑马线图例：红色斜线长度为通道宽的1/2或者1/3如搬运机具须跨越区段，则划虚线3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

区域划线标准一、地面通道线、区域划分线1)线型A 类—明黄色油漆实线线宽 50mm ：原那么上用于所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；线宽 100mm ：原那么上用于大型生产车间、大型仓库的主通道线； 线宽120mm ：原那么上用于厂区交通线。

图例：B 类—明黄色油漆虚线线宽50mm ：大型工作区域内部区域划分线(为达美观成效可灵活把握)，许诺穿越的通道线〔可虚实结合〕；图例：C 类—红色实线线宽50mm ：不良品摆放区的划分线〔碰着三面围墙处，第四面地面划一条红色实线〕；图例：50mm150mm150mm150mm50mm50mm 100mm120mmD 类—明黄色与黑色组成的斜纹斑马线〔倾斜45º〕：危险品区域的禁入警示线，警示区域线，消防通道线，凸起部位线(如路肩石等)；图例：E 类—绿色实线合格品摆放区的划分线和成品仓库的通道线；图例：说明：在所有适宜贴胶带的地面，在能抵达一样外观成效的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2)定位线A 类--设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部份注明“XX 工作台〞字样；图例：50mm50mm50mmB 类--不良品区〔废弃物的回收桶、箱、不良品放置架〕定位用红色线，假设是定位范围小于40cm ×40cm ，那么直接采纳封锁实线框定位；图例：C 类--消防器材、油类、化学药品等危险物品的定位利用红白警示定位线；图例：D 类--物料码放架与形状规那么的常常利用物品,利用黄色四角定位线；图例：2cm5cm5cm2cm5cm20cm5cm20cm不合格品区20c m5cm20cm2c m20cm2cm5cmE 类--消防栓、配电柜等禁放物品的开门区域处的定位利用红白相间的斑马式填充线；图例：说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；F 类--移动式设备的定位〔如液压车、物料周转车等〕利用黄线周围定位线，并标明起动方向；图例：I 类--限高线图例：J 类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气操纵柜等；提示作业操作注意的区域、提示行走注意的区域、提示碰头的部位等；图例：二、通道划线通道宽度通道线区域形成方式颜色宽度线型5cm由区域大小确定由区域大小确定图A2.5cm限高m5cm由设备宽度确定柜门轨迹消防栓、配电柜等图B单开门双开门六、区域标识牌设置名称规格尺寸材料版面放置方式工位300*200mm 金属或塑料 白底蓝字 悬挂放置设备状态标识200*150mm 铝塑或泡沫 正常运行〔绿色〕故障维修〔红色〕 停用保养〔黄色〕悬挂放置平安重要区域标识 400*300mm金属或铝塑“平安重点区〞字样 醒目位立式放置区域标识300*200mm 金属或塑料白底蓝字 〔废品：用红字〕立式放置7、其他本卷须知1) 垃圾桶不靠墙定点寄存，按时清理，不得外溢和积存。

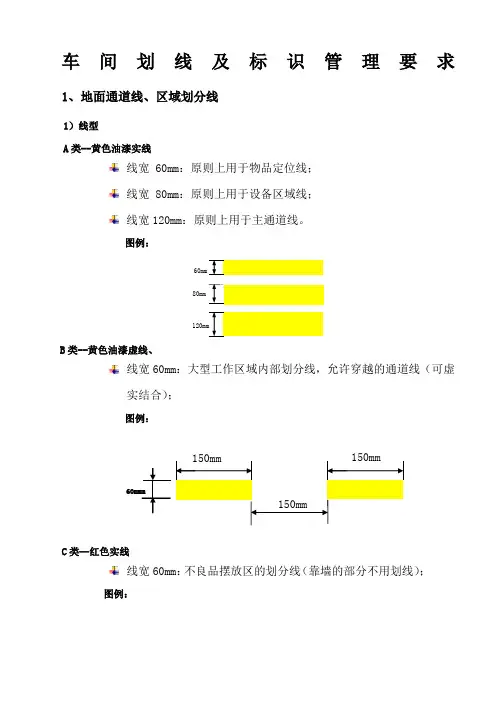

车间划线及标识管理要求1、地面通道线、区域划分线1）线型A 类--黄色油漆实线线宽 60mm ：原则上用于物品定位线； 线宽 80mm ：原则上用于设备区域线； 线宽120mm ：原则上用于主通道线。

图例：B 类--黄色油漆虚线、线宽60mm ：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C 类--红色实线线宽60mm ：不良品摆放区的划分线（靠墙的部分不用划线）；图例：60mm150mm150mm150mm60mm60mm80mm120mmD 类-黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；图例：2)定位线A 类—设备的定位：所有可移动设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的靠近通道面外侧中间部位张贴A4大小的标识注明“XX 工作台/设备”字样，并陪照片。

图例：B 类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm ×40cm ，则直接采用封闭实线框定位；图例：2cm 5cm50mm50mm20cm5cm不合格品区 20c m5cm20cm2c m不合格品区C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：20cm5cm2cm5cmD类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：20cm2cm5cmE类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G 类--货架的定位图例：物料周转车停放区区域大小由车的大小确定通道5cm 5cm图例：I 类--限高线图例：J 类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：5cm由区域大小确定由区域大小确定图A限高4.5m5cm由设备宽度确定柜门轨迹消防栓、配电柜等图B3cm1cm6、区域标识牌设置名称规格尺寸材料版面放置方式工位300*200mm 金属或塑料白底蓝字悬挂放置设备状态标识200*150mm 铝塑或泡沫正常运行（绿色）故障维修（红色）停用保养（黄色）悬挂放置安全重要区域标识400*300mm 金属或铝塑“安全重点区”字样醒目位立式放置区域标识300*200mm 金属或塑料白底蓝字（废品：用红字）立式放置7、其他注意事项1)垃圾桶不靠墙定点存放，定时清理，不得外溢和积压。

车间划线及标识治理要求一、地面通道线、区域划分线1〕线型A类--黄色油漆实线线宽 60mm：原那么上用于物品定位线；线宽 80mm：原那么上用于设备区域线；线宽120mm：原那么上用于主通道线。

图例：B类--黄色油漆虚线线宽60mm：大型工作区域内部划分线，许诺穿越的通道线〔可虚实结合〕；图例：C类--红色实线线宽60mm：不良品摆放区的划分线〔碰着三面围墙处，第四面地面划一条红色实线〕；图例：D类-黄色与黑色组成的斜纹斑马线〔倾斜45º〕危险品区域线、警示区域线，消防通道线；图例：2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空局部注明“XX工作台/设备〞字样。

图例：B类—不良品区〔废弃物的回收桶、箱、不良品放置架〕定位用红色线，若是定位范围小于40cm×40cm，那么直接采纳封锁实线框定位；图例：C类—消防器材、油类、化学品等危险物品的的定位利用红白警示定位线；图例：D类—物料码放架与形状规那么的经常使用物品、所有能够移动或容易移动的设备的定位利用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位利用黄白相间的斑马式填充线；图例：F类—移动式设备的定位〔如液压叉车、电动叉车、物料周转车等〕利用黄线周围定位线，并标明起动方向；图例：G类--货架的定位图例：H 类--门开闭线图例：I 类--限高线图例：J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气操纵柜等；提示作业操作注意的区域、提示行走注意的区域、提示碰头的部位等；图例：K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：二、通道划线图例：3、刷油漆的本卷须知因电脑显示成效与实际颜色有必然的误差，可依照各类颜色(明黄色、天蓝色、大红色、标准绿色)的实际成效调配颜色，但要求与电脑所显示的色样成效接近，且在工厂内部维持一致。

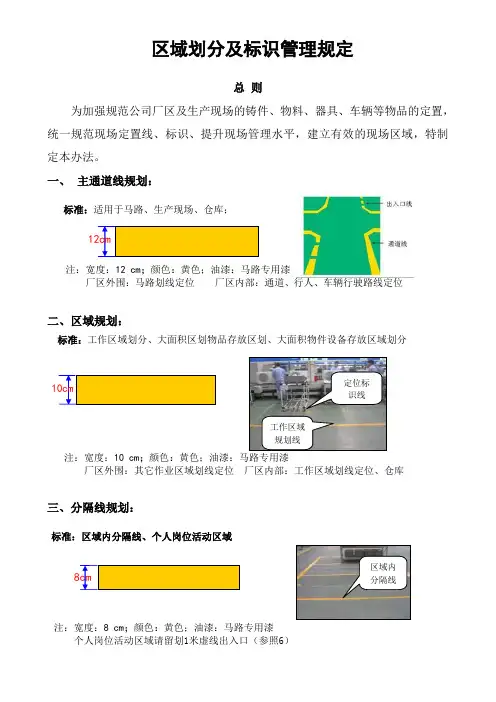

区域划分及标识管理规定总 则为加强规范公司厂区及生产现场的铸件、物料、器具、车辆等物品的定置，统一规范现场定置线、标识、提升现场管理水平，建立有效的现场区域，特制定本办法。

一、 主通道线规划：二、区域规划：三、分隔线规划：注：宽度：8 cm ；颜色：黄色；油漆：马路专用漆个人岗位活动区域请留划1米虚线出入口（参照6）8cm标准：区域内分隔线、个人岗位活动区域 区域内分隔线10cm 标准：工作区域划分、大面积区划物品存放区划、大面积物件设备存放区域划分 注：宽度：10 cm ；颜色：黄色；油漆：马路专用漆厂区外围：其它作业区域划线定位 厂区内部：工作区域划线定位、仓库 工作区域 规划线定位标 识线12cm注：宽度：12 cm ；颜色：黄色；油漆：马路专用漆厂区外围：马路划线定位厂区内部：通道、行人、车辆行驶路线定位标准：适用于马路、生产现场、仓库；四、定位线五、转弯处倒角标准：六、定置区域车辆进出口标准：七、不合格品区规划：10cm135o60cm注：宽度：8 cm ；颜色：黄色；油漆：马路专用漆依据存放物品实际尺寸定位（如仓库可依据木托、铁托实际大小）标准：适用于物品定置管理30 cm90o 8cm存放的物品以上为虚线规格，本规格为标准虚线参照。

用于车间、仓库非主干道区域内可移动物体分隔规划。

标准：定置区域车辆进出口处【采用虚线】。

标准：适用于各拐角处 线宽依照主线实际线宽调整注：宽度：依照主线实际宽度；颜色：黄色；油漆：马路专用漆八、车辆定位：九、指示箭头标准：注：长：22cm ， 宽：6cm ，颜色：黄色；油漆：马路专用漆用于物料暂存区物料投放指示紧急通道90o 80cm 60cm15cm10cm注：总长80cm ， 宽15 cm ；黄色、用于紧急通道指示标准。

其“紧急通道” 四字字体隶书,230号，红色标准9：紧急通道箭头8.5cm4cm22cm6cm3cm①②车宽车长10cm10cm 30cm注：长：依照实际车长， 宽：依照实际车宽，颜色：黄色；油漆：马路专用漆序号为“宋体”字体，外环内直径为30cm,外直径35cm.8cm注：宽度：8 cm ；颜色：红色；油漆：马路专用漆 特别提示：红色的划线仅用于不良品或危险的警示，其他地方不可乱用。

车间划线及表记管理要求1、地面通道线、地区区分线1）线型A类--黄色油漆实线线宽60mm：原则上用于物件定位线；线宽80mm：原则上用于设备地区线；线宽120mm：原则上用于主通道线。

图例：B类--黄色油漆虚线线宽60mm：大型工作地区内部区分线，同意穿越的通道线（可虚实联合）；图例：C类--红色实线线宽60mm：不良品摆放区的区分线（遇到三面围墙处，第周围地面划一条红色实线）；图例：D类-黄色与黑色构成的斜纹斑马线（倾斜45o）危险品地区线、警告地区线，消防通道线；图例：定位线类—设备的定位：全部设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

图例：类—不良品区（荒弃物的回收桶、箱、不良品搁置架）定位用红色线，假如定位范围小于40cm×40cm，则直接采纳关闭实线框定位；图例：C类—消防器械、油类、化学品等危险物件的的定位使用红白警告定位线；图例：D类—物料码放架与形状规则的常用物件、全部能够挪动或简单挪动的设备的定位使用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物件的开门地区处的定位使用黄白相间的斑马式填补线；图例：类—挪动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线周围定位线，并注明起动方向；图例：G类--货架的定位图例：类--门开闭线图例：类--限高线图例：类--警告范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提示作业操作注意的地区、提示行走注意的地区、提示碰头的部位等；图例：K类--台面物件定位待加工部件、已加工部件、作业工具，检查工具、记录表、小物盒；图例：2、通道划线图例：3、刷油漆的注意事项因电脑显示成效与实质颜色有必定的误差，可依据各样颜色(明黄色、天蓝色、大红色、标准绿色)的实质成效分配颜色，但要求与电脑所显示的色样成效靠近，且在工厂内部保持一致。

4、工具表记牌企业一致订制的工具柜、模具架、物件柜表记牌（贴在柜门左上角），注明工具类型，负责人。

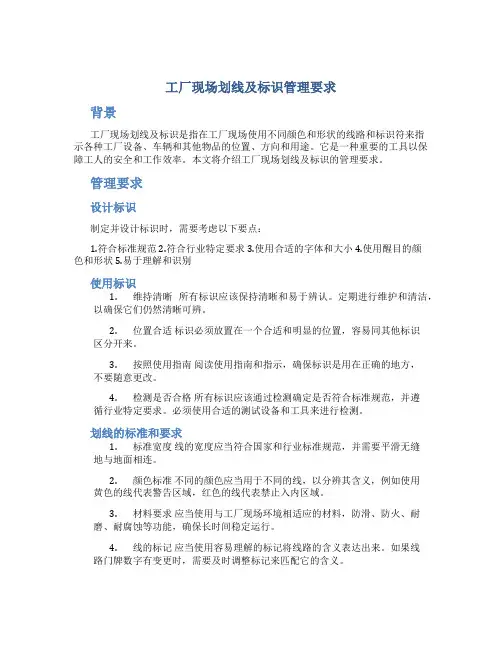

工厂现场划线及标识管理要求背景工厂现场划线及标识是指在工厂现场使用不同颜色和形状的线路和标识符来指示各种工厂设备、车辆和其他物品的位置、方向和用途。

它是一种重要的工具以保障工人的安全和工作效率。

本文将介绍工厂现场划线及标识的管理要求。

管理要求设计标识制定并设计标识时，需要考虑以下要点：1.符合标准规范2.符合行业特定要求3.使用合适的字体和大小4.使用醒目的颜色和形状 5.易于理解和识别使用标识1.维持清晰所有标识应该保持清晰和易于辨认。

定期进行维护和清洁，以确保它们仍然清晰可辨。

2.位置合适标识必须放置在一个合适和明显的位置，容易同其他标识区分开来。

3.按照使用指南阅读使用指南和指示，确保标识是用在正确的地方，不要随意更改。

4.检测是否合格所有标识应该通过检测确定是否符合标准规范，并遵循行业特定要求。

必须使用合适的测试设备和工具来进行检测。

划线的标准和要求1.标准宽度线的宽度应当符合国家和行业标准规范，并需要平滑无缝地与地面相连。

2.颜色标准不同的颜色应当用于不同的线，以分辨其含义，例如使用黄色的线代表警告区域，红色的线代表禁止入内区域。

3.材料要求应当使用与工厂现场环境相适应的材料，防滑、防火、耐磨、耐腐蚀等功能，确保长时间稳定运行。

4.线的标记应当使用容易理解的标记将线路的含义表达出来。

如果线路门牌数字有变更时，需要及时调整标记来匹配它的含义。

5.交通标识应当按照标准要求，在需要的地方设置路标和标识，以指示正确的行驶方向和安全路线。

6.安全出口标识需要在紧急出口和工厂出口处设置安全标识。

7.建立清晰区域应当为已划分的区域建立固定区域，并在标识上注明区域用途和名称。

8.划分行车路线应当划分行车路线，并明确定义他们的方向和目标，使司机可以清楚地知道他们应该前往何处并在何时停车。

工厂现场划线及标识是一种重要的控制工具以确保工人的安全和促进工作效率。

为了实现这个目标，必须建立规范的管理制度和划线及标识管理要求，并定期对它们进行维护和更新。

工厂现场划线及标识管理要求1. 简介现场划线和标识是工厂管理中重要的一环，对于维护工厂安全生产和规范化管理至关重要。

本文档旨在规范工厂现场划线和标识管理，提高工厂管理水平，确保工作场所的安全、整洁和高效。

2. 划线及标识要求2.1. 划线要求1.划线应符合规划设计要求，按照施工图纸要求进行磨平，打草稿。

2.划线应符合相关标准和规范，确保线条精简、连贯、准确。

3.划线材料应选用具有耐磨、耐候等特性的材料，如强度高、厚度合适的彩色环氧树脂地坪漆、玻璃钢等。

2.2 标识要求1.标识颜色应符合相关标准和规范，如蓝色代表安全、黄色代表警告，红色代表危险等。

2.标识应清晰易懂，符合行业标准或工厂内部规定，如安全出口、放置灭火器位置、产品和货物堆放位置等。

3.标识应具有防刮、耐用、防止普通清洁剂侵蚀材料的性能，如不锈钢标识、耐用标识材料等。

3. 划线及标识管理要求3.1. 划线及标识管理责任制1.工程部门负责现场划线、标识施工、维护。

2.生产管理部门负责对现场划线、标识进行审查，确保符合相关标准和规定。

3.保卫部门负责对现场划线、标识的周围环境和亮度进行检查，发现问题及时进行整改。

3.2. 划线及标识管理要求1.定期对现场划线、标识进行巡视和维护，确保线条、标识清晰，完整无损。

2.对于划线、标识出现损坏或磨损，需及时进行修补或更换。

3.对于需要临时拆除的划线、标识，需进行合理的标识和说明，确保安全通行。

4.对于现场划线、标识过多导致视觉混乱的，应适当减少或调整。

5.对于现场划线、标识的问题和改进建议，工程、生产、保卫等各部门应互相沟通，及时整改并完善管理体系。

4. 结语本文档旨在规范工厂现场划线及标识管理，提高安全生产管理水平，确保工作场所的安全、整洁和高效。

各部门应积极配合，认真执行管理要求，建立健全现场划线及标识管理体系。

车间划线、表记履行标准一、生产现场的整理整改1．地面通道线、地区区分线：① 线宽：A 类----线宽5cm：二层及以上通道线和地区区分线，辅料库房和主通道线，四角定位线；B 类----线宽10cm：车间一层地面及成品库房的主通道线；C类---- 线宽 15cm：厂区道路交通线。

②线型A 类----明黄色油漆实线：大型生产车间、大型库房（除销售库）主通道线，工作地区的区分线；图例：5cm10cm12cmB 类 -----明黄色油漆虚线：大型工作地区内部的地区( 为达雅观成效，可灵巧掌握 ) 以及功能不确立的地区的区分线；图例：15cm15cm5cm15cmC类----红色虚线：不良品摆放区的区分线；图例：15cm15cm15cm5cm15cm15cmD类 ----明黄色与黑色构成的斜纹斑马线（450）：危险地区的禁入警告线，消防通道线，突出部位（如：路肩石等）；图例：5cm5c mE 类----绿色实线：合格品摆放区的区分线和成品库房的通道线5cm说明：在全部适合贴胶带的地面，在能达到同样外观成效的条件下，可用在地面直接贴胶带的方式取代刷油漆。

2定位线A 类-----设施的定位：全部设施与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台”字样；图例：20cm2cm5cmB 类 ----- 不良品区（荒弃物回收桶、箱、不良品搁置架）定位：用红色线；假如定位范围小于 40cm ×40cm ，则直接采纳关闭实线框定位。

图例：20cmmc2mc5cm 02不合格品区5cmC 类----- 消防器械、油类、化学药品等危险物件的定位：使用红色实线；图例：20cm5cm2cm5cmD 类---- 物料码放架与形状规则的常用物件、全部能够挪动或简单挪动的设施的定位：使用黄色四角定位线；图例：20cm2cm5cmE 类----消防栓、配电柜等禁放物件的开门地区处的定位：使用红白相间的斑马式填补线；图例：说明：红色线宽 5cm，空白线宽 5cm，45o倾斜；地区长度与配电箱一致、宽度为门的半径；说明：红色线宽 5cm，空白线宽 5cm，45o倾斜；地区长度与消防栓保持一致、宽度 30cm左右；手推式灭火器壁挂式灭火器说明：红色、线宽 5cm，空白宽 5cm，45o倾斜；地区长度与灭火器的数量一致、宽度 30cm左右；F 类----挪动式设施的定位（如液压叉车、电动叉车、物料周转车等）：使用黄线周围定位线，并注明起动方向；图例：5cm5cm物料周转车停放区地区大小由车的大小确立G 类----货架的定位：非通道mc25cm5cm 5cm5cm5cm5cm5cm5cm通道H 类----门开闭线：图例：单开门：双开门：5cm5cm5cm5cm5cm5cmI类---- 限高线：图例：5cm限高J 类----警告范围线：设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的地区、提示行走注意的地区、提示碰头的部位等；图例：图 A由地区大小确立图 B由设施宽度确立5cm 定确小大域区柜门轨迹由消防栓、配电柜等K 类----台面物件定位：待加工部件、已加工部件、作业工具，检查工具、记录表、小物盒；图例：3cm1cm2．刷油漆的注意事项因电脑显示成效与实质颜色有必定的误差，可依据各样颜色( 明黄色、天蓝色、大红色、标准绿色) 的实质成效分配颜色，但要求与电脑所显示的色样成效靠近，且在工厂内部保持一致。

工厂现场划线及标识管理要求在工厂现场，划线和标识的管理是十分重要的一项工作，它可以帮助员工更加清晰地认识工厂的重要区域和安全规定，避免潜在的危险和意外事故的发生。

划线和标识工作也是提高工厂生产效率和精益生产的重要环节。

以下是工厂现场划线及标识管理的要求：一、标识和标线的设计标识和标线的设计需要根据具体的工厂情况来进行，包括工厂的规模、区域、生产线、设备、货物运输、安全区域等。

标线应该明显，色彩对比强烈，字体清晰并易于识别。

标识应该体现出信息的简明易懂，表述的内容必须准确，避免产生歧义。

标识和标线外观应该简洁、美观。

在设计的过程中，建议采用标准图形符号和颜色，以便于人们的理解。

二、标识和标线的安装标识和标线的安装应该在工厂的每一个区域都需要有明确的标记，以便工人在生产过程中清晰知道自己所处的位置和区域，保证生产顺利进行。

标线应该平整、牢固，并且应该与地板高度相同，确保有足够的粘着力和承重能力。

标识的高度应该根据标识所处的位置来确定，以便更符合实际情况。

标识应该可以耐受污染、破坏和湿度。

三、标识和标线的维护随着生产的不断进展，标识和标线的磨损、褪色和损坏是不可避免的。

因此，对于已经损坏的标识和标线，应该及时更换或维修。

防止因标识和标线遗失或褪色导致工人误导或产生安全问题。

同时也要定期清洁和维护标识和标线，以保证标识和标线保持清晰和美观，这也是提高工人生产效率的重要因素。

四、员工的安全意识教育和培训将生产环境中的标识和标线在一定程度上的安全性能在一定程度上减少了工人的安全风险，更重视员工的安全教育和培训是提高安全管理工作的关键。

工人在工作所须接触的标识和标线也应该在安全教育和培训中得以重点强调，以便更好地了解安全区域、高风险区域和有效的应急保障措施。

标识和标线管理是工厂安全管理条款不可或缺的一部分，正确的标识和标线的设计、安装和维修才能将其充分发挥出来的作用，加强员工安全意识教育和培训也是工厂管理的重点内容，合理安排合理的安全管理策略，加强标识和标线的管理，可以有效地保障工厂生产的顺利进行。

车间划线及标识管理要求1、地面通道线、区域划分线1）线型A类--黄色油漆实线线宽60mm：原则上用于物品定位线；线宽80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

图例：B类--黄色油漆虚线线宽60mm :大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：150mm^ 150mm^—----------------------- < ►60mm150mm^--C类--红色实线线宽60mm :不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：D类-黄色与黑色组成的斜纹斑马线（倾斜45o）危险品区域线、警示区域线，消防通道线；图例：2）定位线A类一设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“X工作台/设备”字样。

图例：20匚m屮■-- ・B类一不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm K 40cm,则直接采用封闭实线框定位; 图例：C类一消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D类一物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类一消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：F类一移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：物料周转车停放区区域大小由车的大小福定G 类--货架的定位 图例：非通道?cni^ 5 cm*1通道H 类--门开闭线 图例：■£5riz 54Lg5 cm-1..—F 一'12CMStmt 1i —i —;cm*'5 cm*I 类--限高线 图例:1\ Scm+J眼高15m2kJ 类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区 域、提醒行走注意的区域、提醒碰头的部位等； 图例：K 类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒; 图例：5CH1I 1 5cni^Jt”鲁弓弋蛍凶田g Bt*由i 殳信贯度晞消防栓.配电柜等卩2、通道划线图例：妇色斜"fit脸废为通道參的1/2義渚1/3i知嶽运机具须跨越gft. Si迪處民3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色（明黄色、天蓝色、大红色、标准绿色）的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

A01画线颜色管理◆目的◆对象◆标准对现场进行颜色管理，使现场规范生产车间所有工作场所1、按管理要求在相应的地方刷不同颜色的油漆；2、划线的具体形状参照后面章节的相关规定。

适用项目规格(mm) 基准颜色主通道120道路黄国标Y07化一般区域线50辅助通道线50开门线50周转区域线50桌面物品定置线10废品区50/100 消防红国标R03化学品区50/100配电柜区间隔100/45度消防区间隔100/45度危险区域间隔100/45度线槽间隔100/45度垃圾桶50/100单位为mm。

清洁工具50/100A02. 管道颜色标识方法管道内流体可视化，预知管道危险性,预防事故发生,提高管道维护的效率.公司所有管道,包括气体和液体管道.1、压缩空气管道涂刷成天蓝色。

2、天然气管道涂刷成黄色。

3、消防管道涂刷成红色。

4、冷凝水管道涂刷成黑色5、水管涂刷成银色6、详细管道颜色标识见国家标准A 、压缩空气管道(天蓝403）B、天然气管道C 、消防管道（消防红R03 )D、冷凝水管道E、水管◆目的◆对象◆标准道路黄国标Y07 B 、其它管道上使用 消防红国标R03A03. 管道流向标识方法 A 、红色消防管道上使用 ◆ 目 的 ◆ 对象使排管的流体、方向、压力等可视化，提高管道维护的效率． 公司所有的管道，包括气体和液体管道． 1、制作防水不干胶标签，标签上箭头颜色为流体的标准色样。

2、箭头颜色分为黄色和红色，黄色张贴在消防管道上，红色张贴在其它管道上。

3、规格：长150mmX 宽25mm.4、依据管道大小来选择使用．5、制作防水不干胶标识，宋体 80# 150mm150mmC 、管道标识天然气 ◆ 标准 宋体80#25m m 25m mA04. 车间主干道标识线 为了保护墙面与设备，区分人与车辆的通行，培养员工按道路通行的习惯 车间内部有车辆往来的通道1适合于车间主通道，副通道1）线宽：120mm ；材料：油漆；颜色： 黄色；120mm主通道 车辆通道◆ 目的◆ 对象◆ 标准A05.配电柜、消防设施警示线 画线区域内为重要安全设施，禁止堆放物品配电柜、消防栓、灭火器1、电柜、消防栓等区域线使用斑马线绘制，线宽100mm ；2、各区域线的大小以摆放物品大小而定， 物品摆放与区域线距离为：30mm≤距离 ≤50mm45度角/10cm电柜、消防栓、 灭火器◆ 目的◆ 对象 ◆ 标准A06.凸起物警示线◆目的◆对象◆标准对可能造成安全事故的凸起物，墙上配电盒进行警示墙上配电盒、凸起物1、对于墙上固定的凸出配电盒，可在配电柜两端绘制或粘贴斑马线，线宽100mm；2、对于车间内地面或墙上的凸起物可在周围绘制斑马线：30mm≤宽度≤50mmA07.工字柱警示标识◆目的◆对象◆标准对于不靠墙的柱子进行警示危险部位1、危险部位、危险区域用斑马线来标明。
