车间划线及标识管理

车间划线及标识管理要求

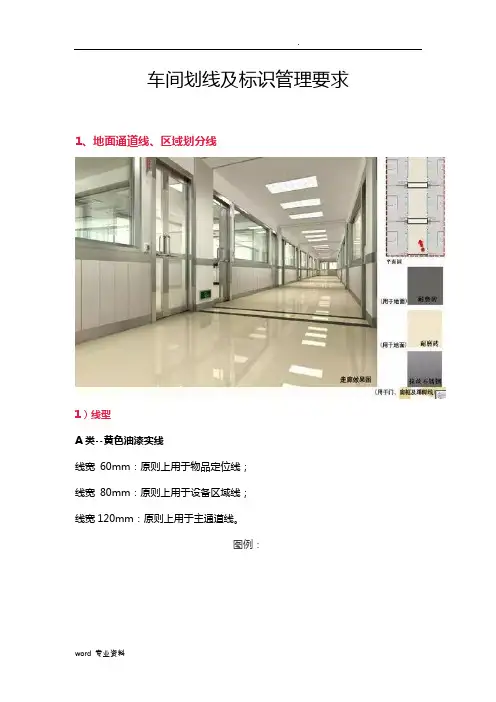

1、地面通道线、区域划分线
1）线型
A类--黄色油漆实线
线宽 60mm：原则上用于物品定位线；
线宽 80mm：原则上用于设备区域线；
线宽120mm：原则上用于主通道线。

图例：
B类--黄色油漆虚线
线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：
C类--红色实线
线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；
图例：
D类-黄色与黑色组成的斜纹斑马线（倾斜45o）
危险品区域线、警示区域线，消防通道线；
图例：
2)定位线
A类—设备的定位：
所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

图例：
B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位
用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；
图例：
C类—消防器材、油类、化学品等危险物品的的定位
使用红白警示定位线；
图例：
D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位
使用黄色四角定位线；
图例：
E类—消防栓、配电柜等禁放物品的开门区域处的定位
使用黄白相间的斑马式填充线；
图例：
F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）
使用黄线四周定位线，并标明起动方向；
图例：
G类--货架的定位图例：
H 类--门开闭线图例：。

地区划线标准1、地面通道线、地区区分线1) 线型A类—明黄色油漆实线线宽50mm：原则上用于全部协助通道线和地区区分线，中小库房和小型房间的主通道线，四角定位线；线宽100mm：原则上用于大型生产车间、大型库房的主通道线；线宽120mm：原则上用于厂区交通线。

图例：50mm100mm120mmB类—明黄色油漆虚线线宽50mm：大型工作地区内部地区区分线( 为达雅观成效可灵巧掌握)，同意穿越的通道线（可虚实联合）；图例：150mm 150mm50mm150mmC类—红色实线线宽50mm：不良品摆放区的区分线（遇到三面围墙处，第周围地面划一条红色实线）；图例：有勇气肩负命运这才是英豪豪杰。

150mmD 类—明黄色与黑色构成的斜纹斑马线（倾斜45o）：危险品地区的禁入警告线，警告地区线，消防通道线，突出部位线( 如路肩石等)；50mm图例：50mmE 类—绿色实线合格品摆放区的区分线和成品库房的通道线；图例：50mm说明：在全部适合贴胶带的地面，在能达到同样外观成效的条件下，可用在地面直接贴胶带的方式取代刷油漆。

有勇气肩负命运这才是英豪豪杰。

22) 定位线A 类-- 设备的定位：全部设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台”字样；图例：20cm2cm5cmB 类-- 不良品区（荒弃物的回收桶、箱、不良品搁置架）定位用红色线，假如定位范围小于40cm×40cm，则直接采纳关闭实线框定位；图例：20cmmc25cmmc2不合格品区5cmC 类-- 消防器械、油类、化学药品等危险物件的定位使用红白警告定位线；图例：20cm5cm2cm5cm有勇气肩负命运这才是英豪豪杰。

3D 类-- 物料码放架与形状规则的常用物件, 使用黄色四角定位线；图例：20cm2cm5cmE 类-- 消防栓、配电柜等禁放物件的开门地区处的定位使用红白相间的斑马式填补线；图例：说明：红色线宽5cm，空白线宽5cm，45o 倾斜；地区长度与配电箱一致、宽度为门的半径；有勇气肩负命运这才是英豪豪杰。

工厂可视化管理车间划线管道标识定置管理工厂地面划线、管道标识等定置管理是现代工厂管理中的一项重要内容。

对于生产车间来说，地面划线可以帮助员工理清工作区域、直观感受厂区布局，提高工作效率和安全性；管道标识则可以帮助员工辨认各种供水、供气、排水等管道，规范生产作业，预防安全事故的发生。

而现代工厂管理中的可视化管理技术则为划线管道标识定置带来了新的革命性变革。

工厂可视化管理概述工厂可视化管理是通过应用现代信息技术手段，在生产、质量、安全、运输等方面进行全面有效的可视化监管和管理。

一方面，工厂可视化管理使用各类传感器、智能终端等监控设备，将生产车间目前的作业状况、设备状况、环境状况等数据实时采集上传至后台服务器，构建了一个完整的车间环境监控系统，实现了监控的全方位、全过程、全时空覆盖。

另一方面，后台服务器将采集到的各类数据进行统计、分析、预警处理，生成各类报表、图表、指标等，为工厂管理者提供一些重要的数据反馈，如生产线效率、设备质量、工人安全状况等等，从而辅助管理者快速判断车间状况、实现决策。

工厂可视化管理车间划线的好处工厂可视化管理在进行车间划线管理时，诸如空间定位、路径标识、工作站分区、安全隔离等方面，都有突出的管理效果：在大型车间进行生产作业时，员工很难准确把握自己所在的工作位置，特别是在机器设备密集区域，常常需要员工使用标尺、水平仪等工具进行短时测量。

而进行车间划线后，员工可以直观感受到自己所处位置和作业范围，使用便利。

管理效果2：路径标识在生产流程中，物料、成品、半成品的运输路径、工作流程是不可忽视的，需要有合适的路径标识来进行规范管理。

车间划线可将各类路径标识绘画至车间地面，直观、快速地为员工提供正确的运输路径、工作站点、半成品存放位置等信息，明确作业方向，减少人员运输迷路、操作失误等情况。

管理效果3：工作站分区在工厂车间表面，由于没有明确边界的划分，很容易出现产品混淆、员工走失等问题。

使用划线方式对车间内部进行分区管理，可以更好地划分员工工作区域，通常分为质检区、生产区、包装区、物料存放区等，从而更好地控制生产过程中各个区域的作业规范；此外，在对应区域进行使用能区划分，可以更好地发挥设备使用效率，避免设备“僵尸”工作，节约费用。

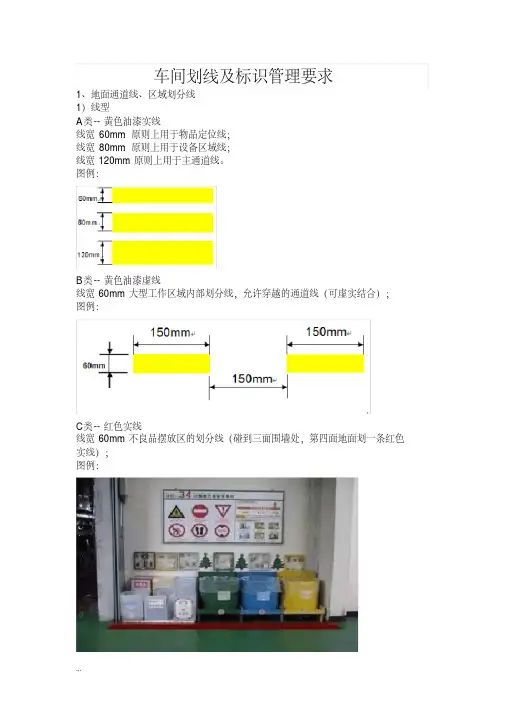

+\车间划线及标识管理要求1、地面通道线、区域划分线1）线型A 类 -- 黄色油漆实线线宽 60mm：原则上用于物品定位线；线宽 80mm：原则上用于设备区域线；线宽 120mm：原则上用于主通道线。

图例：B 类 -- 黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类 -- 红色实线线宽 60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：+\D类 - 黄色与黑色组成的斜纹斑马线（倾斜45o）危险品区域线、警示区域线，消防通道线；图例：2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“ XX工作台 / 设备”字样。

图例：B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于 40cm×40cm，则直接采用封闭实线框定位；图例：C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类 -- 货架的定位图例：H类-- 门开闭线图例：I类-- 限高线图例：J 类 -- 警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类 -- 台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：2、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色 ( 明黄色、天蓝色、大红色、标准绿色 ) 的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

车间划线及标识管理要求1,地面通道线,区域划分线1）线型A类■■黄色油漆实线线宽60mm :原则上用于物品定位线;线宽80mm :原则上用于设备区域线;线宽120mm :原则上用于主通道线。

■例:即mm牛即ee ~120mmB类■■黄色油漆虚线线宽60mm :大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类■■红色实线线宽60mm:不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：D类■黄色与黑色组成的斜纹斑马线（倾斜45。

）成危（wei）险品区域线、警示区域线，消防通道线;图例：2）定位线A类一设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部份注明“XX工作台/设备”字样。

图例：20cmB类一不良品区（废弃物的回收桶■箱.不良品放置架）定位用红色线，如果定位范围小于40cm x 40cm，则直接采用封闭实线框定位; 图例：C类一消防器材■油类■化学品等危（wei）险物品的的定位使用红白警示定位线;■例:D类一物料码放架与形状规则的常用物品.所有可以挪移或者容易挪移的设备的定位使用黄色四角定位线；■例：E类一消防栓,配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线;图例：倾魁】区城女度与渚洛會保持一;互邑绽完5飾，空白鏡宽公m 宽.度3 Ow摆布：=F类一挪移式设备的定位（如液压叉车,电动叉车,物料周转车等）使用黄线四周定位线，并标明起动方向；图例：物料周转车停放区区域大小由车的大小璐定G类“货架的定位■例:道通P通道H类■■门开闭线■例:I类■■限高线图例:J类“警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类■■台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒;■例：2■通道划线图例：红色制■灘长度为通道宽的1/2或者1/31-如搬运机具须踏越区段，妙盧戏J3■刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色（明黄色、天蓝色、大红色、标准绿色）的实际效果调配颜色，但要求与电脑所显示的色样效果接近, 且在工厂内部保持一致。

车间_划线及标识管理要求车间的划线及标识管理是车间管理中非常重要的一项工作，它直接关系到车间生产流程的顺利进行、安全生产和员工的生命财产安全。

因此，车间的划线及标识管理非常重要，必须要有明确的管理要求。

其次，车间的划线及标识管理要求要注重标准化和统一性。

在车间内，划线及标识应按照统一的规范进行设置，划线的颜色、线宽、线型等应符合相关标准，以确保标识的明确性和可辨识性。

特别是一些关键区域，如高危区域、禁止区域等，应设置明显的标识，以提醒员工注意安全。

第三，车间的划线及标识管理要求要注重科学性和实用性。

车间的划线及标识应根据实际生产需要进行设置，合理规划车间的生产流程，确保流程的顺畅和高效。

标识应具备易辨识、易理解和易执行的特点，以提高员工的工作效率和安全意识。

第四，车间的划线及标识管理要求要注重更新和维护。

车间的划线及标识应定期进行检查和维护，确保标识的清晰和完整。

一旦发现标识模糊不清或者损坏，应及时更换或修复。

划线及标识管理要求还应包括对标识的更新，针对新的生产工艺和安全要求进行调整和更新，以适应不断发展变化的生产环境。

最后，车间的划线及标识管理要求要注重员工培训和监督。

车间应定期组织员工进行划线及标识管理的培训，使其了解划线及标识的重要性、意义和操作方法。

同时，车间应加强对员工的监督和检查，确保员工正确使用和遵守划线及标识管理的要求，杜绝违规操作和事故发生。

综上所述，车间的划线及标识管理要求是车间管理中非常重要的一项工作。

通过制定明确的管理制度，注重标准化、统一性、科学性和实用性，定期更新和维护，同时加强员工培训和监督，可以有效提高车间的安全生产管理水平，保障员工的生命财产安全，为企业的发展提供可靠的支持。

车间划线及标识管理要求1、地面通道线、区域划分线1）线型A类--黄色油漆实线线宽60mm：原则上用于物品定位线；线宽80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

图例：B类--黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：D类-黄色与黑色组成的斜纹斑马线（倾斜45o）危险品区域线、警示区域线，消防通道线；图例：2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

图例：B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；图例：C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类--货架的定位图例：H 类--门开闭线图例：I 类--限高线图例：J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：2、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

4、工具标识牌公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角），标明工具类别，负责人。

车间划线及标识管理要求1、地面通道线、区域划分线1）线型A类--黄色油漆实线线宽60mm：原则上用于物品定位线；线宽80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

图例：B类--黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：D类-黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；图例：2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

图例：B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；图例：C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类--货架的定位图例：H 类--门开闭线图例：I 类--限高线图例：J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：2、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

4、工具标识牌公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角），标明工具类别，负责人。
