工厂车间划线及标识管理要求标准

工厂车间划线及标识管理要求标准，非常实用！1、地面通道线、区域划分线1）线型A类--黄色油漆实线线宽 60mm：原则上用于物品定位线；线宽 80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

图例：B类--黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：D类-黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；图例：2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

图例：B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；图例：C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类--货架的定位图例：H 类--门开闭线图例：I 类--限高线图例：J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：2、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

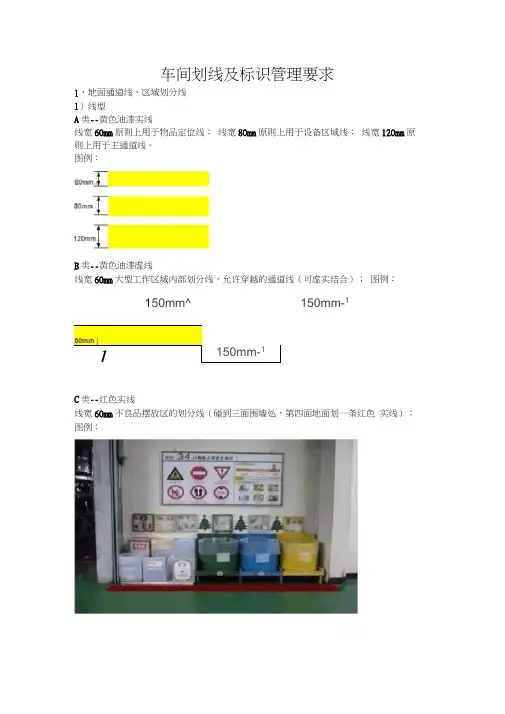

车间划线及标识管理要求1、地面通道线、区域划分线1）线型A类--黄色油漆实线线宽60mm原则上用于物品定位线；线宽80mm原则上用于设备区域线；线宽120mm原则上用于主通道线。

图例：B类--黄色油漆虚线线宽60mm大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：150mm^ 150mm-1C类--红色实线线宽60mm不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：D类-黄色与黑色组成的斜纹斑马线（倾斜45o）危险品区域线、警示区域线，消防通道线；图例：2）定位线A类一设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“ XX工作台/设备”字样。

图例：20cm*M _15cmB类一不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cmK 40cm则直接采用封闭实线框定位; 图例：C类一消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D 类一物料码放架与形状规则的常用物品、 所有可以移动或容易移动的设备的定 位 使用黄色四角定位线；E 类一消防栓、配电柜等禁放物品的开门区域处的定位 使用黄白相间的斑马式填充线； 图例： 谟叼；之邑歳宽％%空自战寛％叭氐八顷轉二区填尤更易渭防玄惬持一 建、宽愛3（｝切1左老：4 F 类一移动式设备的定位（如液压叉车、电动叉车、物料周转车等） 使用黄线四周定位线，并标明起动方向；图例：20cm4 -----------► 2crri^5cmE官亡N1ME物料周转车停放区区坯大小由车的大小稠左G类--货架的定位图例：通道H类--门开闭线图例：单开门"I类--限高线图例：J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒; 图例：由区域大小确定十消防栓、配电柜等」圉盼1由设諳竇度确定42、通道划线图例：虻色黠酸长废务通道宽的1/2或者1/3.知搬运机具须跨越虚段■测利處罐』3、 刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色 （明黄色、天蓝色、 大红色、标准绿色）的实际效果调配颜色，但要求与电脑所显示的色样效果接近， 且在工厂内部保持一致。

图例：
设备的定位：
50mm
50mm
2、通道划线
2.0-2.5m 黄色100mm 实线以主大门中心线
为轴线对称分布
300mm斜线
1.0-1.5m 黄色80mm 实线以通道最宽处中
垂线为对称分布
300mm斜线
0.8-1.0m 黄色80mm 实线
间隔等线宽黄色60mm 斑马线
图例：
红色斜线长度为通道宽的1/2或者1/3
如搬运机具须跨越区段，则划虚线
3、刷油漆的注意事项
因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

6、区域标识牌设置
300*200mm 金属或塑料白底蓝字悬挂放置
200*150mm 铝塑或泡沫正常运行（绿色）
故障维修（红色）
停用保养（黄色）
悬挂放置
400*300mm 金属或铝塑“安全重点区”字样醒目位立式放置
300*200mm 金属或塑料
白底蓝字
（废品：用红字）
立式放置
7、其他注意事项
1)垃圾桶不靠墙定点存放，定时清理，不得外溢和积压。

2)工作场所定置图要规划和显示出：
生产场地（或班组区域位置）
通道
在制品周转地
垃圾存放点
其他
3)工作或生产现场内，凡定置图中未注明的设施和物品应予以清除，做到图物
相符。

4)车间里面的窗户不能悬挂窗帘或其他障碍物。

5)班组休息区有明确的定置与标语。

车间划线及标识管理要求1、地面通道线、区域划分线1）线型A类--黄色油漆实线线宽60mm：原则上用于物品定位线；线宽80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

图例：B类--黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：D类-黄色与黑色组成的斜纹斑马线（倾斜45o）危险品区域线、警示区域线，消防通道线；图例：2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

图例：B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；图例：C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类--货架的定位图例：H类--门开闭线图例：I类--限高线图例：J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：2、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

4、工具标识牌公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角），标明工具类别，负责人。

车间划线及标识的管理要求(安全一级标准化)车间划线及标识管理要求1、地面通道线、区域划分线1）线型A类--黄色油漆实线线宽 60mm：原则上用于物品定位线；线宽 80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

图例：B类--黄色油漆虚线、线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类--货架的定位图例：H 类--门开闭线图例：I 类--限高线图例：J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：2、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

4、工具标识牌公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角），标明工具类别，负责人。

图例：以上规定各单位在具体执行时可作个别调整，如一些只需标识名称的简单场合可自行打印制作，但要求醒目、美观，力求单位内部统一规范。

5、车间物料标识牌车间内部的物料放置点、待加工、已加工物料放置点，对物料名称、数量、规格以及最大上限的控制。

图例：6、区域标识牌设置7、其他注意事项1)垃圾桶不靠墙定点存放，定时清理，不得外溢和积压。

2)工作场所定置图要规划和显示出：生产场地（或班组区域位置）通道在制品周转地垃圾存放点其他3)工作或生产现场内，凡定置图中未注明的设施和物品应予以清除，做到图物相符。

车间划线及标识管理区域划线标准为了规范化工厂内部的通道和区域，以下是地面通道线和区域划分线的标准：1) 线型A类：明黄色油漆实线，线宽50mm，用于所有辅助通道线和区域划分线，以及中小仓库和小型房间的主通道线和四角定位线。

线宽100mm，用于大型生产车间和大型仓库的主通道线。

线宽120mm，用于厂区交通线。

B类：明黄色油漆虚线，线宽50mm，用于大型工作区域内部的区域划分线（为达美观效果可灵活掌握），以及允许穿越的通道线（可虚实结合）。

C类：红色实线，线宽50mm，用于不良品摆放区的划分线。

碰到三面围墙处，第四面地面划一条红色实线。

D类：明黄色与黑色组成的斜纹斑马线（倾斜45º），用于危险品区域的禁入警示线、警示区域线、消防通道线和凸起部位线（如路肩石等）。

E类：绿色实线，用于合格品摆放区的划分线和成品仓库的通道线。

2) 定位线A类：设备的定位，所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台”字样。

B类：不良品区（废弃物的回收桶、箱、不良品放置架）定位，用红色线。

如果定位范围小于40cm×40cm，则直接采用封闭实线框定位。

C类：消防器材、油类、化学药品等危险物品的定位，使用红白警示定位线。

D类：物料码放架与形状规则的常用物品，使用黄色四角定位线。

E类：消防栓、配电柜等禁放物品的开门区域处的定位，使用红白相间的斑马式填充线。

F类：移动式设备的定位（如液压车、物料周转车等），使用黄线四周定位线，并标明起动方向。

G类：货架的定位。

H类：门开闭线。

以上标准可以直接用刷油漆的方式实现，也可以在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，直接贴胶带。

本文介绍了车间内的标识牌和划线等注意事项。

首先，限高线分为I类和J类，I类限高线用于提醒作业区域高度限制，J类限高线用于警示范围线。

限高线的设置位置包括消防栓、配电柜、电气控制柜等，以及需要提醒注意的区域和碰头部位等。

车间划线及标识的管理要求1、地面通道线、区域划分(1)线宽A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线（2）线型A类--黄色油漆实线大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线B类--黄色油漆虚线线宽50mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；C类--红色虚线线宽50mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类-黄色与黑色组成的斜纹斑马线（倾斜45º）适用于危险品区域线、警示区域线，消防通道线；（3）定位线A类—设备的定位所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C类消防器材、油类、化学品等危险物品的的定位，使用红白警示定位线；D类物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类—消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G类--货架的定位H 类--门开闭线I 类--限高线J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；（3）方向箭头指示作为车间内物流、人流指示箭头划线标准车间行人通道可使用黄色脚印进行指示，主要通道每隔5米标示一处，其他区域根据通道长短进行统一标示。

车间划线及标识的管理要求1、地面通道线、区域划分(1)线宽A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线（2）线型A类--黄色油漆实线大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线B类--黄色油漆虚线线宽50mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；C类--红色虚线线宽50mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类-黄色与黑色组成的斜纹斑马线（倾斜45º）适用于危险品区域线、警示区域线，消防通道线；（3）定位线A类—设备的定位所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C类消防器材、油类、化学品等危险物品的的定位，使用红白警示定位线；D类物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类—消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G类--货架的定位H 类--门开闭线I 类--限高线J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；（3）方向箭头指示作为车间内物流、人流指示箭头划线标准车间行人通道可使用黄色脚印进行指示，主要通道每隔5米标示一处，其他区域根据通道长短进行统一标示。

车间_划线及标识管理要求车间的划线及标识管理是车间管理中非常重要的一项工作，它直接关系到车间生产流程的顺利进行、安全生产和员工的生命财产安全。

因此，车间的划线及标识管理非常重要，必须要有明确的管理要求。

其次，车间的划线及标识管理要求要注重标准化和统一性。

在车间内，划线及标识应按照统一的规范进行设置，划线的颜色、线宽、线型等应符合相关标准，以确保标识的明确性和可辨识性。

特别是一些关键区域，如高危区域、禁止区域等，应设置明显的标识，以提醒员工注意安全。

第三，车间的划线及标识管理要求要注重科学性和实用性。

车间的划线及标识应根据实际生产需要进行设置，合理规划车间的生产流程，确保流程的顺畅和高效。

标识应具备易辨识、易理解和易执行的特点，以提高员工的工作效率和安全意识。

第四，车间的划线及标识管理要求要注重更新和维护。

车间的划线及标识应定期进行检查和维护，确保标识的清晰和完整。

一旦发现标识模糊不清或者损坏，应及时更换或修复。

划线及标识管理要求还应包括对标识的更新，针对新的生产工艺和安全要求进行调整和更新，以适应不断发展变化的生产环境。

最后，车间的划线及标识管理要求要注重员工培训和监督。

车间应定期组织员工进行划线及标识管理的培训，使其了解划线及标识的重要性、意义和操作方法。

同时，车间应加强对员工的监督和检查，确保员工正确使用和遵守划线及标识管理的要求，杜绝违规操作和事故发生。

综上所述，车间的划线及标识管理要求是车间管理中非常重要的一项工作。

通过制定明确的管理制度，注重标准化、统一性、科学性和实用性，定期更新和维护，同时加强员工培训和监督，可以有效提高车间的安全生产管理水平，保障员工的生命财产安全，为企业的发展提供可靠的支持。

车间划线及标识的管理要求
1、地面通道线、区域划分
(1)线宽
A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；
B类----线宽10cm：大型生产车间、大型仓库的主通道线；
C类----线宽12cm：厂区交通线
（2）线型
A类--黄色油漆实线
大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线
B类--黄色油漆虚线
线宽50mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；
C类--红色虚线
线宽50mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；
D类-黄色与黑色组成的斜纹斑马线（倾斜45º）
适用于危险品区域线、警示区域线，消防通道线；
（3）定位线
A类—设备的定位
所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；
C类
消防器材、油类、化学品等危险物品的的定位，使用红白警示定位线；
D类
物料码放架与形状规则的常用物品、所有可以移动或容易移动的
设备的定位
使用黄色四角定位线；
E类—消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；
F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）
使用黄线四周定位线，并标明起动方向；
G类--货架的定位
H 类--门开闭线。

车间划线及标识管理要求————————————————————————————————作者：————————————————————————————————日期：车间划线及标识管理要求1、地面通道线1）线型A类--黄色油漆实线线宽60mm：原则上用于物品定位线；线宽80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

B类--黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类-黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G类--货架的定位图例：H 类--门开闭线图例：I 类--限高线图例：J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：1、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

工厂现场划线及标识管理要求背景工厂现场划线及标识是指在工厂现场使用不同颜色和形状的线路和标识符来指示各种工厂设备、车辆和其他物品的位置、方向和用途。

它是一种重要的工具以保障工人的安全和工作效率。

本文将介绍工厂现场划线及标识的管理要求。

管理要求设计标识制定并设计标识时，需要考虑以下要点：1.符合标准规范2.符合行业特定要求3.使用合适的字体和大小4.使用醒目的颜色和形状 5.易于理解和识别使用标识1.维持清晰所有标识应该保持清晰和易于辨认。

定期进行维护和清洁，以确保它们仍然清晰可辨。

2.位置合适标识必须放置在一个合适和明显的位置，容易同其他标识区分开来。

3.按照使用指南阅读使用指南和指示，确保标识是用在正确的地方，不要随意更改。

4.检测是否合格所有标识应该通过检测确定是否符合标准规范，并遵循行业特定要求。

必须使用合适的测试设备和工具来进行检测。

划线的标准和要求1.标准宽度线的宽度应当符合国家和行业标准规范，并需要平滑无缝地与地面相连。

2.颜色标准不同的颜色应当用于不同的线，以分辨其含义，例如使用黄色的线代表警告区域，红色的线代表禁止入内区域。

3.材料要求应当使用与工厂现场环境相适应的材料，防滑、防火、耐磨、耐腐蚀等功能，确保长时间稳定运行。

4.线的标记应当使用容易理解的标记将线路的含义表达出来。

如果线路门牌数字有变更时，需要及时调整标记来匹配它的含义。

5.交通标识应当按照标准要求，在需要的地方设置路标和标识，以指示正确的行驶方向和安全路线。

6.安全出口标识需要在紧急出口和工厂出口处设置安全标识。

7.建立清晰区域应当为已划分的区域建立固定区域，并在标识上注明区域用途和名称。

8.划分行车路线应当划分行车路线，并明确定义他们的方向和目标，使司机可以清楚地知道他们应该前往何处并在何时停车。

工厂现场划线及标识是一种重要的控制工具以确保工人的安全和促进工作效率。

为了实现这个目标，必须建立规范的管理制度和划线及标识管理要求，并定期对它们进行维护和更新。

工厂现场划线及标识管理要求1. 简介现场划线和标识是工厂管理中重要的一环，对于维护工厂安全生产和规范化管理至关重要。

本文档旨在规范工厂现场划线和标识管理，提高工厂管理水平，确保工作场所的安全、整洁和高效。

2. 划线及标识要求2.1. 划线要求1.划线应符合规划设计要求，按照施工图纸要求进行磨平，打草稿。

2.划线应符合相关标准和规范，确保线条精简、连贯、准确。

3.划线材料应选用具有耐磨、耐候等特性的材料，如强度高、厚度合适的彩色环氧树脂地坪漆、玻璃钢等。

2.2 标识要求1.标识颜色应符合相关标准和规范，如蓝色代表安全、黄色代表警告，红色代表危险等。

2.标识应清晰易懂，符合行业标准或工厂内部规定，如安全出口、放置灭火器位置、产品和货物堆放位置等。

3.标识应具有防刮、耐用、防止普通清洁剂侵蚀材料的性能，如不锈钢标识、耐用标识材料等。

3. 划线及标识管理要求3.1. 划线及标识管理责任制1.工程部门负责现场划线、标识施工、维护。

2.生产管理部门负责对现场划线、标识进行审查，确保符合相关标准和规定。

3.保卫部门负责对现场划线、标识的周围环境和亮度进行检查，发现问题及时进行整改。

3.2. 划线及标识管理要求1.定期对现场划线、标识进行巡视和维护，确保线条、标识清晰，完整无损。

2.对于划线、标识出现损坏或磨损，需及时进行修补或更换。

3.对于需要临时拆除的划线、标识，需进行合理的标识和说明，确保安全通行。

4.对于现场划线、标识过多导致视觉混乱的，应适当减少或调整。

5.对于现场划线、标识的问题和改进建议，工程、生产、保卫等各部门应互相沟通，及时整改并完善管理体系。

4. 结语本文档旨在规范工厂现场划线及标识管理，提高安全生产管理水平，确保工作场所的安全、整洁和高效。

各部门应积极配合，认真执行管理要求，建立健全现场划线及标识管理体系。

车间划线及标识管理要求车间划线及标识管理要求1、地面通道线1）线型A类--黄色油漆实线线宽60mm :原则上用于物品定位线;线宽80mm :原则上用于设备区域线;线宽120mm :原则上用于主通道线。

60nniB类--黄色油漆虚线线宽60mm :大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；* r ---------- H r---------| L 150mrrk、C类--红色实线线宽60mm :不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类-黄色与黑色组成的斜纹斑马线（倾斜45 0）危险品区域线、警示区域线，消防通道线；2）定位线A类一设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“ XX工作台/设备”字样。

Izocrn*1M —B类一不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm X40cm，则直接采用封闭实线框定位；D类一物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；£5“5cm*'E类一消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；C类一消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；说明：红笆红奩5切，穹白线宽血m 45D倾斜；区域长度与舉电縮一致、寵虞刖二的半出•F类一移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；•••[• .EG类--货架的定位图例:非通道通道H 类--门开闭线图例:Q5 cm*5cm^ 1r 尸 /4----- ►卜一里幵口双开门4I 类--限高线图例:J 类--警示范围线5—T4设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操 作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒;1、通道划线由设备宽童険J 1艳门轨q/ 、,A消卩方栓、配电柜竽4N图AP”麗三当□曰图例:图例:五色希越悅度为通道宽的"2或店1/3*3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色（明黄色、天蓝色、大红色、标准绿色）的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

工厂现场划线及标识管理要求在工厂现场，划线和标识的管理是十分重要的一项工作，它可以帮助员工更加清晰地认识工厂的重要区域和安全规定，避免潜在的危险和意外事故的发生。

划线和标识工作也是提高工厂生产效率和精益生产的重要环节。

以下是工厂现场划线及标识管理的要求：一、标识和标线的设计标识和标线的设计需要根据具体的工厂情况来进行，包括工厂的规模、区域、生产线、设备、货物运输、安全区域等。

标线应该明显，色彩对比强烈，字体清晰并易于识别。

标识应该体现出信息的简明易懂，表述的内容必须准确，避免产生歧义。

标识和标线外观应该简洁、美观。

在设计的过程中，建议采用标准图形符号和颜色，以便于人们的理解。

二、标识和标线的安装标识和标线的安装应该在工厂的每一个区域都需要有明确的标记，以便工人在生产过程中清晰知道自己所处的位置和区域，保证生产顺利进行。

标线应该平整、牢固，并且应该与地板高度相同，确保有足够的粘着力和承重能力。

标识的高度应该根据标识所处的位置来确定，以便更符合实际情况。

标识应该可以耐受污染、破坏和湿度。

三、标识和标线的维护随着生产的不断进展，标识和标线的磨损、褪色和损坏是不可避免的。

因此，对于已经损坏的标识和标线，应该及时更换或维修。

防止因标识和标线遗失或褪色导致工人误导或产生安全问题。

同时也要定期清洁和维护标识和标线，以保证标识和标线保持清晰和美观，这也是提高工人生产效率的重要因素。

四、员工的安全意识教育和培训将生产环境中的标识和标线在一定程度上的安全性能在一定程度上减少了工人的安全风险，更重视员工的安全教育和培训是提高安全管理工作的关键。

工人在工作所须接触的标识和标线也应该在安全教育和培训中得以重点强调，以便更好地了解安全区域、高风险区域和有效的应急保障措施。

标识和标线管理是工厂安全管理条款不可或缺的一部分，正确的标识和标线的设计、安装和维修才能将其充分发挥出来的作用，加强员工安全意识教育和培训也是工厂管理的重点内容，合理安排合理的安全管理策略，加强标识和标线的管理，可以有效地保障工厂生产的顺利进行。
