粗集料堆积密度及空隙率试验

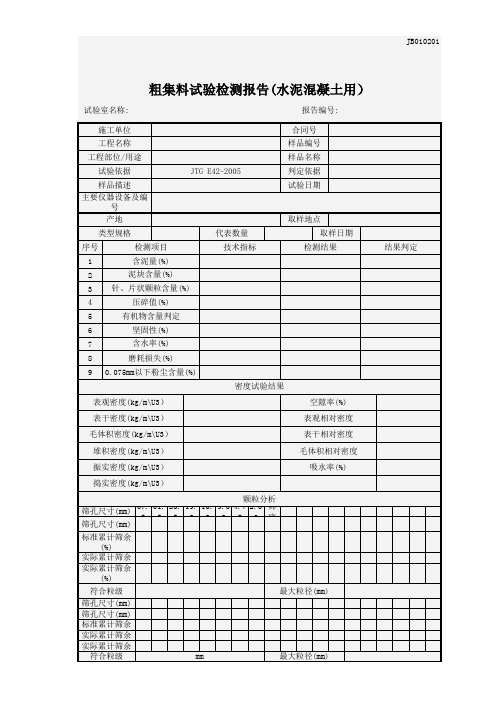

粗集料试验作业指导书新进碎石材料依据《公路工程集料试验规程》JTGE42-2005,进行颗粒级配、含泥量、泥块含量、压碎指标、针片状颗粒含量等试验检测。

按每批不大于7501同厂家、同品种检验一次。

本工程粗骨料应选用级配合理、粒行良好、质地均匀坚固的洁净碎石。

粗集料最大粒径不宜超过25mm（大体积混凝土除外）且不得超过保护层厚度的2/3,含泥量低于0.5%,泥块含量低于0.25%,压碎指标低于12%,针片状颗粒含量低于10%,表观密度大于2500kg/m3,松散堆积密度大于1430kg/m3；空隙率小于47%。

试验间的温度应保持在15°C〜30°C。

粗集料颗粒级配表粗集料取样1.取样方法试样：在料堆上取样时，取样部位应均匀分布。

取样前先将取样部位表层铲除，然后从不同部位抽取大致等同的石子15份（在料堆的顶部、中部和底部均匀分布的15个不同部位取得），组成一组试样；从皮带运输机上取样时，应用接料器在皮带运输机机尾的出料处定时抽取大致等量的石子8份，组成一组样品；从汽车上取样时，从不同部位和深度抽取大致等量的16份石子，组成一组样品。

2.取样数量单项试验的最少取样数量应符合下表要求：每一单项试验项目所需碎石或卵石最小取样质量（kg）3.试样处理碎石或卵石缩分时，应将样品置于平板上，在自然状态下拌匀，并堆成椎体，然后沿互相垂直的两个方向，分成大致相等的四份.取其对角的两份重新拌匀，再堆成锥体状,重复上述过程，直至缩分后的材料量略多于进行试验所必需的量为止。

碎石的含水率、堆积密度、紧密密度检验所用的试样，可不经缩分，拌匀后直接进行试验。

注：每批石料各项检测完成后要及时留样存放。

粗集料筛分测定方法1.仪器设备①烘箱：105±5°C②台秤：天平的称量30Kg，感量1g③方孔筛：孔径依次为2.36mm、4.75mm、9.5mm、16.0mm、19.0 mm、26.5mm的方孔筛以及筛的底盘和盖各一只④浅盘、毛刷。

试验样品最少数量及试验计算精度二、粗集料试验1、粗集料及集料混合料的筛分试验JTG E42—20052）总质量准确至0.1%；3）损耗率大于0.3%；4）精确至0.1%；5）平行试验两次，取平均值作为每号筛余量的试验结果，报告集料级配组成通过百分率及级配曲线。

2、粗集料密度及吸水率试验JTG E42—20052）平行试验两次，取其平均值作为试验结果；3）计算至小数点后3位；4）精确至0.01%；5）精密度或允许差：重复试验的精密度，两次结果相差不得超过0.02，对吸水率不得超过0.2%。

3、粗集料含水率试验JTG E42—20052）按1）质量分成两份备用；3）精确至0.1%；4）以两次平行试验结果的计算平均值作为测定值。

4、粗集料吸水率试验JTG E42—20052）按1）质量分成两份备用；3）精确至0.01%；4）以两次平行试验结果的计算平均值作为测定值。

5、粗集料堆积密度及空隙率试验JTG E42—20052）计算至小数点后2位；3）以两次平行试验结果的平均值作为测定值。

6、粗集料含泥量及泥块含量试验JTG E42—20052）精确至0.1%；3）以两个试样两次试验结果的计算平均值为测定值，两次结果的差值超过0.1%时，应重新取样进行试验。

7、水泥混凝土用粗集料针片颗粒含量试验（规准仪法）JTG E42—20052）精确至0.1%；8、粗集料针片颗粒含量试验（游标卡尺法）JTG E42—20051）准确至1g试样数量不少于800g，并不少于100颗；2）平行测定两次，计算两次结果的平均值。

如两次结果之差小于平均值的20%，取平均值为试验值；如大于或等于20%，应追加测定一次，取三次结果的平均值为测定值。

9、粗集料压碎值试验JTG E42—20051）试样3组各3000g；2）准确至1g；3）精确至0.1%；4）以3个试样平行试验结果的算术平均值作为压碎值的测定值。

10、粗集料磨耗试验（洛杉矶法）JTG E42—20052）分级称量准确至5g；3）精确至0.1%；4）以两次平行试验结果的计算平均值作为测定值，两次试验差值应不大于2%，否则须重做试验。

粗集料堆积密度及空隙率试验（T 0309-2005）2.6.1 目的与适用范围测定粗集料的堆积密度，包括堆积状态、振实状态、捣实状态下的堆积密度，以及堆积状态下的空隙率（或间隙率）。

2.6.2 仪具与材料2.6.2.1 天平或台秤，感量不大于称量的0.1%。

2.6.2.2 容量筒：适用于粗集料堆积密度测定的容量筒应符合表2.6.2.2的要求表2.6.2.2 容量筒的规格要求2.6.2.3 平头铁锹。

2.6.2.4 烘箱：能控温105±5℃。

2.6.2.5 振动台：频率为3000次/min±200次/min,负荷下的振幅为0.35mm，空载时的振幅为0.5mm。

2.6.2.6 捣棒：直径16mm，长600mm，一端为圆头的钢棒。

2.6.3 试验准备按《粗集料取样法》T0301的方法取样、缩分，质量应满足试验要求，在105±5℃的烘箱中烘干，也可以摊在清洁的地面上风干，拌匀后分成两分备用。

2.6.4 试验步骤2.6.4.1 自然堆积密度取试样1份，置于平整干净的水泥地（或铁板）上，用平头铁锹铲起试样，使石子自由落入容量筒内，此时，从铁锹的齐口至容量筒上口的距离应保持为50mm 左右，装满容量筒并除去凸出筒口表面的颗粒，并以合适的颗粒填入凹陷空隙，使表面稍凸起部分和凹陷部分的体积大致相等，称取试样和容量筒总质量（m 2）。

2.6.4.2 振实密度按堆积密度试验步骤，将装满试样的容量筒放在振动台上，振动3min ，或者将试样分三层装入容量筒，装完一层后，在筒底垫放一根直径为25mm 的圆钢筋，将筒按住，左右交替颠击地面各25下；然后装入第二层，用同样的方法颠实（但筒底所垫钢筋的方向应与第一层放置方向垂直）；然后再装入第三层，如法颠实；待三层试样装填完毕后，加料填到试样超出容量筒口，用钢筋沿筒口边缘滚转，刮下高出筒口的颗粒，用合适的颗粒填平凹陷部分的体积大致相等，称取试样和容量筒总质量（m 2）。

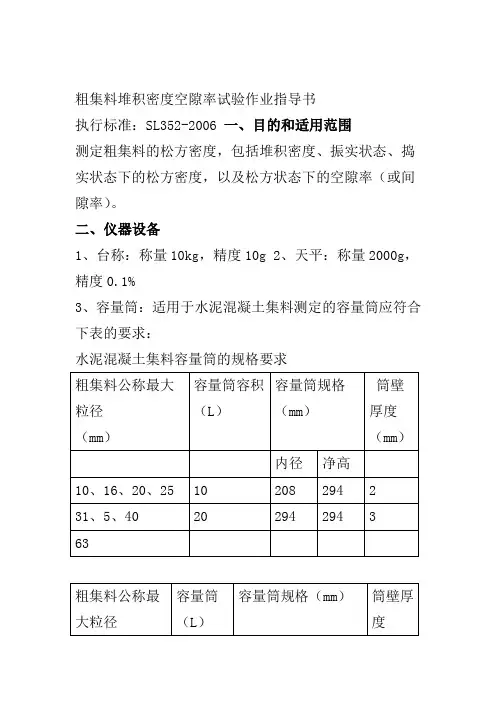

粗集料堆积密度空隙率试验作业指导书执行标准：SL352-2006 一、目的和适用范围测定粗集料的松方密度，包括堆积密度、振实状态、捣实状态下的松方密度，以及松方状态下的空隙率（或间隙率）。

二、仪器设备1、台称：称量10kg，精度10g2、天平：称量2000g，精度0.1%3、容量筒：适用于水泥混凝土集料测定的容量筒应符合下表的要求：水泥混凝土集料容量筒的规格要求、80303602944沥青混合料集料容量筒的规格要求4、烘箱：控温在105℃±5℃5、振动台、铁铲、捣棒三、试验操作1、按四分缩分法缩分试样，在烘处可烘干，拌匀后分成两份备用。

2、堆积密度：取试样1份，置于平整干净的水泥地（或铁板）上，用铁铲铲起试样，使石子自由落入容量筒内。

此时，从铁锹的齐口至容量筒上口的距离应保持为50mm 左右，装满容量筒并除去凸出筒口表面的颗粒，并以合适的颗粒填入凹陷空隙，使表面稍凸起部分和凹陷部分的体积大致相等，称取试样和容量筒总质量（m2）。

3、振实密度：按堆积密度试验步骤，将装满试样的容量筒放在振动台上，振动3min，或者将试样分三层装入容量筒；装完一层后，在筒底垫放一根直径为25mm的圆钢筋，将筒按住，左右交替颠击地面各25下，然后装入第二层，用同样的方法颠实（但筒底所垫钢筋的方向应与第一层放置方向垂直）；然后再装入第三层，如法颠实，待三层试样装填完毕后，加料填到试样超出容量筒口，用钢筋沿筒口边缘滚转，刮下高出筒口的颗粒，用合适的颗粒填平凹处，使表面稍凸起部分和凹陷部分的体积大致相等，称取度样和容量筒总质量（m1）。

4、捣实密度：将试样装入符合要求规格的容器中达1/3高度，由边至中间捣棒均匀捣实25次，再向容器中装入1/3高度的试样，用捣棒均匀地捣实25次，捣实深度约至下层的表面，然后重复上一步骤，加最后一层，捣实25次，使集料与容器口齐平，用合适的集料填充表面的大空隙，用直尺大体刮平，目测估计表面凸起的部分与凹陷的部分的容积大致相等，称取容量筒与试样的总质量（m2）。

JGJ 52-2006粗集料堆积密度及空隙率试验作业指导书版本号：B编号：QT0516修改：第0次修改修改日期：/颁布日期：2019年7月8日实施日期：2019年7月10日编制：审核：批准：受控编号：QT0516粗集料堆积密度及空隙率试验作业指导书1.目的与适用范围本方法适用于测定碎石或卵石的堆积密度、紧密密度及空隙率。

2.检测依据《普通混凝土用砂、石质量及检验方法标准》JGJ 52-20063.仪具与材料本试验用仪器设备如下：a）天平：称量10kg，感量10g；称量50kg或100 kg，感量50g各一台；b）容量筒：容量筒规格见表18；c）垫棒：直径16 mm，长600 mm的圆钢；d）直尺，小铲等。

表18容量筒的规格要求4.试验步骤4.1按规定取样，烘干或风干后，拌匀并把试样分为大致相等的两份备用。

4.2松散堆积密度取试样一份，用小铲将试样从容量筒口中心上方50 mm处徐徐倒入，让试样以自由落体落下，当容量筒上部试样呈堆体，且容量筒四周溢满时，即停止加料。

除去凸出容量口表面的颗粒，并以合适的颗粒填入凹陷部分，使表面稍凸起部分和凹陷部分的体积大致相等（试验过程应防止触动容量筒），称出试样和容量筒总质量。

4.3紧密堆积密度取试样一份分三次装入容量筒。

装完第一层后，在筒底垫放一根宜径为16 mm的圆钢，将筒按住，左右交替颠击地面各25次，再装入第二层，第二层装满后用同样方法颠实（但筒底所垫钢筋的方向与第一层时的方向垂直），然后装入第三层，第三层装满后用同样方法颠实（但筒底所垫钢筋的方向与第一层时的方向平行）。

试样装填完毕，再加试样直至超过筒口，用钢尺沿筒口边缘刮去高出的试样，并用适合的颗粒填平凹陷部分，使表面稍凸起部分与凹陷部分的体积大致相等。

称取试样和容量筒的总质量，精确至10g。

5.结果计算与评定5.1松散或紧密堆积密度按式（10）计算，精确至10 kg/m3：（10）式中：ρ1——松散堆积密度或紧密堆积密度，单位为千克每立方米（kg/m3）；G1——容量筒和试样的总质量，单位为克（g）；G2——容量筒的质量，单位为克（g）；V——容量筒的容积，单位为升（L）。

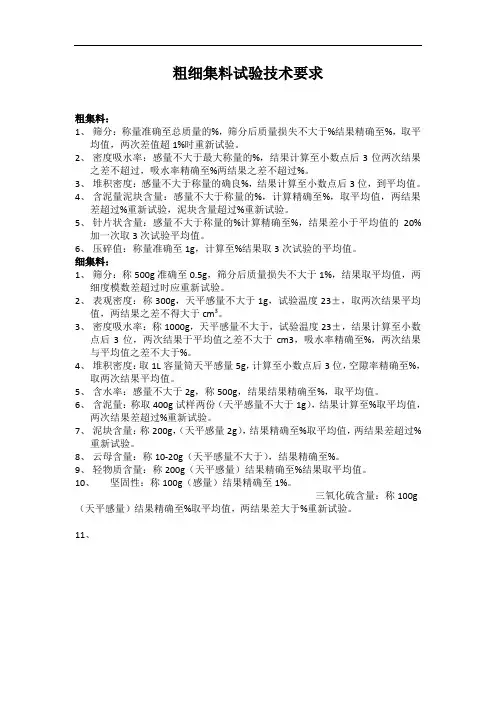

粗细集料试验技术要求粗集料：1、筛分：称量准确至总质量的%，筛分后质量损失不大于%结果精确至%，取平均值，两次差值超1%时重新试验。

2、密度吸水率：感量不大于最大称量的%，结果计算至小数点后3位两次结果之差不超过，吸水率精确至%两结果之差不超过%。

3、堆积密度：感量不大于称量的确良%，结果计算至小数点后3位，到平均值。

4、含泥量泥块含量：感量不大于称量的%，计算精确至%，取平均值，两结果差超过%重新试验，泥块含量超过%重新试验。

5、针片状含量：感量不大于称量的%计算精确至%，结果差小于平均值的20%加一次取3次试验平均值。

6、压碎值：称量准确至1g，计算至%结果取3次试验的平均值。

细集料：1、筛分：称500g准确至0.5g，筛分后质量损失不大于1%，结果取平均值，两细度模数差超过时应重新试验。

2、表观密度：称300g，天平感量不大于1g，试验温度23±，取两次结果平均值，两结果之差不得大于cm3。

3、密度吸水率：称1000g，天平感量不大于，试验温度23±，结果计算至小数点后3位，两次结果于平均值之差不大于cm3，吸水率精确至%，两次结果与平均值之差不大于%。

4、堆积密度：取1L容量筒天平感量5g，计算至小数点后3位，空隙率精确至%，取两次结果平均值。

5、含水率：感量不大于2g，称500g，结果结果精确至%，取平均值。

6、含泥量：称取400g试样两份（天平感量不大于1g），结果计算至%取平均值，两次结果差超过%重新试验。

7、泥块含量：称200g，（天平感量2g），结果精确至%取平均值，两结果差超过%重新试验。

8、云母含量：称10-20g（天平感量不大于），结果精确至%。

9、轻物质含量：称200g（天平感量）结果精确至%结果取平均值。

10、坚固性：称100g（感量）结果精确至1%。

三氧化硫含量：称100g （天平感量）结果精确至%取平均值，两结果差大于%重新试验。

11、。

粗集料堆积密度及空隙率试验(T 0309-2019)一、目的与适用范围测定粗集料的堆积密度，包括自然堆积状态、振实状态、捣实状态下的堆积密度，以及堆积状态下的间隙率。

二、仪具与材料1、天平或台秤：感量不大于称量的0.1％。

2、容量筒：适用于粗集料堆积密度测定的容量筒应符合表1的要求。

3、平头铁锹。

容量筒的规格要求表14、烘箱：能控温105℃±5℃。

5、振动台：频率为3000次／min±200次／min.负荷下的振幅为0.35㎜，空载时的振幅为O.5㎜。

6、捣棒：直径16㎜、长600㎜、一端为圆头的钢棒。

三、试验准备按规定方法取样、缩分，质量应满足试验要求，在105℃±5℃的烘箱中烘干，也可以摊在清洁的地面上风干，拌匀后分成两份备用。

四、试验步骤1、自然堆积密度取试样1份，置于平整干净的水泥地(或铁板)上，用平头铁锹铲起试样，使石子自由落入容量筒内。

此时，从铁锹的齐口至容量筒上口的距离应保持为50㎜左右，装满容量筒并除去凸出筒口表面的颗粒，并以合适的颗粒填入凹陷空隙，使表面稍凸起部分和凹陷部分的体积大致相等，称取试样和容量筒总质量(m2)。

2、振实密度按堆积密度试验步骤，将装满试样的容量筒放在振动台上，振动3min，或者将试样分三层装入容量筒：装完一层后，在筒底垫放一根直径为25㎜的圆钢筋，将筒按住，左右交替颠击地面各25下；然后装入第二层，用同样的方法颠实(但筒底所垫钢筋的方向应与第一层放置方向垂直)；然后再装入第三层，如前面方法颠实。

待三层试样装填完毕后，加料填到试样超出容量筒口，用钢筋沿筒口边缘滚转，刮下高出筒口的颗粒，用合适的颗粒填平凹处，使表面稍凸起部分和凹陷部分的体积大致相等，称取试样和容量筒总质量(m2)。

3、捣实密度根据沥青混合料的类型和公称最大粒径，确定起骨架作用的关键性筛孔(通常为4.75㎜或2.36㎜等)。

将矿料混合料中此筛孔以上颗粒筛出，作为试样装入符合要求规格的容器中达1／3的高度，由边至中用捣棒均匀捣实25次。

公路检测工程师《道路工程》试题及答案(最新)1、[单选题]当在路面表面使用落锤弯沉仪测定弯沉时，测点宜在()。

A.行车道中心线B.行车道的轮迹带C.行车道左边缘D.行车道右边缘【答案】B【解析】使用落锤弯沉仪测定弯沉时，在测试路段的路基或路面各层表面布置测点，其位置或距离随测试需要而定。

当在路面表面测定时，测点宜布置在行车车道的轮迹带上。

2、[判断题]国家标准规定，硅酸盐水泥的初凝时间不大于45min。

()【答案】错【解析】国家标准规定，硅酸盐水泥的初凝时间不小于45min。

3、[单选题]非织造土工织物的孔隙率与()有关，所以孔隙率也随压力增大而变小。

A.厚度B.宽度C.面积D.高度【答案】A【解析】非织造土工织物的孔隙率与厚度有关，所以孔隙率也随压力增大而变小。

所以答案为A。

4、[单选题]工程质量评定等级分为()。

A.合格和不合格B.优、良、合格和不合格C.优、合格和不合格D.良好和不合格【答案】A5、[多选题]下列有关路面抗滑性能的说法中，正确的是()。

A.摆值BPN越大，抗滑性能越好B.构造深度TD越大，抗滑性能越好C.横向力系数SFC越大，抗滑性能越好D.制动距离越长，抗滑性能越好【答案】ABC【解析】制动距离法测定的指标为摩擦系数F，制动距离越长，抗滑性能越差。

6、[判断题]测定沥青混合料的毛体积密度，若称取试件水中质量时，天平读数持续变化，不能很快达到稳定，则应增加试件浸水时间。

()【答案】错【解析】若天平读数持续变化，不能很快达到稳定，说明试件有吸水情况，应改用蜡封法测定。

7、[单选题]标准筛由()种不同孔径筛子组成。

A.15B.16C.17D.18【答案】C【解析】标准筛由17种不同孔径筛子组成。

所以答案为C。

8、[判断题]蜡在高温时融化，使沥青黏度增加，影响高温稳定性，减小温度敏感性。

()【答案】错【解析】蜡在高温时融化，使沥青黏度降低，影响高温稳定性，增大温度敏感性。

9、[多选题]试验检测数据处理后，会产生误差，这些误差就具性质而言可分为()。

粗细集料最大粒径和公称最大粒径概念1．集料最大粒径指集料100％都要求通过的最小标准筛筛孔尺寸。

2．集料公称最大粒径指集料可能全部通过或允许有少量筛余(筛余量不超过10％)的最小标准筛筛孔尺寸。

表干密度、毛体积密度试验：试验一：表观密度试验1．试验目的测定粗集料多种形式的密度，包括表观(相对)密度、表干(相对)密度、毛体积(相对)密度等，为计算空隙率和混合料配合比设计提供依据。

2．试验仪器设备(1)静水天平(或天平)：可悬挂吊篮测定集料在水中的质量，能够满足不同粒径粗集料试验时的称量要求，感量不大于最大称量的0.05％。

(2)吊篮：采用带有小孔的耐锈蚀材料制成，体积大小要适合每次试验材料数量。

(3)带有溢流口的水槽，试验时能保证水面高度一致。

(4)烘箱：能控温在105℃±5℃。

(5)其他：包括温度计、瓷盘、标准筛、刷子、毛巾等。

3．试验方法和步骤(1)将待测试样用4.75mm的筛过筛，对2.36-4.75mm 集料，或者混在4.75mm以下的石屑中的粗集料，则用2.36mm标准筛过筛，用四分法缩或分料器法缩分成所需的质量，分两份备用。

针对沥青路面用粗集料，应对不同规格的集料分别测定，并要求每份试样保持原有的级配。

在测定2.36-4。

75mm 的粗集料时试验过程中应特别小心，不得丢失集料。

（所需最小试样质量应符合规范要求。

(2)将待测试样浸泡水中一段时间后，小心漂洗干净，漂洗时防止颗粒损失。

(3)取一份试样放入盛水器皿中，注入清水，高出试样至少20mm，搅动石料，排除其上的气泡。

在室温下保持浸水24h。

(4)将吊篮浸入溢流水槽中，控制水温在15～25℃的范围。

水槽的水面高度由溢流口调节，试验过程始终保持在同一位置。

天平调零。

(5)将试样转入吊篮，在水面维持不变的状态下，称取集料在水中的质量(mw)。

(6)提起吊篮稍加滴水后，将试样全部倒人瓷盘或直接倒在拧干的湿毛巾上。

用拧干的湿毛巾轻轻擦拭集料颗粒表面的水，直到表面看不到发亮的水迹，使石料处在饱和面干状态；当集料颗粒较大时，也可逐颗擦干。

1、试验条件（1）、试验目的：检测碎石的性能，作为混凝土配合比设计的依据（2）、试验设备：①试验筛：根据需要选用规定的标准筛。

②摇筛机。

③天平或台秤：感量不大于试样质量的0.1％④其它：盘子、铲子、毛刷等。

⑤容量筒：适用于粗集料堆积密度测定的容量筒应符合表T0309—1的要求。

⑥平头铁锹。

⑦烘箱：能控温105℃±5℃。

⑧振动台：频率为3000次／min±200次／min.负荷下的振幅为0.35㎜，空载时的振幅为O.5㎜。

⑨捣棒：直径16㎜、长600㎜、一端为圆头的钢棒。

2、粗集料及集料混合料的筛分试验（1）试验准备按规定将来料用分料器或四分法缩分至表T0302-1要求的试样所需量，风干后备用。

根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。

表T0302-1筛分用的试样质量（2）干筛法试验步骤①取试样一份置105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量(m0)，准确至0.1％。

②用搪瓷盘作筛分容器，按筛孔大小排列顺序逐个将集料过筛。

人工筛分时，需使集料在筛面上同时有水平方向及上下方向的不停顿的运动，使小于筛孔的集料通过筛孔，直至1min内通过筛孔的质量小于筛上残余量的0.1％为止；当采用摇筛机筛分时，应在摇筛机筛分后再逐个由人工补筛。

将筛出通过的颗粒并人下一号筛，和下一号筛中的试样一起过筛，顺序进行，直至各号筛全部筛完为止。

应确认1min内通过筛孔的质量确实小于筛上残余量的0.1％。

注：由于0.075㎜筛干筛几乎小能把沾在粗集料表面的小于0.075㎜部分的石粉筛过去，而且对水泥混凝土用粗集料而言，0.075㎜通过率的意义不大，所以也可以不筛，且把通过0.15㎜筛的筛下部分全部作为0.075㎜的分计筛余，将粗集料的O.075㎜通过率假设为0。

③如果某个筛上的集料过多，影响筛分作作业时，可以分两次筛分，当筛余颗粒的粒径大于19㎜时，筛分过程中允许用手指轻轻拨动颗粒，但不得逐颗筛过筛孔。

[单选题]1.在进行混凝土初步配合比设计时，第（江南博哥）一步应（）。

A.计算混凝土配置强度B.计算水灰比C.确定单位用水量D.确定砂率参考答案：A参考解析：混凝土的初步配合比的设计步骤是：计算混凝土配置强度、计算水灰比、单位用水量的确定、外加剂用量的确定、计算胶凝材料、矿物掺和料和水泥用量、砂率、粗细集料用量。

[单选题]2.木质素纤维的灰分试验要求的试验温度为（）。

A.500～550℃B.550～600℃C.595～650℃D.550～650℃参考答案：C参考解析：JT/T533－2004《沥青路面用木质素纤维》P26，5.3.2规定：加热高温炉至试验温度595～650℃。

[单选题]4.土样在50kpa到100kpa荷载范围内孔隙比分别是1.182和1.075，计算其压缩系数是（）kPa－1。

A.0.214×10－2B.0.236×10－2C.1.15×10－2D.1.58×10－2参考答案：A参考解析：压缩系数公式a＝－（△e/△p）＝（1.182－1.075）/（100－50）＝0.214×10－2＝0.214×10－2。

[单选题]5.墙背填土距面板1m范围内压实度的检查频率是（）。

A.每20m每压实层测1点B.每100m每压实层测点，并不得少于1点C.每50m每压实层测1点，并不得少于1点D.每200m每压实层测1点参考答案：C参考解析：JTG F80《公路工程质量检验评定标准》距面板1m范围内压实度的检查频率是每50m每压实层测1处，并不得少于1处。

所以答案为C。

[单选题]6.土的CBR试验中，贯入量达2.5mm时对应的单位压力为420kPa，则计算CBR值为（）。

A.6B.7C.8D.9参考答案：A参考解析：5.2的公式：CBR＝100P/7000＝100×420/7000＝6。

[单选题]7.用于测定土基或基层材料压实度及含水率时，打孔后用直接透射法所测定层的厚度不宜大于（）cm。
