粗骨料的堆积密度
- 格式:doc
- 大小:133.50 KB
- 文档页数:3

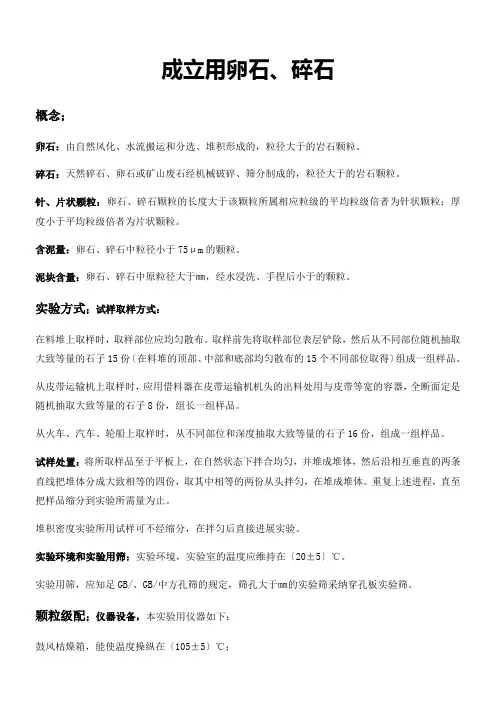

成立用卵石、碎石概念;卵石:由自然风化、水流搬运和分选、堆积形成的,粒径大于的岩石颗粒。
碎石:天然碎石、卵石或矿山废石经机械破碎、筛分制成的,粒径大于的岩石颗粒。
针、片状颗粒:卵石、碎石颗粒的长度大于该颗粒所属相应粒级的平均粒级倍者为针状颗粒;厚度小于平均粒级倍者为片状颗粒。
含泥量:卵石、碎石中粒径小于75μm的颗粒。
泥块含量:卵石、碎石中原粒径大于㎜,经水浸洗、手捏后小于的颗粒。
实验方式;试样取样方式:在料堆上取样时,取样部位应均匀散布。
取样前先将取样部位表层铲除,然后从不同部位随机抽取大致等量的石子15份〔在料堆的顶部、中部和底部均匀散布的15个不同部位取得〕组成一组样品。
从皮带运输机上取样时,应用借料器在皮带运输机机头的出料处用与皮带等宽的容器,全断面定是随机抽取大致等量的石子8份,组长一组样品。
从火车、汽车、轮船上取样时,从不同部位和深度抽取大致等量的石子16份,组成一组样品。
试样处置:将所取样品至于平板上,在自然状态下拌合均匀,并堆成堆体,然后沿相互垂直的两条直线把堆体分成大致相等的四份,取其中相等的两份从头拌匀,在堆成堆体。
重复上述进程,直至把样品缩分到实验所需量为止。
堆积密度实验所用试样可不经缩分,在拌匀后直接进展实验。
实验环境和实验用筛:实验环境,实验室的温度应维持在〔20±5〕℃。
实验用筛,应知足GB/、GB/中方孔筛的规定,筛孔大于㎜的实验筛采纳穿孔板实验筛。
颗粒级配;仪器设备,本实验用仪器如下:鼓风枯燥箱,能使温度操纵在〔105±5〕℃;天平,称量10㎏,感应1g;方孔筛,孔径为㎜,㎜,㎜,㎜,㎜,㎜,㎜,㎜,㎜,㎜,㎜,㎜的筛各一只,并附有筛底和筛盖〔筛框内径为300㎜〕;摇筛机;搪瓷盘,毛刷等;实验步骤:按下表规定取样,并将试样缩分至略大于规定数量,烘干或风干后备用。
依照试样的最大粒径,称取规定数量试样一份,准确到1g。
将试样倒入按孔径大小从上到下组合的套筛〔附筛底〕上,然后进展筛分。

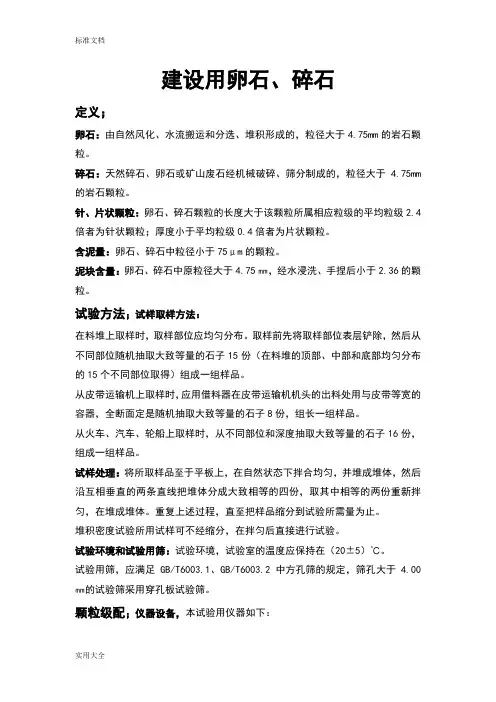

建设用卵石、碎石定义;卵石:由自然风化、水流搬运和分选、堆积形成的,粒径大于4.75mm的岩石颗粒。
碎石:天然碎石、卵石或矿山废石经机械破碎、筛分制成的,粒径大于 4.75mm 的岩石颗粒。
针、片状颗粒:卵石、碎石颗粒的长度大于该颗粒所属相应粒级的平均粒级2.4倍者为针状颗粒;厚度小于平均粒级0.4倍者为片状颗粒。
含泥量:卵石、碎石中粒径小于75μm的颗粒。
泥块含量:卵石、碎石中原粒径大于4.75㎜,经水浸洗、手捏后小于2.36的颗粒。
试验方法;试样取样方法:在料堆上取样时,取样部位应均匀分布。
取样前先将取样部位表层铲除,然后从不同部位随机抽取大致等量的石子15份(在料堆的顶部、中部和底部均匀分布的15个不同部位取得)组成一组样品。
从皮带运输机上取样时,应用借料器在皮带运输机机头的出料处用与皮带等宽的容器,全断面定是随机抽取大致等量的石子8份,组长一组样品。
从火车、汽车、轮船上取样时,从不同部位和深度抽取大致等量的石子16份,组成一组样品。
试样处理:将所取样品至于平板上,在自然状态下拌合均匀,并堆成堆体,然后沿互相垂直的两条直线把堆体分成大致相等的四份,取其中相等的两份重新拌匀,在堆成堆体。
重复上述过程,直至把样品缩分到试验所需量为止。
堆积密度试验所用试样可不经缩分,在拌匀后直接进行试验。
试验环境和试验用筛:试验环境,试验室的温度应保持在(20±5)℃。
试验用筛,应满足GB/T6003.1、GB/T6003.2中方孔筛的规定,筛孔大于 4.00㎜的试验筛采用穿孔板试验筛。
颗粒级配;仪器设备,本试验用仪器如下:鼓风干燥箱,能使温度控制在(105±5)℃;天平,称量10㎏,感应1g;方孔筛,孔径为2.36㎜,4.75㎜,9.5㎜,16.0㎜,19.0㎜,26.5㎜,31.5㎜,37.5㎜,53.0㎜,63.0㎜,75.0㎜,90.0㎜的筛各一只,并附有筛底和筛盖(筛框内径为300㎜);摇筛机;搪瓷盘,毛刷等;实验步骤:按下表规定取样,并将试样缩分至略大于规定数量,烘干或风干后备用。

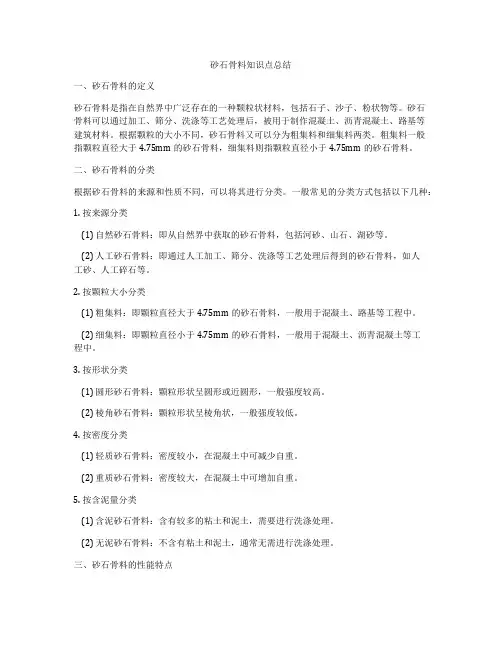

砂石骨料知识点总结一、砂石骨料的定义砂石骨料是指在自然界中广泛存在的一种颗粒状材料,包括石子、沙子、粉状物等。
砂石骨料可以通过加工、筛分、洗涤等工艺处理后,被用于制作混凝土、沥青混凝土、路基等建筑材料。
根据颗粒的大小不同,砂石骨料又可以分为粗集料和细集料两类。
粗集料一般指颗粒直径大于4.75mm的砂石骨料,细集料则指颗粒直径小于4.75mm的砂石骨料。
二、砂石骨料的分类根据砂石骨料的来源和性质不同,可以将其进行分类。
一般常见的分类方式包括以下几种:1. 按来源分类(1) 自然砂石骨料:即从自然界中获取的砂石骨料,包括河砂、山石、湖砂等。
(2) 人工砂石骨料:即通过人工加工、筛分、洗涤等工艺处理后得到的砂石骨料,如人工砂、人工碎石等。
2. 按颗粒大小分类(1) 粗集料:即颗粒直径大于4.75mm的砂石骨料,一般用于混凝土、路基等工程中。
(2) 细集料:即颗粒直径小于4.75mm的砂石骨料,一般用于混凝土、沥青混凝土等工程中。
3. 按形状分类(1) 圆形砂石骨料:颗粒形状呈圆形或近圆形,一般强度较高。
(2) 棱角砂石骨料:颗粒形状呈棱角状,一般强度较低。
4. 按密度分类(1) 轻质砂石骨料:密度较小,在混凝土中可减少自重。
(2) 重质砂石骨料:密度较大,在混凝土中可增加自重。
5. 按含泥量分类(1) 含泥砂石骨料:含有较多的粘土和泥土,需要进行洗涤处理。
(2) 无泥砂石骨料:不含有粘土和泥土,通常无需进行洗涤处理。
三、砂石骨料的性能特点砂石骨料具有一些比较重要的性能特点,包括物理性能、化学性能、力学性能等。
这些性能特点直接影响着砂石骨料在混凝土、沥青混凝土、路基等工程中的应用效果和质量。
下面将对砂石骨料的几个关键性能特点进行介绍。
1. 物理性能(1) 堆积密度:砂石骨料的堆积密度是指单位体积内的重量。
堆积密度大的砂石骨料,一般强度较高,但吸水性也较大。
(2) 吸水性:砂石骨料的吸水性是指其吸水率,吸水率大的砂石骨料容易导致混凝土的裂缝和膨胀。
粗骨料检测实施细则一、适用范围本细则适用于铁路客运专线制作普通混凝土用最大粒径不大于80mm的碎石或卵石的颗粒级配、密度、含泥量、泥块含量、含水率、吸水率、压碎指标、针片状含量、岩石抗压强度、坚固性、卵石中有机物含量、硫化物及硫酸盐含量、氯化物含量、碱活性的检测。
二、编制依据1. 《普通混凝土用碎石或卵石质量标准及检验方法》JGJ52-20062. 铁建设【2005】157号铁路混凝土结构耐久性设计暂行规定3. 铁建设【2005】160号铁路混凝土工程施工质量验收补充标准4. 科技基【2005】101号客运专线高性能混凝土暂行技术条件三、采用的仪器设备各检测项目序号如下表所示:四、检测项目、被测参数及允许变化范围1. 颗粒级配碎石或卵石的颗粒级配范围注:公称粒级的上限为该粒级的最大粒径1.1粗骨料应选用级配合理、粒行良好、质地均匀坚固、线胀系数小的洁净碎石,也可采用碎卵石,不宜采用砂岩碎石。
1.2粗骨料的最大公称粒径不宜超过钢筋的混凝土保护层厚度的2/3(在严重腐蚀环境条件下不宜超过钢筋的混凝土保护层厚度的1/2),且不得超过钢筋最小间距的3/4.配置强度等级C50及以上预应力混凝土时,粗骨料最大公称粒径(圆孔筛)不应大于25mm。
2.粗骨料应采用二级或多级级配,其松散堆积密度宜大于1500Kg/m3,紧密空隙率应小于40%,吸水率应小于2%(用于干湿交替或冻融环境条件下的混凝土应小于1%)。
3.压碎指标和岩石抗压强度注:沉积岩(水成岩)包括石灰岩、砂岩等,变质岩包括片麻岩、石英岩等。
深成的火成岩包括花岗岩、正长岩、闪长岩和橄榄岩等,火成岩包括玄武岩和辉绿岩等。
3.1当粗骨料为碎石时,碎石的强度可用岩石抗压强度表示,岩石抗压强度与混凝土强度等级之比不应小于1.5。
且火成岩强度不宜低于80MPa,变质岩不宜低于60MPa,水成岩不宜低于30MPa。
施工过程中碎石的强度可用压碎指标值进行控制,且应符合上表的规定。
粗骨料试验报告工程名称:木里河俄公堡水电站C4-2标试验日期:2010年12月29日施工单位:中铁十四局集团有限公司报告编号:C2-CGL40- 1粗骨料试验报告工程名称:木里河俄公堡水电站C4-2标试验日期:2011年2月16日施工单位:中铁十四局集团有限公司报告编号:C2-CGL40- 2粗骨料试验报告工程名称:木里河俄公堡水电站C4-2标试验日期:2011年2月26日施工单位:中铁十四局集团有限公司报告编号:C2-CGL40- 3粗骨料试验报告工程名称:木里河俄公堡水电站C4-2标试验日期:2011年3月25日施工单位:中铁十四局集团有限公司报告编号:C2-CGL40- 4粗骨料试验报告工程名称:木里河俄公堡水电站C4-2标试验日期:2011年5月8日施工单位:中铁十四局集团有限公司报告编号:C2-CGL40- 5粗骨料试验报告工程名称:木里河俄公堡水电站C4-2标试验日期:2011年6月10日施工单位:中铁十四局集团有限公司报告编号:C2-CGL40- 6粗骨料试验报告工程名称:木里河俄公堡水电站C4-2标试验日期:2011年7月12日施工单位:中铁十四局集团有限公司报告编号:C2-CGL40- 7粗骨料试验报告工程名称:木里河俄公堡水电站C4-2标试验日期:2011年8月14日施工单位:中铁十四局集团有限公司报告编号:C2-CGL40-8粗骨料试验报告工程名称:木里河俄公堡水电站C4-2标试验日期:2011年9月8日施工单位:中铁十四局集团有限公司报告编号:C2-CGL40-9粗骨料试验报告工程名称:木里河俄公堡水电站C4-2标试验日期:2011年10月1日施工单位:中铁十四局集团有限公司报告编号:C2-CGL40-10粗骨料试验报告工程名称:木里河俄公堡水电站C4-2标试验日期:2011年10月5日施工单位:中铁十四局集团有限公司报告编号:C2-CGL40-11试验:复核:技术负责人:粗骨料试验报告工程名称:木里河俄公堡水电站C4-2标试验日期:2011年10月29日施工单位:中铁十四局集团有限公司报告编号:C2-CGL40-12试验:复核:技术负责人:。
粗骨料检测规程㈠、颗粒级配试验1、石子试验用筛方孔径筛:90mm、75mm、63mm、53mm、37.5mm、31.5mm、26.5mm、19mm、16mm、9.5mm、4.75mm、2.36mm、底盘和盖各一个。
2、试验步骤①按不同的石子规格,用四分法称取代表试样。
②将代表试样倒入套筛里面进行筛分。
③将套筛放入摇筛机上,10min后取下套筛,再用手筛,重复以上步骤直到全部筛完为止。
④称取各个筛中的筛余量。
3、试验结果计算与评定⑴试验结果计算分计筛余%=各筛中的筛余量/试样总质量。
累计筛余%=各筛中的分计筛余之和4、试验结果评定①总筛余量不能超过原试样质量之差的1%,否则应重做试验。
②根据各筛的累计筛余量%,采用修约值比较法评定该试样的颗粒级配。
㈡、表观密度及吸水率试验(网蓝法)1、试验步骤⑴、根据石子规格,用四分法称取代表试样。
泡24小时(达到饱和状态)。
⑵、将静水天平放在架上、调平。
将吊篮挂于天平的吊钩上,放入装好水的筒中。
记录吊篮在水中的质量G2。
⑶、把浸泡好的试样,放入吊篮中,排出气泡,静止1分钟后,记录水中试样与吊篮的质量G1。
⑷、逐颗取出水中试样,用拧干的湿毛巾轻轻擦干试样表面的水分(即为饱和面干状态),放入浅盘中,称试样质量G3。
⑸、把试样放入105℃±5℃的烘箱中烘干至恒重。
待冷却后称烘干试样质量G0。
2、注意事项⑴、调节水温在15-25℃范围内。
⑵、取出放入浅盘的试样,必须要湿毛巾盖住。
防止水分蒸发,从而达不到饱和面干状态。
⑶、对较粗的集料可用过 4.75mm的筛;对2.36mm-4.75mm的集料,则过2.36mm的筛。
3、计算公式。
⑴、表观密度=【G0/(G0+G2-G1)-At】×1000①G0为烘干后试样质量。
②G1为吊篮和试样在水中的质量。
③G2为吊篮在水中的质量。
④水的密度为1000Kg。
⑤At为水温对表观密度影响的修正系数。
⑵、吸水率=【(G3-G0)/G0】×100①G3为烘干前试样质量。

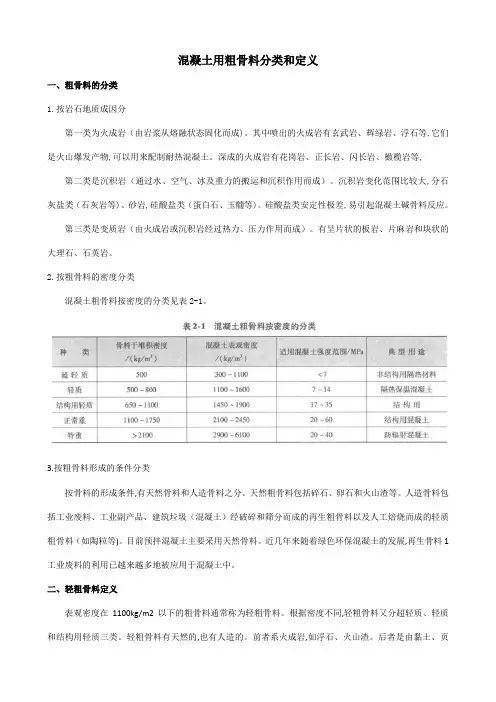

混凝土用粗骨料分类和定义一、粗骨料的分类1.按岩石地质成因分第一类为火成岩(由岩浆从熔融状态固化而成)。
其中喷出的火成岩有玄武岩、辉绿岩、浮石等,它们是火山爆发产物,可以用来配制耐热混凝土。
深成的火成岩有花岗岩、正长岩、闪长岩、橄榄岩等, 第二类是沉积岩(通过水、空气、冰及重力的搬运和沉积作用而成)。
沉积岩变化范围比较大,分石灰盐类(石灰岩等)、砂岩,硅酸盐类(蛋白石、玉髓等)。
硅酸盐类安定性极差,易引起混凝土碱骨料反应。
第三类是变质岩(由火成岩或沉积岩经过热力、压力作用而成)。
有呈片状的板岩、片麻岩和块状的大理石、石英岩。
2.按粗骨料的密度分类混凝土粗骨料按密度的分类见表2-1。
3.按粗骨料形成的条件分类按骨料的形成条件,有天然骨料和人造骨料之分。
天然粗骨料包括碎石、卵石和火山渣等。
人造骨料包括工业废料、工业副产品、建筑垃圾(混凝土)经破碎和筛分而成的再生粗骨料以及人工焙烧而成的轻质粗骨料(如陶粒等)。
目前预拌混凝土主要采用天然骨料。
近几年来随着绿色环保混凝土的发展,再生骨料1工业废料的利用已越来越多地被应用于混凝土中。
二、轻粗骨料定义表观密度在1100kg/m2以下的粗骨料通常称为轻粗骨料。
根据密度不同,轻粗骨料又分超轻质、轻质和结构用轻质三类。
轻粗骨料有天然的,也有人造的。
前者系火成岩,如浮石、火山渣。
后者是由黏土、页岩、珍珠岩、蛭石等天然材料或高炉矿渣、粉煤灰等经热处理而制成的。
轻粗骨料内部结构具有高度的多孔性,因此,由其配制的混凝土强度较低,一般用于保温隔热混凝土。
也有些轻粗骨料由于其孔结构为均匀分布的细孔,颗粒强度较高,如页岩陶粒,也可配制结构用混凝土。
三、重粗骨料定义重粗骨料是表观密度≥2100kg/m2的骨料,它一般用于防核辐射的混凝土防护工程。
重粗骨料也分天然和人工两种,天然重粗骨料有钛矿石、重品石等,人造重粗骨料有铁球、铁锻、磷铁合金矿石等。
采用重粗骨料配制混凝土时,由于重粗骨料自重很大,混凝土较易产生离析现象,施工中须注意,并采取相应技术措施。

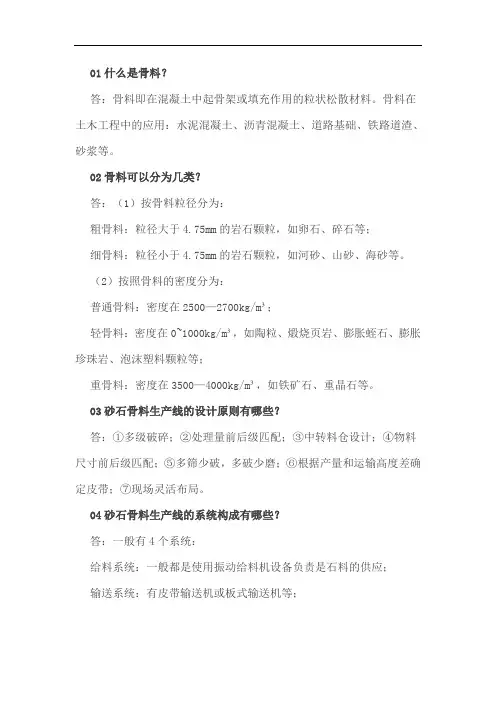

01什么是骨料?答:骨料即在混凝土中起骨架或填充作用的粒状松散材料。
骨料在土木工程中的应用:水泥混凝土、沥青混凝土、道路基础、铁路道渣、砂浆等。
02骨料可以分为几类?答:(1)按骨料粒径分为:粗骨料:粒径大于4.75mm的岩石颗粒,如卵石、碎石等;细骨料:粒径小于4.75mm的岩石颗粒,如河砂、山砂、海砂等。
(2)按照骨料的密度分为:普通骨料:密度在2500—2700kg/m³;轻骨料:密度在0~1000kg/m³,如陶粒、煅烧页岩、膨胀蛭石、膨胀珍珠岩、泡沫塑料颗粒等;重骨料:密度在3500—4000kg/m³,如铁矿石、重晶石等。
03砂石骨料生产线的设计原则有哪些?答:①多级破碎;②处理量前后级匹配;③中转料仓设计;④物料尺寸前后级匹配;⑤多筛少破,多破少磨;⑥根据产量和运输高度差确定皮带;⑦现场灵活布局。
04砂石骨料生产线的系统构成有哪些?答:一般有4个系统:给料系统:一般都是使用振动给料机设备负责是石料的供应;输送系统:有皮带输送机或板式输送机等;破碎系统:整套设备的心脏,有多台破碎机组成,将各种矿石原料破碎成所需粒度的成品料;筛分系统:圆振动筛或者直线振动筛等筛分设备。
05含泥量、石粉含量和泥块含量是指什么?答:含泥量是指天然砂中粒径小于75μm的颗粒含量;石粉含量是指机制砂中粒径小于75μm的颗粒含量;泥块含量是指砂中原粒径大于1.18mm,经水浸洗、手捏后小于600μm的颗粒含量。
06砂的颗粒级配和粗细程度指什么?有什么影响?答:颗粒级配:是指粒径不同的砂粒互相搭配的情况。
颗粒级配不良,空隙率较大,则需较多的水泥浆填充;颗粒级配良好,空隙率较小,需较少的水泥浆填充。
粗细程度:不同粒径的砂粒,混合在一起后的平均粗细程度。
在砂用量相同的条件下,粗颗粒表面积小,细颗粒表面积大,包裹颗粒用的水泥浆多少就会有所差别。
研究发现:在拌制混凝土时,砂的粗细程度和颗粒级配应同时考虑的问题。
试验检测试题(粗细骨料试验)一、填空题(15题)1、当粗骨料最大粒径为50mm时,水泥混凝土抗压强度试件尺寸应为200×200×200mm的立方体。
2、在水泥混凝土配合比设计中,砂率是依据设计水灰比和骨料最大粒径和种类来确定的。
3、称取堆积密度为1600kg/m3的干碎石600g,浸水24小时后称其水中质量为381g,则该碎石的表观密度为2.74g/cm3,空隙率为41.6%(ρ取1)。
w4、配制混凝土时需采用最佳砂率,这样可在水灰比及水泥用量一定情况下,获得最大的坍落度值,或者在坍落度值一定的条件下,水泥用量最少。
5、砂率是指混凝土集料中砂子的质量占砂石总质量的百分率。
6、当砂筛分时,含泥量超过5%时,应先将试样水洗,然后烘干至恒重,再进行筛分。
7、筛分过程中注意控制质量损失,筛后散失不得超过筛前的试样总质量的1%。
8、粗、细骨料的表观密度、堆积密度、紧密密度的计算结果均精确至10kg/m³。
9、砂的细度模数A1、A2、A3、A4、A5、A6分别为4.75mm、2.36mm、1.18mm、600μm、 300μm、150μm筛的累计筛余百分率。
10、砂的细度模数以两次试验结果的算术平均值作为测定值,精确至0.1%。
当两次试验所得的细度模数之差大于0.20时,应重新取试样进行试验。
11、有机物含量试验当两种溶液的颜色接近时,则应将该试样倒入烧杯中放在温度为60-70 ℃的水浴锅中加热2-3h,然后再与标准溶液比色。
12、依据TB10424标准,粗骨料进场常规检验项目有颗粒级配、压碎指标、针片状含量、含泥量、泥块含量、紧密空隙率。
13、粗骨料选择时应考虑混凝土的保护层厚度和钢筋间距。
不宜超过保护层的2/3,腐蚀严重条件不宜超过1/2,且不得超过钢筋最小间距的3/4。
14、配制C50及以上的混凝土时,粗骨料最大粒径不应大于25mm。
15、细骨料的坚固性用硫酸钠溶液循环浸泡法检验,试样需要经过5次循环。
试验检测试题(粗细骨料试验)一、填空题(15题)1、当粗骨料最大粒径为50mm时,水泥混凝土抗压强度试件尺寸应为200×200×200mm的立方体。
2、在水泥混凝土配合比设计中,砂率是依据设计水灰比和骨料最大粒径和种类来确定的。
3、称取堆积密度为1600kg/m3的干碎石600g,浸水24小时后称其水中质量为381g,则该碎石的表观密度为2.74g/cm3,空隙率为41.6%(ρ取1)。
w4、配制混凝土时需采用最佳砂率,这样可在水灰比及水泥用量一定情况下,获得最大的坍落度值,或者在坍落度值一定的条件下,水泥用量最少。
5、砂率是指混凝土集料中砂子的质量占砂石总质量的百分率。
6、当砂筛分时,含泥量超过5%时,应先将试样水洗,然后烘干至恒重,再进行筛分。
7、筛分过程中注意控制质量损失,筛后散失不得超过筛前的试样总质量的1%。
8、粗、细骨料的表观密度、堆积密度、紧密密度的计算结果均精确至10kg/m³。
9、砂的细度模数A1、A2、A3、A4、A5、A6分别为4.75mm、2.36mm、1.18mm、600μm、 300μm、150μm筛的累计筛余百分率。
10、砂的细度模数以两次试验结果的算术平均值作为测定值,精确至0.1%。
当两次试验所得的细度模数之差大于0.20时,应重新取试样进行试验。
11、有机物含量试验当两种溶液的颜色接近时,则应将该试样倒入烧杯中放在温度为60-70 ℃的水浴锅中加热2-3h,然后再与标准溶液比色。
12、依据TB10424标准,粗骨料进场常规检验项目有颗粒级配、压碎指标、针片状含量、含泥量、泥块含量、紧密空隙率。
13、粗骨料选择时应考虑混凝土的保护层厚度和钢筋间距。
不宜超过保护层的2/3,腐蚀严重条件不宜超过1/2,且不得超过钢筋最小间距的3/4。
14、配制C50及以上的混凝土时,粗骨料最大粒径不应大于25mm。
15、细骨料的坚固性用硫酸钠溶液循环浸泡法检验,试样需要经过5次循环。
1)粗骨料应选用级配合理、粒形良好、质地均匀坚固、线胀系数小的洁净碎石,也可采用碎卵石或卵石,不宜采用砂岩碎石。
2)粗骨料的最大公称粒径不宜超过钢筋的混凝土保护层厚度的2/3(在严重腐蚀环境条件下不宜超过钢筋的混凝土保护层厚度的1/2),且不得超过钢筋最小间距的3/4。
配制强度等级C50及以上预应力混凝土时,粗骨料最大公称粒径(圆孔筛)不应大于25mm。
3)粗骨料应采用二级或多级级配,其松散堆积密度应大于1500kg/m3,紧密空隙率宜小于40%,吸水率应小于2%(用于干湿交替或冻融环境条件下的混凝土应小于1%)。
4)当粗骨料为碎石时,碎石的强度可用岩石抗压强度表示,且岩石抗压强度与混凝土强度等级之比不应小于1.5。
施工过程中碎石的强度可用压碎指标值进行控制,且应符合下表的规定。
注:沉积岩(水成岩)包括石灰岩、砂岩等;变质岩包括片麻岩、石英岩等;深成的火成岩包括花岗岩、正长岩、闪长岩和橄榄岩等;喷出的火成岩包括玄武岩和辉绿岩等。
粗骨料在采集前应进行碱—骨料反应试验,认为无碱—骨料反应才能使用。
粗骨料堆积密度试验方法
粗骨料堆积密度试验方法
(适用于内蒙古自治区建设工程)
1、取试样一份,置于平整干净的地板上,用平头铁锹铲起试样,使石子自由落入容量瓶内。
此时,从铁锹的齐口至容量筒上口的距离应保持为50mm 左右。
装满容量筒除去凸出筒口表面的颗粒,并以合适的颗粒填入凹陷部分,使表面稍凸起部分和凹陷部分的体积大致相等,称取试样和容量筒总质量(m2)
2、堆积密度(ρL)按下式计算,精确至10kg/m3
ρL=(m2-m1)×1000/V
式中ρL-堆积密度(10kg/m3)
m1-容量筒的质量(kg)
m2-容量筒和试样的总质量(kg)
V-容量筒容积(L)
以两次试验结果的算术平均值作为测定值。
碎石或卵石的堆积密度试验
本方法适用于测定碎石或卵石的堆积密度、紧密密度及空隙率。
1. 仪器设备:
(1)案秤——称量50kg,感量50g,及称量100kg,感量100g各一台;
(2)容量筒——金属制,其规格见表6.6.2;
(3)平头铁锹;
(4)烘箱——能使温度控制在105±5℃。
注:测定紧密密度时,对最大粒径为31.5、40.0mm的集料,可采用10L的容量筒,对最大粒径为63.0,、80.0mm的集料,可采用20L的容量筒。
2. 试样制备:
实验前,取重量约等于表5.1.3所规定的试样放入浅盘,在105±5℃的烘箱中烘干,也可以摊在清洁的地面上风干,拌均匀后分成两份备用。
3. 试验步骤:
取试样一份,置于平整干净的地板(或铁板)上,用平头铁锹铲起试样,使石子自由落入容量筒内。
此时,从铁锹的齐口至容量筒上口的距离应保持为50mm左右。
装满容量筒并除去凸出筒口表面的颗粒,并以合适的颗粒填入凹陷部分,使表面稍凸起部分和凹陷部分的体积大致相等,称取试样和容量筒共重(m2)。
4. 计算公式:
堆积密度的计算结果应精确至10kg/m3。
容量筒容积的校正应以20±5℃的饮用水装满容量筒,用玻璃板沿筒口滑移,使其紧贴水面,擦干筒外壁水分后称重。
用以下公式计算筒的容积(V):
试验结果记录
组别容量筒
重量
(m1)容量筒和
试样共重
(m2)
容量筒
的体积
(V)
堆积密度
(ρ
c
)
堆积密度
平均值
1 2。
