疲劳裂纹萌生及扩展

疲劳裂纹萌生机理疲劳裂纹萌生机理是材料疲劳性能研究中的重要内容。

材料在连续循环荷载下，会出现疲劳损伤，包括裂纹的萌生和扩展。

疲劳裂纹萌生是疲劳寿命的起始阶段，对材料的疲劳性能和工程设计有着重要影响。

疲劳裂纹萌生机理主要涉及材料微结构、应力场、裂纹极限尺寸、断口形态等因素。

下面将从这些方面逐一阐述。

1. 材料的微结构材料的微观结构对疲劳裂纹萌生影响较大。

材料中包括晶格等多个组成部分，这些组成部分对于疲劳裂纹的萌生和扩展起着一定的作用。

这是由于材料中的缺陷和组织结构是疲劳裂纹萌生的重要因素，缺陷包括金属脆性材料中的气孔、夹杂、析出物等，以及铸造、锻造、热处理等工艺引起的缺陷。

另外，材料的组织结构也将对材料的疲劳裂纹萌生产生影响。

组织结构包括晶格、晶界、非金属夹杂物、晶粒尺寸等。

2. 应力场分析应力场分析是揭示材料疲劳裂纹萌生机理的主要方法之一。

在应力场分析中，通过对载荷情况和应力场的定量分析，研究疲劳裂纹的萌生机制。

应力场分析的优点是能够给出车件中裂纹萌生位置和方向。

在断口形态上也能够给予算法定量计算依据，方便后续疲劳状态的有效预测。

3. 裂纹极限尺寸裂纹极限尺寸是疲劳裂纹萌生的重要参数之一。

通常认为裂纹极限尺寸是指能够被载荷识别的缺陷大小。

如果裂纹大小小到无法被载荷识别（尤其是高速载荷下）则会变成制造缺陷而不是真正的裂纹。

4. 断口形态断口形态也为疲劳裂纹萌生提供了重要参考依据，诸如沙漏断口、铁芯断口、穿肠断口等，这些不同的断口形态指向了不同的疲劳裂纹萌生机制。

总之，疲劳裂纹萌生机理十分复杂，不仅涉及材料的微结构、应力场等多个因素，还需要综合考量裂纹极限尺寸和断口形态等多方面因素，才能够真正理解裂纹萌生的机制。

只有深入研究裂纹萌生机理，才能够更好地掌握材料的疲劳损伤机制，从而为提高材料的疲劳性能和减少材料的失效风险提供实用的工程技术方案。

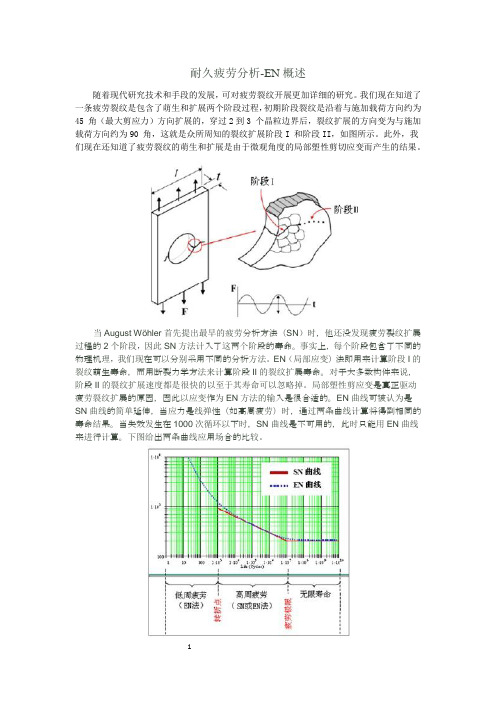

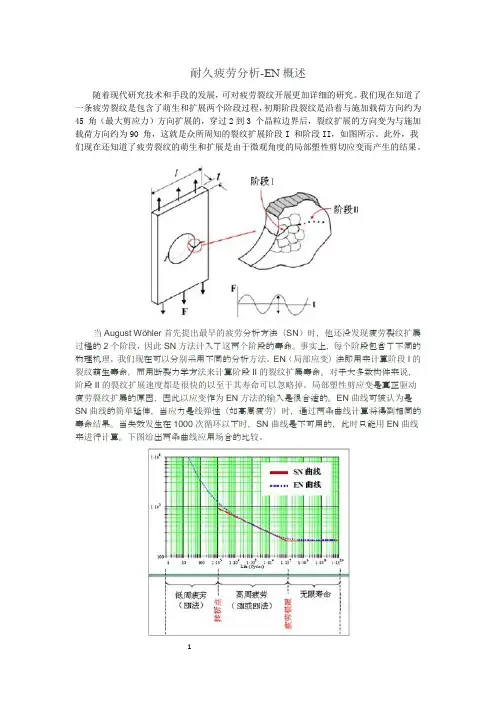

耐久疲劳分析-EN概述
随着现代研究技术和手段的发展，可对疲劳裂纹开展更加详细的研究。

我们现在知道了一条疲劳裂纹是包含了萌生和扩展两个阶段过程，初期阶段裂纹是沿着与施加载荷方向约为45 角（最大剪应力）方向扩展的，穿过2到3 个晶粒边界后，裂纹扩展的方向变为与施加载荷方向约为90 角，这就是众所周知的裂纹扩展阶段I 和阶段II，如图所示。

此外，我们现在还知道了疲劳裂纹的萌生和扩展是由于微观角度的局部塑性剪切应变而产生的结果。

当August Wöhler首先提出最早的疲劳分析方法（SN）时，他还没发现疲劳裂纹扩展过程的2个阶段，因此SN方法计入了这两个阶段的寿命。

事实上，每个阶段包含了不同的物理机理，我们现在可以分别采用不同的分析方法。

EN（局部应变）法即用来计算阶段I的裂纹萌生寿命，而用断裂力学方法来计算阶段II的裂纹扩展寿命。

对于大多数构件来说，阶段II的裂纹扩展速度都是很快的以至于其寿命可以忽略掉。

局部塑性剪应变是真正驱动疲劳裂纹扩展的原因，因此以应变作为EN方法的输入是很合适的。

EN曲线可被认为是SN曲线的简单延伸，当应力是线弹性（如高周疲劳）时，通过两条曲线计算将得到相同的寿命结果。

当失效发生在1000次循环以下时，SN曲线是不可用的，此时只能用EN曲线来进行计算。

下图给出两条曲线应用场合的比较。

1。

金属材料疲劳裂纹萌生机理研究在工业生产、机械应用和航空航天等领域，金属材料的疲劳破坏问题一直是关注的焦点。

疲劳是金属材料长期承受载荷应力反复变化导致的一种损伤形式，容易引起裂纹的生成和扩展，最终导致材料破坏。

因此，疲劳裂纹萌生机理是疲劳破坏研究中的重要问题。

疲劳裂纹萌生机理的研究涉及金属材料的微观结构、材料表面状态、加载方式、化学成分等多种因素。

疲劳裂纹萌生的过程一般可以分为三个阶段：裂纹的萌生、裂纹的扩展和裂纹的失稳。

其中，裂纹的萌生阶段是疲劳破坏的重要阶段，也是研究疲劳裂纹萌生机理的重要内容。

金属材料的疲劳破坏是一种复杂的过程，裂纹的萌生不是单纯的机械疲劳作用，而是多种因素共同作用的结果。

在金属内部，微观缺陷、晶界、夹杂物等是裂纹萌生的主要因素之一。

由于金属自身的结构不稳定性，存在着种种内在缺陷，一旦承受高应力的作用，这些内在缺陷就会扩大，导致裂纹的萌生。

此外，金属材料的化学成分也会对裂纹萌生产生影响。

特定的化学成分可以导致材料晶格的抑制和加强，从而影响裂纹的萌生。

金属材料的表面状态也是疲劳裂纹萌生的影响因素之一。

表面缺陷、氧化、腐蚀等可以通过减弱表面材料的强度和韧性，加速裂纹的萌生和扩展。

因此，在金属材料的加工过程中，对表面进行充分的打磨、喷砂等处理，可以有效地减少表面缺陷的存在。

最后，裂纹的萌生和扩展还与加载方式相关。

分别采用周期性载荷和阶段性载荷可以模拟金属材料在不同应力状态下的疲劳破坏过程。

大多数材料的疲劳寿命都可以用SN曲线表示，它是一组先定义好的实验数据标识了材料的应力极限，根据材料的特性（例如应力浓度，显微组织等）而不同。

综上所述，疲劳裂纹萌生机理的研究是金属材料疲劳破坏研究的重要方面。

裂纹的萌生涉及多个方面的因素，包括材料的微观结构、表面状态、成分等。

通过有效地预测和控制裂纹萌生机理，可以提高金属材料的疲劳寿命和性能，进而确保工业生产和应用的安全可靠。

金属材料疲劳裂纹萌生机理与扩展规律概述摘要：在飞行器结构中，如机翼与机身连接、发动机和发动机吊架连接等重要连接区的连接结构往往会因为受到严苛的循环载荷而萌生疲劳裂纹，随着疲劳裂纹逐渐扩展，最终导致结构发生断裂失效。

本文根据部分文献和相关书籍，对金属材料的疲劳裂纹萌生机理和扩展规律进行了梳理，结论表明影响裂纹萌生与裂纹扩展的主要参量、裂纹扩展不同阶段的扩展方向均有不同。

关键词：循环滑移；裂纹萌生；裂纹扩展；对于飞行器结构，疲劳裂纹是导致结构失效最主要且最危险的损伤形式之一[1]。

疲劳裂纹作为一种常见的机械损伤失效模式，约占总失效的50%~90%[2]。

在交变载荷、腐蚀环境等作用下，尽管结构的最大工作应力低于材料强度，但是经过一定的服役时间后，结构仍然会萌生疲劳裂纹并逐步扩展。

出现在大梁减轻孔、机身蒙皮、机翼机身接头等关键部位的疲劳裂纹会严重削弱结构的承载能力，其失稳破坏甚至会导致灾难性事故的发生。

因此研究飞行器结构的疲劳裂纹损伤萌生及扩展机理，准确地预测结构的疲劳寿命具有十分重要的工程意义。

1疲劳裂纹的萌生和扩展规律[3]金属结构材料在循环载荷作用下的疲劳损伤演化过程可以分为两个阶段：宏观裂纹萌生阶段和宏观裂纹扩展阶段，两个阶段的区别在于影响疲劳行为的因素，而控不同。

在宏观裂纹萌生阶段，控制裂纹萌生的重要参量是应力集中系数K1制宏观裂纹扩展的参量则是应力强度因子K。

从图1中可以看出，宏观裂纹萌生阶段可以细分为两个子阶段：一是微裂纹形核阶段；二是微裂纹扩展阶段，即微裂纹因扩展或相互作用而聚集合并，形成“主导”宏观裂纹的过程。

微裂纹扩展阶段和宏观裂纹扩展阶段的交点通常认为是裂纹萌生与扩展的分界线，但实际上这个临界点的精确定义是无法定量描述，一般定性地认为：当微裂纹扩展不在依赖于自由表面状况时，裂纹萌生阶段结束。

图1 疲劳损伤演化[4]1.1 疲劳裂纹的萌生在很多情况下，裂纹萌生寿命占到疲劳寿命相当大的一部分，例如在高周疲劳中裂纹萌生寿命占总寿命的80%~90%，在超高周疲劳中裂纹萌生寿命可占到总寿命的99%，因此裂纹萌生阶段在整个金属材料疲劳过程中占有极为重要的地位。

疲劳破坏机理1、定义材料或构件受到多次重复变化的载荷作用后，即使最大的重复交变应力低于材料的屈服极限，经过一段时间的工作后，最后也会导致破坏，材料或结构的这种破坏就叫做疲劳破坏。

材料科学揭示，由于制造过程中存在不可避免的缺陷，材料中的微裂纹总是存在的，特别是在焊缝处。

这些微裂纹在交变应力作用下扩展和聚合，形成宏观裂纹，宏观裂纹的进一步扩展导致最后的破坏。

疲劳破坏的微观过程是个极其复杂的过程，在宏观上一般来说可分为三个阶段:裂纹的萌生、裂纹的稳定扩展及裂纹的失稳扩展问。

2、疲劳裂纹萌生机理金属材料如果含有缺陷，夹杂物，切口或者其它应力集中源，疲劳裂纹就可能起源于这些地方。

通常将疲劳裂纹的萌生过程称为疲劳裂纹成核。

如果金属材料没有上述各种应力集中源，则裂纹成核往往在构件表面。

因为构件表面应力水平一般比较高，且难免有加工痕迹影响;同时表面区域处于平面应力状态，有利于塑性滑移的进行。

构件在循环载荷作用下经过一定次数应力循环之后，先在部分晶粒的局部出现短而细的滑移线，并呈现相继错动的滑移台阶，又由于往复滑移在表面上形成缺口或突起而产生应力集中。

随着循环次数增加，在原滑移线时近又会出现新滑移线逐渐形成较宽的滑移带，进一步增加应力循环次数，滑移带尺寸及数量均明显增加，疲劳裂纹就在这此滑移量大的滑移中产生。

这些滑移带称为驻留滑移带，标志裂纹在表面形成。

在大量滑移带中，由于原滑移所引起在表面有挤出和侵入槽的出现。

从而在表面下留下相应的空洞成为裂纹源。

随着循环次数提高和应力集中的加剧，会使空洞扩连形成新的较大空洞。

3、疲劳裂纹扩展机理疲劳裂纹在表面处成核，是由最大剪应力控制的，这些微裂纹在最大剪应力方向上。

在单轴加载条件下，微裂纹与加载方向大致呈45 度方向。

在循环载荷的继续作用下，这些微裂纹进一步扩展或互相连接。

其中大多数微裂纹很快就停止扩展，只有少数几条微裂纹能达到几十微米的长度。

此后逐渐偏离原来的方向，形成一条主裂纹而趋向于转变到垂直于加载方向的平面（最大拉应力面）内扩展。

疲劳裂纹萌生机理
疲劳裂纹萌生是材料疲劳破坏的主要形式之一，其萌生机理是材料科学研究的重要领域之一。

研究表明，疲劳裂纹萌生具有明显的循环性，即材料在循环荷载下发生微小的变形和位移，导致材料表面出现微小的裂纹，随着循环次数的增加，这些微小裂纹会逐渐扩展并最终导致材料疲劳破坏。

疲劳裂纹萌生的机理涉及多种因素，包括材料的力学性能、应力水平、循环次数、温度、湿度等因素。

其中，应力集中是裂纹萌生的主要原因之一，因为应力集中会导致材料局部应力过大或者过小，从而导致材料出现微小裂纹。

此外，材料的组织结构和缺陷也会影响裂纹萌生，比如材料中存在的夹杂物、气孔和晶界等缺陷会加速裂纹的萌生和扩展。

为了有效地预测和控制材料的疲劳寿命，研究人员需要深入了解疲劳裂纹萌生的机理和规律，并采取相应的措施来减少应力集中、提高材料的强度和延展性、改善材料的组织结构等。

只有通过综合的措施来减少疲劳裂纹的萌生和扩展，才能延长材料的使用寿命，提高材料的安全性和可靠性。
