疲劳裂纹扩展与强度理论

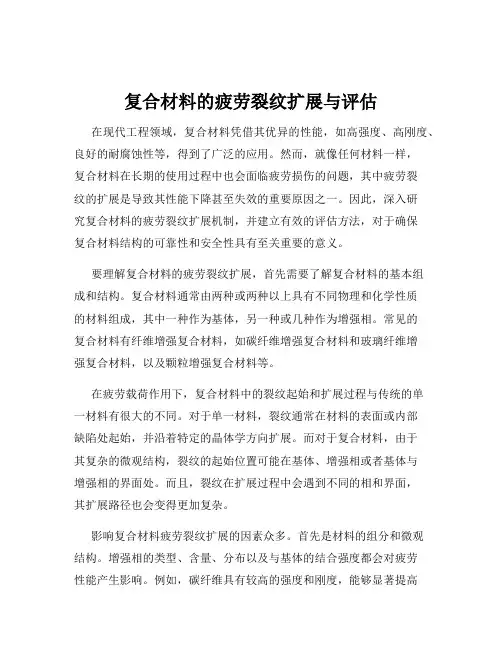

复合材料的疲劳裂纹扩展与评估在现代工程领域，复合材料凭借其优异的性能，如高强度、高刚度、良好的耐腐蚀性等，得到了广泛的应用。

然而，就像任何材料一样，复合材料在长期的使用过程中也会面临疲劳损伤的问题，其中疲劳裂纹的扩展是导致其性能下降甚至失效的重要原因之一。

因此，深入研究复合材料的疲劳裂纹扩展机制，并建立有效的评估方法，对于确保复合材料结构的可靠性和安全性具有至关重要的意义。

要理解复合材料的疲劳裂纹扩展，首先需要了解复合材料的基本组成和结构。

复合材料通常由两种或两种以上具有不同物理和化学性质的材料组成，其中一种作为基体，另一种或几种作为增强相。

常见的复合材料有纤维增强复合材料，如碳纤维增强复合材料和玻璃纤维增强复合材料，以及颗粒增强复合材料等。

在疲劳载荷作用下，复合材料中的裂纹起始和扩展过程与传统的单一材料有很大的不同。

对于单一材料，裂纹通常在材料的表面或内部缺陷处起始，并沿着特定的晶体学方向扩展。

而对于复合材料，由于其复杂的微观结构，裂纹的起始位置可能在基体、增强相或者基体与增强相的界面处。

而且，裂纹在扩展过程中会遇到不同的相和界面，其扩展路径也会变得更加复杂。

影响复合材料疲劳裂纹扩展的因素众多。

首先是材料的组分和微观结构。

增强相的类型、含量、分布以及与基体的结合强度都会对疲劳性能产生影响。

例如，碳纤维具有较高的强度和刚度，能够显著提高复合材料的疲劳性能；而增强相的分布不均匀可能导致局部应力集中，从而加速裂纹的起始和扩展。

其次，加载条件也是一个重要因素。

加载频率、应力比、加载波形等都会影响疲劳裂纹的扩展速率。

此外，环境因素如温度、湿度等也可能对复合材料的疲劳性能产生不利影响。

为了研究复合材料的疲劳裂纹扩展行为，科学家们采用了多种实验方法。

其中，最常用的是疲劳试验。

通过对试样施加循环载荷，监测裂纹的长度随循环次数的变化，从而得到疲劳裂纹扩展曲线。

在实验中，通常采用光学显微镜、扫描电子显微镜等设备来观察裂纹的形态和扩展路径。

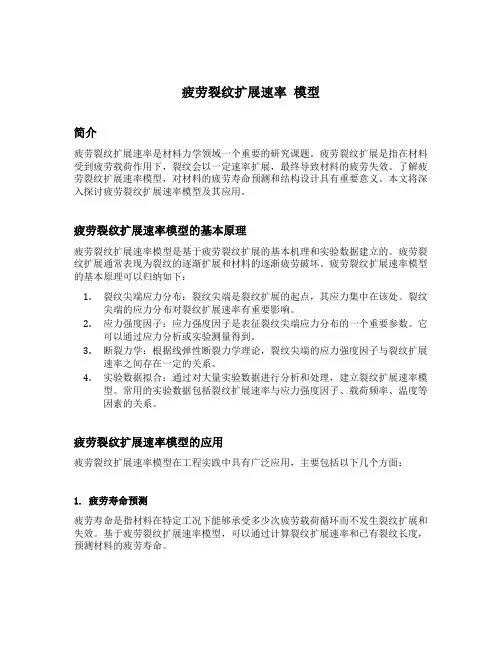

疲劳裂纹扩展速率模型简介疲劳裂纹扩展速率是材料力学领域一个重要的研究课题。

疲劳裂纹扩展是指在材料受到疲劳载荷作用下，裂纹会以一定速率扩展，最终导致材料的疲劳失效。

了解疲劳裂纹扩展速率模型，对材料的疲劳寿命预测和结构设计具有重要意义。

本文将深入探讨疲劳裂纹扩展速率模型及其应用。

疲劳裂纹扩展速率模型的基本原理疲劳裂纹扩展速率模型是基于疲劳裂纹扩展的基本机理和实验数据建立的。

疲劳裂纹扩展通常表现为裂纹的逐渐扩展和材料的逐渐疲劳破坏。

疲劳裂纹扩展速率模型的基本原理可以归纳如下：1.裂纹尖端应力分布：裂纹尖端是裂纹扩展的起点，其应力集中在该处。

裂纹尖端的应力分布对裂纹扩展速率有重要影响。

2.应力强度因子：应力强度因子是表征裂纹尖端应力分布的一个重要参数。

它可以通过应力分析或实验测量得到。

3.断裂力学：根据线弹性断裂力学理论，裂纹尖端的应力强度因子与裂纹扩展速率之间存在一定的关系。

4.实验数据拟合：通过对大量实验数据进行分析和处理，建立裂纹扩展速率模型。

常用的实验数据包括裂纹扩展速率与应力强度因子、载荷频率、温度等因素的关系。

疲劳裂纹扩展速率模型的应用疲劳裂纹扩展速率模型在工程实践中具有广泛应用，主要包括以下几个方面：1. 疲劳寿命预测疲劳寿命是指材料在特定工况下能够承受多少次疲劳载荷循环而不发生裂纹扩展和失效。

基于疲劳裂纹扩展速率模型，可以通过计算裂纹扩展速率和已有裂纹长度，预测材料的疲劳寿命。

2. 结构设计在工程结构设计中，了解材料的疲劳裂纹扩展速率模型对于提高结构的耐久性和安全性非常重要。

根据疲劳裂纹扩展速率模型，可以针对不同材料和结构形式，选择合适的材料和结构设计方案，以延长结构的使用寿命。

3. 材料评估和筛选通过疲劳裂纹扩展速率模型，可以评估和筛选材料的疲劳性能。

根据不同材料的裂纹扩展速率特性，可以选择适用于不同工况和要求的材料。

4. 裂纹控制和修复了解疲劳裂纹扩展速率模型，可以对已发生裂纹的结构进行控制和修复。

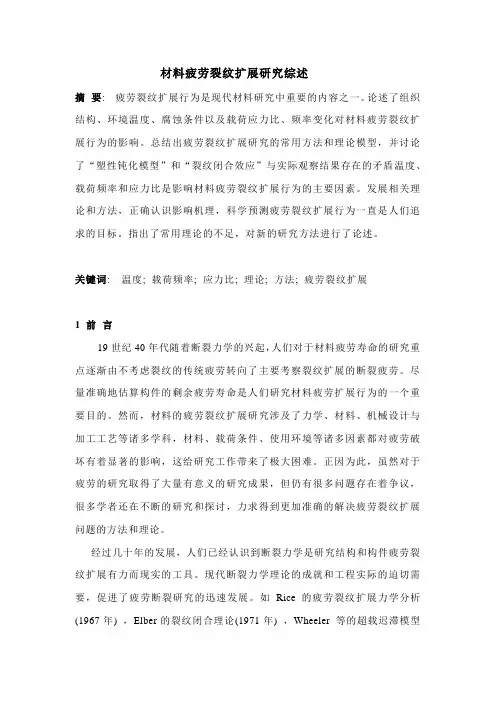

材料疲劳裂纹扩展研究综述摘要:疲劳裂纹扩展行为是现代材料研究中重要的内容之一。

论述了组织结构、环境温度、腐蚀条件以及载荷应力比、频率变化对材料疲劳裂纹扩展行为的影响。

总结出疲劳裂纹扩展研究的常用方法和理论模型，并讨论了“塑性钝化模型”和“裂纹闭合效应”与实际观察结果存在的矛盾温度、载荷频率和应力比是影响材料疲劳裂纹扩展行为的主要因素。

发展相关理论和方法，正确认识影响机理，科学预测疲劳裂纹扩展行为一直是人们追求的目标。

指出了常用理论的不足，对新的研究方法进行了论述。

关键词: 温度; 载荷频率; 应力比; 理论; 方法; 疲劳裂纹扩展1 前言19世纪40年代随着断裂力学的兴起，人们对于材料疲劳寿命的研究重点逐渐由不考虑裂纹的传统疲劳转向了主要考察裂纹扩展的断裂疲劳。

尽量准确地估算构件的剩余疲劳寿命是人们研究材料疲劳扩展行为的一个重要目的。

然而，材料的疲劳裂纹扩展研究涉及了力学、材料、机械设计与加工工艺等诸多学科，材料、载荷条件、使用环境等诸多因素都对疲劳破坏有着显著的影响，这给研究工作带来了极大困难。

正因为此，虽然对于疲劳的研究取得了大量有意义的研究成果，但仍有很多问题存在着争议，很多学者还在不断的研究和探讨，力求得到更加准确的解决疲劳裂纹扩展问题的方法和理论。

经过几十年的发展，人们已经认识到断裂力学是研究结构和构件疲劳裂纹扩展有力而现实的工具。

现代断裂力学理论的成就和工程实际的迫切需要，促进了疲劳断裂研究的迅速发展。

如Rice的疲劳裂纹扩展力学分析(1967年) ，Elber的裂纹闭合理论(1971年) ，Wheeler 等的超载迟滞模型(1970年) ，Hudak等关于裂纹扩展速率标准的测试方法，Sadananda和Vasudevan ( 1998年)的两参数理论等都取得了一定成果。

本文将对其研究中存在问题、常用方法和理论模型、以及温度、载荷频率和应力比对疲劳裂纹扩展影响的研究成果和新近发展起来的相关理论进行介绍。

疲劳裂纹扩展速率模型
疲劳裂纹扩展速率模型是指在材料受到反复载荷作用时，疲劳裂纹在材料中出现并逐
渐扩展的速率模型。

该模型是通过实验测试来确定的，可以帮助工程师预测材料在长时间
使用中的性能表现。

疲劳裂纹扩展速率模型通常由三个部分组成：金属的循环应力应变曲线、应力强度因
子和应力对裂纹扩展速率的敏感度。

其中，金属的循环应力应变曲线描述了材料在受到循
环载荷作用下的应力应变行为。

应力强度因子是描述疲劳裂纹扩展速率的指标，它与应力、裂纹尺寸和材料性质有关。

应力对裂纹扩展速率的敏感度是指应力变化对裂纹扩展速率的
影响程度。

根据实验结果，疲劳裂纹扩展速率通常是与应力强度因子成幂函数关系的，即：
dv/dN = C(ΔK)m
其中，dv/dN表示单位时间裂纹扩展速率，C和m为材料常数，ΔK为应力强度因子的变化量。

通过实验得到材料的C和m值，便可应用上述公式，计算出材料在不同应力强度
因子下的疲劳裂纹扩展速率。

此外，疲劳裂纹扩展速率模型还可进一步拓展为考虑裂纹形态、预先应力等因素的模型，以更准确地预测材料的疲劳性能。

总之，疲劳裂纹扩展速率模型是研究材料疲劳性能的重要手段，通过实验验证和分析，可以帮助工程师预测材料在使用过程中的裂纹扩展情况，为工程设计提供依据。

机械工程中的裂纹扩展与疲劳分析研究在现代机械工程中，疲劳是一种十分常见的现象，它是金属材料在连续受到交变载荷作用后所出现的渐进性损伤过程。

疲劳问题一旦发生，往往会对机械系统的安全性和可靠性产生严重影响，因此，对疲劳问题的研究与分析成为机械工程领域中的一个重要课题。

裂纹扩展作为疲劳破坏的一种主要形式，是引起机械元件失效的关键因素之一。

因此，对裂纹扩展行为的研究具有重要意义。

一般而言，裂纹扩展行为可通过数学模型来预测和分析。

在研究机械工程中的裂纹扩展时，最常用的方法之一就是有限元法。

有限元法是一种通过将复杂结构分割为无限小的有限元素，以近似求解连续介质力学问题的数值方法。

通过有限元法对裂纹扩展行为进行建模和仿真，可以揭示裂纹扩展的机制和规律，为裂纹扩展的控制和预测提供依据。

此外，还可以通过实验手段对模型进行验证，从而提高数值模拟的准确性。

在裂纹扩展的机理研究中，马尔文等人提出了著名的“裂纹扩展力学”理论，即线弹性力学中的弹性应力场理论与线弹塑性力学中的应变能释放率理论相结合。

根据这一理论，裂纹扩展的驱动力主要来自应变能释放率，即裂纹前端的弹性应力能转化为其扩展所需的变形能。

根据裂纹形态的不同，裂纹扩展的方式也有所不同，常见的扩展方式包括沿单一平面、沿不同平面和远离应力场。

在疲劳分析研究中，我们也需要考虑到应力幅和寿命之间的关系。

疲劳寿命是指材料在一定应力幅范围内经历的循环次数，其与应力幅呈相反的指数关系。

通过疲劳试验，我们可以获得不同应力幅下的疲劳寿命数据，并通过拟合得到应力寿命曲线。

通过应力寿命曲线，我们可以预测在特定应力幅下的疲劳寿命，从而为机械元件的设计和优化提供指导。

除了裂纹扩展与疲劳分析的基础研究外，工程实践中还需要考虑到实际工况下的各种复杂因素。

例如，在航空航天领域，飞机机身结构处于动态载荷的作用下，高空环境下氧化腐蚀等因素也可能引起裂纹扩展和疲劳失效。

因此，我们需要进行更加全面和深入的研究，以便更好地应对复杂工况下的疲劳问题。

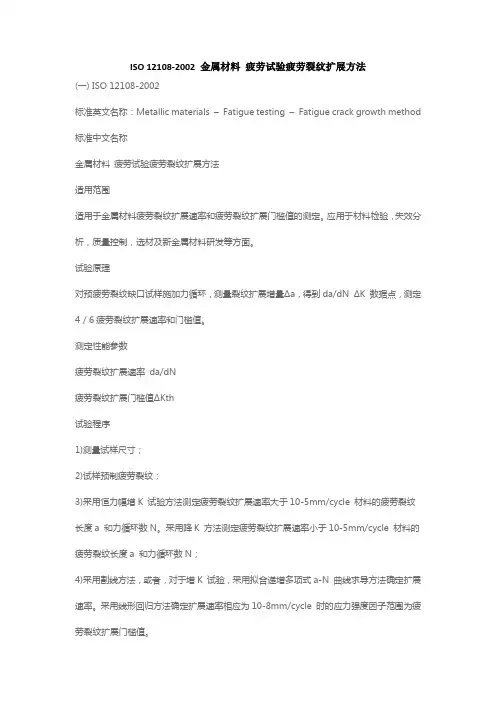

ISO 12108-2002 金属材料疲劳试验疲劳裂纹扩展方法
(一) ISO 12108-2002
标准英文名称：Metallic materials –Fatigue testing –Fatigue crack growth method 标准中文名称
金属材料疲劳试验疲劳裂纹扩展方法
适用范围
适用于金属材料疲劳裂纹扩展速率和疲劳裂纹扩展门槛值的测定。

应用于材料检验，失效分析，质量控制，选材及新金属材料研发等方面。

试验原理
对预疲劳裂纹缺口试样施加力循环，测量裂纹扩展增量Δa，得到da/dN ΔK 数据点，测定4 / 6疲劳裂纹扩展速率和门槛值。

测定性能参数
疲劳裂纹扩展速率da/dN
疲劳裂纹扩展门槛值ΔKth
试验程序
1)测量试样尺寸；
2)试样预制疲劳裂纹；
3)采用恒力幅增K 试验方法测定疲劳裂纹扩展速率大于10-5mm/cycle 材料的疲劳裂纹长度a 和力循环数N。

采用降K 方法测定疲劳裂纹扩展速率小于10-5mm/cycle 材料的疲劳裂纹长度a 和力循环数N；
4)采用割线方法，或者，对于增K 试验，采用拟合递增多项式a-N 曲线求导方法确定扩展速率。

采用线形回归方法确定扩展速率相应为10-8mm/cycle 时的应力强度因子范围为疲劳裂纹扩展门槛值。

结果及试验报告
国际标准编号；
材料名称、试样标识、取样方向部位；
试样形状和尺寸；
试样力学性能；
力变量（包括力范围，力比值，加力波形和频率）；试验环境参数（包括温度，介质，湿度）；
数据处理方法；
测定的性能结果。

试验设备：。

第十四讲疲劳裂纹扩展上节回顾Dugdale模型（带状屈服模型）裂纹尖端张开位移（COD）无限大板的COD，有限宽板的CODCOD准则J积分，J积分的守恒性，J积分准则平面应力断裂的R阻力曲线1．疲劳裂纹扩展速率疲劳裂纹扩展的定量表示用da/dN，称为裂纹扩展速率，表示每个循环裂纹长度的平均增量。

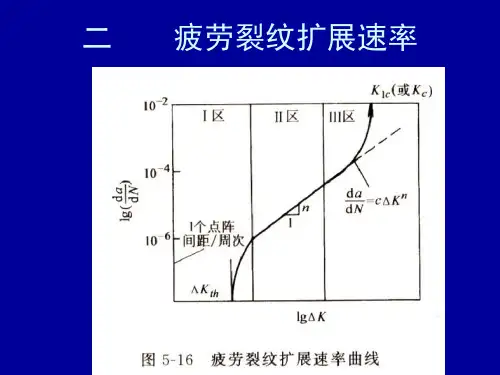

da/dN-ΔK曲线与S-N、ε-N曲线类似，描述疲劳裂纹扩展规律的曲线为da/dN-ΔK曲线只有在拉伸应力作用下裂纹才能扩展，则疲劳裂纹应力强度因子幅度定义为ΔK = K max-K min R > 0ΔK = K max R < 0基本da/dN-ΔK曲线：R = 0的da/dN-ΔK曲线双对数坐标下da/dN-ΔK曲线的形状疲劳裂纹扩展的三个区域Array一般情况下，da/dN-ΔK曲线在双对数坐标上可分为三个区域1区：低速率区，该区内ΔK的微小降低，da/dN急剧下降。

存在ΔK的一个下限值ΔK th，该值处裂纹扩展速率近似为零，ΔK th称为门槛值。

ΔK th受R的影响较大。

2区：中速裂纹扩展区，裂纹扩展速率一般在10-9~10-5m/C范围内。

中速裂纹扩展区的da/dN-ΔK在双对数坐标上近似为线性关系。

3区：高速扩展区，即K max K C时，裂纹快速扩展，其寿命通常不考虑。

其上限值以铅垂渐近线表示2．裂纹扩展速率公式1）低速率区一般是进行裂纹不扩展设计ΔK < ΔK th2）中速裂纹扩展区，Paris公式Paris 对具有中心穿透裂纹平板拉伸实验数据归纳， 对中速裂纹扩展区（2区）提出的经验关系式m K C dNda)(∆= C ，m ：材料常数m 不随构件的形状和荷载性质（拉伸或弯曲）改变，C 与材料性能相关。

由于存在门槛值ΔKth ，Donahue 等（Donahue ，1972）建议如下修正公式m th K K C dNda)(∆-∆= 3）高速扩展区可由下式估计裂纹扩展速率从2区向3区转变的应力强度因子 ys T E K σ00637.0max =K maxT ：R = 0时的最大循环应力作用下的应力强度因子3．da /dN 的理论公式 塑性钝化模型C. Laird (1967)的观测结果裂纹尖端载循环荷载下出现反复钝化和 重新尖锐化的交替过程。

桥梁负载激励下疲劳裂纹扩展研究一、桥梁负载激励下疲劳裂纹扩展概述桥梁作为重要的交通基础设施，其结构的稳定性和安全性至关重要。

在实际使用过程中，桥梁会受到各种荷载的作用，包括静荷载、动荷载以及环境因素等。

这些荷载的长期作用会导致桥梁结构产生疲劳裂纹，进而影响桥梁的使用寿命和安全性能。

因此，研究桥梁在负载激励下的疲劳裂纹扩展机制，对于保障桥梁的安全运营具有重要意义。

1.1 桥梁疲劳裂纹扩展的基本概念桥梁疲劳裂纹扩展是指在循环荷载作用下，桥梁结构中微小裂纹逐渐扩展直至结构失效的过程。

这一过程涉及到材料的微观结构变化、裂纹尖端的应力场分布以及裂纹扩展路径等多个方面。

疲劳裂纹扩展的研究，旨在通过理论分析和实验验证，揭示裂纹扩展的规律，预测裂纹扩展的速度和寿命，为桥梁的维护和加固提供科学依据。

1.2 桥梁疲劳裂纹扩展的影响因素桥梁疲劳裂纹扩展的影响因素众多，主要包括以下几个方面：- 材料特性：桥梁结构的材料特性，如屈服强度、疲劳极限、断裂韧性等，对裂纹扩展速率和路径有着直接影响。

- 荷载特性：荷载的大小、频率、循环次数等特性，决定了裂纹扩展的动力条件。

- 环境因素：温度、湿度、腐蚀介质等环境因素，会加速材料的疲劳损伤，影响裂纹扩展速率。

- 结构细节：桥梁结构的设计细节，如焊缝、连接件、应力集中区域等，也是影响裂纹扩展的重要因素。

二、桥梁负载激励下疲劳裂纹扩展的理论研究2.1 疲劳裂纹扩展的理论模型疲劳裂纹扩展的理论模型是研究裂纹扩展规律的基础。

目前，国内外学者提出了多种疲劳裂纹扩展模型，如Paris 法则、Forman法则等。

这些模型通过描述裂纹长度与循环次数之间的关系，预测裂纹扩展速率。

然而，由于实际桥梁结构的复杂性，单一的理论模型往往难以准确预测裂纹扩展行为，因此，需要结合桥梁的具体工况，对理论模型进行修正和完善。

2.2 疲劳裂纹扩展的数值模拟随着计算机技术的发展，数值模拟已成为研究桥梁疲劳裂纹扩展的重要手段。

机械结构的疲劳裂纹扩展特性分析与优化概述：机械结构的疲劳裂纹扩展特性是工程设计和使用过程中必须要考虑的重要问题之一。

疲劳裂纹扩展会导致结构强度下降，甚至引起严重事故。

因此，对机械结构的疲劳裂纹扩展特性进行深入分析和优化是至关重要的。

疲劳裂纹扩展的基本理论：疲劳裂纹扩展是指材料内部或表面的裂纹在受到交变载荷作用时逐渐扩展，在终止于结构破裂之前的过程。

裂纹扩展主要受到应力水平、载荷频率、环境条件以及材料的力学性能等因素的影响。

根据线弹性断裂力学理论，裂纹扩展速率可以用裂纹尖端位移增量和应力强度因子之间的关系来描述。

疲劳裂纹扩展的影响因素：1. 应力水平：应力水平是疲劳裂纹扩展的重要因素之一。

较高的应力水平会加速裂纹扩展过程，而较低的应力水平则会减缓裂纹扩展。

2. 载荷频率：载荷频率是指材料在受到交变载荷作用时的频率。

高频率下的载荷会加速裂纹扩展速度，而低频率下的载荷则会减缓裂纹扩展。

3. 环境条件：环境条件包括温度、湿度、腐蚀介质等因素。

某些环境条件下，如高温、高湿等，会导致材料的腐蚀和渗透，从而加速裂纹扩展。

4. 材料的力学性能：材料的强度、韧性和断裂韧性等力学性能会影响疲劳裂纹扩展的速率和路径。

疲劳裂纹扩展分析方法：1. 线性弹性断裂力学法：该方法假设材料具有线弹性行为，在结构的局部区域进行裂纹尖端位移和应力强度因子的计算。

2. 塑性力学法：该方法考虑材料的塑性行为，将材料的强度和塑性变形考虑在内，从而可以更准确地计算裂纹尖端位移和应力强度因子。

3. 数值模拟方法：数值模拟方法通过建立有限元分析模型，利用计算机进行裂纹扩展过程的模拟，得到裂纹尖端位移和应力强度因子。

疲劳裂纹扩展优化方法：1. 结构优化：通过改变结构的几何形状和尺寸，减少应力集中和应力激励，从而减缓裂纹扩展速率。

2. 材料优化：选择具有较高强度、韧性和断裂韧性的材料，可以增加结构的抵抗裂纹扩展的能力。

3. 加工和热处理优化：通过合理的加工和热处理工艺，降低材料中的缺陷和应力，减少裂纹扩展的可能性。

轧辊材料疲劳裂纹扩展理论计算与分析温宏权;李彦龙;瞿海霞;吴琼;孙大乐【摘要】Surface spalling is one of main forms of the roll failure .The crack propagation process d a/dN-ΔK was calculated for the roll material with the fatigue crack propagation theory . The effects of various parameters on the roll crack growth were analyzed , as well as the crack propagation characteristics of different rolls .The results showed that elastic modulus , stress ratio, residual stress , crystal size , fracture plastic , work stress and tensile strength had less and less effects on the crack propagation rate , elastic modulus was the most remarkable factor and tensile strength was the lest .Higher elastic modulus , lower residual stress , rougher crystal , and higher fracture plastic of the roll material could efficiently restrain fatigue crack propagation of rolls .Work layer had higher crack propagation resistance than centre of the roll , so as to the backup roll than the work roll and the forged roll than the cast roll .It was helpful to make clear the failure mechanism and take effective precautions against the roller ’ s spalling .%辊面剥落是轧辊失效的主要形式之一。
