铜合金的金相腐蚀制剂

电解腐蚀若试样制备好后需要长期保存，则需要在腐蚀过的试样观察面上涂上一层极薄的保护膜，常用的有火棉胶或指甲油等。

三、常见化学侵蚀剂成分工作条件用途111硝酸1~5mL ，酒精100mL 几秒--1min 111碳钢、合金钢、铸铁苦味酸4g ，酒精100mL 几秒--几分钟显示细微组织盐酸5mL ，苦味酸1g ，酒精100mL 几秒--1min ，奥氏体晶粒，回火马氏体盐酸15mL ，酒精100mL 几分钟氧化法晶粒度硫酸铜4g ，盐酸20mL ，水20mL 浸入法不锈钢，氮化层苦味酸2g ，氢氧化钠25g ，水100mL 煮沸15min 渗碳体染色，铁素体不染色盐酸 3 份，硝酸 1 份静置24h 浸入法奥氏体及铬镍合金盐酸10mL ，硝酸3mL ，酒精100mL 2--10min 高速钢苦味酸3~ 5g ，酒精100mL 浸入法10--20min 铝合金氢氟酸2mL,盐酸3mL,硝酸5mL,水95mL 浸蚀法5~10分钟铝材及铝合金材料盐酸10mL ，硝酸10mL < 70 ℃铜合金盐酸2~5mL ，酒精100mL 几秒--几分钟巴氏合金氯化铁5g ，盐酸50mL ，水100mL 几秒--几分钟纯铜、黄铜、青铜盐酸2mL ，水100mL 室温镁合金硝酸10mL ，盐酸25mL ，水200mL > 1min 铅及铅锡合金30%双氧水，20%氨水1：1混合5~6秒银及合金浸蚀剂名称成份适用范围及使用要点硝酸酒精溶液硝酸2-4ml酒精100ml各种碳钢、铸铁等苦味酸酒精溶液苦味酸4g酒精100ml珠光体、马氏体、贝氏体、渗碳体盐酸苦味酸盐酸5ml苦味酸1g水100ml回火后马氏体或奥氏体晶粒氯化铁盐酸水溶液氯化铁5g盐酸50ml水100ml奥氏体-铁素体不锈钢奥氏体不锈钢混合酸甘油溶液硝酸10ml盐酸30ml甘油30ml奥氏体不锈钢高Cr Ni耐热钢王水酒精溶液盐酸10ml硝酸3ml酒精100ml18-8型奥氏体钢的δ相三合一浸蚀液盐酸10ml硝酸3ml甲醇100ml高速钢回火后晶粒硫酸铜盐酸溶液盐酸100ml硫酸5ml硫酸铜5g高温合金氯化铁溶液氯化铁30g氯化铜1g氯化锡0.5g盐酸50g铸铁磷的偏析与枝晶组织苦味酸钠溶液苦味酸1g水100ml区别渗碳体和磷化物氯化铁盐酸水溶液氯化铁5g盐酸15ml水100ml纯铜、黄铜及铜合金绿化铜盐酸溶液氯化铜1g氯化镁4g盐酸2ml酒精100ml灰铸铁共晶团硫酸铜-盐酸溶液硫酸铜4g 灰铸铁共晶团盐酸20ml 水20ml硫酸铜-盐酸溶液硫酸铜5g盐酸50ml水50ml高温合金盐酸-硫酸-硫酸铜溶液硫酸铜5g盐酸100ml硫酸5ml高温合金复合试剂硝酸30ml盐酸15ml重铬酸钾5g酒精30ml苦味酸1g氯化高铁3g高温合金硬质合金试剂A饱和的三氯化铁盐酸溶液B新配置的20%氢氧化钾水溶液+20%铁氰化钾水溶液硬质合金先在A试剂中浸蚀1min，然后在B试剂中浸蚀3min，WC相（灰白色），TiC-WC相(黄色)Co（黑色）氢氧化钾-铁氰化钾水新配置的10%氢氧化钾水溶液+10%铁氰化钾水溶液硬质合金的n相混合酸硝酸2.5ml氢氟酸1ml盐酸1.5ml水95ml显示硬铝组织氢氟酸水溶液氢氟酸0.5ml水99.5ml显示一半铝合金组织苛性钠水溶液苛性钠1g水100ml显示铝与铝合金组织。

常用金相腐蚀剂常用金相腐蚀剂（转）低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种 1:1(容积比工业盐酸水溶液 60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸 10份硝酸 1份水 10份 (容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸 38份硫酸 12份水 50份 (容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜 150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸 30ml 三氯化铁 50g 水 70ml 室温浸蚀A107 碳素钢合金钢 10%-40%硝酸水溶液 (容积比室温浸蚀 25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织 10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液 500ml 硝酸 10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸 1份盐酸 3份A111 奥氏体不锈钢硫酸铜 100ml 盐酸 500ml 水 500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸 60ml 盐酸 200ml 氯化高铁 50g 过硫酸铵 30g 水 50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸 5ml 水 100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸 10ml 硫酸 10ml 水 20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸 50ml 硝酸 25ml 水 25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾 25g (K2Cr2O7) 盐酸 100ml 硝酸 10ml 水 100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸 1-10ml乙醇 90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

常用浸蚀剂可参考下表：一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种1:1(容积比工业盐酸水溶液60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸 10份硝酸1份水10份(容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸 38份硫酸 12份水50份(容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸30ml 三氯化铁50g 水70ml 室温浸蚀A107 碳素钢合金钢10%-40%硝酸水溶液(容积比室温浸蚀25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液500ml 硝酸 10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸 1份盐酸 3份A111 奥氏体不锈钢硫酸铜100ml 盐酸 500ml 水 500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸 60ml 盐酸 200ml 氯化高铁50g 过硫酸铵30g 水50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸5ml 水 100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸 10ml 硫酸 10ml 水 20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸 50ml 硝酸 25ml 水 25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾25g (K2Cr2O7) 盐酸 100ml 硝酸 10ml 水 100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸 1-10ml乙醇90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种1:1(容积比工业盐酸水溶液60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸10份硝酸1份水10份(容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸38份硫酸12份水50份(容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸500ml 硫酸35ml 硫酸铜150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸300ml 水100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸30ml 三氯化铁50g 水70ml 室温浸蚀A107 碳素钢合金钢10%-40%硝酸水溶液(容积比室温浸蚀25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液500ml 硝酸10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸1份盐酸3份A111 奥氏体不锈钢硫酸铜100ml 盐酸500ml 水500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸60ml 盐酸200ml 氯化高铁50g 过硫酸铵30g 水50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸5ml 水100ml 浸蚀30-60min 后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸10ml 硫酸10ml 水20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸50ml 硝酸25ml 水25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾25g (K2Cr2O7) 盐酸100ml 硝酸10ml 水100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸1-10ml乙醇90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

金相常用浸蚀剂序号用途成份腐蚀方法附注60-80℃热蚀酸蚀后防锈方法:时间:易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 盐酸 10份60-70℃热蚀硝酸 1份时间: 5-25min水 10份(容积比)碳素钢盐酸 38份60-80℃热蚀合金钢硫酸 12份时间: 15-25min 高速工具钢水 50份(容积比)盐酸 500ml室温浸蚀硫酸 35ml 在浸蚀过程中,用硫酸铜 150g 毛刷不断擦拭试样表面, 去除表面沉淀物三氯化铁200g硝酸 300ml 水 100ml 盐酸 30ml三氯化铁 50g 水 70ml碳素钢10%-40%硝酸水溶液室温浸蚀a.可用于球墨铸铁的低倍组织显示。

合金钢(容积比25%硝酸水溶液为通用浸蚀剂b.高浓度适用于不便作加热的钢锭截面等大试样。

碳素钢合金钢显示技晶及粗晶组织碳素钢三氯化铁饱和水溶液 500ml合金钢硝酸 10ml 硝酸 1份盐酸 3份硫酸铜 100ml室温浸蚀盐酸 500ml 也可以加热使用水 500ml 精密合金硝酸 60ml 高温合金盐酸 200ml 氯化高铁 50g 过硫酸铵 30g 水 50ml 工业氯化铜铵12g盐酸 5ml 水 100ml 硝酸 10ml硫酸 10ml 水 20ml 高合金钢盐酸 50ml 高速钢硝酸 25ml 铁-钴和镍基高温合金水 25ml低倍组织浸蚀剂b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A115稀王水浸蚀剂A113钢的技晶组织浸蚀30-60min后对表面稍加研磨则能获得好的效果A114显示铸态组织和铸钢晶粒度室温浸蚀A111奥氏体不锈钢通用浸蚀剂A112室温浸蚀A109室温浸蚀A110不锈钢及高铬.高镍合金钢A106大多数钢种室温浸蚀A107A10810%-20%过硫酸铵水溶液室温浸蚀或擦拭大多数钢种可用A108号浸蚀剂作冲刷液A105大多数钢种室温浸蚀或擦拭1-5mina. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

若试样制备好后需要长期保存，则需要在腐蚀过的试样观察面上涂上一层极薄的保护膜，常用的有火棉胶或指甲油等。

三、常见化学侵蚀剂
成分工作条件用途
硝酸1~5mL ，酒精100mL 几秒--1min 碳钢、合金钢、铸铁
苦味酸4g ，酒精100mL 几秒--几分钟显示细微组织
盐酸5mL ，苦味酸1g ，酒精100mL 几秒--1min ，奥氏体晶粒，回火马氏体盐酸15mL ，酒精100mL 几分钟氧化法晶粒度
硫酸铜4g ，盐酸20mL ，水20mL 浸入法不锈钢，氮化层
苦味酸2g ，氢氧化钠25g ，水100mL 煮沸15min 渗碳体染色，铁素体不染色盐酸 3 份，硝酸 1 份静置24h 浸入法奥氏体及铬镍合金
盐酸10mL ，硝酸3mL ，酒精100mL 2--10min 高速钢
苦味酸3~ 5g ，酒精100mL 浸入法10--20min 铝合金
氢氟酸2mL,盐酸3mL,硝酸5mL,水95mL 浸蚀法5~10分钟铝材及铝合金材料
盐酸10mL ，硝酸10mL < 70 ℃铜合金
盐酸2~5mL ，酒精100mL 几秒--几分钟巴氏合金
氯化铁5g ，盐酸50mL ，水100mL 几秒--几分钟纯铜、黄铜、青铜盐酸2mL ，水100mL 室温镁合金
硝酸10mL ，盐酸25mL ，水200mL > 1min 铅及铅锡合金
30%双氧水，20%氨水1：1混合5~6秒银及合金。

一种白铜合金微观金相腐蚀的方法我折腾了好久一种白铜合金微观金相腐蚀的方法，总算找到点门道。

说实话，最开始我真是瞎摸索。

我就知道用一般的金相腐蚀试剂来试，像硝酸酒精溶液，我想白铜嘛，应该也能行。

但结果很不好，腐蚀得乱七八糟的，完全看不到清晰的金相组织。

这就像你想打开一把锁，拿错了好几把钥匙。

后来我去查资料，看不少人说要针对白铜的成分做试剂调整。

白铜合金它有铜和镍这些主要成分。

我就想啊，这就好像做菜要根据食材调整调料一样。

我开始自己调配试剂。

我试过加大硝酸的比例，但是腐蚀速度太快了，一瞬间就过度腐蚀了，微观金相整个一片模糊。

那就像你煮汤，盐放多了，根本没法喝了。

然后我降低了硝酸比例，同时加了一点点盐酸进去。

这个混合溶液就有点门儿道了。

但是又面临新的问题，腐蚀的均匀性不好。

有的地方腐蚀得多，有的地方少。

我寻思着这可能是腐蚀时试样放置的位置和接触溶液的方式不对。

我尝试改变把试样放入溶液的角度，开始我是垂直放的，后来我倾斜着放，让整个表面能更均匀接触溶液，就像你晾衣服得把它抖落开而不是团成一团那样。

我还试过温度的影响。

常温下腐蚀效果不佳时，我把溶液稍微加热了一下，就像冬天你觉得饭菜冷得快不好吃，加热一下就不一样了。

但这个加热的温度很关键。

温度高了一点，腐蚀又变得不均匀而且太快了。

我慢慢摸索，觉得大概40度左右就比较合适，这个不是很精确啊，只是我多次尝试感觉这个温度范围效果相对较好。

我再来讲讲试样预处理吧。

在腐蚀之前一定要把试样表面打磨平整光滑，这就好比盖房子要打平地基一样重要。

要是打磨不好，腐蚀出来的金相就会有假象，看到的不是真实的组织结构。

这方法虽然还不是特别完美，但目前我用这种调配溶液比例、调整试样放置方式和注意温度、做好试样预处理的方法，能比较清楚地看到白铜合金微观金相了。

希望我的这些乱七八糟的摸索经历能给你一些启发。

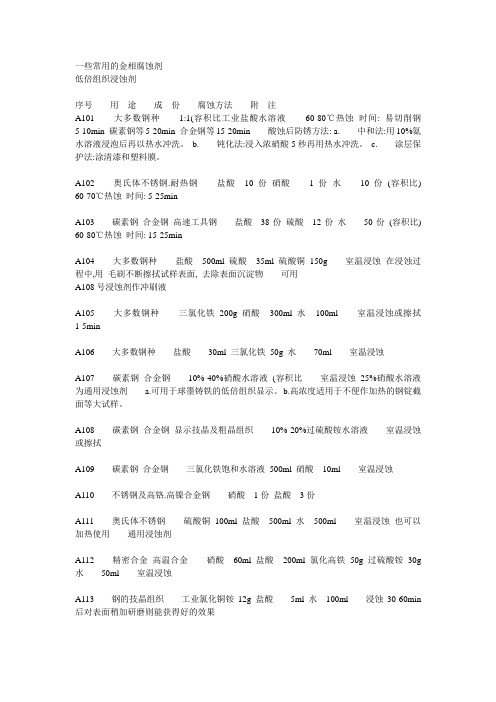

一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种1:1(容积比工业盐酸水溶液60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸10份硝酸1份水10份(容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸38份硫酸12份水50份(容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸500ml 硫酸35ml 硫酸铜150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样外表, 去除外表沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸300ml 水100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸30ml 三氯化铁50g 水70ml 室温浸蚀A107 碳素钢合金钢10%-40%硝酸水溶液(容积比室温浸蚀25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液500ml 硝酸10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸1份盐酸3份A111 奥氏体不锈钢硫酸铜100ml 盐酸500ml 水500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸60ml 盐酸200ml 氯化高铁50g 过硫酸铵30g 水50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸5ml 水100ml 浸蚀30-60min 后对外表稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸10ml 硫酸10ml 水20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸50ml 硝酸25ml 水25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾25g (K2Cr2O7) 盐酸100ml 硝酸10ml 水100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸1-10ml乙醇90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。
