下载文档原格式
电解腐蚀若试样制备好后需要长期保存，则需要在腐蚀过的试样观察面上涂上一层极薄的保护膜，常用的有火棉胶或指甲油等。
三、常见化学侵蚀剂成分工作条件用途111硝酸1~5mL ，酒精100mL 几秒--1min 111碳钢、合金钢、铸铁苦味酸4g ，酒精100mL 几秒--几分钟显示细微组织盐酸5mL ，苦味酸1g ，酒精100mL 几秒--1min ，奥氏体晶粒，回火马氏体盐酸15mL ，酒精100mL 几分钟氧化法晶粒度硫酸铜4g ，盐酸20mL ，水20mL 浸入法不锈钢，氮化层苦味酸2g ，氢氧化钠25g ，水100mL 煮沸15min 渗碳体染色，铁素体不染色盐酸 3 份，硝酸 1 份静置24h 浸入法奥氏体及铬镍合金盐酸10mL ，硝酸3mL ，酒精100mL 2--10min 高速钢苦味酸3~ 5g ，酒精100mL 浸入法10--20min 铝合金氢氟酸2mL,盐酸3mL,硝酸5mL,水95mL 浸蚀法5~10分钟铝材及铝合金材料盐酸10mL ，硝酸10mL < 70 ℃铜合金盐酸2~5mL ，酒精100mL 几秒--几分钟巴氏合金氯化铁5g ，盐酸50mL ，水100mL 几秒--几分钟纯铜、黄铜、青铜盐酸2mL ，水100mL 室温镁合金硝酸10mL ，盐酸25mL ，水200mL > 1min 铅及铅锡合金30%双氧水，20%氨水1：1混合5~6秒银及合金浸蚀剂名称成份适用范围及使用要点硝酸酒精溶液硝酸2-4ml酒精100ml各种碳钢、铸铁等苦味酸酒精溶液苦味酸4g酒精100ml珠光体、马氏体、贝氏体、渗碳体盐酸苦味酸盐酸5ml苦味酸1g水100ml回火后马氏体或奥氏体晶粒氯化铁盐酸水溶液氯化铁5g盐酸50ml水100ml奥氏体-铁素体不锈钢奥氏体不锈钢混合酸甘油溶液硝酸10ml盐酸30ml甘油30ml奥氏体不锈钢高Cr Ni耐热钢王水酒精溶液盐酸10ml硝酸3ml酒精100ml18-8型奥氏体钢的δ相三合一浸蚀液盐酸10ml硝酸3ml甲醇100ml高速钢回火后晶粒硫酸铜盐酸溶液盐酸100ml硫酸5ml硫酸铜5g高温合金氯化铁溶液氯化铁30g氯化铜1g氯化锡0.5g盐酸50g铸铁磷的偏析与枝晶组织苦味酸钠溶液苦味酸1g水100ml区别渗碳体和磷化物氯化铁盐酸水溶液氯化铁5g盐酸15ml水100ml纯铜、黄铜及铜合金绿化铜盐酸溶液氯化铜1g氯化镁4g盐酸2ml酒精100ml灰铸铁共晶团硫酸铜-盐酸溶液硫酸铜4g 灰铸铁共晶团盐酸20ml 水20ml硫酸铜-盐酸溶液硫酸铜5g盐酸50ml水50ml高温合金盐酸-硫酸-硫酸铜溶液硫酸铜5g盐酸100ml硫酸5ml高温合金复合试剂硝酸30ml盐酸15ml重铬酸钾5g酒精30ml苦味酸1g氯化高铁3g高温合金硬质合金试剂A饱和的三氯化铁盐酸溶液B新配置的20%氢氧化钾水溶液+20%铁氰化钾水溶液硬质合金先在A试剂中浸蚀1min，然后在B试剂中浸蚀3min，WC相（灰白色），TiC-WC相(黄色)Co（黑色）氢氧化钾-铁氰化钾水新配置的10%氢氧化钾水溶液+10%铁氰化钾水溶液硬质合金的n相混合酸硝酸2.5ml氢氟酸1ml盐酸1.5ml水95ml显示硬铝组织氢氟酸水溶液氢氟酸0.5ml水99.5ml显示一半铝合金组织苛性钠水溶液苛性钠1g水100ml显示铝与铝合金组织。

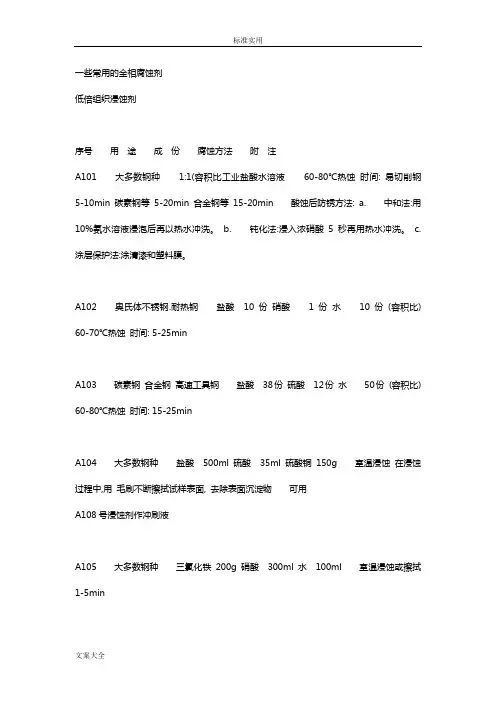

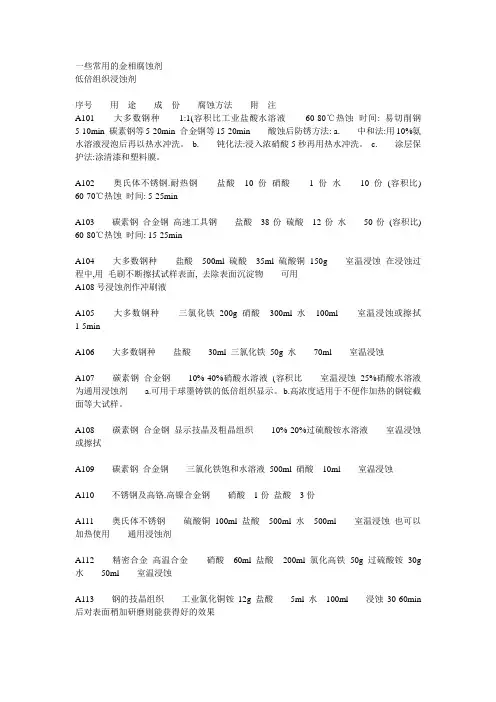

一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种1:1(容积比工业盐酸水溶液60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。
b. 钝化法:浸入浓硝酸5秒再用热水冲洗。
c. 涂层保护法:涂清漆和塑料膜。
A102 奥氏体不锈钢.耐热钢盐酸10份硝酸1份水10份(容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸38份硫酸12份水50份(容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸500ml 硫酸35ml 硫酸铜150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸300ml 水100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸30ml 三氯化铁50g 水70ml 室温浸蚀A107 碳素钢合金钢10%-40%硝酸水溶液(容积比室温浸蚀25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。
b.高浓度适用于不便作加热的钢锭截面等大试样。
A108 碳素钢合金钢显示技晶及粗晶组织10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液500ml 硝酸10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸1份盐酸3份A111 奥氏体不锈钢硫酸铜100ml 盐酸500ml 水500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸60ml 盐酸200ml 氯化高铁50g 过硫酸铵30g 水50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸5ml 水100ml 浸蚀30-60min 后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸10ml 硫酸10ml 水20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸50ml 硝酸25ml 水25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾25g (K2Cr2O7) 盐酸100ml 硝酸10ml 水100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸1-10ml乙醇90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。
金相试样腐蚀5种方法及常用腐蚀剂全解析金相组织反射能力差别必须至少为10%以上时，才能反射不同强度的光而被观察到，然而，抛光后的试样表面因为入射光线几乎均匀地被反射回来而不能显示金相组织。
因此，为了看清楚，通常必须将组织造成反差。
为得到这种反差，试样通常需要进行金相进行处理，常用的处理方法包括：化学浸蚀、电解浸蚀、阴极真空浸蚀、热腐蚀和薄膜干涉法。
1.化学浸蚀18CrNiMo7-6钢，Beraha's 10/3浸蚀纯金属及单相合金的化学浸蚀是一个化学溶解的过程。
由于晶界上原子排列不规则，具有较高自由能，所以晶界易受腐蚀而呈凹沟，使组织显示出来，在显微镜下可以看到多边形的晶粒。
若腐蚀较深，则由于各晶粒位向不同，不同的晶面溶解速率不同，腐蚀后的显微平面与原磨面的角度不同，在垂直光线照射下，反射进入物镜的光线不同，可看到明暗不同的晶粒。
镁铝合金化学腐蚀多相合金的化学浸蚀，在腐蚀过程中腐蚀剂对各个相有不同程度的溶解。
必须适用合适的腐蚀剂，如果一种腐蚀剂不能将全部组织显示出来，就应采取两种或更多的腐蚀剂依次腐蚀，使之逐渐显示出各相组织，这种方法也叫选择腐蚀法。
另一种方法是薄膜染色法。
此法是利用腐蚀剂与磨面上各相发生化学反应，形成一层厚薄不均的膜（或反应沉淀物），在白光的照射下，由于光的干涉使各相呈现不同的色彩，从而达到辨认各相的目的。
2.电解浸蚀409不锈钢，草酸电解腐蚀化学浸蚀是无外电源作用的，而电解浸蚀则是将抛光试样浸入合适的化学试剂的溶液中（电解浸蚀剂），通过较小的直流电进行浸蚀。
电解浸蚀工作电压和工作电流通常较小，工作电压一般在2~6V之间，工作电流约0.05~0.3A/cm2。
电解浸蚀主要用于化学稳定性较高的合金，如不锈钢，耐热钢，镍基合金等，这些合金用化学浸蚀很难得到清晰的组织。
稳定电势浸蚀：电解浸蚀的一种改良方法称为稳定电势浸蚀。
通常电解质中浓度变化而有不同电流负荷，致使试样电势经常变化，用电势稳定器使电势保持不变，就可以得到其它浸蚀方法所不能得到的清晰的反差。
金相试样腐蚀5种方法及常用腐蚀剂全解析金相组织反射能力差别必须至少为10%以上时，才能反射不同强度的光而被观察到，然而，抛光后的试样表面因为入射光线几乎均匀地被反射回来而不能显示金相组织。
因此，为了看清楚，通常必须将组织造成反差。
为得到这种反差，试样通常需要进行金相进行处理，常用的处理方法包括：化学浸蚀、电解浸蚀、阴极真空浸蚀、热腐蚀和薄膜干涉法。
1.化学浸蚀18CrNiMo7-6钢，Beraha's 10/3浸蚀纯金属及单相合金的化学浸蚀是一个化学溶解的过程。
由于晶界上原子排列不规则，具有较高自由能，所以晶界易受腐蚀而呈凹沟，使组织显示出来，在显微镜下可以看到多边形的晶粒。
若腐蚀较深，则由于各晶粒位向不同，不同的晶面溶解速率不同，腐蚀后的显微平面与原磨面的角度不同，在垂直光线照射下，反射进入物镜的光线不同，可看到明暗不同的晶粒。
镁铝合金化学腐蚀多相合金的化学浸蚀，在腐蚀过程中腐蚀剂对各个相有不同程度的溶解。
必须适用合适的腐蚀剂，如果一种腐蚀剂不能将全部组织显示出来，就应采取两种或更多的腐蚀剂依次腐蚀，使之逐渐显示出各相组织，这种方法也叫选择腐蚀法。
另一种方法是薄膜染色法。
此法是利用腐蚀剂与磨面上各相发生化学反应，形成一层厚薄不均的膜（或反应沉淀物），在白光的照射下，由于光的干涉使各相呈现不同的色彩，从而达到辨认各相的目的。
2.电解浸蚀409不锈钢，草酸电解腐蚀化学浸蚀是无外电源作用的，而电解浸蚀则是将抛光试样浸入合适的化学试剂的溶液中（电解浸蚀剂），通过较小的直流电进行浸蚀。
电解浸蚀工作电压和工作电流通常较小，工作电压一般在2~6V之间，工作电流约0.05~0.3A/cm2。
电解浸蚀主要用于化学稳定性较高的合金，如不锈钢，耐热钢，镍基合金等，这些合金用化学浸蚀很难得到清晰的组织。
稳定电势浸蚀：电解浸蚀的一种改良方法称为稳定电势浸蚀。
通常电解质中浓度变化而有不同电流负荷，致使试样电势经常变化，用电势稳定器使电势保持不变，就可以得到其它浸蚀方法所不能得到的清晰的反差。
常用浸蚀剂可参考下表：一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种1:1(容积比工业盐酸水溶液60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。
b. 钝化法:浸入浓硝酸5秒再用热水冲洗。
c. 涂层保护法:涂清漆和塑料膜。
A102 奥氏体不锈钢.耐热钢盐酸 10份硝酸1份水10份(容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸 38份硫酸 12份水50份(容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸30ml 三氯化铁50g 水70ml 室温浸蚀A107 碳素钢合金钢10%-40%硝酸水溶液(容积比室温浸蚀25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。
b.高浓度适用于不便作加热的钢锭截面等大试样。
A108 碳素钢合金钢显示技晶及粗晶组织10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液500ml 硝酸 10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸 1份盐酸 3份A111 奥氏体不锈钢硫酸铜100ml 盐酸 500ml 水 500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸 60ml 盐酸 200ml 氯化高铁50g 过硫酸铵30g 水50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸5ml 水 100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸 10ml 硫酸 10ml 水 20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸 50ml 硝酸 25ml 水 25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾25g (K2Cr2O7) 盐酸 100ml 硝酸 10ml 水 100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸 1-10ml乙醇90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。
一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种1:1(容积比工业盐酸水溶液60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。
b. 钝化法:浸入浓硝酸5秒再用热水冲洗。
c. 涂层保护法:涂清漆和塑料膜。
A102 奥氏体不锈钢.耐热钢盐酸10份硝酸1份水10份(容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸38份硫酸12份水50份(容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸500ml 硫酸35ml 硫酸铜150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸300ml 水100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸30ml 三氯化铁50g 水70ml 室温浸蚀A107 碳素钢合金钢10%-40%硝酸水溶液(容积比室温浸蚀25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。
b.高浓度适用于不便作加热的钢锭截面等大试样。
A108 碳素钢合金钢显示技晶及粗晶组织10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液500ml 硝酸10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸1份盐酸3份A111 奥氏体不锈钢硫酸铜100ml 盐酸500ml 水500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸60ml 盐酸200ml 氯化高铁50g 过硫酸铵30g 水50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸5ml 水100ml 浸蚀30-60min 后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸10ml 硫酸10ml 水20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸50ml 硝酸25ml 水25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾25g (K2Cr2O7) 盐酸100ml 硝酸10ml 水100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸1-10ml乙醇90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。
一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种1:1(容积比工业盐酸水溶液60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。
b. 钝化法:浸入浓硝酸5秒再用热水冲洗。
c. 涂层保护法:涂清漆和塑料膜。
A102 奥氏体不锈钢.耐热钢盐酸10份硝酸1份水10份(容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸38份硫酸12份水50份(容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸500ml 硫酸35ml 硫酸铜150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸300ml 水100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸30ml 三氯化铁50g 水70ml 室温浸蚀A107 碳素钢合金钢10%-40%硝酸水溶液(容积比室温浸蚀25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。
b.高浓度适用于不便作加热的钢锭截面等大试样。
A108 碳素钢合金钢显示技晶及粗晶组织10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液500ml 硝酸10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸1份盐酸3份A111 奥氏体不锈钢硫酸铜100ml 盐酸500ml 水500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸60ml 盐酸200ml 氯化高铁50g 过硫酸铵30g 水50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸5ml 水100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸10ml 硫酸10ml 水20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸50ml 硝酸25ml 水25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾25g (K2Cr2O7) 盐酸100ml 硝酸10ml 水100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸1-10ml乙醇90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。
常用金相化学侵蚀剂侵蚀剂名称成分使用范围硝酸酒精溶液硝酸1~5mL淬火马氏体、珠光体、铸铁等Nital酒精100mL苦味酸酒精溶液苦味酸4g珠光体、马氏体、贝氏体、渗碳体Picral酒精100mL盐酸、苦味酸酒精溶液盐酸5mL回火马氏体及奥氏体晶粒Vilella’s苦味酸1g酒精100mL盐酸、硝酸溶液盐酸10mL高速钢回火后晶粒、氮化层、碳氮化层硝酸3mL酒精100mL氯化高铁、盐酸水溶液氯化高铁5g奥氏体-铁素体不锈钢、盐酸50mL18-8不锈钢水100mL混合酸甘油溶液硝酸10mL奥氏体不锈钢，高Cr-Ni 耐热钢盐酸20mL甘油30mL(注意通风)氯化铁盐酸溶液氯化高铁5g纯铜、黄铜及其他铜合金盐酸15mL水100mL过硫酸铵水溶液(NH4)2S2O3 10g纯铜、黄铜及其他铜合金水100mL氢氟酸水溶液氢氟酸1mL铝及铝合金水200m L氢氧化钠水溶液氢氧化钠1g铝及铝合金水100mL混合酸水溶液氢氟酸2mL铝及铝合金Keller’s盐酸3mL硝酸5mL水190m L硫酸铜-盐酸溶液硫酸铜5g高温合金Marble’s盐酸50mL水50mL赤血盐-氢氧化钠水溶液赤血盐5g(10g)碳化钛镀层(Murakami's)氢氧化钠5g(10g)水100mL氯化铜盐酸溶液氯化铜2gKalling's 1盐酸40mL95%乙醇40-80mL水40mL氯化铜盐酸溶液氯化铜2gKalling's 2盐酸40mL95%乙醇40-80mL。
浸蚀剂名称成份适用范围及使用要点硝酸2-4ml 酒精100ml 苦味酸4g 酒精100ml 盐酸5ml 苦味酸1g 水100ml 氯化铁5g 奥氏体-铁素体不锈钢盐酸50ml 奥氏体不锈钢水100ml 硝酸10ml 奥氏体不锈钢盐酸30ml 高Cr Ni耐热钢甘油30ml 盐酸10ml 硝酸3ml 酒精100ml 盐酸10ml 硝酸3ml 甲醇100ml 盐酸100ml 硫酸5ml 硫酸铜5g 氯化铁30g 氯化铜1g 氯化锡0.5g 盐酸50g 苦味酸1g 水100ml 氯化铁5g 盐酸15ml 水100ml 氯化铜1g 氯化镁4g 盐酸2ml 酒精100ml 硫酸铜4g 盐酸20ml 水20ml 硫酸铜5g 盐酸50ml 水50ml 硫酸铜5g 盐酸100ml 硫酸5ml 硝酸30ml 盐酸15ml 重铬酸钾5g 酒精30ml硫酸铜-盐酸溶液高温合金盐酸-硫酸-硫酸铜溶液高温合金复合试剂高温合金氯化铁盐酸水溶液纯铜、黄铜及铜合金绿化铜盐酸溶液灰铸铁共晶团硫酸铜-盐酸溶液灰铸铁共晶团硫酸铜盐酸溶液高温合金氯化铁溶液铸铁磷的偏析与枝晶组织苦味酸钠溶液区别渗碳体和磷化物氯化铁盐酸水溶液混合酸甘油溶液王水酒精溶液18-8型奥氏体钢的δ相三合一浸蚀液高速钢回火后晶粒硝酸酒精溶液各种碳钢、铸铁等苦味酸酒精溶液珠光体、马氏体、贝氏体、渗碳体盐酸苦味酸回火后马氏体或奥氏体晶粒苦味酸1g 氯化高铁3gA饱和的三氯化铁盐酸溶液B新配置的20%氢氧化钾水溶液+20%铁氰化钾水溶液氢氧化钾-铁氰化钾水新配置的10%氢氧化钾水溶液+10%铁氰化钾水溶液硬质合金的n相硝酸2.5ml 氢氟酸1ml盐酸1.5ml 水95ml氢氟酸0.5ml水99.5ml 苛性钠1g 水100ml苛性钠水溶液显示铝与铝合金组织硬质合金试剂硬质合金先在A试剂中浸蚀1min，然后在B试剂中浸蚀3min，WC相（灰白色），TiC-WC相(黄色)Co（黑色）混合酸显示硬铝组织氢氟酸水溶液显示一半铝合金组织复合试剂高温合金。
