常用的金相腐蚀剂

常用金相腐蚀剂（转）低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种 1:1(容积比工业盐酸水溶液 60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸 10份硝酸 1份水 10份 (容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸 38份硫酸 12份水 50份 (容积比) 60-80℃热蚀时间:15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜 150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸 30ml 三氯化铁 50g 水 70ml 室温浸蚀A107 碳素钢合金钢 10%-40%硝酸水溶液 (容积比室温浸蚀 25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织 10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液 500ml 硝酸 10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸 1份盐酸 3份A111 奥氏体不锈钢硫酸铜 100ml 盐酸 500ml 水 500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸 60ml 盐酸 200ml 氯化高铁 50g 过硫酸铵 30g 水 50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸 5ml 水 100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸 10ml 硫酸 10ml 水 20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸 50ml 硝酸 25ml 水 25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾 25g (K2Cr2O7) 盐酸 100ml 硝酸 10ml 水 100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸 1-10ml乙醇 90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

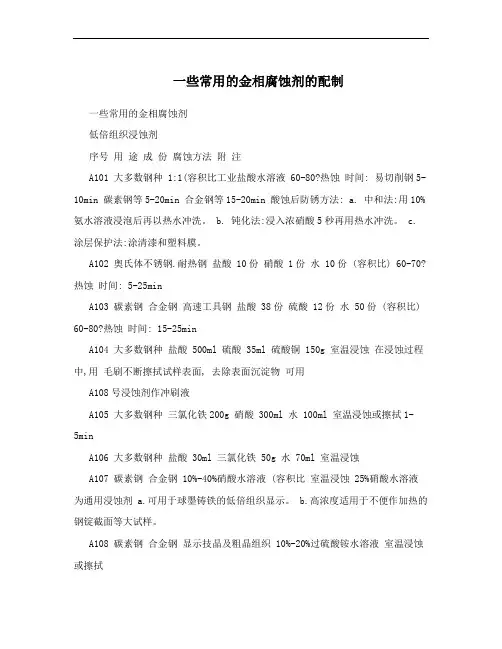

一些常用的金相腐蚀剂的配制一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种 1:1(容积比工业盐酸水溶液 60-80?热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸 10份硝酸 1份水 10份 (容积比) 60-70?热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸 38份硫酸 12份水 50份 (容积比) 60-80?热蚀时间: 15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜 150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸 30ml 三氯化铁 50g 水 70ml 室温浸蚀A107 碳素钢合金钢 10%-40%硝酸水溶液 (容积比室温浸蚀 25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织 10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液 500ml 硝酸 10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸 1份盐酸 3份A111 奥氏体不锈钢硫酸铜 100ml 盐酸 500ml 水 500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸 60ml 盐酸 200ml 氯化高铁 50g 过硫酸铵30g 水 50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸 5ml 水 100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸 10ml 硫酸 10ml 水 20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸 50ml 硝酸 25ml 水 25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾 25g (K2Cr2O7) 盐酸 100ml 硝酸10ml 水 100ml 60-70?热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸 1-10ml乙醇 90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

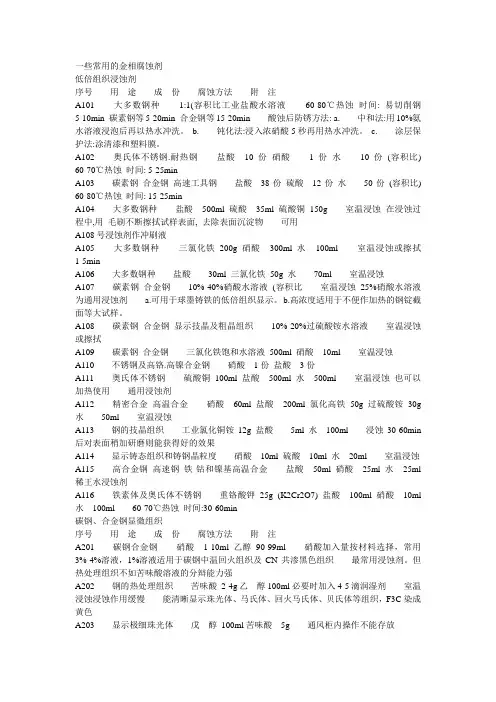

一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种 1:1(容积比工业盐酸水溶液 60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸 10份硝酸 1份水 10份 (容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸 38份硫酸 12份水 50份 (容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜 150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸 30ml 三氯化铁 50g 水 70ml 室温浸蚀A107 碳素钢合金钢 10%-40%硝酸水溶液 (容积比室温浸蚀 25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织 10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液 500ml 硝酸 10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸 1份盐酸 3份A111 奥氏体不锈钢硫酸铜 100ml 盐酸 500ml 水 500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸 60ml 盐酸 200ml 氯化高铁 50g 过硫酸铵 30g水 50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸 5ml 水 100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸 10ml 硫酸 10ml 水 20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸 50ml 硝酸 25ml 水 25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾 25g (K2Cr2O7) 盐酸 100ml 硝酸 10ml水 100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸 1-10ml乙醇 90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

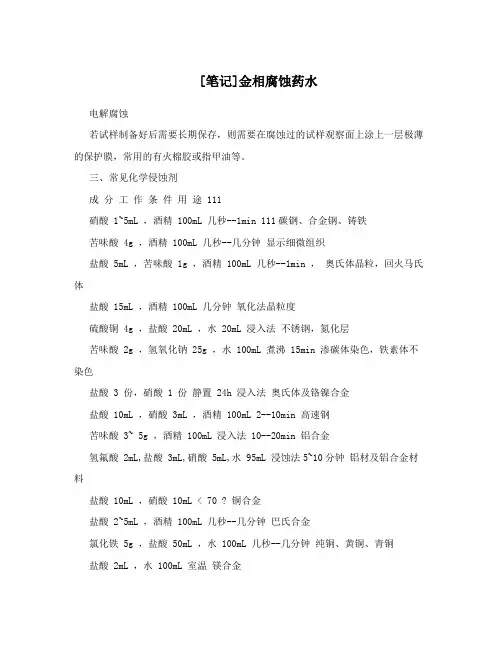

[笔记]金相腐蚀药水电解腐蚀若试样制备好后需要长期保存，则需要在腐蚀过的试样观察面上涂上一层极薄的保护膜，常用的有火棉胶或指甲油等。

三、常见化学侵蚀剂成分工作条件用途 111硝酸 1~5mL ，酒精 100mL 几秒--1min 111碳钢、合金钢、铸铁苦味酸 4g ，酒精 100mL 几秒--几分钟显示细微组织盐酸 5mL ，苦味酸 1g ，酒精 100mL 几秒--1min ，奥氏体晶粒，回火马氏体盐酸 15mL ，酒精 100mL 几分钟氧化法晶粒度硫酸铜 4g ，盐酸 20mL ，水 20mL 浸入法不锈钢，氮化层苦味酸 2g ，氢氧化钠 25g ，水 100mL 煮沸 15min 渗碳体染色，铁素体不染色盐酸 3 份，硝酸 1 份静置 24h 浸入法奥氏体及铬镍合金盐酸 10mL ，硝酸 3mL ，酒精 100mL 2--10min 高速钢苦味酸 3~ 5g ，酒精 100mL 浸入法 10--20min 铝合金氢氟酸 2mL,盐酸 3mL,硝酸 5mL,水 95mL 浸蚀法5~10分钟铝材及铝合金材料盐酸 10mL ，硝酸 10mL < 70 ? 铜合金盐酸 2~5mL ，酒精 100mL 几秒--几分钟巴氏合金氯化铁 5g ，盐酸 50mL ，水 100mL 几秒--几分钟纯铜、黄铜、青铜盐酸 2mL ，水 100mL 室温镁合金硝酸 10mL ，盐酸 25mL ，水 200mL > 1min 铅及铅锡合金30%双氧水，20%氨水 1:1混合 5~6秒银及合金浸蚀剂名称成份适用范围及使用要点硝酸2-4ml 硝酸酒精溶液各种碳钢、铸铁等酒精100ml苦味酸4g 苦味酸酒精溶液珠光体、马氏体、贝氏体、渗碳体酒精100ml 盐酸5ml盐酸苦味酸苦味酸1g 回火后马氏体或奥氏体晶粒水100ml氯化铁5g 奥氏体-铁素体不锈钢氯化铁盐酸水溶液盐酸50ml 奥氏体不锈钢水100ml硝酸10ml 奥氏体不锈钢混合酸甘油溶液盐酸30ml 高Cr Ni耐热钢甘油30ml盐酸10ml王水酒精溶液硝酸3ml 18-8型奥氏体钢的δ相酒精100ml盐酸10ml三合一浸蚀液硝酸3ml 高速钢回火后晶粒甲醇100ml盐酸100ml硫酸铜盐酸溶液硫酸5ml 高温合金硫酸铜5g氯化铁30g氯化铜1g 氯化铁溶液铸铁磷的偏析与枝晶组织氯化锡0.5g盐酸50g苦味酸1g 苦味酸钠溶液区别渗碳体和磷化物水100ml氯化铁5g氯化铁盐酸水溶液盐酸15ml 纯铜、黄铜及铜合金水100ml氯化铜1g氯化镁4g 绿化铜盐酸溶液灰铸铁共晶团盐酸2ml酒精100ml硫酸铜-盐酸溶液硫酸铜4g 灰铸铁共晶团盐酸20ml水20ml硫酸铜5g硫酸铜-盐酸溶液盐酸50ml 高温合金水50ml硫酸铜5g盐酸-硫酸-硫酸铜溶液盐酸100ml 高温合金硫酸5ml硝酸30ml盐酸15ml重铬酸钾5g 复合试剂高温合金酒精30ml苦味酸1g氯化高铁3gA饱和的三氯化铁盐酸硬质合金先在A试剂中浸蚀1min，溶液然后在B试剂中浸蚀3min，WC相硬质合金试剂 B新配置的20%氢氧化(灰白色)，TiC-WC相(黄色)Co钾水溶液+20%铁氰化钾(黑色) 水溶液新配置的10%氢氧化钾水溶液+10%铁氰化钾水氢氧化钾-铁氰化钾水硬质合金的n相溶液硝酸2.5ml氢氟酸1ml 混合酸显示硬铝组织盐酸1.5ml水95ml氢氟酸0.5ml 氢氟酸水溶液显示一半铝合金组织水99.5ml苛性钠1g 苛性钠水溶液显示铝与铝合金组织水100ml。

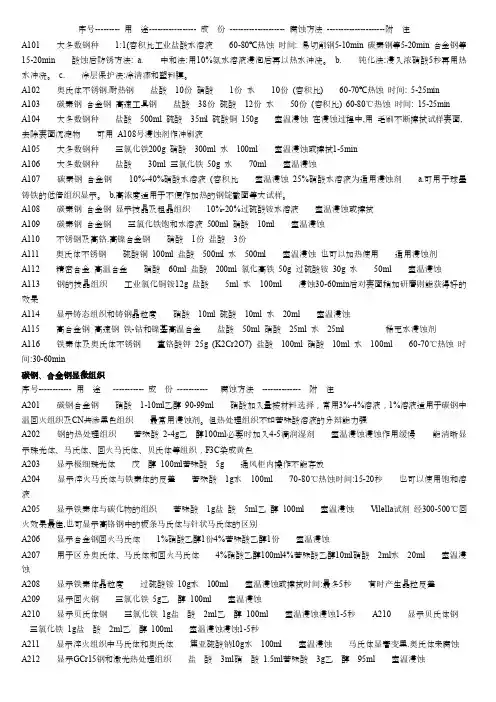

序号--------- 用途----------------- 成份-------------------- 腐蚀方法---------------------附注A101 大多数钢种1:1(容积比工业盐酸水溶液60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸10份硝酸1份水10份(容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸38份硫酸12份水50份(容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸500ml 硫酸35ml 硫酸铜150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸300ml 水100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸30ml 三氯化铁50g 水70ml 室温浸蚀A107 碳素钢合金钢10%-40%硝酸水溶液(容积比室温浸蚀25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液500ml 硝酸10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸1份盐酸3份A111 奥氏体不锈钢硫酸铜100ml 盐酸500ml 水500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸60ml 盐酸200ml 氯化高铁50g 过硫酸铵30g 水50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸5ml 水100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸10ml 硫酸10ml 水20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸50ml 硝酸25ml 水25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾25g (K2Cr2O7) 盐酸100ml 硝酸10ml 水100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号------------ 用途----------- 成份----------- 腐蚀方法-------------- 附注A201 碳钢合金钢硝酸1-10ml乙醇90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

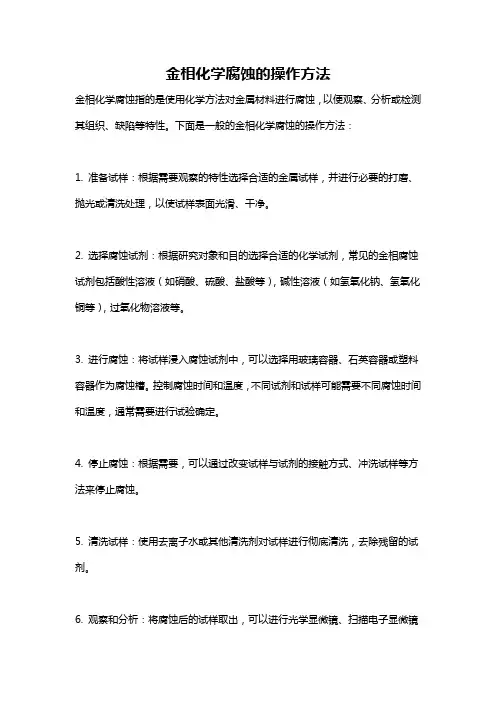

金相化学腐蚀的操作方法
金相化学腐蚀指的是使用化学方法对金属材料进行腐蚀，以便观察、分析或检测其组织、缺陷等特性。

下面是一般的金相化学腐蚀的操作方法：
1. 准备试样：根据需要观察的特性选择合适的金属试样，并进行必要的打磨、抛光或清洗处理，以使试样表面光滑、干净。

2. 选择腐蚀试剂：根据研究对象和目的选择合适的化学试剂，常见的金相腐蚀试剂包括酸性溶液（如硝酸、硫酸、盐酸等），碱性溶液（如氢氧化钠、氢氧化铜等），过氧化物溶液等。

3. 进行腐蚀：将试样浸入腐蚀试剂中，可以选择用玻璃容器、石英容器或塑料容器作为腐蚀槽。

控制腐蚀时间和温度，不同试剂和试样可能需要不同腐蚀时间和温度，通常需要进行试验确定。

4. 停止腐蚀：根据需要，可以通过改变试样与试剂的接触方式、冲洗试样等方法来停止腐蚀。

5. 清洗试样：使用去离子水或其他清洗剂对试样进行彻底清洗，去除残留的试剂。

6. 观察和分析：将腐蚀后的试样取出，可以进行光学显微镜、扫描电子显微镜
等试验设备观察，分析试样的组织、缺陷或其他特性。

需要注意的是，金相化学腐蚀涉及到化学试剂的使用，操作时应注意安全，佩戴防护手套、护目镜等个人防护装备，确保实验过程安全。

同时，保护环境，正确处理产生的废液和废品。

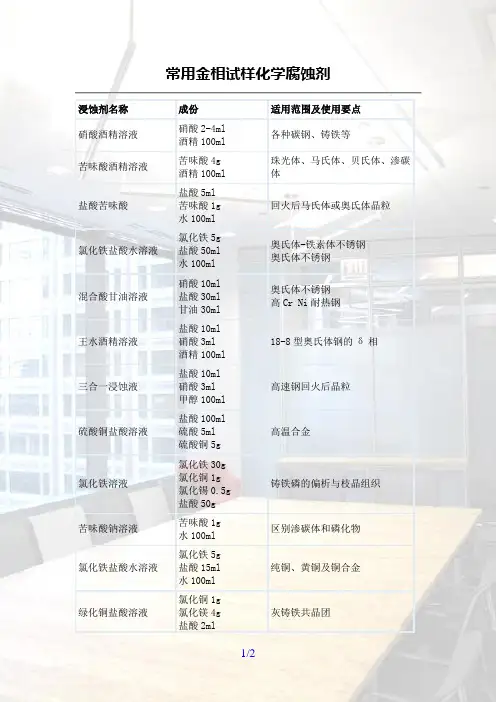

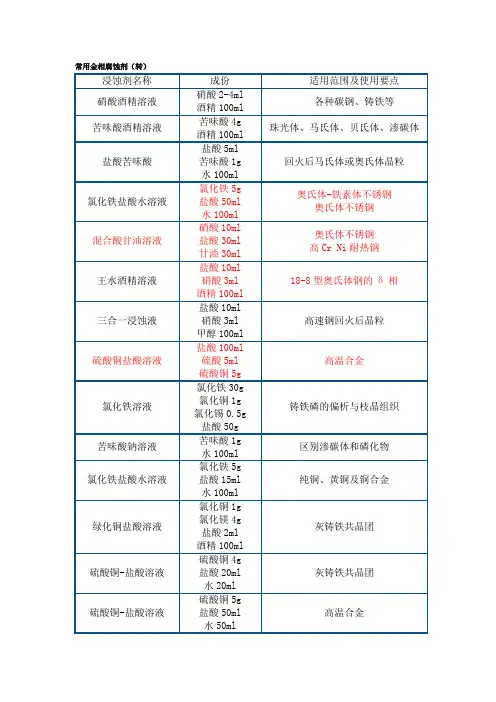

常用金相试样化学腐蚀剂浸蚀剂名称成份适用范围及使用要点硝酸酒精溶液硝酸2-4ml酒精100ml各种碳钢、铸铁等苦味酸酒精溶液苦味酸4g酒精100ml珠光体、马氏体、贝氏体、渗碳体盐酸苦味酸盐酸5ml苦味酸1g水100ml回火后马氏体或奥氏体晶粒氯化铁盐酸水溶液氯化铁5g盐酸50ml水100ml奥氏体-铁素体不锈钢奥氏体不锈钢混合酸甘油溶液硝酸10ml盐酸30ml甘油30ml奥氏体不锈钢高Cr Ni耐热钢王水酒精溶液盐酸10ml硝酸3ml酒精100ml18-8型奥氏体钢的δ相三合一浸蚀液盐酸10ml硝酸3ml甲醇100ml高速钢回火后晶粒硫酸铜盐酸溶液盐酸100ml硫酸5ml硫酸铜5g高温合金氯化铁溶液氯化铁30g氯化铜1g氯化锡0.5g盐酸50g铸铁磷的偏析与枝晶组织苦味酸钠溶液苦味酸1g水100ml区别渗碳体和磷化物氯化铁盐酸水溶液氯化铁5g盐酸15ml水100ml纯铜、黄铜及铜合金绿化铜盐酸溶液氯化铜1g氯化镁4g盐酸2ml灰铸铁共晶团酒精100ml硫酸铜-盐酸溶液硫酸铜4g盐酸20ml水20ml灰铸铁共晶团硫酸铜-盐酸溶液硫酸铜5g盐酸50ml水50ml高温合金盐酸-硫酸-硫酸铜溶液硫酸铜5g盐酸100ml硫酸5ml高温合金复合试剂硝酸30ml盐酸15ml重铬酸钾5g酒精30ml苦味酸1g氯化高铁3g高温合金硬质合金试剂A饱和的三氯化铁盐酸溶液B新配置的20%氢氧化钾水溶液+20%铁氰化钾水溶液硬质合金先在A试剂中浸蚀1min，然后在B试剂中浸蚀3min，WC相（灰白色），TiC-WC相(黄色)Co（黑色）氢氧化钾-铁氰化钾水新配置的10%氢氧化钾水溶液+10%铁氰化钾水溶液硬质合金的n相混合酸硝酸2.5ml氢氟酸1ml盐酸1.5ml水95ml显示硬铝组织氢氟酸水溶液氢氟酸0.5ml水99.5ml显示一半铝合金组织苛性钠水溶液苛性钠1g水100ml显示铝与铝合金组织。

金相检测常用腐蚀液腐蚀是用合适的化学溶液通过浸入或擦拭(或者电解)的方式产生选择性腐蚀。

擦拭特别适于那类在大气氛围下易形成氧化保护膜的金属和合金，例如不锈钢，铝，镍，铌，钛以及它们的合金。

擦拭最好用脱脂棉以免划伤抛光后的表面。

通常在高倍率下检查时腐蚀应浅，在低倍率下检查，应深腐蚀，以获得比较好的图象反差。

90-99 mL 甲醇或酒精+ 1-10 mL HNO3：硝酸酒精适用于铁、碳钢、合金钢以及铸铁的常用腐蚀剂。

显示α晶界及组织。

特别适于马氏体组织。

最常用的是2%浓度的溶液，5%-10%适用于高合金钢（不能储存）侵蚀或擦拭试样，最长60秒。

100 mL 酒精+ 4 g 苦味酸：苦醇。

建议用于铁素体和碳化物组成的组织结构。

不能显示铁素体晶界。

可添加0.5-1%氯化苄基以提高腐蚀效率和腐蚀均匀性。

100 mL 酒精+ 5 mL HCI+ 1 g 苦味酸：Vilella’s腐蚀剂，适用于铁素体-碳化物组织结构。

获得晶粒反差以便于测量奥氏体晶粒度。

用于572-932 °F(300-500 °C) 回火的马氏体钼上的结果最好，偶然也能显示高合金钢中初生奥氏体晶界。

显示不锈钢中组织的轮廓。

非常适合于工具钢个马氏体不锈钢。

饱和苦味酸+少量润湿剂：Bechet和Beaujard’s腐蚀剂，多数情况下用于显示初生奥氏体晶界。

非常适合于马氏体和贝氏体钢。

润湿剂可以使用，十三烷基苯酯钠是其中使用最成功的(十二(烷)基容易得到并且使用效果良好)。

一般在20-100°C使用，侵蚀或擦拭试样2-60分钟。

在超声波清洗器内腐蚀(参考2, pg. 219-223)。

添加0.5g CuCl2 / 100mL溶液或1% HCI以利于高合金钢的腐蚀。

通常在室温下腐蚀。

如果有挂灰，可轻抛去除。

150 mL水 +50 mL HCI +25 mL HNO3+1 g CuCl2：改进的Fry’s腐蚀剂。

用于含18%镍的马氏体时效钢,马氏体和沉淀硬化不锈钢。

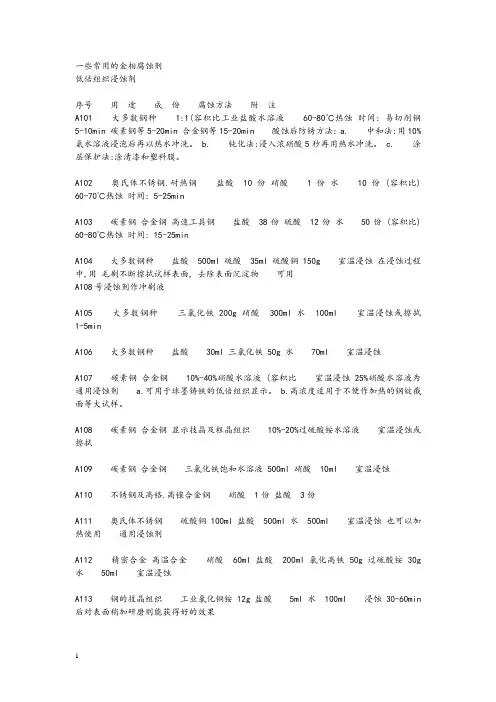

一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种1:1(容积比工业盐酸水溶液60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸10份硝酸1份水10份(容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸38份硫酸12份水50份(容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸500ml 硫酸35ml 硫酸铜150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸300ml 水100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸30ml 三氯化铁50g 水70ml 室温浸蚀A107 碳素钢合金钢10%-40%硝酸水溶液(容积比室温浸蚀25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液500ml 硝酸10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸1份盐酸3份A111 奥氏体不锈钢硫酸铜100ml 盐酸500ml 水500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸60ml 盐酸200ml 氯化高铁50g 过硫酸铵30g 水50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸5ml 水100ml 浸蚀30-60min 后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸10ml 硫酸10ml 水20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸50ml 硝酸25ml 水25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾25g (K2Cr2O7) 盐酸100ml 硝酸10ml 水100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸1-10ml乙醇90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

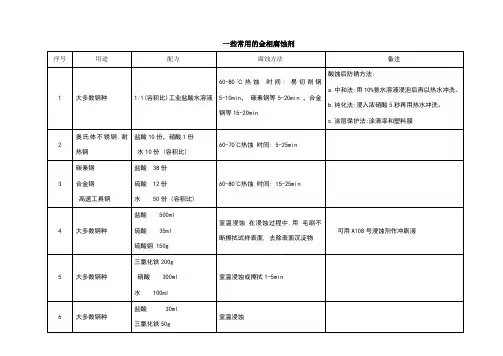

一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种 1:1(容积比工业盐酸水溶液 60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸 10份硝酸 1份水 10份 (容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸 38份硫酸 12份水 50份 (容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜 150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸 30ml 三氯化铁 50g 水 70ml 室温浸蚀A107 碳素钢合金钢 10%-40%硝酸水溶液 (容积比室温浸蚀 25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织 10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液 500ml 硝酸 10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸 1份盐酸 3份A111 奥氏体不锈钢硫酸铜 100ml 盐酸 500ml 水 500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸 60ml 盐酸 200ml 氯化高铁 50g 过硫酸铵 30g水 50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸 5ml 水 100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸 10ml 硫酸 10ml 水 20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸 50ml 硝酸 25ml 水 25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾 25g (K2Cr2O7) 盐酸 100ml 硝酸 10ml水 100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸 1-10ml乙醇 90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

常用金相腐蚀剂（转）低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种 1:1(容积比工业盐酸水溶液 60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸 10份硝酸 1份水 10份 (容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸 38份硫酸 12份水 50份 (容积比) 60-80℃热蚀时间:15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜 150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸 30ml 三氯化铁 50g 水 70ml 室温浸蚀A107 碳素钢合金钢 10%-40%硝酸水溶液 (容积比室温浸蚀 25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织 10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液 500ml 硝酸 10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸 1份盐酸 3份A111 奥氏体不锈钢硫酸铜 100ml 盐酸 500ml 水 500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸 60ml 盐酸 200ml 氯化高铁 50g 过硫酸铵 30g 水 50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸 5ml 水 100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸 10ml 硫酸 10ml 水 20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸 50ml 硝酸 25ml 水 25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾 25g (K2Cr2O7) 盐酸 100ml 硝酸 10ml 水 100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸 1-10ml乙醇 90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

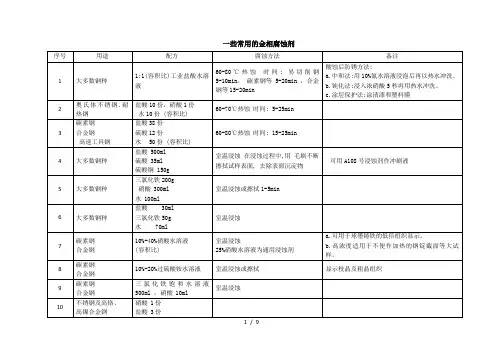

一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种 1:1(容积比工业盐酸水溶液 60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸 10份硝酸 1份水 10份 (容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸 38份硫酸 12份水 50份 (容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜 150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸 30ml 三氯化铁 50g 水 70ml 室温浸蚀A107 碳素钢合金钢 10%-40%硝酸水溶液 (容积比室温浸蚀 25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织 10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液 500ml 硝酸 10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸 1份盐酸 3份A111 奥氏体不锈钢硫酸铜 100ml 盐酸 500ml 水 500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸 60ml 盐酸 200ml 氯化高铁 50g 过硫酸铵 30g水 50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸 5ml 水 100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸 10ml 硫酸 10ml 水 20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸 50ml 硝酸 25ml 水 25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾 25g (K2Cr2O7) 盐酸 100ml 硝酸 10ml水 100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸 1-10ml乙醇 90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。
