螺纹加工方法详细讲解一、螺纹切削一般指用成形刀具或磨具在工件上加工螺纹的方法，主要有车削、铣削、攻丝套丝磨削、研磨和旋风切削等。
车削、铣削和磨削螺纹时，工件每转一转，机床的传动链保证车刀、铣刀或砂轮沿工件轴向准确而均匀地移动一个导程。
在攻丝或套丝时,刀具(丝锥或板牙）与工件作相对旋转运动，并由先形成的螺纹沟槽引导着刀具（或工件）作轴向移动。
二、螺纹车削在车床上车削螺纹可采用成形车刀或螺纹梳刀。
用成形车刀车削螺纹，由于刀具结构简单，是单件和小批生产螺纹工件的常用方法；用螺纹梳刀车削螺纹，生产效率高，但刀具结构复杂，只适于中、大批量生产中车削细牙的短螺纹工件。
普通车床车削梯形螺纹的螺距精度一般只能达到8～9级（JB2886-81，下同）;在专门化的螺纹车床上加工螺纹，生产率或精度可显著提高。
三、螺纹铣削在螺纹铣床上用盘形铣刀或梳形铣刀进行铣削。
盘形铣刀主要用于铣削丝杆、蜗杆等工件上的梯形外螺纹。
梳形铣刀用于铣削内、外普通螺纹和锥螺纹，由于是用多刃铣刀铣削、其工作部分的长度又大于被加工螺纹的长度，故工件只需要旋转1.25～1.5转就可加工完成,生产率很高。
螺纹铣削的螺距精度一般能达 8～9级，表面粗糙度为R5～0.63微米。
这种方法适用于成批生产一般精度的螺纹工件或磨削前的粗加工。
四、螺纹磨削主要用于在螺纹磨床上加工淬硬工件的精密螺纹，按砂轮截面形状不同分单线砂轮和多线砂轮磨削两种。
单线砂轮磨削能达到的螺距精度为5～6级，表面粗糙度为R1.25～0.08微米，砂轮修整较方便。
这种方法适于磨削精密丝杠、螺纹量规、蜗杆、小批量的螺纹工件和铲磨精密滚刀。
多线砂轮磨削又分纵磨法和切入磨法两种。
纵磨法的砂轮宽度小于被磨螺纹长度，砂轮纵向移动一次或数次行程即可把螺纹磨到最后尺寸。
切入磨法的砂轮宽度大于被磨螺纹长度，砂轮径向切入工件表面，工件约转1.25转就可磨好，生产率较高，但精度稍低，砂轮修整比较复杂。
切入磨法适于铲磨批量较大的丝锥和磨削某些紧固用的螺纹。
一、教案概述螺纹的车削与检测公开课教案教学设计课件资料教学目标：1. 让学生了解螺纹的基本概念、类型和应用。
2. 掌握螺纹的车削工艺参数和操作方法。
3. 学会螺纹的检测方法及注意事项。
4. 提高学生对螺纹加工和检测的实际操作能力。
教学内容：1. 螺纹的基本概念、类型和应用。
2. 螺纹的车削工艺参数和操作方法。
3. 螺纹的检测方法及注意事项。
4. 实际操作演练。
教学重点：1. 螺纹的基本概念、类型和应用。
2. 螺纹的车削工艺参数和操作方法。
3. 螺纹的检测方法及注意事项。
教学难点：1. 螺纹的车削工艺参数和操作方法。
2. 螺纹的检测方法及注意事项。
教学准备：1. 教室、投影仪、课件。
2. 车床、螺纹规、量具等实验设备。
教学过程：1. 导入新课：通过展示实物或图片，引导学生思考螺纹在日常生活和工业中的应用，激发学生的学习兴趣。
2. 讲授新课：介绍螺纹的基本概念、类型和应用，讲解螺纹的车削工艺参数和操作方法，演示实际操作过程。
3. 互动环节：学生分组讨论，提问回答，加深对螺纹车削和检测的理解。
4. 实践操作：学生在车床上进行螺纹车削实践，使用螺纹规和量具进行检测，教师巡回指导。
二、教学方法1. 讲授法：讲解螺纹的基本概念、类型和应用，车削工艺参数和操作方法。
2. 演示法：演示螺纹车削和检测的实际操作过程。
3. 互动法：学生提问回答，分组讨论，加深对知识点的理解。
4. 实践法：学生在车床上进行实际操作，提高操作技能。
三、教学评价1. 课堂表现：观察学生在课堂上的参与程度、提问回答等情况，评价学生的学习积极性。
2. 实践操作：评价学生在车床上进行螺纹车削和检测的操作技能。
3. 课后作业：布置相关课后作业，检查学生对课堂内容的掌握情况。
四、教学反思本节课结束后，教师应认真反思教学效果，针对学生的掌握情况，调整教学方法和策略，以提高教学效果。
五、课后作业1. 复习螺纹的基本概念、类型和应用。
2. 掌握螺纹的车削工艺参数和操作方法。

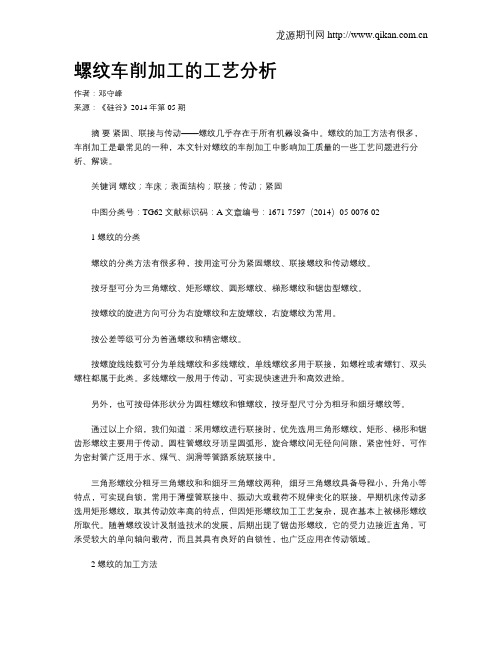

螺纹车削加工的工艺分析作者：邓守峰来源：《硅谷》2014年第05期摘要紧固、联接与传动——螺纹几乎存在于所有机器设备中。
螺纹的加工方法有很多，车削加工是最常见的一种，本文针对螺纹的车削加工中影响加工质量的一些工艺问题进行分析、解读。
关键词螺纹；车床；表面结构；联接；传动；紧固中图分类号：TG62 文献标识码：A 文章编号：1671-7597（2014）05-0076-021 螺纹的分类螺纹的分类方法有很多种，按用途可分为紧固螺纹、联接螺纹和传动螺纹。
按牙型可分为三角螺纹、矩形螺纹、圆形螺纹、梯形螺纹和锯齿型螺纹。
按螺纹的旋进方向可分为右旋螺纹和左旋螺纹，右旋螺纹为常用。
按公差等级可分为普通螺纹和精密螺纹。
按螺旋线线数可分为单线螺纹和多线螺纹，单线螺纹多用于联接，如螺栓或者螺钉、双头螺柱都属于此类。
多线螺纹一般用于传动，可实现快速进升和高效进给。
另外，也可按母体形状分为圆柱螺纹和锥螺纹，按牙型尺寸分为粗牙和细牙螺纹等。
通过以上介绍，我们知道：采用螺纹进行联接时，优先选用三角形螺纹，矩形、梯形和锯齿形螺纹主要用于传动。
圆柱管螺纹牙顶呈圆弧形，旋合螺纹间无径向间隙，紧密性好，可作为密封管广泛用于水、煤气、润滑等管路系统联接中。
三角形螺纹分粗牙三角螺纹和和细牙三角螺纹两种﹐细牙三角螺纹具备导程小，升角小等特点，可实现自锁，常用于薄壁管联接中、振动大或载荷不规律变化的联接。
早期机床传动多选用矩形螺纹，取其传动效率高的特点，但因矩形螺纹加工工艺复杂，现在基本上被梯形螺纹所取代。
随着螺纹设计及制造技术的发展，后期出现了锯齿形螺纹，它的受力边接近直角，可承受较大的单向轴向载荷，而且其具有良好的自锁性，也广泛应用在传动领域。
2 螺纹的加工方法螺纹的加工方法有车削、铣削、磨削、攻丝、套丝、滚压等，通常都是采用成形刀具或磨具在工件上加工。
在车床上车削螺纹可采用成形车刀或螺纹梳刀，工件每转一周，要保证车刀沿工件轴向准确而均匀地移动一个导程。

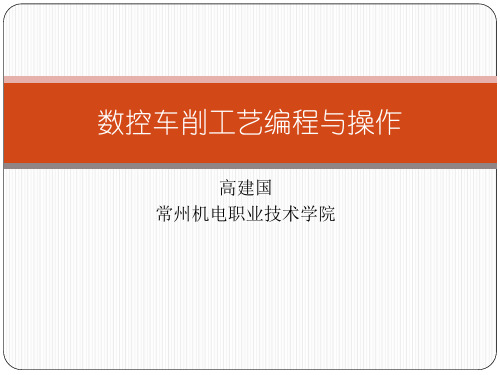

项目五螺纹的数控车削加工一．巩固训练❖填空题1.程序段G32 X44.2 Z-40 F1.5中，切削功能字是_____，X44.2 Z-40是_________字，F1.5表示_____________________。
2.车螺纹时，应设置足够的____________和___________，以消除机床伺服系统本身滞后特性造成的螺距不规则现象。
3.螺纹加工中的走刀次数和背吃刀量大小直接影响螺纹的加工质量，车削时应遵循____________的背吃刀量分配方式。
4.普通螺纹的牙型为____________，牙型角为_________度。
❖选择题1.从提高刀具耐用度考虑，螺纹加工应优先选用（）。
A.G32B.G92C.G762.以下提法（）是错误的。
A.G92是模态指令B.G04 X3.0表示暂停3sC.G32 Z_ F_中的F表示进给量D.G41是刀具左补偿3.安装螺纹车刀时刀尖应与中心登高，刀尖角的对称中心线（）工件轴线。
A.平行于B.倾斜于C.垂直于4.在FANUC0i系统车床中，G92是螺纹切削循环指令，可用来切削锥螺纹和圆柱螺纹，请判断下列说法中哪一个是错误的（）。
A.G00B.G01C.G04D.M025.以下提法中错误的是（）。
A.G04是非模态指令B.G04 X3.0 表示暂停3SC.G32 X_ Z_ F_中的F表示螺距D.G41是刀具左补偿6.安装螺纹车刀时刀尖应与中心等高，刀尖角的对称中心（）工件轴线。
A.平行于B.倾斜于C.垂直于7.数控车床车削螺纹防止乱扣的措施是（）。
A.选择正确的螺纹刀具B.正确安装螺纹刀具C.选择合理的切削参数D.每次在同一个Z轴位置开始切削8.三针测量法的量针最佳直径应是使量针的（）与螺纹的中径处牙侧面相切。
A.直径B.横截面C.斜截面D.四等分点9.三针测量是测量外螺纹（）的一种比较精密的方法。
A.小径B.中径C.大径10.普通车床上车削螺纹时通过（）改变螺纹导程。
