数控车削螺纹中如何正确装刀及对刀

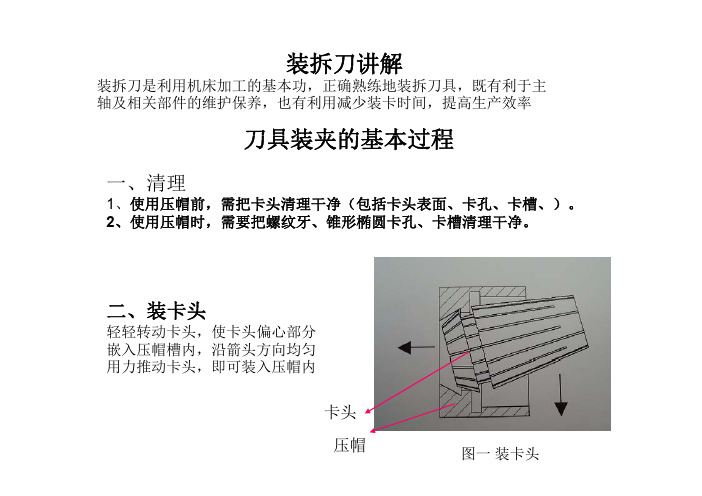

装拆刀讲解装拆刀是利用机床加工的基本功，正确熟练地装拆刀具，既有利于主轴及相关部件的维护保养，也有利用减少装卡时间，提高生产效率刀具装夹的基本过程一、清理清1、使用压帽前，需把卡头清理干净（包括卡头表面、卡孔、卡槽、）。

2、使用压帽时，需要把螺纹牙、锥形椭圆卡孔、卡槽清理干净。

装卡头二、装卡头轻轻转动卡头，使卡头偏心部分嵌入压帽槽内，沿箭头方向均匀用力推动卡头，即可装入压帽内图一装卡头压帽卡头三、装刀1清理1、清理1-1、裝刀前需要将主轴螺纹牙、锥形孔清理干净2、裝刀步骤21把夹头装入压帽内（放平放稳）2-1、把夹头装入压帽内（放平、放稳）2-2、把压帽平放着旋扭在主轴螺纹上（不要上紧）2-3、把刀柄装入夹头内24用扳手把压帽扭紧1长度2-4、用扳手把压帽扭紧2长度思考1、如何清理卡头、压帽、主轴螺纹，主轴锥形孔？2、装夹头需要注意什么？3、1长度最少多少？长度是多少？图2 裝刀4、2长度是多少5、2的长度由什么决定？6、裝刀是否越大力越好？用扳手反方向用力拧压帽松开压帽后卸下刀具用手将压帽连带卡头并四、拆刀用扳手反方向用力拧压帽，松开压帽后卸下刀具。

用手将压帽连带卡头一并拧下（如图3）。

沿箭头方向用力旋转，推动卡头，使卡头从螺母内脱出。

如需更换其它孔径的刀具，可根据刀具直径上相应孔径的卡头，或以对该卡头及压帽进行清理备用具体方法（如图）头及压帽进行清理备用。

具体方法（如图4）。

图3 拆刀图4 拆卡头思考题装拆刀过程中，扳手夹角大小与装拆的力度有何关系？五、考核操作流程：1、从图形管理界面开始；2、不打开文件，加工—三轴加工—全部加工，进入加工控制界面；3、其他功能(F10)-去换刀位（F3），装直径为3.175mm的铣刀。

刀具伸出长度约为12mm。

设定主轴转速为10000转/分；4、用手轮摇到料材表面上的一点对刀，F4 -CF2-CF4输入工件原点；5、F10 -F5运动到工件原点；6、停主轴转速；7、F10 -F3去换刀位拆刀；8、F10-F4 运动到设备原点；9、退出加工控制界面到图形管理界面，并把所有工具放进工具箱内。

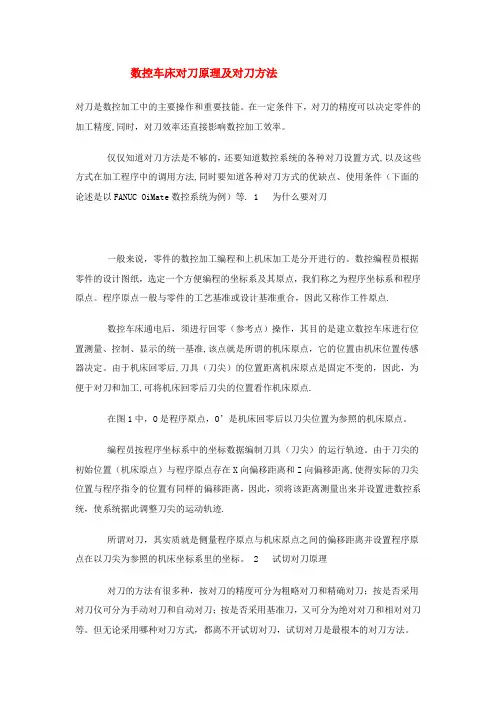

数控车床对刀原理及对刀方法对刀是数控加工中的主要操作和重要技能。

在一定条件下，对刀的精度可以决定零件的加工精度,同时，对刀效率还直接影响数控加工效率。

仅仅知道对刀方法是不够的，还要知道数控系统的各种对刀设置方式,以及这些方式在加工程序中的调用方法,同时要知道各种对刀方式的优缺点、使用条件（下面的论述是以FANUC OiMate数控系统为例）等. 1 为什么要对刀一般来说，零件的数控加工编程和上机床加工是分开进行的。

数控编程员根据零件的设计图纸，选定一个方便编程的坐标系及其原点，我们称之为程序坐标系和程序原点。

程序原点一般与零件的工艺基准或设计基准重合，因此又称作工件原点.数控车床通电后，须进行回零（参考点）操作，其目的是建立数控车床进行位置测量、控制、显示的统一基准,该点就是所谓的机床原点，它的位置由机床位置传感器决定。

由于机床回零后,刀具（刀尖）的位置距离机床原点是固定不变的，因此，为便于对刀和加工,可将机床回零后刀尖的位置看作机床原点.在图1中，O是程序原点，O’是机床回零后以刀尖位置为参照的机床原点。

编程员按程序坐标系中的坐标数据编制刀具（刀尖）的运行轨迹。

由于刀尖的初始位置（机床原点）与程序原点存在X向偏移距离和Z向偏移距离,使得实际的刀尖位置与程序指令的位置有同样的偏移距离，因此，须将该距离测量出来并设置进数控系统，使系统据此调整刀尖的运动轨迹.所谓对刀，其实质就是侧量程序原点与机床原点之间的偏移距离并设置程序原点在以刀尖为参照的机床坐标系里的坐标。

2 试切对刀原理对刀的方法有很多种，按对刀的精度可分为粗略对刀和精确对刀；按是否采用对刀仪可分为手动对刀和自动对刀；按是否采用基准刀，又可分为绝对对刀和相对对刀等。

但无论采用哪种对刀方式，都离不开试切对刀，试切对刀是最根本的对刀方法。

以图2为例，试切对刀步骤如下：①在手动操作方式下，用所选刀具在加工余量范围内试切工件外圆，记下此时显示屏中的X坐标值，记为Xa。

数控机床对刀的过程和注意事项一、什么是数控机床对刀在使用数控机床进行加工过程中，正确的对刀操作是非常重要的。

数控机床对刀是指通过一系列的操作和调整，使刀具与工件之间达到理想的对刀状态，以便正常加工工件。

这个过程中还需要注意一些关键事项，以确保加工质量和安全。

二、数控机床对刀的过程数控机床对刀的过程可以分为以下几个步骤：1. 设定参考点首先，需要设定一个参考点作为对刀的基准点。

通常情况下，参考点会选择工件的一个角点或者边缘作为基准。

2. 加工刀具的设定接下来，需要对加工刀具进行设定。

这包括选择合适的切削刃、确定刀具安装位置以及设定刀具的刀尖与刀夹的距离。

3. 对刀工具的设定然后，需要对刀具进行设定。

这包括调整刀具的刀尖高度、刀具的半径补偿以及切削刃的长度设定。

4. 加工路径的设定在对刀过程中，还需要设置加工路径。

这包括确定刀具的进给速度、切削速度以及确定刀具的运动轨迹。

完成设置后，需要对刀具进行检查。

通过测量刀具的位置和角度，确定切削刃是否正确对准工件表面。

如果发现偏差，需要进行微调，直到达到理想的对刀状态。

6. 再次验证和修正最后，对刀完成后，需要再次验证对刀的准确性。

这可以通过测量加工后的工件尺寸和形状来进行验证。

如果出现偏差，需要进行修正，直到达到要求的加工精度。

三、数控机床对刀的注意事项在进行数控机床对刀的过程中，需要注意以下几个方面：1. 安全注意事项•在对刀过程中，必须确保机床处于安全状态，刀具处于停止状态。

避免对刀时发生意外伤害。

•切勿用手直接接触刀具，以免被刀具伤到。

应使用合适的工具进行调整和检查。

2. 刀具的选择和安装•根据加工工件的要求选择合适的切削刃和刀具。

不同的加工材料和工件形状需要选择不同的刀具。

•在安装刀具时，要确保刀具正确安装，不可有松动或倾斜现象。

否则可能导致加工精度下降或刀具偏差。

3. 对刀工具的设定•在对刀工具的设定过程中，应使用合适的测量工具进行测量和调整。

确保对刀工具的准确性和稳定性。

螺纹在日常生活中的应用十分广泛，机械机床、大型设备、航空航天、汽车车零件，船业以及很多连接件中存在着各种各样的螺纹，那么应用最广泛的是普通三角螺纹，普通三角螺纹分为内螺纹和外螺纹，外螺纹加工相对于外圆和内孔的加工比较简单，在数控车床上加工外螺纹关键是掌握螺纹指令格式及各参数的含义，学会螺纹小径的计算，当然也不能忘记加工前的试切对刀，今天教大家正确安装外螺纹车刀的方法以及试切对刀的方法,一起来看看吧。

螺纹的车削加工是数控机床加工中比较常见的，现在主要通过使用可转位刀片来获得高生产效率和高生产安全性，如图所示：螺纹切削的刀片类型：全牙型刀片：螺纹切削时可获得高生产效率，这些刀片最为常用，它们可切削出包括牙顶在内的整个螺纹牙型。

V牙型刀片60度与55度：由于这些刀片不能切削牙顶，因此必须在进行螺纹切削之前就将螺栓外径和螺母内径车削到正确直径。

多齿刀片：适用于大批量生产中的高效、经济性螺纹切削，与全牙形刀片很相似，但有两个或更多的齿。

螺纹车刀的安装要求：1. 刀尖应与车床主轴线等高。

2. 车刀刀尖对称中心线应与工件的轴线垂直，其底面应平放在刀架上。

3. 螺纹车刀安装时应用螺纹角度样板给予校正位置，位置装正后，应用刀架螺钉压紧，至少用两个螺钉并交替拧紧。

螺纹车刀的安装步骤：1.螺纹车刀刀尖对中心高。

2.角度样板校正车刀，使刀尖对称中心线与工件的轴线垂直。

3.刀架两个螺钉交替拧紧。

试切对刀的过程：1. 装夹工件及车刀2. 在手动操作方式下，启动主轴，用当前刀具在加工余量范围内试切工件外圆，车的长度必须能够方便测量，X轴不要移动，沿Z的正方向退出来，停主轴。

3. 测量所车的外圆尺寸Xa.4. 按“OFS/SET”键，按CRT屏下“刀偏”软键。

5. 按CRT屏下的软键“形状”。

6. 将光标移到刀具号相对应的位置后，输入“Xa”,然后按CRT屏下的软键“测量”，在对应的刀补位上生成对应刀补值。

7. 在手动方式下，用外圆车刀把端面车平整，再使用螺纹车刀刀尖对准工件端面，沿X正方退出来，Z方向不动，停主轴。

深入理解数控机床的对刀原理关于操作者保持清晰的对刀思路、熟练掌握对刀操作以及提出新的对刀办法都具有指导意义。

对刀的实质是确定随编程而变化的工件坐标系的程序原点在仅有的机床坐标系中的方位。

对刀的主要工作是取得基准刀程序起点的机床坐标和确定非基准刀相关于基准刀的刀偏置。

多种要素的影响，手动数控机床对刀法的对刀精度非常有限，将这一阶段的对刀称为大略对刀。

数控机床手动对刀的步骤1、X轴对刀步骤把坐标系原点设在零件端面上（1）、启动机床，用手轮方式将刀具移动至靠近工件外圆面位置，“注”（使用手轮进给倍率为0.1的速度）。

（2）、将主轴正转，刀具以手轮进给倍率为0.01的速度进行外圆碰刀，后Z轴正向退出，X轴在相对坐标进行清零，X轴进刀（进刀量在0.2mm左右），再Z轴往负方向进行外圆车削（以手轮进给倍率为0.001的速度、车削外圆长度大约为10mm左右）。

（此时注意车削完后X轴不能动，只能把Z轴往正方向退出）。

（3）、停机（用游标卡尺）测量工件车削后外圆的直径。

（4）、将系统操作面板切换至录入方式（MDT）方式界面，输入“G50X20.0”（在这里X20.0是指工件车削后测量出的尺寸）。

（5）、同时在录入方式下执行该值--按下“循环启动键”（6）、X轴对刀完成，把刀具退开。

2、Z轴对刀步骤（1）、启动机床，用手轮方式将刀具移动至靠近工件端面位置，“注”（使用手轮进给倍率为0.1的速度）。

（2）、将主轴正转，刀具以手轮进给倍率为0.01的速度进行端面碰刀，后X轴正向退出，Z轴在相对坐标进行清零，Z轴进刀（进刀量在0.1mm左右），再X轴往负方向进行端面车削(车完整个端面)。

（此时注意车削完后Z轴不能动，只能把X轴往正方向退出）。

（3）、将系统操作面板切换至录入方式（MDT）方式界面，输入“G50Z0”（在这里Z0是指工件车削后端面位置）。

（4）、同时在录入方式下执行该值--按下“循环启动键”（5）、Z轴对刀完成，把刀具退开。

车刀安装的“八大注意事项”，你都知道吗车刀安装注意事项(1)一般情况下，车刀刀尖应与车刀工件轴线等高，粗加工和车削大直径工件时，刀尖适当略高于工件轴线：精加工时刀尖适当略低于工件轴线，但在精加工圆锥、圆弧轮廓时，车刀刀尖应严格与车刀工件轴线等高。

(2)车削细长轴时，在有跟刀架或中心架支撑时，为了使刀尖顶紧工件，刀具适当向右偏移安装，形成略小于90的主偏角。

以产生一定的径向力，使细长轴压紧在跟刀架的支柱上，避免轴跳动;在没有使用车刀刀杆跟刀架或中心架支撑时，刀具适当向左安装，以形成略大于90的主偏角，以使径向切削力尽量小。

(3)车刀的探出长度不宜太长，以防止因刚度差引起切削振动，从而带来诸如：工件表面粗糙、振动、扎刀、打刀等一系列问题。

一般，车刀的探出长度不超出刀杆高度的1.5倍，在其他刀具或刀架不与顶尖、尾座或工件碰撞或干涉时，刀具的装夹尽量探出最短为好，如果在切削位置刀具探出长度尽量短时，导致其他刀具或刀架与顶尖、尾座中心架发生干涉时，可以调换安装位置或顺序。

(4)刀杆的底部要平整。

使用垫片时，垫片要平整。

垫片的前端应对齐，垫片数量一般不超过z片。

(5)车刀安装要牢固。

一般使用2个螺钉交替拧紧固定，紧固后再次检测刀尖与工件轴线的高低。

(6)使用机夹可转位刀具时，刀片和垫片要擦拭干净，使用螺钉固定刀片时，拧紧的力要适宜。

(7)车削螺纹时，螺纹刀尖角的中分线应该与工件轴线严格垂直。

可以使用螺纹对刀板和万能角度尺完成对刀。

(8)严格禁止用手代替工具从事危险加工和生产作业；严格禁止操作旋转类设备带手套！欢迎大家在评论处补充你认为文章中有解释不对或欠缺的部分，这样下一个阅读的人就会学到更多，你知道的正是大家需要的。

数控车床的对刀方式
数控车削加工中，需要确定零件的加工原点，以建立准确的加工坐标系，这是通过对刀来实现的。

对刀点可以设在零件上、夹具上或机床上，对刀时应使对刀点与刀位点重合。

数控车床常用的对刀方法有三种：试切对刀、机械对刀仪对刀（接触式）、光学对刀仪对刀（非接触式）。

1、一般方式对刀
一般方式对刀是指在数控机床上使用相对位置检测的手动对刀。

下面以Z向对刀为例说明对刀方法，如图1所示。

刀具安装后，先移动刀具手动切削工件右端面，再沿X向退刀，将右端面与加工原点距离N输入数控系统，即完成这把刀具Z向对刀过程。

手动对刀是基本对刀方法，但它还是没跳出传统车床的“试切--测量--调整”的对刀模式，占用较多的在机床上时间。

此方法较为落后。

2、机外对刀仪对刀
如图2所示，机外对刀的本质是测量出刀具假想刀尖点到刀具台基准之间X及Z方向的距离。

利用机外对刀仪可将刀具预先在机床外校对好，以便装上机床后将对刀长度输入相应刀具补偿号即可以使用。

3、自动对刀
自动对刀是通过刀尖检测系统实现的，刀尖以设定的速度向接触式传感器接近，当刀尖与传感器接触并发出信号，数控系统立即记下该瞬间的坐标值，并自动修正刀具补偿值。

自动对刀过程如图3所示。

图1 相对位置检测对刀图2 机外对刀仪对刀图3自动对刀自动对刀依据刀具与对刀仪是否接触分为：机械对刀仪对刀(图4所示)和光学对刀仪对刀图5所示)。

机械对刀仪对刀
光学对刀仪对刀。

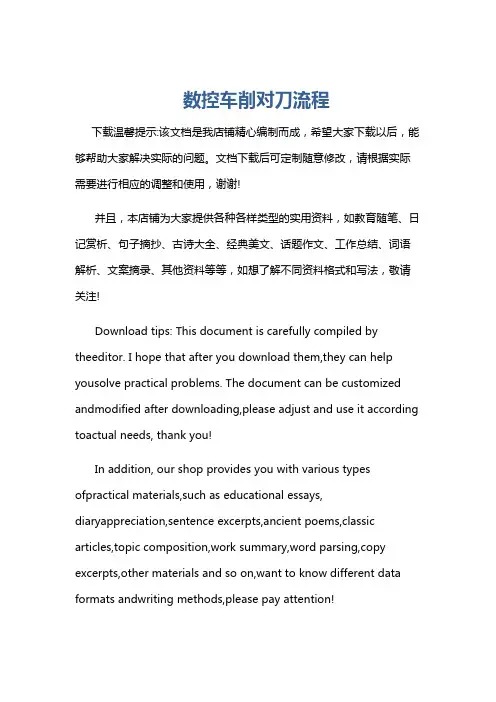

数控车削对刀流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!数控车削对刀流程一、准备工作阶段。

在进行数控车削对刀之前，需要做好充分的准备工作。

数控机床对刀的原理分析以及常用对刀方法进行数控加工时，数控程序所走的路径均是主轴上刀具的刀尖的运动轨迹。

刀具刀位点的运动轨迹自始至终需要在机床坐标系下进行精确控制，这是因为机床坐标系是机床唯一的基准。

编程人员在进行程序编制时不可能知道各种规格刀具的具体尺寸，为了简化编程，这就需要在进行程序编制时采用统一的基准，然后在使用刀具进行加工时，将刀具准确的长度和半径尺寸相对于该基准进行相应的偏置，从而得到刀具刀尖的准确位置。

所以对刀的目的就是确定刀具长度和半径值，从而在加工时确定刀尖在工件坐标系中的准确位置。

对刀仪演示视频（时长1分10秒，建议wifi下观看）一、对刀的原理和对刀中出现的问题1、刀位点刀位点是刀具上的一个基准点，刀位点相对运动的轨迹即加工路线，也称编程轨迹。

2、对刀和对刀点对刀是指操作员在启动数控程序之前，通过一定的测量手段，使刀位点与对刀点重合。

可以用对刀仪对刀，其操作比较简单，测量数据也比较准确。

还可以在数控机床上定位好夹具和安装好零件之后，使用量块、塞尺、千分表等，利用数控机床上的坐标对刀。

对于操作者来说，确定对刀点将是非常重要的，会直接影响零件的加工精度和程序控制的准确性。

在批生产过程中，更要考虑到对刀点的重复精度，操作者有必要加深对数控设备的了解，掌握更多的对刀技巧。

(1)对刀点的选择原则在机床上容易找正，在加工中便于检查，编程时便于计算，而且对刀误差小。

对刀点可以选择零件上的某个点（如零件的定位孔中心），也可以选择零件外的某一点（如夹具或机床上的某一点），但必须与零件的定位基准有一定的坐标关系。

提高对刀的准确性和精度，即便零件要求精度不高或者程序要求不严格，所选对刀部位的加工精度也应高于其他位置的加工精度。

选择接触面大、容易监测、加工过程稳定的部位作为对刀点。

对刀点尽可能与设计基准或工艺基准统一，避免由于尺寸换算导致对刀精度甚至加工精度降低，增加数控程序或零件数控加工的难度。
