照明信号综合保护装置主变压器在井下，如果没有照明灯，则到处是一片黑暗，那才是真正的伸手不见五指。
井下的照明除了矿工随身携带的矿灯以外，固定的照明设施就是安装在巷道里的防爆灯了。
这些防爆灯并不像我们在家中使用的灯是220V的，这些灯都是127V的。
由于井下的电源都是660V、1140V的，所以要给这些灯提供电源，还需要一个降压变压器。
由于井下环境特殊，除了要给这些灯提供电源以外，还要进行短路、漏电等故障保护，由此照明信号综合保护装置便应运而生。
也就是我们常说的照明综保。
照明综保的全称是照明信号综合保护装置，为什么还要加上信号两个字哪？这是因为照明综保除了给照明灯提供电源意外，他还可以给井下使用的语言信号，语音信号提供电源。
在煤矿，经常听到“打点”二字。
也就是在使用绞车等设备时，通过语言信号或语音信号进行联络。
照明综保的内部主要有两大部分组成，一个是降压变压器，另一个便是具有漏电、短路保护功能的磁力启动器。
我们先来讲讲降压变压器。
也就是主变压器。
照明综保的主变压器有4KVA和2.5KVA两种。
他们只是容量上的区别，其外形结构都一样。
容量大的，可以带更多的灯，更多的负载。
照明综保的型号ZXB-2.5ZXB-4后面的2.5和4就是指主变压器的容量。

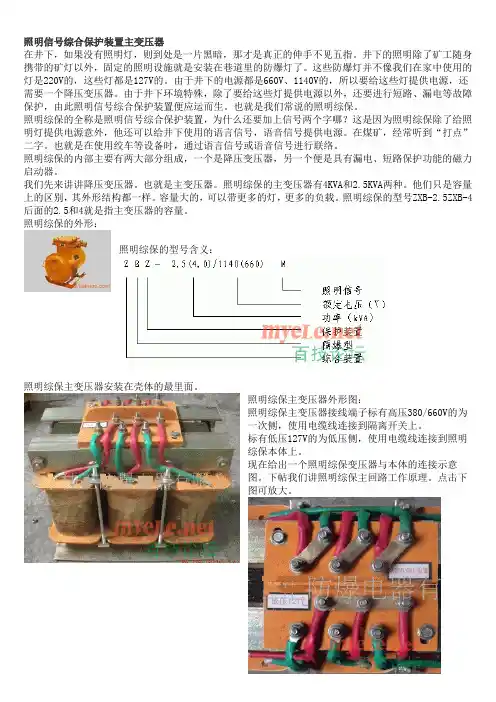

照明综保的外形：照明综保的型号含义：照明综保主变压器安装在壳体的最里面。
照明综保主变压器外形图：照明综保主变压器接线端子标有高压380/660V的为一次侧，使用电缆线连接到隔离开关上。
标有低压127V的为低压侧，使用电缆线连接到照明综保本体上。
现在给出一个照明综保变压器与本体的连接示意图。
下帖我们讲照明综保主回路工作原理。
点击下图可放大。
ZBZ-2.5(4)M照明综保主回路工作原理我们先来看看照明综保的电路图（点击图片可放大），看上去，这个电路图有点复杂。
其实，如果你不去修综保插件，照明综保和QBZ-80开关原理差不多，甚至说比80开关还简单。
在这个开关讲解的过程中，我会先把综保作为一个整体进行讲解。
矿用隔爆型照明信号综合保护装置技术要求一、综合保护装置型号及数量型号：ZBZ2-10／1140(660)M数量：1台二、技术参数及要求1、额定容量：10kVA额定电压：输入1140V（660V）；输出127V；额定电流：输入5.1A（8.7A）；输出45A；接线方式：△/ Y电源额定频率：50Hz防爆标志：ExdI2、控制方式：能实现近控、远控。
3、综合保护装置应结构简单、安装操作维护方便，既可以就地控制，也可以通过可编程序控制器（PLC）或其他设备进行远方控制。
4、工作电压允许范围：额定电压75%-110%。
5、综合保护装置配套单片机可编程序智能化综合保护器，中文液晶显示界面，具有过压、欠压、过载、断相、短路保护、漏电闭锁、相不平衡、温度保护、无压释放保护，有电度计量装置。
保护器配置RS485或CAN接口通讯联网功能，能接入局域网或因特网；6、保护器有故障显示、闭锁和记忆功能，至少应能储存50次故障信息记录。
7、电流显示（采样）误差不大于1A，电度计量精度0.5级。
8、机械闭锁装置不得采用插销式。
三、质量保证及总体性能要求1、综合保护装置为矿用隔爆型，具有煤安标志，防爆性能符合《煤矿安全规程》行业标准的有关要求。
2、能保证在海拔高度3000米，周围环境温度为-5～40℃，空气相对湿度不大于95％（+25℃时）的环境下连续可靠使用；能保证在具有甲烷混合物及煤尘爆炸危险的矿井中可靠使用。
3、综合保护装置外形为方形，由两个完全独立的隔爆腔组成，下隔爆腔为主隔爆腔，上部隔爆腔为进出线隔爆腔；接线室内的接线柱布局合理，爬电距离符合要求。
应采用快开门结构，机芯为手车式结构。
4、防爆性能要求：（1）所有壳体零部件等无损坏现象。
（2）所有隔爆结合面应无损伤锈蚀现象，接合面的隔爆间隙应不大于0.2mm（按钮部分的隔爆间隙不大于0.3mm）。
（3）所有操作机构应灵活，按钮应无卡刮现象；所有紧固件应无松动现象；所有电气连接件接触良好，可靠；所有进出线电缆应可压紧和密封。
ZBZ -2.5(4.0) M矿用隔爆照明信号综合保护装置使用说明书执行标准:MT828-1999八达电气有限公司目录一、用途及适用范围————————————————————— 3二、技术特征———————————————————————— 3三、结构概述———————————————————————— 4四、电气原理———————————————————————— 5五、产品运输及保管————————————————————8六、安装、使用与维修———————————————————8七、故障分析与排除————————————————————9八、订货须知————————————————————————9一、用途及适用范围1.1 产品特点：本装置用于煤矿井下127V照明及信号负载的供电、电流控制以及短路、漏电保护等综合防爆电气设备。
可以取代现有的2.5KV A或4KV A干式变压器及手动防爆开关的多体控制方式。
1.2 主要用途及适用范围：本装置适用于煤矿井下爆炸性气体的环境中，在交流50Hz，电压至660V或380V的供电线路中，为127V照明及信号负载的电源。
1.3 品种规格：按变压器额定容量分。
1.3.1 变压器额定容量为2.5KvA。
1.3.2 变压器额定容量为4.0KvA。
1.3.3 防爆型式：矿用隔爆型防爆标志：ExdI1.4 型号及其含义：1.5 适合于条件：1.5.1 环境大气压力80~110kPa；1.5.2 海拔高度不超过1000米；1.5.3 周围温度-5℃~+40℃；1.5.4 周围空气的相对湿度不大于95%(20±5℃时)；1.5.5 在无强烈颠簸振动以及垂直倾斜不超过15度的地方；1.5.6 在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；1.5.7 可用于煤尘和瓦斯危险的矿井中；1.5.8 在无滴水及其它液体浸入的地方；1.5.9 安装类别：Ⅲ环境污染等级3级；二、技术特征和主要参数：2.1 电源额定频率：50Hz；2.2 装置为长期工作制；2.3 主要技术性能；2.3.1 主变压器基本参数，联接组及接线形式，见表一2.4 照明信号电缆短路保护距离，见表二2.5短路及漏电保护动作特性，见表三、表四表四2.6 外型尺寸：见图1、见图22.6.1 外形尺寸：480×625×630(4.0KvA)480×490×630(2.5KvA)2.6.2 整机重量：95kg(2.5KvA)128kg(4.0KvA)三、结构概述3.1 总体结构综合装置的隔爆外壳为圆筒形，具有凸出的底和盖，壳盖与壳身采用转盖止口结构。
Q/JM山西晋城无烟煤矿业企业有限责任企业企业标准Q/JM XXXXX—XXXX矿用隔爆型照明信号综合保护装置使用规范XXXX - XX - XX公布XXXX - XX–XX试行晋煤企业科学技术委员会公布目次序言.................................................................................................................................................................................................................................................................................. I I1 范围 (1)2 规范性引用文件 (1)3 基本要求 (1)前言本标准按 GB/《标准化工作导则第一部分：标准的结构和编写》的要求进行编写。
