煤矿用照明信号综合保护装置使用的说明

照明信号综合保护装置主变压器在井下，如果没有照明灯，则到处是一片黑暗，那才是真正的伸手不见五指。

井下的照明除了矿工随身携带的矿灯以外，固定的照明设施就是安装在巷道里的防爆灯了。

这些防爆灯并不像我们在家中使用的灯是220V的，这些灯都是127V的。

由于井下的电源都是660V、1140V的，所以要给这些灯提供电源，还需要一个降压变压器。

由于井下环境特殊，除了要给这些灯提供电源以外，还要进行短路、漏电等故障保护，由此照明信号综合保护装置便应运而生。

也就是我们常说的照明综保。

照明综保的全称是照明信号综合保护装置，为什么还要加上信号两个字哪？这是因为照明综保除了给照明灯提供电源意外，他还可以给井下使用的语言信号，语音信号提供电源。

在煤矿，经常听到“打点”二字。

也就是在使用绞车等设备时，通过语言信号或语音信号进行联络。

照明综保的内部主要有两大部分组成，一个是降压变压器，另一个便是具有漏电、短路保护功能的磁力启动器。

我们先来讲讲降压变压器。

也就是主变压器。

照明综保的主变压器有4KVA和2.5KVA两种。

他们只是容量上的区别，其外形结构都一样。

容量大的，可以带更多的灯，更多的负载。

照明综保的型号ZXB-2.5ZXB-4后面的2.5和4就是指主变压器的容量。

照明综保的外形：照明综保的型号含义：照明综保主变压器安装在壳体的最里面。

照明综保主变压器外形图：照明综保主变压器接线端子标有高压380/660V的为一次侧，使用电缆线连接到隔离开关上。

标有低压127V的为低压侧，使用电缆线连接到照明综保本体上。

现在给出一个照明综保变压器与本体的连接示意图。

下帖我们讲照明综保主回路工作原理。

点击下图可放大。

ZBZ-2.5(4)M照明综保主回路工作原理我们先来看看照明综保的电路图（点击图片可放大），看上去，这个电路图有点复杂。

其实，如果你不去修综保插件，照明综保和QBZ-80开关原理差不多，甚至说比80开关还简单。

在这个开关讲解的过程中，我会先把综保作为一个整体进行讲解。

ZBZ-2.5、4.0M（ZXZ8）照明信号综合保护装置一、适用范围1、用途本装置为煤矿井下133V照明及信号负载的供电、电源控制以及短路、漏电保护等综合防爆电气设备，可以取代现有的2.5KV A干式变压器以及手动防爆开关的多体控制方式。

2、适用条件（1）海拔不超过2000米；（2）周围介质温度不高于+40℃，不低于-25℃；（3）周围空气的相对湿度不大于97±2%；（4）在无强烈颠簸振动以及垂直倾斜不超过15°的地方；（5）现列足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；（6）可用于有煤尘、瓦斯危险的矿井中。

3、型号意义电压等级照明额定容量综合隔爆型装置二、技术特征1、型号：ZXZ82.5/4型2、基本参数①主变压器②照明电缆短路保护③信号电缆短路保护注：用户如需容量2.5～10KV A，电压133～220V，保护距离100～2300米时，请与厂方联系。

④照明短路保护动作时间：小于0.5秒，信号短路保护动作时间小于0.1秒。

⑤漏地电阻动作值2ΚΩ。

⑥漏地闭锁电阻动作值2-4ΚΩ。

⑦电缆绝缘危险指示值13ΚΩ±10%。

⑧漏电地保护动作时间小于0.25秒。

⑨工作电压允许波动范围：Ue±10%。

⑩外形尺寸480×740×602（2.5KV A）480×625×614（4KV A）。

三、结构概述综合装置的隔爆外身为圆筒形，具有凸出的底和盖。

壳盖与盖身采用转盖止口结构，外壳上部有一接线箱作为引进和引出电缆用。

外壳右侧法有操作隔离开关闭合时壳盖打不开，壳盖打不开时，隔离开关不能闭合，壳盖上方有一透明镜，可以从外面观察状态指示灯。

外形图如下：主变压器与机芯的连接采用接线端子板方式，检修时机芯可独立拿出。

电子线路部分采用线路板插接方式，可以方便地拆卸。

主要元件作用：1、隔离开关1K：正常情况下仅作隔离电源之用，不允许带负荷操作。

在故障状态下，可分断主变压器的6倍额定电流2次。

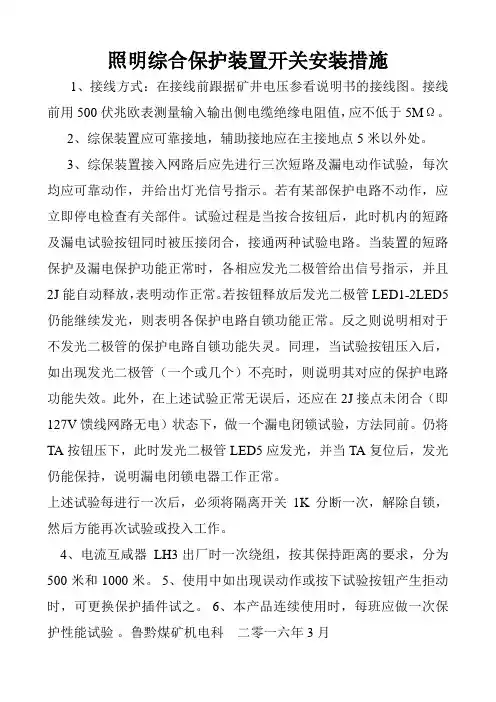

照明综合保护装置开关安装措施
1、接线方式：在接线前跟据矿井电压参看说明书的接线图。

接线前用500伏兆欧表测量输入输出侧电缆绝缘电阻值，应不低于5MΩ。

2、综保装置应可靠接地，辅助接地应在主接地点5米以外处。

3、综保装置接入网路后应先进行三次短路及漏电动作试验，每次均应可靠动作，并给出灯光信号指示。

若有某部保护电路不动作，应立即停电检查有关部件。

试验过程是当按合按钮后，此时机内的短路及漏电试验按钮同时被压接闭合，接通两种试验电路。

当装置的短路保护及漏电保护功能正常时，各相应发光二极管给出信号指示，并且2J能自动释放，表明动作正常。

若按钮释放后发光二极管LED1-2LED5仍能继续发光，则表明各保护电路自锁功能正常。

反之则说明相对于不发光二极管的保护电路自锁功能失灵。

同理，当试验按钮压入后，如出现发光二极管（一个或几个）不亮时，则说明其对应的保护电路功能失效。

此外，在上述试验正常无误后，还应在2J接点未闭合（即127V馈线网路无电）状态下，做一个漏电闭锁试验，方法同前。

仍将TA按钮压下，此时发光二极管LED5应发光，并当TA复位后，发光仍能保持，说明漏电闭锁电器工作正常。

上述试验每进行一次后，必须将隔离开关1K分断一次，解除自锁，然后方能再次试验或投入工作。

4、电流互咸器LH3 出厂时一次绕组，按其保持距离的要求，分为500米和1000米。

5、使用中如出现误动作或按下试验按钮产生拒动时，可更换保护插件试之。

6、本产品连续使用时，每班应做一次保护性能试验。

鲁黔煤矿机电科二零一六年3月。

煤矿用照明信号综合保护装置使用的说明煤矿是一个特殊的工作环境，其恶劣的气候条件和潜在的安全风险使得安全照明至关重要。

为了保障煤矿工人的生命安全，煤矿用照明信号综合保护装置被广泛使用。

本文将对该装置的使用进行详细说明。

一、装置概述二、装置特点1.防爆功能：煤矿是一个有爆炸危险的工作环境，因此该装置具有防爆功能，采用防爆材料和防爆结构，能够有效避免由于电弧或火花引起的爆炸事故。

2.照明灯光控制：该装置能够根据实际需求，对煤矿中的照明灯进行集中控制，通过调节亮度和开关，确保煤矿工作环境的亮度适宜。

3.信号灯显示：该装置还能够根据安全信号需求，对煤矿中的信号灯进行控制和显示，实现对重要信息的传递和提醒，保障工人的安全。

4.火灾报警：装置内置有火灾报警装置，一旦发生火灾，装置会立即发出警报，并指示相关的安全逃生通道，提醒工人采取紧急措施。

5.远程监控：该装置支持远程监控，可以通过监控系统实时监测煤矿的工作环境，及时了解工人的安全状态，并进行远程控制和操作，减少人为误操作和事故的发生。

三、使用方法1.安装：将煤矿用照明信号综合保护装置按照说明书进行正确的安装，确保安装牢固可靠，并与煤矿的电网连接。

在安装时，特别注意防爆措施，避免火花的产生。

2.控制设置：根据实际需要，进行装置的控制设置。

通过控制面板或远程监控系统进行设置，包括照明灯光的亮度控制、信号灯的显示设置、火灾报警装置的参数设置等。

设置完成后保存设置并进行测试。

3.日常操作：在日常使用中，操作人员需要熟悉控制面板或远程监控系统的操作方法，根据实际需要进行调节和操作。

需要注意的是，操作人员应该严格按照规定的操作流程进行操作，不得擅自改变设置，确保煤矿的安全。

4.维护保养：定期检查装置的工作状态，保持设备的清洁和良好的工作环境。

确保电源供应的稳定和光线传感器的灵敏度，及时更换损坏的部件。

同时，根据使用情况进行定期的维护保养，确保装置的长期稳定工作。

总之，煤矿用照明信号综合保护装置是一种重要的安全防护装置，通过对照明、信号灯、火灾报警等多种功能的综合保护，有效提高了煤矿工作环境的安全性。

照明信号综合保护装置概述用途参数本装置是适用于煤矿井下127V照明及信号负载的电源控制，它是一种新型无触点照明综合保护装置，该产品性能安全可靠，使用寿命长。

并具有短路，漏电保护及电缆绝缘指示综合性保护功能的隔爆型电气设备。

本装置可以代替旧式2.5KVA、4KVA干式变压器及手动隔爆开关的多体控制方式。

该装置本体与壳体连接采用插接式，便于安装调试和维修。

(1)海拔高度不超过2000m：(2)周围介质温度不高于+40℃,不低于-20℃;(3)周围空气的相对湿度不大于95%(+25%);(4)在无强烈颠簸振动及垂直斜度不超过15度的地方;(5)在无足以腐蚀和破坏绝缘的气体与蒸汽的环境中;(6)可用于有甲烷和煤尘爆炸危险的矿井中;型号意义Z B Z - 2.5(4.0)/1140(660,380) M照明信号额定电压(V)功率(KVA)保护装置隔爆型综合装置照明短路保护参数信号短路保护参数4、照明短路保护时间小于250ms；信号短路时间小于400ms；漏地保护动作时间小于250ms；5、漏地电阻动作值1.5KΩ(1.5-3KΩ可调);6、漏地闭锁动作指示值3KΩ±1KΩ；7、电缆绝缘危险指示值10KΩ±2KΩ；8、工作电压允许波动范围错误!未找到引用源。

±15%；结构概述本综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。

壳盖与壳体采用转盖止口结构。

外壳上有一接线箱作为引进和引出电缆用。

外壳右侧装有操作隔离开关的手柄和检验短路、漏电保护系统是否有效的试验按钮。

并有可靠的机械联锁装置，保证当隔离开关闭合时，壳盖打不开；壳盖打开时，隔离开关不能闭合。

壳盖上方有一小透明窗，可以从外面观察状态指示灯。

机芯和机壳连接采用滑道结构，电子线路部分采用线路板插接方式，以方便检修。

主要元件作用：1、隔离开关1K：正常情况下做隔离电源之用，不允许带负荷操作。

在故障情况下可分断主变压器的6倍额定电流3次。

WZB-7型微机监控保护装置(照明信号综合保护装置) 产品使用说明书中国电光防爆电气有限公司2004年2月目录前言1．概述1 2．工作原理1 3．技术特征2 4．操作及用户界面说明3 5．安装、使用106.常见故障与排除117、包装、运输、保管118、开箱检查119、定货须知1110、附图12前言欢迎使用WZB-7型微机照明信号综合保护装置。

本说明书介绍了该装置的结构和技术特征、应用范围、安装接线、操作维护等方面内容。

对本装置的操作，务必是在获得用户主管部门的授权并仔细阅读了本说明书后方可进行。

对于保护器WZB-7的一些重要操作，如定值修改等均设有授权密码。

本说明书解释权归中国电光防爆电气有限公司开发部所有，如有疑问或本说明书未涵盖的技术问题，请向中国电光防爆电气有限公司开发部咨询。

注意：如不按本说明书的要求进行操作，则有可能造成不良后果！1、概述1.1主要用途及使用范围1.1.1 主要用途WZB-7型微机照明信号综合保护装置用于煤矿井下交流50Hz，额定电压为380V、660V、1140V，额定电流至400A三相中性点不接地的供电系统中。

作为总开关、分支开关或用于大容量电动机不频繁起动控制。

当供电电路中出现过载、短路、远方分励或漏电时能自动切断电源。

作为总开关使用时具有三相对称性漏电和漏电闭锁保护，作为分开关漏电保护的后备保护；作为分开关使用时具有选择性漏电保护与漏电闭锁保护功能；过流保护具有反时限特性，近端出口短路采用大电流无压释放保护电路。

1.1.2 使用范围装置集控制、保护、监测、通信于一体，适用于工业系统交流50Hz,标称电压在660V/1140V/3300V的电网中，改善供电电压质量的控制装置。

通讯规约灵活，可与其他自动化设备或系统接口。

1.2 使用环境1.2.1 装置应能在下列环境下正常工作：a) 海拔不超过2000米；b) 周围空气温度为 -5℃— +40℃；c) 空气相对湿度不大于95%（在25℃时）；d) 在无强烈震动和冲击振动的地方；e)与垂直面的安装倾斜度不超过15°；f)含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气。

Q/JM 山西晋城无烟煤矿业集团有限责任公司企业标准Q/JM XXXXX—XXXX矿用隔爆型照明信号综合保护装置使用规范XXXX - XX - XX发布XXXX - XX – XX试行目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 基本要求 (1)前言本标准按GB/《标准化工作导则第一部分：标准的结构和编写》的要求进行编写。

本标准由晋煤集团专家委员会提出。

本标准由晋煤集团机电与自动化专业委员会归口。

本标准起草单位：晋煤集团机电设备处。

本标准主要起草人：张志飞矿用隔爆型照明信号综合保护装置使用规范1 范围本规范规定了煤矿井下隔爆型照明信号综合保护装置使用要求。

本规范适用于晋煤集团所有矿井。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

MT/T 1123-2011 矿用隔爆型照明信号综合保护装置煤矿安全规程3 基本要求3.1 对短路保护定值不可调的照明综保使用要求3.1.1 对、4kVA照明综保使用要求a)照明短路保护距离应符合以下规定照明短路保护距离b)信号短路保护距离应符合以下规定表1 信号短路保护距离3.1.2 对10kVA照明综保使用要求a)照明短路保护距离应符合以下规定表2 照明短路保护距离b)信号短路保护距离应符合以下规定表3 信号短路保护距离c)照明负荷干线电缆截面不得小于4mm2，可以在干线电缆上串接三通，用2.5mm2信号线引入灯具，引线距离不得超过10米。

3.2 对短路保护定值可调的新型照明综保使用要求3.2.1 各单位应逐步推广使用保护定值可调的新型照明综保，增加照明综保短路保护距离，满足现场使用需求。

3.2.2 使用短路保护定值可调的照明综保时，应按负荷大小对照明短路保护电流进行整定，按末端两相最小短路电流进行校验，末端两相最小短路电流必须大于短路保护电流整定值的倍（即灵敏系数不小于），且不小于7A。

使用说明书矿用隔爆型照明信号综合保护装置电光防爆科技(上海)有限公司二OO六年四月一日前言欢迎使用WZB-7型照明信号综合保护控制设备。

本说明书介绍了该设备的特点和先进性，以及应用范围、安装接线、操作维护等内容。

对本设备的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。

对于WZB-7型微机保护装置一些重要操作，如定值修改、运行模式等，均设有授权密码，请用户注意。

如不按本说明书的要求进行操作，则有可能造成不良后果。

对本说明书如有疑问或有本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。

适用范围1、用途本装置为煤矿井下127V照明及信号负载的供电、电源控制以及漏电保护等综合防爆电气设备。

可以取代现有的2.5KV A或4KV A干式变压器及手动防爆开关的多体控制方式。

WZB-7/1140/660/380型矿用隔爆型智能化照明信号综合保护装置的主要特点：WZB-7型微机监控保护装置（简称WZB-7）是新型高性能系列微机控制保护产品之一，主要应用于工业系统交流50Hz,标称电压在380V及以上电网中，提高供电电压可靠性的控制装置。

本装置以16位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。

采用多种抗干扰措施，使装置具有极高的抗干扰能力。

在装置的设计上，采用标准化、模块化硬件设计，高精度的A／D转换，电源为AC50～265V。

在用户介面上，采用大屏幕液晶，汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，有效地防止了误操作的发生。

装置能存贮两套定值，并可在线查询、修改，分别完成双路风机的独立保护，使设备的功能更复杂更强大，用户的工作更简单。

具备事件顺序记录、及事件、遥测、遥信远传等功能。

具备完备的自检功能，故障定位到主要芯片。

装置分别配有带隔离RS-485/ RS-232标准异步通讯接口，通讯方式可采用通信电缆线。

矿用隔爆型照明信号综合保护装置技术要求一、物资名称及规格型号二、使用范围及环境1.满足煤矿井下防爆要求，有甲烷混合气体和煤尘，具有爆炸性危险的煤矿矿井中。

2.最高气温+40℃，最低气温-5℃；空气相对湿度不超过95%（+25℃）。

三、主要技术参数及要求1.额定电压：1140/660V；额定容量：4.0KV A。

2.适用于在交流50Hz，电压1140（660）V中性点不接地的供电系统中，提供煤矿井下127V电压等级照明及信号负载的供电、电源控制。

3.具有微机监控和智能保护功能，智能化综合保护器以高性能单片机为核心，良好的人机交互界面，中文液晶显示、菜单操作、漏电试验、保护整定、故障查询等功能。

4.接线工艺标准，接线腔和本体腔内有（有电危险）警示牌。

5.隔爆面要采用可靠的磷化处理，配带的所有螺栓必须为镀锌螺栓，配带金属挡圈、挡板厚度不小于2mm。

四、证件及标识要求1.技术资料：（1）有煤安证；（2）产品合格证；（3）说明书；（4）防爆合格证等证件（另含电子版说明书及证件一份）。

2.开关外壳防爆标识、设备铭牌、“MA”标志（安标证号）清晰准确，应采用耐腐蚀、耐磨损的材料制成，并固定在设备明显位置，便于查看。

五、包装及运输要求1.包装要求：符合国家包装标准或行业标准包装，有利于保护产品，并满足绿色环保要求。

2.运输方式：汽运到货，供应商应承担运输过程中造成的人员伤害及货物安全风险责任，保证产品在运输过程中及产品质量本身不会对环境造成污染。

六、供货及售后服务要求质保期为12个月，在质保期内，因乙方产品质量问题造成的损坏由乙方无偿负责维修或更换；因甲方使用等原因造成的设备损坏，由甲方通知乙方派人处理，甲方承担费用。

交货日期及地点：签订合同后30日内完成设备制作交货。

使用说明书矿用隔爆型照明信号综合保护装置苏兵电光防爆科技(上海)有限公司二OO六年四月一日前言欢迎使用WZB-7型照明信号综合保护控制设备。

本说明书介绍了该设备的特点和先进性，以及应用范围、安装接线、操作维护等内容。

对本设备的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。

对于WZB-7型微机保护装置一些重要操作，如定值修改、运行模式等，均设有授权密码，请用户注意。

如不按本说明书的要求进行操作，则有可能造成不良后果。

对本说明书如有疑问或有本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。

适用范围1、用途本装置为煤矿井下127V照明及信号负载的供电、电源控制以及漏电保护等综合防爆电气设备。

可以取代现有的2.5KV A或4KV A干式变压器及手动防爆开关的多体控制方式。

WZB-7/1140/660/380型矿用隔爆型智能化照明信号综合保护装置的主要特点：WZB-7型微机监控保护装置（简称WZB-7）是新型高性能系列微机控制保护产品之一，主要应用于工业系统交流50Hz,标称电压在380V及以上电网中，提高供电电压可靠性的控制装置。

本装置以16位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。

采用多种抗干扰措施，使装置具有极高的抗干扰能力。

在装置的设计上，采用标准化、模块化硬件设计，高精度的A／D转换，电源为AC50～265V。

在用户介面上，采用大屏幕液晶，汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，有效地防止了误操作的发生。

装置能存贮两套定值，并可在线查询、修改，分别完成双路风机的独立保护，使设备的功能更复杂更强大，用户的工作更简单。

具备事件顺序记录、及事件、遥测、遥信远传等功能。

具备完备的自检功能，故障定位到主要芯片。

装置分别配有带隔离RS-485/ RS-232标准异步通讯接口，通讯方式可采用通信电缆线。
