矿用照明综保工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII矿用照明综保工作原理简介ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置（以下简称为装置）为煤矿井下127V照明及信号负载供电同时对有关线路及负载进行短路、漏电保护及漏电闭锁。
本装置适用于具有爆炸性气体（甲烷）和煤尘的矿井下，在交流50HZ、电压至660V的线路中，为井下127V照明及信号负载供电，取代现在2.5KVA或40KVA干式变压器及手动防爆开关的多体控制方式。
下面结合电气原理图介绍一下其工作原理：1、元件介绍2、电气原理本装置电气线路主要由主电路和控制、保护电路组成；2.1 主电路：由隔离开关1K、一次熔断器1RD、2RD，主变压器ZB，二次熔断器3RD、4RD，交流接触器CJ 等器件组成。
2.2 控制电路：由接触器CJ线圈，送电按钮QA，停电按钮TA控制继电器常闭接点J1等组成。
装置投入工作时，首先闭合1K，使主变压器ZB及控制变压器KB有电工作，发光二级管LED3(绿色)通电发光。
在127网络(负载侧)无漏电状态下可按合送电按钮QA，给CJ线圈通电，CJ 吸合主接点CJ1~3闭合，127V网络负荷得电工作。
停止工作时，可按合TA，使CJ断电释放，断开主接点。
2.3 保护电路：主要有保护插件实现2.3.1 稳压电源：由控制变压器KB，经保护插件输出18V直流电压，作为保护电路的稳压电源。
2.3.2 照明短路保护电路：正常运行时，电流传感信号电压(该电压为电流传感器LH1、LH2二次输出整流，滤波后的电压值)不足以使保护插件动作。
当照明负载任意二相发生短路时，保护插件动作，继电器J吸合，使控制回路J1接点断开，切断主电路。
同时发光二极管LED1(红色)给出信号指示。
2.3.3 信号短路保护电路：正常运行时电流传感信号电压(该电压为电流传感路LH3二次输出整流，滤波后的电压值)不足以使保护插件动作。

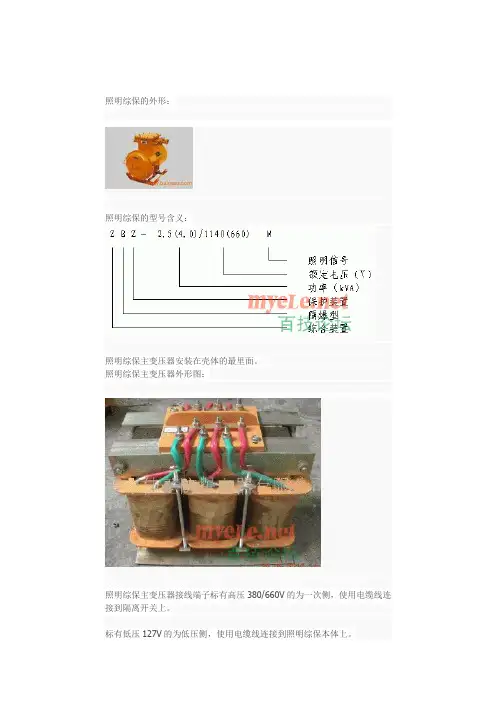

照明综保的外形：照明综保的型号含义：照明综保主变压器安装在壳体的最里面。
照明综保主变压器外形图：照明综保主变压器接线端子标有高压380/660V的为一次侧，使用电缆线连接到隔离开关上。
标有低压127V的为低压侧，使用电缆线连接到照明综保本体上。
现在给出一个照明综保变压器与本体的连接示意图。
下帖我们讲照明综保主回路工作原理。
点击下图可放大。
我们先来看看照明综保的电路图（点击图片可放大），看上去，这个电路图有点复杂。
其实，如果你不去修综保插件，照明综保和QBZ-80开关原理差不多，甚至说比80开关还简单。
在这个开关讲解的过程中，我会先把综保作为一个整体进行讲解。
这样分析起来就比较简单了。
等大家熟悉了之后，再来讲保护插件的工作原理。
就像我讲80开关原理时使用的方法一样，由浅至深，逐步讲解，争取让每位坛友都能看懂，学会。
上面这张图就是照明综保的主回路，你可以对照上一贴主变压器连接图来看这张图。
电源接线柱（在接线室内）L1、L2、L3（多数开关标识的是X1、X2、X3）连接到隔离开关上，隔离开关的出来之后，通过两个熔断器连接到主变压器的一次侧。
这样，当合上隔离开关，主变压器的一次侧得电，在二次侧就会感应出127V的电源。
这个127V的电源在通过两个熔断器FU3、FU4连接到交流接触器上，从交流接触器出来，接到负载接线柱U、V、W（多数开关标示为Za、Zb、Zc)同时从W相分出一根线，为Xa，从V 相分出一根，为Xb。
U、V、W、Xa、Xb就是接线室内的5个负载小接线柱。
U、V、W是接照明灯用的，Xa、Xb是接信号用的。
当按下启动按钮（为了简化，图中未标出），交流接触器KM吸合。
照明或信号负载就会得到电源工作。
当按下停止按钮，交流接触器KM断为了简化原理图，让初学者更容易理解，我们先省略综保插件内部的工作原理。
有的坛友也许会问，不学综保插件的工作原理，怎么维修呀。
其实是一样，我们可以把综保插件看做一个整体，只需要了解他的功能，一样可以修好照明综保。

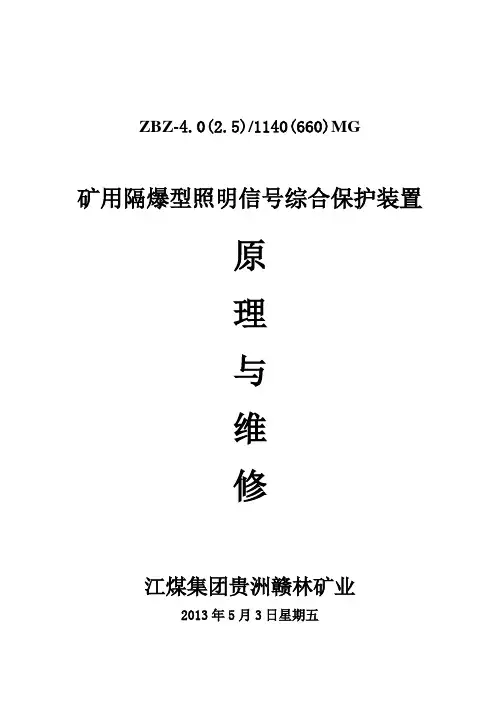

ZBZ-4.0(2.5)/1140(660)MG矿用隔爆型照明信号综合保护装置原理与维修江煤集团贵洲赣林矿业2013年5月3日星期五一、概述1、型号意义Z B Z- □/ □M G可控硅照明信号额定电压(V)功率(kV A)保护装置隔爆型号综合装置1.1型号：Z B Z — 4.0（2.5）/1140（660)MGZ B Z — 4.0（2.5）/660（380)MG二、技术特征1、主变压器（干式）参数2、照明短路保护参数3、信号短路保护参数4、照明短路保护时间小于250ms；信号短路保护时间小于400ms；漏地保护动作时间小于250ms；5、漏地电阻整定值 2±20%KΩ；6、漏地闭锁电阻动作值 4±20%KΩ；7、电缆绝缘危险指示值 10KΩ±2KΩ；8、工作电压允许波动范围 85%～110%。
9、防爆形式：矿用隔爆型防爆标志：EXdⅠ三、主要元件作用1、隔离开关1K：正常情况下作隔离电源之用，不允许带负荷操作。
2、一次熔断器1RD、2RD：对主变压器作短路保护。
3、二次熔断器3RD、4RD：127V系统后备保护。
4、控制电路熔断器5RD：保护控制变压器。
5、双向可控硅2K：用于控制127V负荷的通断。
6、电流互感器LH1、LH2：用于照明系统保护取样。
7、电流互感器LH3：用于127V信号系统短路保护取样。
8、主变压器ZB：127V电源。
9、控制变压器：保护系统的低压电源。
10、电子线路插件：由保护电路电子元件组成，用实现装置的各项保护功能。
11、控制试验按钮QA、TA：用于控制负荷的接入和分断，以及试验保护功能是否正常。
12、发光二极管LED1-5：用于正常工作及故障状态指示。
13、直流继电器J：作为保护电路终端执行元件。
四、电气原理ZBZ-4.0(2.5)/1140(660)MG电气线路分主电路、控制电路、保护电路组成。
（一）、主电路：由隔离开关1K、一次熔断器1RD、2RD、主变压器ZB、二次熔断器3RD、4RD、双向可控硅2K主接点等部件组成。

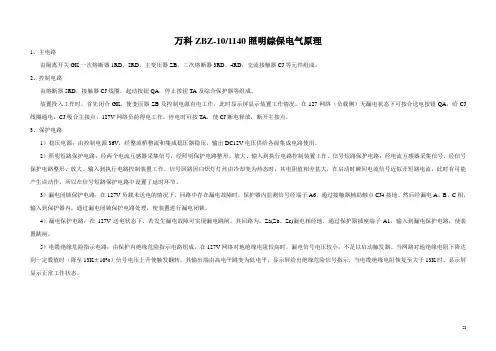

万科ZBZ-10/1140照明综保电气原理1、主电路由隔离开关GK一次熔断器1RD、2RD，主变压器ZB，二次熔断器3RD、4RD，交流接触器CJ等元件组成。
2、控制电路由熔断器5RD，接触器CJ线圈，起动按钮QA，停止按钮TA及综合保护器等组成。
装置投入工作时，首先闭合GK，使变压器ZB及控制电源有电工作，此时显示屏显示装置工作情况。
在127网络（负载侧）无漏电状态下可按合送电按钮QA，给CJ 线圈通电，CJ吸合主接点，127V网络负荷得电工作。
停电时可按TA，使CJ断电释放，断开主接点。
3、保护电路1）稳压电源：由控制电源36V，经整流桥整流和集成稳压器稳压，输出DC12V电压供给各级集成电路使用。
2）照明短路保护电路：经两个电流互感器采集信号，经照明保护电路整形、放大、输入到执行电路控制装置工作。
信号短路保护电路：经电流互感器采集信号，经信号保护电路整形、放大、输入到执行电路控制装置工作。
信号回路因白炽灯灯丝由冷却变为热态时，其电阻值相差甚大，在启动时瞬间电流信号近似开短路电流，此时有可能产生误动作，所以在信号短路保护电路中设置了延时环节。
3）漏电闭锁保护电路：在127V负载未送电的情况下，回路中存在漏电故障时，保护器内监测信号经端子A6，通过接触器辅助触点CJ4接地。
然后经漏电A、B、C相，输入到保护器内，通过漏电闭锁保护电路处理，使装置进行漏电闭锁。
4）漏电保护电路：在127V送电状态下，若发生漏电故障可实现漏电跳闸，其回路为，Za(Zb、Zc)漏电相经地，通过保护器插座端子A1，输入到漏电保护电路，使装置跳闸。
5）电缆绝缘危险指示电路：由保护内绝缘危险指示电路组成。
在127V网络对地绝缘电阻较高时，漏电信号电压较小，不足以启动触发器。
当网路对地绝缘电阻下降达到一定数值时（降至13K±10%）信号电压上升使触发翻转，其输出端由高电平跳变为低电平，显示屏给出绝缘危险信号指示，当电缆绝缘电阻恢复至大于13K时，显示屏显示正常工作状态。
ZBZ-2.5(4)照明信号综合保护装置原理与维修百技网出品我们先来看看照明综保的电路图（点击图片可放大），看上去，这个电路图有点复杂。
其实，如果你不去修综保插件，照明综保和QBZ-80开关原理差不多，甚至说比80开关还简单。
在这个开关讲解的过程中，我会先把综保作为一个整体进行讲解。
这样分析起来就比较简单了。
等大家熟悉了之后，再来讲保护插件的工作原理。
就像我讲80开关原理时使用的方法一样，由浅至深，逐步讲解，争取让每位坛友都能看懂，学会。
上面这张图就是照明综保的主回路，你可以对照上一贴主变压器连接图来看这张图。
电源接线柱（在接线室内）L1、L2、L3（多数开关标识的是X1、X2、X3）连接到隔离开关上，隔离开关的出来之后，通过两个熔断器连接到主变压器的一次侧。
这样，当合上隔离开关，主变压器的一次侧得电，在二次侧就会感应出127V的电源。
这个127V的电源在通过两个熔断器FU3、FU4连接到交流接触器上，从交流接触器出来，接到负载接线柱U、V、W（多数开关标示为Za、Zb、Zc)同时从W相分出一根线，为Xa，从V相分出一根，为Xb。
U、V、W、Xa、Xb就是接线室内的5个负载小接线柱。
U、V、W是接照明灯用的，Xa、Xb是接信号用的。
当按下启动按钮（为了简化，图中未标出），交流接触器KM吸合。
照明或信号负载就会得到电源工作。
当按下停止按钮，交流接触器KM断开，负载停止工作。
这就是照明综保的主回路工作原理，很简单。
众位坛友先把这个搞清楚了，下一贴，我们将综合保护器的控制回路，也就是按启动按钮，交流接触器KM是如何吸合的。
ZBZ-2.5(4)M照明综保控制回路工作原理上一贴，讲了照明综保的主回路，这一贴讲控制回路。
为了简化原理图，让初学者更容易理解，我们先省略综保插件内部的工作原理。
有的坛友也许会问，不学综保插件的工作原理，怎么维修呀。
其实是一样，我们可以把综保插件看做一个整体，只需要了解他的功能，一样可以修好照明综保。
使用说明书矿用隔爆型照明信号综合保护装置苏兵电光防爆科技(上海)有限公司二OO六年四月一日前言欢迎使用WZB-7型照明信号综合保护控制设备。
本说明书介绍了该设备的特点和先进性，以及应用范围、安装接线、操作维护等内容。
对本设备的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。
对于WZB-7型微机保护装置一些重要操作，如定值修改、运行模式等，均设有授权密码，请用户注意。
如不按本说明书的要求进行操作，则有可能造成不良后果。
对本说明书如有疑问或有本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。
适用范围1、用途本装置为煤矿井下127V照明及信号负载的供电、电源控制以及漏电保护等综合防爆电气设备。
可以取代现有的2.5KV A或4KV A干式变压器及手动防爆开关的多体控制方式。
WZB-7/1140/660/380型矿用隔爆型智能化照明信号综合保护装置的主要特点：WZB-7型微机监控保护装置（简称WZB-7）是新型高性能系列微机控制保护产品之一，主要应用于工业系统交流50Hz,标称电压在380V及以上电网中，提高供电电压可靠性的控制装置。
本装置以16位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。
采用多种抗干扰措施，使装置具有极高的抗干扰能力。
在装置的设计上，采用标准化、模块化硬件设计，高精度的A／D转换，电源为AC50～265V。
在用户介面上，采用大屏幕液晶，汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，有效地防止了误操作的发生。
装置能存贮两套定值，并可在线查询、修改，分别完成双路风机的独立保护，使设备的功能更复杂更强大，用户的工作更简单。
具备事件顺序记录、及事件、遥测、遥信远传等功能。
具备完备的自检功能，故障定位到主要芯片。
装置分别配有带隔离RS-485/ RS-232标准异步通讯接口，通讯方式可采用通信电缆线。
ZBZ-2.5(4.0)MG矿用隔爆型照明信号综合保护装置使用说明书南京双京电器有限责任公司本产品可执行Q/320123LFC03-2006、JB6312-1992的标准，说明书严格按照GB9969.1的要求编写，防爆性能应符合GB3836-2000的规定。
一、概述1、用途本装置适用于煤矿井下127V照明及信号负载的电源控制，是一种新型的照明信号综合保护装置，该产品电源与负载的通断采用大功率交流固态继电器，电路通断无机械振动、无火花、无电磁干扰、性能稳定、安全可靠，使用寿命长。
并具有短路，漏地保护以及电缆绝缘监测功能。
本装置是旧式2.5KVA、4KVA照明信号综合保护装置的换代产品。
该装置本体与壳体连接采用插接式，便于安装调试和维修。
2、适用条件（1）海拔高度不超过2000m；（2）周围介质温度不高于+40℃,不低于-20℃；（3）周围空气的相对湿度不大于95%(+25℃时)；（4）在无强烈颠波振动以及垂直斜度不超过15度的地方；（5）在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；（6）可用于有甲烷和煤尘爆炸危险的矿井中；3、型号意义Z B Z-2.5(4.0)/1140(660,380) MG无触点照明信号额定电压(V)功率(KVA)保护装置隔爆型综合装置一、技术特征1、主变压器（干式）参数2、照明短路保护参数3、信号短路保护参数4、照明短路保护时间小于250ms；信号短路时间小于400ms；漏地保护动作时间小于250ms；5、漏地电阻整定值1.5KΩ(1.5-3KΩ可调);6、漏地闭锁电阻动作值3KΩ±1KΩ；7、电缆绝缘危险指示值10KΩ±2KΩ；8、工作电压允许波动范围±15%；三、结构概述本综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。
壳盖与壳体采用转盖止口结构。
外壳上有一接线箱作为引进和引出电缆用。
外壳右侧装有操作隔离开关的手柄和检验短路、漏电保护系统是否有效的试验按钮。

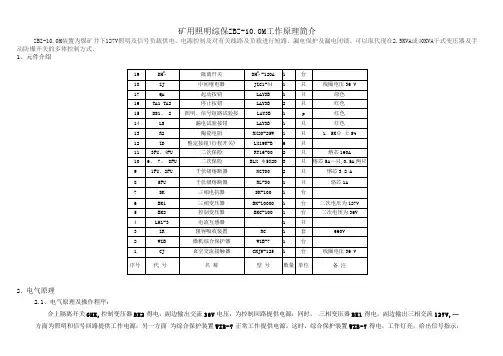

矿用照明综保ZBZ-10.0M工作原理简介ZBZ-10.0M装置为煤矿井下127V照明及信号负载供电、电源控制及对有关线路及负载进行短路、漏电保护及漏电闭锁。
可以取代现在2.5KVA或40KVA干式变压器及手动防爆开关的多体控制方式。
1、元件介绍2、电气原理2.1、电气原理及操作程序：合上隔离开关GHK,控制变压器BK2得电，副边输出交流36V电压，为控制回路提供电源；同时，三相变压器BK1得电，副边输出三相交流127V,—方面为照明和信号回路提供工作电源；另一方面为综合保护装置WZB-7正常工作提供电源。
这时，综合保护装置WZB-7得电，工作灯亮，给出信号指示，进行各项功能的自检。
若线路正常，其保护结点K1闭合，为起动作好准备。
按下起动按钮QA，中间继电器ZJ得电吸合，其常开触点闭合，常闭触点断开。
于是，真空接触器CJ得电吸合并自保。
合位灯亮，给出相应的信号指示。
127V主线路接通，照明和信号回路正常工作。
按停止按钮TA,切断控制回路，中间继电器ZJ释放，真空接触器CJ跳闸。
合位和事件灯熄灭，工作灯亮，给出相应的信号指示。
127V主线路断开，照明和信号回路被切断。
2.2、电气原理见附图2.3 动作试验电路2.3.1 短路动作试验按合短试按钮，DS2闭合，保护器动作，K1、K1K（CB1）断开，中间继电器断电，触点ZJ1-1断开，真空接触器断电，主接触器断开，综保断电动作。
2.3.2 漏电动作试验按合漏试按钮，LS闭合, 保护器动作，K1、K1K（CB1）断开，中间继电器断电，触点ZJ1-1断开，真空接触器断电，主接触器断开，综保断电动作。
使用说明书矿用隔爆型照明信号综合保护装置苏兵电光防爆科技(上海)有限公司二OO六年四月一日前言欢迎使用WZB-7型照明信号综合保护控制设备。
本说明书介绍了该设备的特点和先进性，以及应用范围、安装接线、操作维护等内容。
对本设备的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。
对于WZB-7型微机保护装置一些重要操作，如定值修改、运行模式等，均设有授权密码，请用户注意。
如不按本说明书的要求进行操作，则有可能造成不良后果。
对本说明书如有疑问或有本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。
适用范围1、用途本装置为煤矿井下127V照明及信号负载的供电、电源控制以及漏电保护等综合防爆电气设备。
可以取代现有的2.5KV A或4KV A干式变压器及手动防爆开关的多体控制方式。
WZB-7/1140/660/380型矿用隔爆型智能化照明信号综合保护装置的主要特点：WZB-7型微机监控保护装置（简称WZB-7）是新型高性能系列微机控制保护产品之一，主要应用于工业系统交流50Hz,标称电压在380V及以上电网中，提高供电电压可靠性的控制装置。
本装置以16位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。
采用多种抗干扰措施，使装置具有极高的抗干扰能力。
在装置的设计上，采用标准化、模块化硬件设计，高精度的A／D转换，电源为AC50～265V。
在用户介面上，采用大屏幕液晶，汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，有效地防止了误操作的发生。
装置能存贮两套定值，并可在线查询、修改，分别完成双路风机的独立保护，使设备的功能更复杂更强大，用户的工作更简单。
具备事件顺序记录、及事件、遥测、遥信远传等功能。
具备完备的自检功能，故障定位到主要芯片。
装置分别配有带隔离RS-485/ RS-232标准异步通讯接口，通讯方式可采用通信电缆线。
ZBZ-2.5(4.0)M矿用隔爆型照明信号综合保护装置使用说明书南京双京电器有限责任公司本产品可执行Q/320123LFC03-2006、JB6312-1992的标准，说明书严格按照GB9969.1的要求编写，防爆性能应符合GB3836-2000的规定。
一、概述1、用途本装置是适用于煤矿井下127V照明及信号负载的电源控制，它是一种新型无触点照明综合保护装置，该产品性能安全可靠，使用寿命长。
并具有短路，漏电保护及电缆绝缘指示综合性保护功能的隔爆型电气设备。
本装置可以代替旧式2.5KVA、4KVA干式变压器及手动隔爆开关的多体控制方式。
该装置本体与壳体连接采用插接式，便于安装调试和维修。
2、适用条件（1）海拔高度不超过2000m；（2）周围介质温度不高于+40℃,不低于-20℃；（3）周围空气的相对温度不大于95%(+25%时)；（4）在无强烈颠波振动以及垂直斜度不超过15度的地方；（5）在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；（6）可用于有甲烷和煤尘爆炸危险的矿井中；3、型号意义Z B Z -2.5(4.0)/1140(660,380) M照明信号额定电压(V)功率(KVA)保护装置隔爆型综合装置一、技术特征1、主变压器（干式）参数项目单位ZBZ-2.5 ZBZ-4 额定容量KVA 2.5 4额定电压V 1140，660，380/133 1140,660,380/133 额定电流 A 1.27，2.49，3.79/10.85 2.02,3.49,5.8/17.36 接线方式Y，△/△Y，△/△允许温升℃85 85绝缘等级 B B2、照明短路保护参数电缆截面M保护距离（m）ZBZ-2.5电流整定值11AZBZ-4电流整定值5.5A6 1800 18004 1500 14002.5 1100 8501.5 750 6001 500 400 3、信号短路保护参数电缆截面M保护距离（m）ZBZ-2.5电流整定值4.5AZBZ-4电流整定值5.5A6 1800 18004 1500 14002.5 1100 8501.5 750 6001 500 4004、照明短路保护时间小于250ms；信号短路时间小于400ms；漏地保护动作时间小于250ms；5、漏地电阻整定值1.5KΩ (1.5-3KΩ可调);6、漏地闭锁电阻动作值3KΩ±1KΩ；7、电缆绝缘危险指示值10KΩ±2KΩ；8、工作电压允许波动范围±15%；三、结构概述本综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。
ZBZ-2.5(4.0)M矿用隔爆型照明信号综合保护装置使用说明书南京双京电器有限责任公司本产品可执行Q/320123LFC03-2006、JB6312-1992的标准，说明书严格按照GB9969.1的要求编写，防爆性能应符合GB3836-2000的规定。
一、概述1、用途本装置是适用于煤矿井下127V照明及信号负载的电源控制，它是一种新型无触点照明综合保护装置，该产品性能安全可靠，使用寿命长。
并具有短路，漏电保护及电缆绝缘指示综合性保护功能的隔爆型电气设备。
本装置可以代替旧式2.5KVA、4KVA干式变压器及手动隔爆开关的多体控制方式。
该装置本体与壳体连接采用插接式，便于安装调试和维修。
2、适用条件（1）海拔高度不超过2000m；（2）周围介质温度不高于+40℃,不低于-20℃；（3）周围空气的相对温度不大于95%(+25%时)；（4）在无强烈颠波振动以及垂直斜度不超过15度的地方；（5）在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；（6）可用于有甲烷和煤尘爆炸危险的矿井中；3、型号意义Z B Z -2.5(4.0)/1140(660,380) M照明信号额定电压(V)功率(KVA)保护装置隔爆型综合装置一、技术特征1、主变压器（干式）参数项目单位ZBZ-2.5 ZBZ-4 额定容量KVA 2.5 4额定电压V 1140，660，380/133 1140,660,380/133 额定电流 A 1.27，2.49，3.79/10.85 2.02,3.49,5.8/17.36 接线方式Y，△/△Y，△/△允许温升℃85 85绝缘等级 B B2、照明短路保护参数电缆截面M保护距离（m）ZBZ-2.5电流整定值11AZBZ-4电流整定值5.5A6 1800 18004 1500 14002.5 1100 8501.5 750 6001 500 400 3、信号短路保护参数电缆截面M保护距离（m）ZBZ-2.5电流整定值4.5AZBZ-4电流整定值5.5A6 1800 18004 1500 14002.5 1100 8501.5 750 6001 500 4004、照明短路保护时间小于250ms；信号短路时间小于400ms；漏地保护动作时间小于250ms；5、漏地电阻整定值1.5KΩ (1.5-3KΩ可调);6、漏地闭锁电阻动作值3KΩ±1KΩ；7、电缆绝缘危险指示值10KΩ±2KΩ；8、工作电压允许波动范围±15%；三、结构概述本综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。
ZBZ -2.5(4.0) M矿用隔爆照明信号综合保护装置使用说明书执行标准:MT828-1999八达电气目录一、用途及适用范围————————————————————— 3二、技术特征———————————————————————— 3三、构造概述———————————————————————— 4四、电气原理———————————————————————— 5五、产品运输及保管————————————————————8六、安装、使用与修理———————————————————8七、故障分析与排解————————————————————9八、订货须知————————————————————————9一、用途及适用范围1.1产品特点：本装置用于煤矿井下127V 照明及信号负载的供电、电流掌握以及短路、漏电保护等综合防爆电气设备。
可以取代现有的2.5KVA 或4KVA 干式变压器及手动防爆开关的多体掌握方式。
1.2主要用途及适用范围：本装置适用于煤矿井下爆炸性气体的环境中，在沟通50Hz，电压至660V 或380V 的供电线路中，为127V 照明及信号负载的电源。
1.3品种规格：按变压器额定容量分。
1.3.1变压器额定容量为2.5Kv A。
1.3.2变压器额定容量为4.0Kv A。
1.3.3防爆型式：矿用隔爆型防爆标志：ExdI1.4型号及其含义：Z B Z —/ 660(380) M1.5适合于条件：1.5.1环境大气压力80~110kPa；1.5.2海拔高度不超过1000米；1.5.3 四周温度-5℃~+40℃；1.5.4四周空气的相对湿度不大于95%(20±5℃时)；1.5.5在无猛烈颠簸振动以及垂直倾斜不超过15度的地方；1.5.6在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；1.5.7可用于煤尘和瓦斯危急的矿井中；1.5.8在无滴水及其它液体浸入的地方；1.5.9安装类别：Ⅲ环境污染等级3 级；二、技术特征和主要参数：2.1电源额定频率：50Hz；2.2装置为长期工作制；2.3主要技术性能；2.3.1主变压器根本参数，联接组及接线形式，见表一型号 ZBZ-2.5 ZBZ-4.0照明短路动作时间 S≤0.1 ≤0.1信号短路动作时间 S漏电保护动作时间S≤0.4 ≤0.25 ≤0.4≤0.25表一2.4 照明信号电缆短路保护距离，见表二表二选用电缆截面 mm 2照明电缆保护距离 mZBZ-4.0 ZBZ-2.5 信号电缆保护距离 m ZBZ-4.0 ZBZ-2.52.5 短路及漏电保护动作特性，见表三、表四表三型号 ZBZ-2.5 ZBZ-4.0漏电电阻整定 (单相)K Ω 1.5~2.5表四 漏电闭锁动作值 (单相)K Ω3~4电缆绝缘危急指示值(单相)K Ω10±22.6 外型尺寸：见图 1、见图 22.6.1 外形尺寸：480×625×630(4.0KvA)480×490×630(2.5KvA)2.6.2 整机重量：95kg(2.5KvA)128kg(4.0KvA)三、构造概述3.1 总体构造综合装置的隔爆外壳为圆筒形，具有凸出的底和盖，壳盖与壳身承受转盖止口构造。
ZBZ-4.0井下照明综保装置控制原理及设计改进武荣峰【摘要】ZBZ-4.0井下照明综合保护装置广泛应用于煤矿开采工程中的照明和信号设备保护,但其具有保护系统回路损坏失效的情况下也能够正常启动供电系统的缺陷,这就给整个电路系统带来很大的安全隐患,提出了一套保护电路板窜连在保护回路之中的设计方案,通过对保护线路失效原因进行分析及对交流接触器保护回路的改进,得出如果保护系统回路失效和损坏,那么线路的控制交流接触器就不能够再吸合导通,从而达到保护线路的目的.【期刊名称】《机械研究与应用》【年(卷),期】2018(031)006【总页数】3页(P176-178)【关键词】照明;综保;控制;交流接触器;继电器【作者】武荣峰【作者单位】西山煤电有限公司马兰矿,山西古交 030205【正文语种】中文【中图分类】TD630 引言随着煤矿井下作业供电线路的不断发展，井下电路也不断向复杂化、集成化发展，其带来的危险性也在增加，所以对线路的保护措施的可靠性要求就非常的重要，必须找出保护系统中的缺陷，不断改进才能让保护设备正真发挥其保护作用，让整个煤矿的电路系统在安全、可靠的环境下运行。
在长期的使用中发现ZBZ-4.0井下照明综合保护装置存在一定的缺陷，笔者通过原理分析找出缺陷存在的原因，并通过科技手段将其改进。
1 使用情况及存在问题井下隔爆型ZBZ-4.0照明信号综合保护装置，输出127V电源，可用于煤矿照明供电，也可作为信号负载的供电设备，而且拥有漏电保护和短路保护功能。
其系统控制原理图如图1所示，其主要结构由保护回路系统、主回路系统和控制回路系统等几个关键部分组成，其中保护回路系统分为漏电保护电路、照明短路保护电路、电缆绝缘监测保护电路、信号短路保护电路等。
《煤矿安全规程》中有相关条例规定：煤矿信号系统和照明系统，需使用拥有漏电、短路、过载保护的照明信号综合保护系统进行实时监测，并加以电路保护[1]。
所以ZBZ-4.0照明信号综合保护装置完全符合《煤矿安全规程》条例中规定的煤矿井下使用要求，但此保护系统在井下生产应用中，总是会发生保护插件失灵或脱落后继续将闸门闭合送电事件，这样整个系统的保护功能就完全失效，这种现象的发生具有很强的隐蔽性，也给整个照明和信号系统带来重大安全隐患，其实这与《煤矿安全规程》中的相关规定产生了重大偏离，由此判定ZBZ-4.0照明信号综合保护装置存在重大功能缺陷，在结构和功能上需要进行改进[2]。

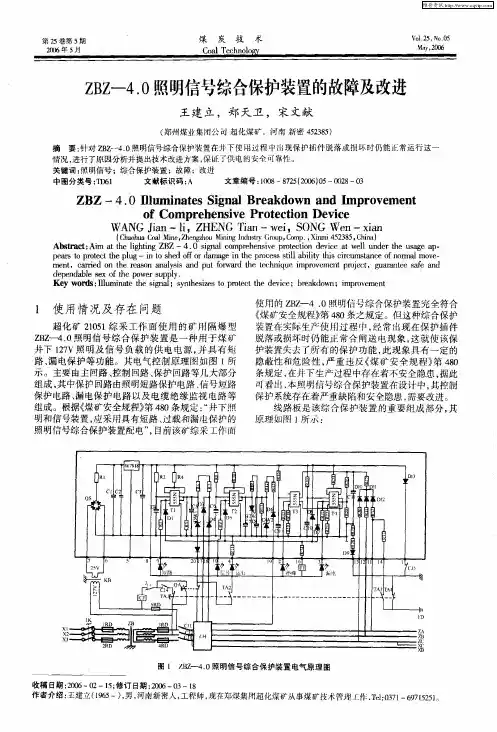

ZBZ—4.0照明信号综合保护装置的故障及改进
王建立;郑天卫;宋文献
【期刊名称】《煤炭技术》
【年(卷),期】2006(25)5
【摘要】针对ZBZ—4.0照明信号综合保护装置在井下使用过程中出现保护插件脱落或损坏时仍能正常运行这一情况,进行了原因分析并提出技术改进方案,保证了供电的安全可靠性。
【总页数】3页(P28-30)
【关键词】照明信号;综合保护装置;故障;改进
【作者】王建立;郑天卫;宋文献
【作者单位】郑州煤业集团公司超化煤矿
【正文语种】中文
【中图分类】TD61
【相关文献】
1.ZBZ-8M 矿用隔爆型照明信号综合保护装置在超化煤矿研究与应用 [J], 刘员生;王昭阳
2.ZBZ-4型照明信号综合保护装置的改进措施 [J], 黄翠柏
3.浅析ZBZ1-
4.0/660M型综合保护装置照明短路保护 [J], 卢彦山;黄超;苗盛坤
4.关于 ZBZ-4型照明信号综合保护装置的改进措施 [J], 赵书阁
5.ZBZ-4.0井下照明综保装置控制原理及设计改进 [J], 武荣峰
因版权原因，仅展示原文概要，查看原文内容请购买。
照明综保的外形：照明综保的型号含义：照明综保主变压器安装在壳体的最里面。
照明综保主变压器外形图：照明综保主变压器接线端子标有高压380/660V的为一次侧，使用电缆线连接到隔离开关上。
标有低压127V的为低压侧，使用电缆线连接到照明综保本体上。
现在给出一个照明综保变压器与本体的连接示意图。
下帖我们讲照明综保主回路工作原理。
点击下图可放大。
我们先来看看照明综保的电路图（点击图片可放大），看上去，这个电路图有点复杂。
其实，如果你不去修综保插件，照明综保和QBZ-80开关原理差不多，甚至说比80开关还简单。
在这个开关讲解的过程中，我会先把综保作为一个整体进行讲解。
这样分析起来就比较简单了。
等大家熟悉了之后，再来讲保护插件的工作原理。
就像我讲80开关原理时使用的方法一样，由浅至深，逐步讲解，争取让每位坛友都能看懂，学会。
上面这张图就是照明综保的主回路，你可以对照上一贴主变压器连接图来看这张图。
电源接线柱（在接线室内）L1、L2、L3（多数开关标识的是X1、X2、X3）连接到隔离开关上，隔离开关的出来之后，通过两个熔断器连接到主变压器的一次侧。
这样，当合上隔离开关，主变压器的一次侧得电，在二次侧就会感应出127V的电源。
这个127V的电源在通过两个熔断器FU3、FU4连接到交流接触器上，从交流接触器出来，接到负载接线柱U、V、W（多数开关标示为Za、Zb、Zc)同时从W相分出一根线，为Xa，从V 相分出一根，为Xb。
U、V、W、Xa、Xb就是接线室内的5个负载小接线柱。
U、V、W是接照明灯用的，Xa、Xb是接信号用的。
当按下启动按钮（为了简化，图中未标出），交流接触器KM吸合。
照明或信号负载就会得到电源工作。
当按下停止按钮，交流接触器KM断为了简化原理图，让初学者更容易理解，我们先省略综保插件内部的工作原理。
有的坛友也许会问，不学综保插件的工作原理，怎么维修呀。
其实是一样，我们可以把综保插件看做一个整体，只需要了解他的功能，一样可以修好照明综保。
在实际的工作中，也没有几个人会去修综保的插件，万一插件坏了，都是更换新的。
当然，为了让坛友更好的理解照明综保的原理，我们会在后面介绍综保插件的工作原理。
上面这张图（点击图片可放大），是照明综保的控制回路。
图中的白色部分，是综保插件的内部结构，虚线下的数字，是综保插件的引脚号。
在主回路中，交流接触器CJ吸合，负载部分Za、Zb、Zc和Xa、Xb就会有电。
交流接触的CJ的吸合，要靠CJ的吸合线圈来驱动。
【交流接触器的工作原理和我们在80开关中讲到的真空接触器的工作原理差不多，都是靠吸合线圈（电磁铁）来带动动触点来进行工作的。
大家可以找一个交流接触器拆开来看看。
我在这里就不讲了，因为太简单了。
】交流接触器的线圈要想得到电源，就需要为它提供一个回路。
他的回路如下：CJ交流接触器吸合线圈的电源回路如图中红色线所描，从熔断器4RD（22号线）开始——经过熔断器5Rd——综保插件执行继电器J——启动按钮QA1——停止按钮TA1——回到24号线，也就是3RD熔断器侧。
当启动按钮按下之后，CJ线圈就会通过上面的路径的到一个127V的电源，线圈吸合，带动主回路接通。
同时交流接触器的辅助触点CJ4（图中启动按钮QA1左侧的常开点）闭合。
为吸合线圈自保提供了回路。
停止的时候，当然是按下停止按钮Ta1，切断吸合线圈的回路，使接触器释放。
这就是照明综保的控制回路，很简单。
比80开关都简单。
有的坛友又开始疑惑了，既然这么简单的电路就可以使照明综保工作，那剩下的那么多线路是做什么用的，你怎么不讲？大家别急，剩下的电路就是对照明综保进校保护的。
当照明综保及负载出现漏电、短路、过载、绝缘下降的时候，综保就会跳闸。
开，负载停止工作。
介绍完照明综保的主回路和控制回路，现在来说说综合保护器插件的功能。
上面这张图是照明综保指示灯的示意图。
通过了解这几个指示灯的含义，我们就知道综保插件都有哪些保护功能。
绝缘：电缆绝缘危险指示，当电缆的绝缘低于10KΩ时，保护器动作，指示灯亮。
漏电：当负载对地绝缘低于3KΩ时，保护器动作，指示灯亮。
运行：当一切正常，照明综保启动之后，运行灯亮。
照明：当照明负载发生短路时，保护器动作，此灯亮。
信号：当线号负载发生短路时，保护器动作，此灯亮。
这些就是保护插件的功能。
它实现的这些功能的原理如下：（点击图片可放大）133变20V的变压器经过插件的6、7脚，为保护插件提供工作电源。
2、5脚是为保护插件执行继电器J的线圈提供电源的。
当有漏电、短路等故障时，保护插件通过2、5脚使直流继电器J吸合，从而切断主交流接触器CJ的控制回路，使主交流接触器释放。
9脚接指示灯LED110脚接指示灯LED28脚接指示灯LED33脚接指示灯LED41脚接指示灯LED517脚、指示灯的公共端这些都是为指示灯提供电源的，发生故障时，相应的指示灯有电、发光。
短路保护：18、19脚接照明回路的电流互感器。
20脚接信号回路的电流互感器。
电流互感器LH的0、Zc、Zb、Xb四个端子通过保护插件的16、18、19、20四脚将主回路中的大电流变换成小的电流信号输入的保护插件。
保护插件将这个小的电流信号与插件设定的电流值进行比较。
当电流大过允许值时。
保护器就会认为主回路有短路现象，便驱动2、5脚输出电源，使直流继电器J吸合，切断主回路。
同时驱动相应的指示灯亮。
漏电保护：漏电保护分为两种情况，一种是在开关没有吸合之前，线路有漏电现象，这时漏电指示灯亮，开关不能吸合。
这个称之为漏电闭锁。
4、12、13、14这四个引脚是漏电闭锁检测回路。
漏电闭锁的检漏回路是这样的：从插件的4脚——常闭点CJ5——接线线——大地，如果这是Za、Zb或Zc任意一相有接地故障，则Za（或Zb、Zc）与大地是相通的，回路沿着大地——故障点——Za（Zb、Zc）插件的12或13、14脚进入插件。
为插件的检漏提供了回路。
保护插件就会动作，使直流继电器J吸合，切断CJ的控制回路，使CJ不能吸合。
如果Za、Zb、Zc没有接地现象，检漏回路从插件4脚——常闭点CJ5——接地线——大地，然后就不通了。
检漏回路无法形成通路，保护插件不动作。
另一种情况是，开关在运行中，出现漏电现象。
这时就有11、12、13、14这四个脚来完成这个检测任务。
这时的检漏回路为：插件11脚——大地（如果Za、Zb、Zc有接地现象）——Za、或Zb、Zc——插件12、或13、14脚。
插件检漏形成回路。
保护插件动作。
通过上面两种情况的分析说明了，只要Za、Zb、Zc有接地现象，就会为插件的检漏提供回路，没有接地现象，插件的检漏就形不成回路。
所以我们就利用了这一点，在开关正常使用期间对漏电保护功进行检查。
确定其保护功能正常，防止保护器坏了还不知道，万一发生漏电时，起不到保护作用。
漏电试验就要由12、13、14、15这四个脚来完成这个任务了。
按下试验按钮TA（这个按钮既是停止按钮，也是试验按钮）检漏回路从4脚——CJ5——主接地极——大地——辅助接地极——TA3——插件15脚。
形成检漏回路，对保护插件的好坏进行检测。
当照明综保不吸合时，我们首先要看一下故障指示灯，如果有故障指示灯亮不吸合，这种故障现象在以后介绍。
我们先来介绍没有故障指示灯亮，但是照明综保就是不吸合故障的维修。
遇到这种故障我们要先看看综保的5个熔断器1RD--5RD是否正常，他们的位置如下图。
如果这5个熔断器正常，我们用万用表测量一下3RD与4RD之间有没有127V的电压。
如果电压不正常，再测量一下1RD与2RD侧的三相电源是否正常。
如果正常，则检查一下主变压器。
如果不正常，就检查一下隔离开关。
如果3、4RD之间电压正常。
我们按照下面的步骤继续检查：我们再用万用表电阻档测量直流继电器J的22、33号线之间是否通，以判断直流继电器的好坏；测量交流接触的CJ的线圈，判断交流接触器的好坏；按下启动按钮，测量启动按钮QA1的33与26号线，是否通，判断启动按钮的好坏；测量停止按钮TA1的24、26号线，是否通，判断停止按钮的好坏。
通过以上几个步骤的检查，基本上就可以排除照明综保不吸合的故障一、短路试验按照使用要求，照明综保在连续使用时，应每班进行一次保护性能试验。
就是按下照明综保的试验按钮，按下试验按钮以后，综保的信号短路指示灯、照明短路指示灯、漏电故障指示灯、绝缘故障指示灯全亮。
说明照明综保保护功能正常。
这一贴我们只讲短路试验，漏电试验下一贴再讲。
短路试验回路如下图中红色线标示：按下试验按钮TA2，短路试验构成回路。
从保护插件内部电源正极——保护插件的17脚开始——试验按钮TA2——电流互感器0脚——电流互感器Za（Zb、Xb）——保护插件的18（19、20）脚。
为保护插件的短路保护电路提供了一个模拟短路的电源。
保护插件就会保护动作。
保护插件试验不动作故障的维修：在进行保护性能试验时，如果按下试验按钮，信号短路指示灯、照明短路指示灯不亮，有条件的话，最好先更换一个保护插件试一下。
更换之后，故障排除，说明保护插件坏了。
更换之后，故障依旧，则可能是综保本体的故障，我们按照以下步骤查找。
1、合上隔离开关，看运行指示灯是否亮，如果亮，说明保护插件的供电正常。
如果不亮检查一下（1）熔断器5RD是否正常；（2）综保插件的6、7脚之间是否有20V电源。
（3）LED1-LED5的正极公共点与插件的17脚是否通。
2、如果运行指示灯亮，但短路试验不动作，可以按下试验按钮TA2，同时用万用表测量保护插件座的17脚与18（19、20）脚之间是不是通。
如果不通，检查试验按钮TA2和电流互感器。
3、如果17脚与18（19、20）脚通，则检查一下发光二极管指示灯LED1与插件9脚、LED2与插件10脚是否通。
如果不通，检查一下是在哪里断路的。
同时检查一下发光二极管LED1与LED2是否完好。
二、短路故障的维修短路故障保护电路如上图中的蓝色线所示。
电流互感器LH将感应到的电流信号，通过16脚——启动按钮QA2——电流互感器0端子——电流互感器内部——端子Zb（Zc、Xb）——保护插件的18、19、20脚，输入到保护插件。
当主回路发生短路故障时，电流互感器就会送给保护插件一个很大信号。
使插件知道主回路短路，从而使继电器J吸合，切断主回路。
短路保护电路常见的故障是：合上照明综保的隔离开关，就照明或信号短路指示灯就亮，照明综保无法吸合。
遇到这种故障，首先要检查一下负载是否真的有短路现象。
可以用万用表摇测一下。
如果负载没有短路故障，则是照明综保本身发生了故障。
你可以先更换一个好的保护插件试一下，如果故障消失，则说明综保的保护插件坏了。
再者就是检查一下保护插件的17脚与16、18、19、20等几个脚有没有短路的地方。
在正常情况下，不按下试验按钮TA2，17脚与16、18、19、20脚是不通的。
