在井下，如果没有照明灯，则到处是一片黑暗，那才是真正的伸手不见五指。
井下的照明除了矿工随身携带的矿灯以外，固定的照明设施就是安装在巷道里的防爆灯了。
这些防爆灯并不像我们在家中使用的灯是220V的，这些灯都是127V的。
由于井下的电源都是660V、1140V 的，所以要给这些灯提供电源，还需要一个降压变压器。
由于井下环境特殊，除了要给这些灯提供电源以外，还要进行短路、漏电等故障保护，由此照明信号综合保护装置便应运而生。
也就是我们常说的照明综保。
照明综保的全称是照明信号综合保护装置，为什么还要加上信号两个字哪？这是因为照明综保除了给照明灯提供电源意外，他还可以给井下使用的语言信号，语音信号提供电源。
在煤矿，经常听到“打点”二字。
也就是在使用绞车等设备时，通过语言信号或语音信号进行联络。
照明综保的内部主要有两大部分组成，一个是降压变压器，另一个便是具有漏电、短路保护功能的磁力启动器。
我们先来讲讲降压变压器。
也就是主变压器。
照明综保的主变压器有4KV A 和2.5KV A两种。
他们只是容量上的区别，其外形结构都一样。
容量大的，可以带更多的灯，更多的负载。
照明综保的型号ZXB-2.5 ZXB-4 后面的2.5和4就是指主变压器的容量。
照明综保的外形：照明综保的型号含义：照明综保主变压器安装在壳体的最里面。
照明综保主变压器外形图：照明综保主变压器接线端子标有高压380/660V的为一次侧，使用电缆线连接到隔离开关上。
标有低压127V的为低压侧，使用电缆线连接到照明综保本体上。
现在给出一个照明综保变压器与本体的连接示意图。
下帖我们讲照明综保主回路工作原理。
点击下图可放大。
我们先来看看照明综保的电路图（点击图片可放大），看上去，这个电路图有点复杂。
其实，如果你不去修综保插件，照明综保和QBZ-80开关原理差不多，甚至说比80开关还简单。
在这个开关讲解的过程中，我会先把综保作为一个整体进行讲解。
这样分析起来就比较简单了。
等大家熟悉了之后，再来讲保护插件的工作原理。
就像我讲80开关原理时使用的方法一样，由浅至深，逐步讲解，争取让每位坛友都能看懂，学会。
上面这张图就是照明综保的主回路，你可以对照上一贴主变压器连接图来看这张图。
电源接线柱（在接线室内）L1、L2、L3（多数开关标识的是X1、X2、X3）连接到隔离开关上，隔离开关的出来之后，通过两个熔断器连接到主变压器的一次侧。
这样，当合上隔离开关，主变压器的一次侧得电，在二次侧就会感应出127V的电源。
这个127V的电源在通过两个熔断器FU3、FU4连接到交流接触器上，从交流接触器出来，接到负载接线柱U、V、W（多数开关标示为Za、Zb、Zc)同时从W相分出一根线，为Xa，从V相分出一根，为Xb。
U、V、W、Xa、Xb就是接线室内的5个负载小接线柱。
U、V、W是接照明灯用的，Xa、Xb是接信号用的。
当按下启动按钮（为了简化，图中未标出），交流接触器KM 吸合。
照明或信号负载就会得到电源工作。
当按下停止按钮，交流接触器KM断开，负载停止工作。
这就是照明综保的主回路工作原理，很简单。
众位坛友先把这个搞清楚了，下一贴，我们将综合保护器的控制回路，也就是按启动按钮，交流接触器KM是如何吸合的。
ZBZ-2.5(4)M照明综保控制回路工作原理上一贴，讲了照明综保的主回路，这一贴讲控制回路。
为了简化原理图，让初学者更容易理解，我们先省略综保插件内部的工作原理。
有的坛友也许会问，不学综保插件的工作原理，怎么维修呀。
其实是一样，我们可以把综保插件看做一个整体，只需要了解他的功能，一样可以修好照明综保。
在实际的工作中，也没有几个人会去修综保的插件，万一插件坏了，都是更换新的。
当然，为了让坛友更好的理解照明综保的原理，我们会在后面介绍综保插件的工作原理。
上面这张图（点击图片可放大），是照明综保的控制回路。
图中的白色部分，是综保插件的内部结构，虚线下的数字，是综保插件的引脚号。
在主回路中，交流接触器CJ吸合，负载部分Za、Zb、Zc和Xa、Xb就会有电。
交流接触的CJ的吸合，要靠CJ的吸合线圈来驱动。
【交流接触器的工作原理和我们在80开关中讲到的真空接触器的工作原理差不多，都是靠吸合线圈（电磁铁）来带动动触点来进行工作的。
大家可以找一个交流接触器拆开来看看。
我在这里就不讲了，因为太简单了。
】交流接触器的线圈要想得到电源，就需要为它提供一个回路。
他的回路如下：CJ交流接触器吸合线圈的电源回路如图中红色线所描，从熔断器4RD（22号线）开始——经过熔断器5Rd——综保插件执行继电器J——启动按钮QA1——停止按钮TA1——回到24号线，也就是3RD 熔断器侧。
当启动按钮按下之后，CJ线圈就会通过上面的路径的到一个127V的电源，线圈吸合，带动主回路接通。
同时交流接触器的辅助触点CJ4（图中启动按钮QA1左侧的常开点）闭合。
为吸合线圈自保提供了回路。
停止的时候，当然是按下停止按钮Ta1，切断吸合线圈的回路，使接触器释放。
这就是照明综保的控制回路，很简单。
比80开关都简单。
有的坛友又开始疑惑了，既然这么简单的电路就可以使照明综保工作，那剩下的那么多线路是做什么用的，你怎么不讲？大家别急，剩下的电路就是对照明综保进校保护的。
当照明综保及负载出现漏电、短路、过载、绝缘下降的时候，综保就会跳闸。
这些知识，将在下一贴介绍。
介绍完照明综保的主回路和控制回路，现在来说说综合保护器插件的功能。
上面这张图是照明综保指示灯的示意图。
通过了解这几个指示灯的含义，我们就知道综保插件都有哪些保护功能。
绝缘：电缆绝缘危险指示，当电缆的绝缘低于10KΩ时，保护器动作，指示灯亮。
漏电：当负载对地绝缘低于3KΩ时，保护器动作，指示灯亮。
运行：当一切正常，照明综保启动之后，运行灯亮。
照明：当照明负载发生短路时，保护器动作，此灯亮。
信号：当线号负载发生短路时，保护器动作，此灯亮。
这些就是保护插件的功能。
它实现的这些功能的原理如下：（点击图片可放大）133变20V的变压器经过插件的6、7脚，为保护插件提供工作电源2、5脚是为保护插件执行继电器J的线圈提供电源的。
当有漏电、短路等故障时，保护插件通过2、5脚使直流继电器J吸合，从而切断主交流接触器CJ的控制回路，使主交流接触器释放。
9脚接指示灯LED110脚接指示灯LED28脚接指示灯LED33脚接指示灯LED41脚接指示灯LED517脚、指示灯的公共端这些都是为指示灯提供电源的，发生故障时，相应的指示灯有电、发光。
短路保护：18、19脚接照明回路的电流互感器。
20脚接信号回路的电流互感器。
电流互感器LH的0、Zc、Zb、Xb四个端子通过保护插件的16、18、19、20四脚将主回路中的大电流变换成小的电流信号输入的保护插件。
保护插件将这个小的电流信号与插件设定的电流值进行比较。
当电流大过允许值时。
保护器就会认为主回路有短路现象，便驱动2、5脚输出电源，使直流继电器J吸合，切断主回路。
同时驱动相应的指示灯亮。
漏电保护：漏电保护分为两种情况，一种是在开关没有吸合之前，线路有漏电现象，这时漏电指示灯亮，开关不能吸合。
这个称之为漏电闭锁。
4、12、13、14这四个引脚是漏电闭锁检测回路。
漏电闭锁的检漏回路是这样的：从插件的4脚——常闭点CJ5——接线线——大地，如果这是Za、Zb或Zc任意一相有接地故障，则Za （或Zb、Zc）与大地是相通的，回路沿着大地——故障点——Za（Zb、Zc）插件的12或13、14脚进入插件。
为插件的检漏提供了回路。
保护插件就会动作，使直流继电器J吸合，切断CJ的控制回路，使CJ不能吸合。
如果Za、Zb、Zc没有接地现象，检漏回路从插件4脚——常闭点CJ5——接地线——大地，然后就不通了。
检漏回路无法形成通路，保护插件不动作。
另一种情况是，开关在运行中，出现漏电现象。
这时就有11、12、13、14这四个脚来完成这个检测任务。
这时的检漏回路为：插件11脚——大地（如果Za、Zb、Zc有接地现象）——Za、或Zb、Zc——插件12、或13、14脚。
插件检漏形成回路。
保护插件动作。
通过上面两种情况的分析说明了，只要Za、Zb、Zc有接地现象，就会为插件的检漏提供回路，没有接地现象，插件的检漏就形不成回路。
所以我们就利用了这一点，在开关正常使用期间对漏电保护功进行检查。
确定其保护功能正常，防止保护器坏了还不知道，万一发生漏电时，起不到保护作用。
漏电试验就要由12、13、14、15这四个脚来完成这个任务了。
按下试验按钮TA（这个按钮既是停止按钮，也是试验按钮）检漏回路从4脚——CJ5——主接地极——大地——辅助接地极——TA3——插件15脚。
形成检漏回路，对保护插件的好坏进行检测。
当照明综保不吸合时，我们首先要看一下故障指示灯，如果有故障指示灯亮不吸合，这种故障现象在以后介绍。
我们先来介绍没有故障指示灯亮，但是照明综保就是不吸合故障的维修。
遇到这种故障我们要先看看综保的5个熔断器1RD--5RD是否正常，他们的位置如下图。
如果这5个熔断器正常，我们用万用表测量一下3RD与4RD之间有没有127V的电压。
如果电压不正常，再测量一下1RD与2RD侧的三相电源是否正常。
如果正常，则检查一下主变压器。
如果不正常，就检查一下隔离开关。
如果3、4RD之间电压正常。
我们按照下面的步骤继续检查：我们再用万用表电阻档测量直流继电器J的22、44号线之间是否通，以判断直流继电器的好坏；测量交流接触的CJ的线圈，判断交流接触器的好坏；按下启动按钮，测量启动按钮QA1的33与26号线，是否通，判断启动按钮的好坏；测量停止按钮TA1的24、26号线，是否通，判断停止按钮的好坏。
通过以上几个步骤的检查，基本上就可以排除照明综保不吸合的故障。

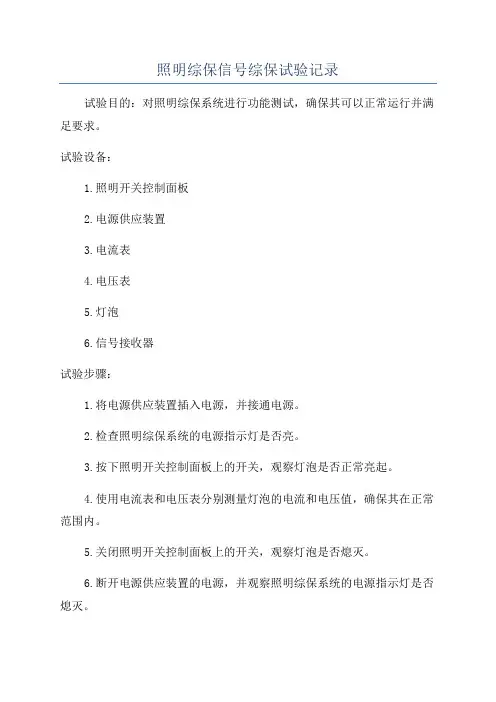

一、短路试验按照使用要求，照明综保在连续使用时，应每班进行一次保护性能试验。
就是按下照明综保的试验按钮，按下试验按钮以后，综保的信号短路指示灯、照明短路指示灯、漏电故障指示灯、绝缘故障指示灯全亮。
说明照明综保保护功能正常。
这一贴我们只讲短路试验，漏电试验下一贴再讲。
短路试验回路如下图中红色线标示：按下试验按钮TA2，短路试验构成回路。
从保护插件内部电源正极——保护插件的17脚开始——试验按钮TA2——电流互感器0脚——电流互感器Za（Zb、Xb）——保护插件的18（19、20）脚。
为保护插件的短路保护电路提供了一个模拟短路的电源。
保护插件就会保护动作。
保护插件试验不动作故障的维修：在进行保护性能试验时，如果按下试验按钮，信号短路指示灯、照明短路指示灯不亮，有条件的话，最好先更换一个保护插件试一下。
更换之后，故障排除，说明保护插件坏了。
更换之后，故障依旧，则可能是综保本体的故障，我们按照以下步骤查找。
1、合上隔离开关，看运行指示灯是否亮，如果亮，说明保护插件的供电正常。
