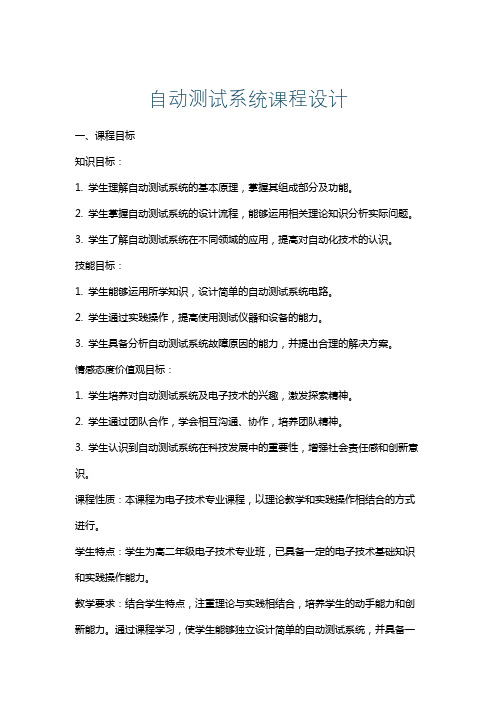

自动测试系统课程设计

自动测试系统课程设计一、课程目标知识目标：1. 学生理解自动测试系统的基本原理，掌握其组成部分及功能。

2. 学生掌握自动测试系统的设计流程，能够运用相关理论知识分析实际问题。

3. 学生了解自动测试系统在不同领域的应用，提高对自动化技术的认识。

技能目标：1. 学生能够运用所学知识，设计简单的自动测试系统电路。

2. 学生通过实践操作，提高使用测试仪器和设备的能力。

3. 学生具备分析自动测试系统故障原因的能力，并提出合理的解决方案。

情感态度价值观目标：1. 学生培养对自动测试系统及电子技术的兴趣，激发探索精神。

2. 学生通过团队合作，学会相互沟通、协作，培养团队精神。

3. 学生认识到自动测试系统在科技发展中的重要性，增强社会责任感和创新意识。

课程性质：本课程为电子技术专业课程，以理论教学和实践操作相结合的方式进行。

学生特点：学生为高二年级电子技术专业班，已具备一定的电子技术基础知识和实践操作能力。

教学要求：结合学生特点，注重理论与实践相结合，培养学生的动手能力和创新能力。

通过课程学习，使学生能够独立设计简单的自动测试系统，并具备一定的故障分析和解决能力。

二、教学内容1. 自动测试系统概述- 自动测试系统的基本概念- 自动测试系统的组成部分及功能- 自动测试系统的应用领域2. 自动测试系统设计原理- 设计流程与方法- 测试信号的产生与处理- 数据采集与处理- 故障诊断与排除3. 自动测试系统实践操作- 实践操作要求与安全注意事项- 测试仪器和设备的使用方法- 设计简单的自动测试系统电路- 故障分析与解决实例4. 教学案例分析与讨论- 分析典型的自动测试系统案例- 讨论案例中的设计原理和技巧- 学生展示与评价教学安排与进度：第一周：自动测试系统概述第二周：自动测试系统设计原理第三周：自动测试系统实践操作（1）第四周：自动测试系统实践操作（2）第五周：教学案例分析与讨论教材章节：第一章自动测试系统概述第二章自动测试系统设计原理第三章自动测试系统实践操作第四章教学案例分析与讨论教学内容确保科学性和系统性，结合课程目标，注重理论与实践相结合，培养学生具备实际操作和创新能力。

自动测试系统(考试必考)--桂林电子科技大学

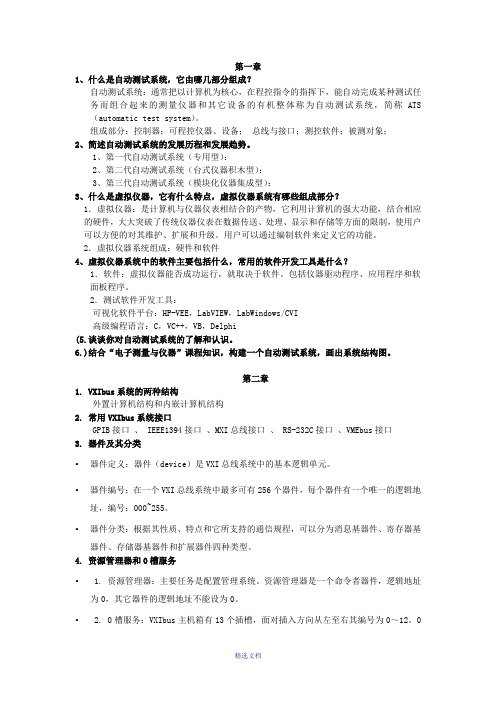

第一章1、什么是自动测试系统，它由哪几部分组成？自动测试系统：通常把以计算机为核心，在程控指令的指挥下，能自动完成某种测试任务而组合起来的测量仪器和其它设备的有机整体称为自动测试系统，简称ATS （automatic test system）。

组成部分：控制器；可程控仪器、设备；总线与接口；测控软件；被测对象；2、简述自动测试系统的发展历程和发展趋势。

1、第一代自动测试系统（专用型）：2、第二代自动测试系统（台式仪器积木型）：3、第三代自动测试系统（模块化仪器集成型）：3、什么是虚拟仪器，它有什么特点，虚拟仪器系统有哪些组成部分？1．虚拟仪器：是计算机与仪器仪表相结合的产物，它利用计算机的强大功能，结合相应的硬件，大大突破了传统仪器仪表在数据传送、处理、显示和存储等方面的限制，使用户可以方便的对其维护、扩展和升级。

用户可以通过编制软件来定义它的功能。

2．虚拟仪器系统组成：硬件和软件4、虚拟仪器系统中的软件主要包括什么，常用的软件开发工具是什么？1．软件：虚拟仪器能否成功运行，就取决于软件。

包括仪器驱动程序、应用程序和软面板程序。

2．测试软件开发工具：可视化软件平台：HP-VEE，LabVIEW，LabWindows/CVI高级编程语言：C，VC++，VB，Delphi(5.谈谈你对自动测试系统的了解和认识。

6.)结合“电子测量与仪器”课程知识，构建一个自动测试系统，画出系统结构图。

第二章1. VXIbus系统的两种结构外置计算机结构和内嵌计算机结构2. 常用VXIbus系统接口GPIB接口、 IEEE1394接口、MXI总线接口、 RS-232C接口、VMEbus接口3. 器件及其分类•器件定义：器件（device）是VXI总线系统中的基本逻辑单元。

•器件编号：在一个VXI总线系统中最多可有256个器件，每个器件有一个唯一的逻辑地址，编号：000~255。

•器件分类：根据其性质、特点和它所支持的通信规程，可以分为消息基器件、寄存器基器件、存储器基器件和扩展器件四种类型。

桂林电子科技大学自动测试总线

自动测试总线课件目录自动测试总线课件 (1)绪论 (4)1、第一代自动测试系统（专用型）： (4)2、第二代自动测试系统（台式仪器积木型） (4)代表性标准有： (4)第二代自动测试系统优点： (4)第二代自动测试系统缺点： (5)3、第三代自动测试系统（模块化仪器集成型）： (5)虚拟仪器 (5)虚拟仪器的特点（和传统仪器相比）： (5)4 、自动测试系统发展方向 (6)第二章VXI总线规范 (6)资源管理器和0槽服务的区别： (6)资源管理器的作用 (6)0槽服务作用： (7)2.3 VXIbus的构成和功能 (7)DTB请求与仲裁过程： (7)双重中断优先权判决方案： (8)MODID模块识别线 (8)MODID线的用途 (8)一个采用A16/A24寻址方式的消息基器件，逻辑地址为8，要求的附加存储空间为2M,计算 (9)中断请求模块的三个任务： (10)中断处理模块的任务： (10)第三章VXI总线接口电路及模块设计 (11)VXI接口电路简图 (11)消息基器件地址译码电路框图 (11)中断请求过程 (11)例子—不带智能芯片的寄存器基器件接口电路（继电器开关模块） (12)（1）G* 中为何没有AM2? (12)（2）G* 中为何没有A05-A01? (12)（3）为何没有用到A00呢？ (12)第四章VXI总线即插即用规范 (13)VXIbus硬件规范和字串行协议 (13)VPP规范是对VXI总线标准的补充和发展 (13)VPP系统的特点： (13)仪器驱动器的概念 (13)VPP仪器驱动程序的特点 (14)虚拟仪器可分为三种类型： (14)面板定义： (15)VISA定义 (15)VISA的作用 (15)第五章自动测试系统软件设 (15)LabVIEW的特点和功能： (15)IVI规范 (16)IVI与VPP的关系： (16)Vpp规定了哪些内容 (16)IVI驱动程序如何实现互换性 (16)IVI是如何消除冗余的 (17)第6章自动测试系统集成 (17)集成VXI总线自动测试系统的步骤： (17)例子—组建VXI总线自动测试系统，测试滤波器幅频特性 (18)第七章IEEE488.1标准接口系统 (19)三线挂钩 (19)并行查询 (19)串行查询 (19)串行查询和并行查询比较 (20)串行查询序列 (20)并行查询过程 (20)IEEE488.1标准的消息按内容分为哪两类？分别由谁发出？如何区分？各包含什么内容？ (21)IEEE488.2标准的目的： (21)SCPI要解决什么问题 (22)SCPI的目标 (22)纵向兼容性 (22)横向兼容性 (22)功能相容性 (22)绪论1、第一代自动测试系统（专用型）：•第一代自动测试系统采用计算机或其它逻辑、定时电路进行控制，它没有解决系统内各设备间的连接接口标准化问题，为了使系统中各个仪器和控制器之间进行信息交换，必须研制专用接口电路。

桂电自动测试系统程序

#include"visa.h"
#include"visatype.h"
void main()
{ ViSession def,funcgen,osci;
char buf[512]={0};
int freq=10,i;
viOpenDefaultRM(&def);
viOpen(def,"GPIB2::2::10::INSTR",VI_NULL,VI_NULL,&funcgen);
for(i=0;i<20;i++)
{
viPrintf(funcgen,"APPL:SIN%d,2.0\n",freq);
viQueryf(osci,"MEAS:VOLT:AC? \n","%s",&buf);
printf("when freq is %dhz: the vpp is %s\n",freq,buf);
Sleep(1500);
viQueryf(osci,"MEASURE:VPP? CHANNEL1\n","%t",buf);
printf("when freq is %dhz: the vpp is %s\n",freq,buf);
freq=freq+200;
}
viUnlock(funcgen);
for(int k=1;k<=20;k++)
{
viPrintf(funcgen,"APPL:SIN 3000,2.0,-2.5\n",freq);

自动检测说课课件

被测量
测量变送器
自动检测为自动控制系统及程控保护等系统的控制提供必要的对象信息自动检测技术为控制技术架构的完整性奠定良好的知识和能力基础
课程的性质
自动检测技术课程内容是专业岗位群要求的知识与技能
机电设备的安装、调试、检修机电设备的设计、生产制造及装配机电一体化产品的开发、设计、制造机电产品和设备的营销及售后服务
学时数
8 4 18 6 8 2 4 8 6 4 8 6 15 4 2 10 12 2 8 3 2 3 64 5 6
学习性工作任务安排及其教学ห้องสมุดไป่ตู้载体
任务2：轴承温度测量温度测量任务3：测温元件的选择及安装任务4：测温元件、显示仪表及校验任务1：就地指示汽包压力任务2：汽包压力信号远传压力测量任务3：压力仪表的选择和安装任务4：压力开关、压力变送器校验任务1：主蒸汽流量测量任务2：给水流量测量流量测量任务3：送、引风量测量任务4：差压流量变送器的校验任务1：汽包水位测量物位测量任务2：粉仓（煤仓）料位测量成分分析任务：烟气氧量测量任务1：汽轮机转速检测机械量测量任务2：汽轮机振动检测任务3：汽轮机位移（胀差）检测
5
成分分析
6
机械量测量
学习情境
工作任务
任务1：电厂主蒸汽温度测量
教、学载体
多媒体课件及传感器实训室多媒体课件及传感器实训室多媒体课件、自动化实训基地自动化仪表实训室多媒体课件并结合电厂参观多媒体课件多媒体课件、自动化实训基地自动化仪表实训室控制策略组态图、多媒体课件及控制策略组态图、自动化实训基地及多媒体课件控制策略组态图及多媒体课件自动化仪表实训室控制策略组态图、多媒体课件及自动化实训基地多媒体课件及多媒体课件及电厂参观多媒体课件及自动化仪表实训室多媒体课件及自动化仪表实训室多媒体课件及自动化仪表实训室合计

《自动检测技术及应用》教案

《自动检测技术及应用》教案一、课程简介1. 课程名称：自动检测技术及应用2. 课程性质：专业核心课3. 先修课程：电路分析、模拟电子技术、数字电子技术4. 教学目标：使学生了解自动检测技术的基本原理、方法和应用，培养学生的实际操作能力和创新能力。

二、教学内容1. 自动检测技术的基本概念及原理1.1 自动检测技术的定义1.2 自动检测技术的作用1.3 自动检测技术的分类2. 传感器的基本原理与应用2.1 传感器的定义及分类2.2 常用传感器的原理与应用2.3 传感器选型及安装调试3. 信号处理与分析3.1 信号的分类与描述3.2 信号处理与分析方法3.3 信号处理与分析在自动检测中的应用4. 自动检测系统的设计与实现4.1 自动检测系统的设计流程4.2 自动检测系统的硬件选型与配置4.3 自动检测系统的软件设计与开发5. 自动检测技术的应用案例分析5.1 工业生产过程中的自动检测5.2 生物医学领域的自动检测5.3 环境监测与保护的自动检测三、教学方法与手段1. 教学方法：采用讲授、实验、案例分析相结合的教学方法。

2. 教学手段：多媒体课件、实验设备、网络资源等。

四、教学评价1. 平时成绩：包括课堂表现、作业完成情况、实验报告等，占总评的40%。

2. 考试成绩：包括期末考试和课程设计，占总评的60%。

五、教学计划1. 课时安排：共计48课时，其中理论教学32课时，实验教学16课时。

2. 教学进度安排：第一周：自动检测技术的基本概念及原理第二周：传感器的基本原理与应用第三周：信号处理与分析第四周：自动检测系统的设计与实现第五周：自动检测技术的应用案例分析六、教学资源1. 教材：《自动检测技术及应用》，作者：，出版社：机械工业出版社，出版日期：2024年。

2. 实验设备：传感器实验箱、信号发生器、示波器、数据采集器等。

3. 网络资源：相关学术论文、技术博客、行业动态等。

七、教学活动1. 课堂讲授：通过PPT等多媒体课件，生动形象地展示自动检测技术的基本概念、原理和应用。
