流量检测与变送器

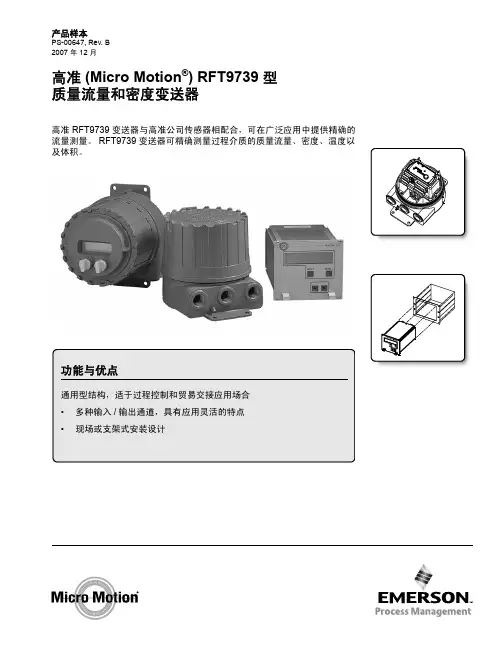

产品样本PS-00647, Rev. B 2007 年 12 月高准 RFT9739 变送器与高准公司传感器相配合，可在广泛应用中提供精确的流量测量。

RFT9739 变送器可精确测量过程介质的质量流量、密度、温度以及体积。

功能与优点通用型结构，适于过程控制和贸易交接应用场合•多种输入/输出通道，具有应用灵活的特点•现场或支架式安装设计高准 (Micro Motion ®) RFT9739 型质量流量和密度变送器高准 RFT9739 型质量流量和密度变送器RFT9739 变送器是模块化，带微处理功能的电子装置，配合 ASIC 数字技术，具有一种可选择的数字通信协议。

RFT9739 变送器可精确测量流量和密度。

配合外部压力变送器使用，RFT9739 变送器亦可显示压力。

可同时输出 4 路输出信号。

RFT9739 可同时传送4 种输出信号。

两个独立组态的模拟输出可分别表示流量、密度、温度或压力。

一个频率/脉冲输出表示瞬时流量或累计流量。

一个控制输出表示流向、故障或流量计零点。

架装型中一体化液晶显示 (LCD) 为标准选项，现场安装型为可选项。

运用显示可以设置通讯参数，读取过程变量，复位流量累加器，查看诊断信息。

现场安装或支架式安装。

RFT9739 可提供现场安装和架装两种类型。

现场安装型变送器是 NEMA 4X (IP65) 防爆外壳，这种外壳为电子模块提供方便的进出线口，且允许变送器和传感器安装在相同的危险区域。

架装型变送器的紧凑外壳便于安装在控制室中。

数字通讯。

RFT9739 提供用户可选择的 HART®或Modbus®通信协议的 Bell 202 或 RS-485 串行标准。

高准公司 Prolink®II 软件、艾默生过程管理AMS 软件、275 或 375 型 HART 通讯手操器可用于现场组态。

可结合多种传感器使用。

可从多种传感器中选择适合您应用需求的传感器。

各种流量计工作原理与优缺点目录流量计总则 (3)1、按测量原理分类 (4)2、按流量计结构原理分类 (5)1.差压式流量计 (5)2.孔板流量计 (7)3.浮子流量计 (8)4.容积式流量计 (9)5.污水流量计种类 (11)6.涡轮流量计 (12)7.涡街流量计(USF) (14)8.电磁流量计(EMF) (17)9.超声流量计 (20)10.质量流量计 (24)11.热式质量流量计（恒温差TMF） (25)12.科里奥利质量流量计(CMF) (25)13.明渠流量计 (27)14.静电流量计 (27)(electrostatic flowmeter) (27)15.复合效应流量仪表 (27)(combined effects meter) (27)16.转速表式流量传感器 (28)(tachmetric flowrate sensor) (28)流量计总则测量流体流量的仪表统称为流量计或流量表。

流量计是工业测量中重要的仪表之一。

随着工业生产的发展，对流量测量的准确度和范围的要求越来越高。

流量测量技术日新月异，为了适应各种用途，各种类型的流量计相继问世，目前已投入使用的流量计已超过 100 种。

每种产品都有它特定的适用性，也都有它的局限性。

按测量原理分为力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。

按流量计的结构原理进行分类，有容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计。

按测量对象划分，就有封闭管道和明渠两大类；按测量目的又可分为总量测量和流量测量，其仪表分别称作总量表和流量计。

总量表测量一段时间内流过管道的流量，是以短暂时间内流过的总量除以该时间的商来表示，实际上流量计通常亦备有累积流量装置，做总量表使用，而总量表亦备有流量发讯装置。

因此, 以严格意义来分流量计和总量表已无实际意义。

1、按测量原理分类1.力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰、槽式等等。

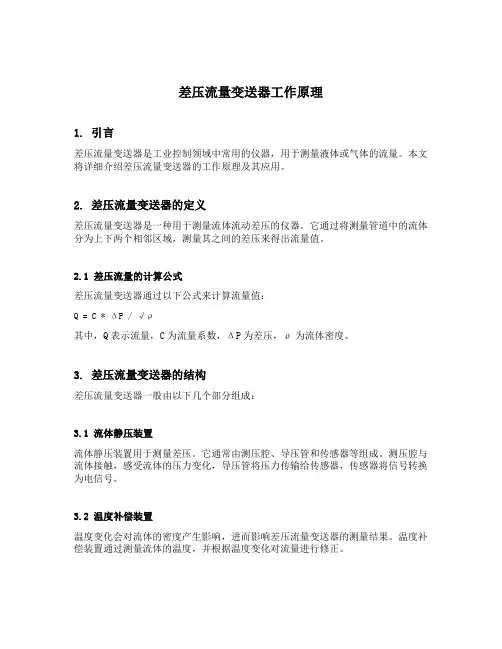

差压流量变送器工作原理1. 引言差压流量变送器是工业控制领域中常用的仪器，用于测量液体或气体的流量。

本文将详细介绍差压流量变送器的工作原理及其应用。

2. 差压流量变送器的定义差压流量变送器是一种用于测量流体流动差压的仪器。

它通过将测量管道中的流体分为上下两个相邻区域，测量其之间的差压来得出流量值。

2.1 差压流量的计算公式差压流量变送器通过以下公式来计算流量值：Q = C * ΔP / √ρ其中，Q表示流量，C为流量系数，ΔP为差压，ρ为流体密度。

3. 差压流量变送器的结构差压流量变送器一般由以下几个部分组成：3.1 流体静压装置流体静压装置用于测量差压。

它通常由测压腔、导压管和传感器等组成。

测压腔与流体接触，感受流体的压力变化，导压管将压力传输给传感器，传感器将信号转换为电信号。

3.2 温度补偿装置温度变化会对流体的密度产生影响，进而影响差压流量变送器的测量结果。

温度补偿装置通过测量流体的温度，并根据温度变化对流量进行修正。

3.3 液压放大器液压放大器用于放大传感器输出的电信号，以便于后续的数据处理和显示。

3.4 数据处理和显示部分数据处理和显示部分将放大后的信号进行处理，得到流量值，并通过显示装置将结果展示出来。

4. 差压流量变送器的工作原理差压流量变送器的工作原理可分为以下几个步骤：4.1 测量两点之间的差压差压流量变送器首先测量流体在两个相邻点之间的差压。

这通常通过特殊的测压腔和导压管来实现。

4.2 信号转换测得的差压通过传感器转换为电信号，这一步骤通常由传感器内部的应变片或电容来完成。

4.3 温度补偿通过温度补偿装置，测量流体的温度，并修正差压值，以消除温度变化对测量结果的影响。

4.4 信号放大经过温度补偿后的差压信号可能较小，需要经过液压放大器放大，以提高信号的稳定性和可靠性。

4.5 数据处理和显示信号放大后，通过数据处理和显示装置对差压值进行处理，并计算出相应的流量值。

最终，流量值通过显示装置展示出来。

变送器的工作原理变送器是一种用于将物理量（如温度、压力、流量、液位等）转换为可测量电信号的设备。

其工作原理基于物理量与电信号之间的相互作用。

对于温度变送器，它的工作原理是基于温度传感器的测量原理。

温度传感器一般采用热电阻或热电偶等元件，在受温度变化影响时会产生相应的电信号。

变送器中的温度传感器接触被测温度物体，其产生的电信号经过特定的电路处理和放大后输出。

常见的温度变送器输出信号为标准信号，如4-20mA电流信号或0-10V电压信号，以便与其他设备进行连接和测量。

对于压力变送器，它的工作原理是通过压力传感器来测量被测压力。

压力传感器一般采用歪板、变电容或应变片等原理，当受到压力作用时会引起传感器参数的变化，从而产生电信号。

变送器中的压力传感器将压力信号转换为电信号，并经过放大、滤波和线性转换等电路处理后输出。

同样，压力变送器的输出信号也常为标准信号，以便进行连接和测量。

流量变送器的工作原理与温度和压力变送器类似，主要通过传感器对流体流速或流量的测量来产生电信号。

常见的流量传感器包括涡街流量传感器、电磁流量传感器等。

这些传感器会根据流体的流速或流量引起物理量的变化，进而产生电信号。

流量变送器会对这些电信号进行处理和转换，输出与流体流速或流量对应的电信号。

液位变送器的工作原理主要是基于液位传感器的测量原理。

液位传感器可以采用浮子型传感器、压力型传感器或电容感应型传感器等。

当液位发生变化时，液位传感器会产生与液位相关的电信号。

液位变送器将这些电信号进行处理和转换，输出与液位对应的电信号。

总之，变送器的工作原理是通过特定的传感器将物理量转换为电信号，再经过相应的电路处理和转换，输出可测量的电信号，以实现对物理量的测量和监测。

质量流量计传感器与变送器接线传感器和变送器之间应采用专用信号电缆进行连接，电缆长度一般不得超过300m。

各式传感器都有统一的接线盒，接线盒内结构及端子如下图：使用专用信号电缆，按芯线颜色接线，要压接或焊接接线片。

L组：白接L1，黄接L2，屏蔽剪掉。

R组：灰接R1，紫接R2，屏蔽剪掉。

D组：红接D1，兰接D2，屏蔽剪掉。

T组：绿色，橘色接T1,2，黑色，屏蔽线接T3,4T组的屏蔽线要穿绝缘管，所有接线包括屏蔽线不能接触外壳。

进线应进行密封处理，接线盒不能漏气、漏水。

传感器外壳应就近接地，导线截面积不应小于1 平方毫米这里ｈｔｔｐ：／／ｗｗｗ．ｙｈｌｌｊ．ｃｏｍ／．进行帮助如图所示，图为变送器后端的接线端子。

JP6和JP8为信号输入输出端子，JP1为传感器连接端子，P0为电源端子。

JP1按电缆中芯线的颜色对号连接，见图2.6从红往兰方向，第一个屏蔽线为屏1，第二个屏蔽线为屏2，第三个屏蔽线为屏3。

红兰组的屏蔽线接屏1，白黄和灰紫两组屏蔽线绞合后接屏2，绿桔黑组屏蔽线接屏3。

屏蔽线应套绝缘管。

P0接220V 50Hz交流电源，火线接L，零线接N，地线接⊥。

地线要求接地良好，接地电阻不大于4Ω。

JP6和JP8是变送器输入输出端子，电流环、频率量、离散量输入输出、485接口都在此端子上。

如果要求4～20mA电流环输出，则按极性接4～20mA的正负极，并进入菜单对电流环组态并激活。

如果要求频率量（脉冲）输出，则频率线的正极接FREQ，负极接GND，进入菜单对频率量进行组态并激活。

如果需要连接网络，可用双绞屏蔽网线，内芯线连接485A、485B，屏蔽层接485GND。

通讯协议为Modbus。

另外LB112还提供了两路输入离散量和两路输出离散量，可进行组态。

离散量输入可组态：清总量、零校准、总量停止。

离散量输出可组态：流量、温度、密度以及总量的上下限报警。

流量变送器工作原理
流量变送器是一种用于测量液体、气体或蒸汽流量的装置。

它的工作原理基于流体力学和电信号处理的原理。

流量变送器通常由流量传感器和转换器两部分组成。

流量传感器是用来感知流体流过的量的部分。

常见的流量传感器有涡街传感器、电磁式传感器、超声波传感器等。

当流体流过传感器时，传感器会根据流体的速度、压力或其他特征产生相应的信号。

转换器是用来将传感器产生的信号转换成标准化的电信号的部分。

它主要包括信号放大、滤波和线性化等处理。

将传感器信号转换成电信号后，可以通过连接到其他设备或系统，如控制系统或显示器上。

在工作过程中，流体从流程管道中通过流量传感器，流体的运动会引起传感器的感应装置发生变化，从而产生一个电信号。

该电信号经过转换器的处理后，可以转换成标准化的电信号进行传输和处理，以便于在其他设备或系统中进行读取和分析。

总结来说，流量变送器的工作原理是通过流量传感器检测流体流过的量，将检测到的信号转换成标准化的电信号，以实现流量的测量、监控和控制。

流量变送器开方和dcs开方计算公式流量变送器和DCS（分散控制系统）是工业自动化领域中常用的设备和系统。

本文将介绍流量变送器开方和DCS开方的计算公式，并分别解释它们的含义和应用。

一、流量变送器开方计算公式流量变送器是一种用于测量和传输流体流量的设备。

它通常由传感器和转换器组成，能够将流体流过传感器时的物理量转换为电信号输出。

在一些工业过程中，需要对流体流量进行开方计算，以获得更加准确的测量结果。

流量变送器的开方计算公式可以表示为：Q = K * √(P * ρ)其中，Q表示流体的实际流量，K是流量系数，P是差压信号，ρ是流体的密度。

在这个公式中，差压信号是流量变送器测量到的差压值，通过开方运算可以得到流体的实际流量。

流量系数K是根据流量变送器的技术参数和流体的特性确定的，用于将差压信号转换为实际流量。

流体的密度ρ可以根据流体的性质和温度等因素进行计算或测量得到。

通过流量变送器开方计算公式，我们可以得到准确的流体流量数据，为工业过程的控制和优化提供重要的依据。

二、DCS开方计算公式DCS是分散控制系统（Distributed Control System）的缩写，是一种用于工业自动化控制的集中控制系统。

它由多个分散的控制单元组成，能够对生产过程进行实时监控和控制。

在一些场景中，需要对DCS系统的某些参数进行开方计算，以获得更加准确的结果。

DCS开方计算公式通常是根据具体的控制需求和参数特性确定的。

例如，在温度控制方面，可以使用以下的开方计算公式：T = K * √(P * R)其中，T表示温度，K是系数，P是控制参数，R是参考值。

在这个公式中，控制参数P是DCS系统中测量到的温度值，通过开方运算可以得到实际温度。

系数K是根据具体的控制对象和系统特性确定的，用于将测量值转换为实际温度。

参考值R是为了与实际温度进行对比和调节而设定的。

通过DCS开方计算公式，可以获得更加准确的温度值，为工业过程的控制和调节提供重要的参考依据。

常见流量计分类及原理简介测量流体流量的仪表统称为流量计或流量表．流量计是工业测量中重要的仪表之一．随着工业生产的发展，对流量测量的准确度和范围的要求越来越高，流量测量技术日新月异．为了适应各种用途，各种类型的流量计相继问世。

目前已投入使用的流量计已超过100种。

每种产品都有它特定的适用性,也都有它的局限性。

按测量原理分有力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。

按流量计的结构原理进行分类。

有容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计 按测量对象划分就有封闭管道和明渠两大类;按测量目的又可分为总量测量和流量测量,其仪表分别称作总量表和流量计。

总量表测量一段时间内流过管道的流量,是以短暂时间内流过的总量除以该时间的商来表示,实际上流量计通常亦备有累积流量装置,做总量表使用,而总量表亦备有流量发讯装置。

因此,以严格意义来分流量计和总量表已无实际意义。

　一、按测量原理分类 1.力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰、槽式等等。

2.电学原理：用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等。

3.声学原理：利用声学原理进行流量测量的有超声波式．声学式(冲击波式)等。

4.热学原理：利用热学原理测量流量的有热量式、直接量热式、间接量热式等。

5.光学原理：激光式、光电式等是属于此类原理的仪表。

6.原于物理原理：核磁共振式、核幅射式等是属于此类原理的仪表． 7.其它原理：有标记原理(示踪原理、核磁共振原理)、相关原理等。

二、按流量计结构原理分类 按当前流量计产品的实际情况，根据流量计的结构原理，大致上可归纳为以下几种类型：1.差压式流量计 差压式流量计是根据安装于管道中流量检测件产生的差压,已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。

差压流量变送器工作原理
差压流量变送器是一种用于测量流体流量的仪器，它通过测量流体流
经管道时产生的压力差来计算流量。

差压流量变送器的工作原理如下：
当流体通过管道时，会产生一定程度的压力损失，即流体的动能被转
化为势能，使流体膨胀或收缩。

差压流量变送器通过在管道中装置两
个高精度的压力传感器，测量流体在管道中形成的压力差，这个压力
差与流体流速成正比。

通过计算这个压力差，差压流量变送器可以精
确地测量流体在管道中的流量。

常见的差压流量变送器包括利用翼片
流量计的机械式差压流量变送器、涡街流量计的电子式差压流量变送
器等。

差压流量变送器的优点在于测量精度高、可靠性好、使用寿命长、适
用范围广等。

由于其工作原理简单、操作容易，因此在各种生产流程
和工业现场中得到了广泛应用。

差压流量变送器的应用场合包括：化工、石油、水泥、钢铁、矿业、冶金、食品、药品等行业。

在化工行
业中，差压流量变送器被广泛应用于流体、气体和蒸汽的计量、控制
和配比。

在电力行业中，差压流量变送器被用于测量热能、蒸汽、燃
料气等的流量，以及锅炉控制、热平衡计算等。

总之，差压流量变送器作为一种重要的工业自动化设备，在现代化工
业生产中发挥着重要的作用。

随着科学技术的发展，差压流量变送器的测量精度和性能将不断提高，应用范围也将越来越广泛。

流量变送器的原理和应用1. 流量变送器的概述流量变送器是一种用来测量流体流量的设备，它将实际的流体流量转换成易于测量的电信号，方便监测和控制流量。

流量变送器在各个行业中被广泛应用，如化工、石油、食品、制药等领域。

2. 流量变送器的工作原理流量变送器通常由流量传感器和信号转换器两部分组成。

下面将详细介绍流量传感器和信号转换器的工作原理。

2.1 流量传感器流量传感器是流量变送器的核心部件，它能够感知流体的流速或流量，并将其转换成电信号。

常见的流量传感器有涡轮流量传感器、电磁流量传感器和超声波流量传感器等。

2.1.1 涡轮流量传感器涡轮流量传感器利用涡轮在流体中旋转产生的动能来测量流速或流量。

当流体通过涡轮流量传感器时，涡轮开始旋转，传感器通过计数旋转的次数来判断流体的流速或流量。

2.1.2 电磁流量传感器电磁流量传感器利用法拉第电磁感应原理来测量流体的流速或流量。

当流体通过电磁流量传感器时，测量管内产生一个垂直于流体方向的磁场，根据法拉第电磁感应定律，测量电极上会产生一个与流体流速成比例的电压信号，从而测量流速或流量。

2.1.3 超声波流量传感器超声波流量传感器利用超声波的传播时间来测量流体的流速或流量。

它将超声波发射器和接收器安装在流体管道的两侧，通过发射超声波并测量其传播时间来计算流体的流速或流量。

2.2 信号转换器信号转换器是将流量传感器转换的电信号进行进一步处理和转换的部件。

它可以将传感器输出的模拟信号转换成标准的电流信号或电压信号，并进行放大、线性化等处理。

3. 流量变送器的应用3.1 工业过程控制在工业生产中，流量变送器被广泛应用于流体的控制和监测。

它可以实时测量流体的流量，并将其转换成相应的电信号供工控系统使用。

通过对流量的监测和控制，可以确保工业过程的稳定运行，并且节省能源消耗。

3.2 环境监测流量变送器也可以应用于环境监测领域。

例如，在水处理厂中，流量变送器可以测量进水量、污水流量等，以控制水处理流程的运行。
