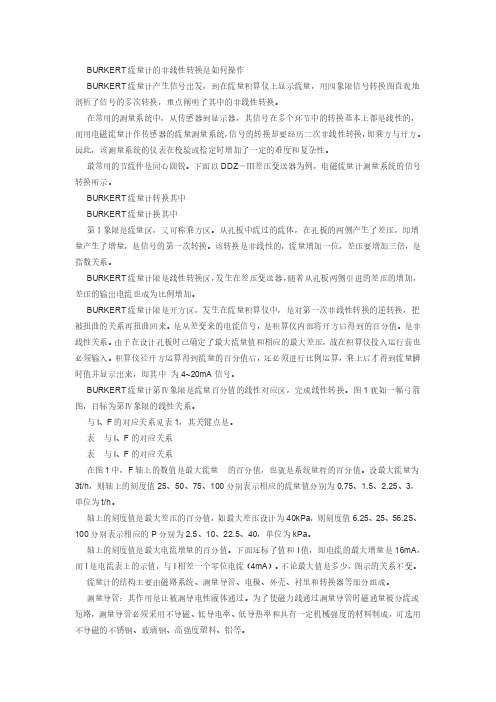

BURKERT流量计的非线性转换是如何操作BURKERT流量计产生信号出发，到在流量积算仪上显示流量，用四象限信号转换图直观地剖析了信号的多次转换，重点阐明了其中的非线性转换。

在常用的测量系统中，从传感器到显示器，其信号在多个环节中的转换基本上都是线性的，而用电磁流量计作传感器的流量测量系统，信号的转换却要经历二次非线性转换，即乘方与开方。

因此，该测量系统的仪表在校验或检定时增加了一定的难度和复杂性。

最常用的节流件是同心圆锐。

下面以DDZ－Ⅲ差压变送器为例，电磁流量计测量系统的信号转换所示。

BURKERT流量计转换其中BURKERT流量计换其中第Ⅰ象限是流量区，又可称乘方区。

从孔板中流过的流体，在孔板的两侧产生了差压，即增量产生了增量，是信号的第一次转换。

该转换是非线性的，流量增加一位，差压要增加三倍，是指数关系。

BURKERT流量计限是线性转换区，发生在差压变送器，随着从孔板两侧引进的差压的增加，差压的输出电流也成为比例增加。

BURKERT流量计限是开方区，发生在流量积算仪中，是对第一次非线性转换的逆转换，把被扭曲的关系再扭曲回来。

是从差变来的电流信号，是积算仪内部将开方后得到的百分值。

是非线性关系。

由于在设计孔板时已确定了最大流量值和相应的最大差压，故在积算仪投入运行前也必须输入。

积算仪径开方运算得到流量的百分值后，还必须进行比例运算，乘上后才得到流量瞬时值并显示出来，即其中为4~20mA信号。

BURKERT流量计第Ⅳ象限是流量百分值的线性对应区，完成线性转换。

图1犹如一幅弓箭图，目标为第Ⅳ象限的线性关系。

与I、F的对应关系见表1，其关键点是。

表与I、F的对应关系表与I、F的对应关系在图1中，F轴上的数值是最大流量的百分值，也就是系统量程的百分值。

设最大流量为3t/h，则轴上的刻度值25、50、75、100分别表示相应的流量值分别为0.75、1.5、2.25、3，单位为t/h。

轴上的刻度值是最大差压的百分值，如最大差压设计为40kPa，则刻度值6.25、25、56.25、100分别表示相应的P分别为2.5、10、22.5、40，单位为kPa。

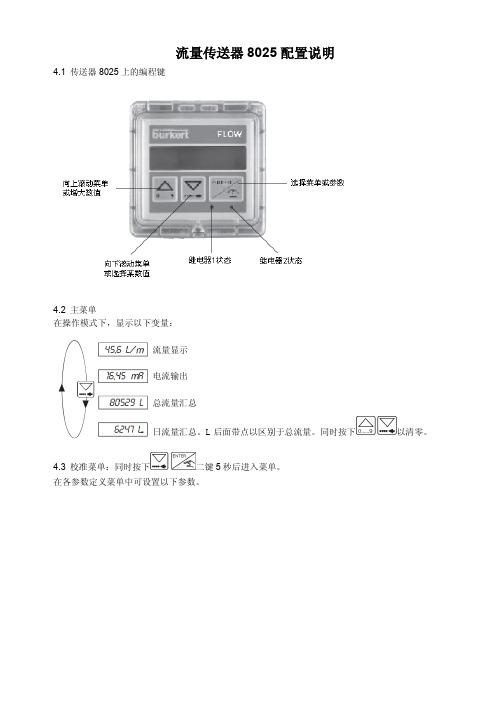

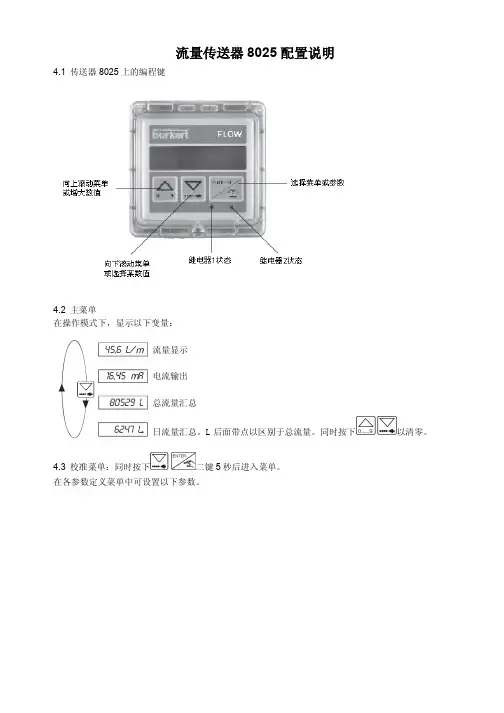

流量传送器8025配置说明4.1 传送器8025上的编程键4.2 主菜单在操作模式下，显示以下变量：4.3 校准菜单：同时按下二键5秒后进入菜单。

在各参数定义菜单中可设置以下参数。

流量显示电流输出总流量汇总日流量汇总。

L 后面带点以区别于总流量。

同时按下以清零。

4.3.1 语言选择4.3.2 工程单位语言选择，可选英、德、法、意。

显示单位选择。

通过示教功能，确定K因数。

对应4—20mA电流输出的测量范围。

脉冲输出参数设置。

继电器输出选项设置。

抑制滤波器选择。

累积数值复位。

厂家留用参数。

保存修改参数并退出设置菜单。

选择语言后，按ENTER键确认说明：只有通过子菜单“TOTAL”才能回到主菜单。

4.3.3 K因数此菜单用于设置流量传送器的K因数（参考S020装置手册）。

通过“TEACH IN”（示教）功能可以确定实际应用的K因数。

用户只需通过控制系统输出定量流体即可确定K因数。

例子：为了确定精确的流量，用户可以找个100升容量的容器。

当显示“TEACH YES”，按下ENTER键开始测量。

随后会显示“FILL END”（流注结束）。

然后用户开泵或打开某个阀门，当容器充满后，关闭泵或阀。

按下ENTER键停止测量。

用户将被要求输入总容量（100升）。

然后校准后的K因数会显示出来。

说明：K因数应该最后确定。

4.3.4 输出电流流量值的测量范围，对应电流值4—20mA，在此设定。

比如，0—180升/分钟对应4—20mA。

起始测量范围值可以大于最终测量范围值，如0—180升/分钟可以对应20—4mA（反相输出）。

流量显示单位和小数点的设置将会生效。

4.3.5 脉冲输出在三极管集电极开路电路中可以实现脉冲输出。

此菜单中，确定单个脉冲，对应的流量值。

先输入单位，再确定对应的流量值。

如：1个脉冲对应5 M3。

4.3.6 继电器输出此菜单确定限定流量值对应的继电器触点输出。

每个继电器可设定两个限值：1- 和1+，2- 和2+。

５ 维护．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２０ ５．１ 备品备件清单．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２０ ５．２ 故障查找．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２０
４ 调试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１３ ４．１ 调试标准型８０２０．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ．．．．．．．１３ ４．１．１ 检查接头内孔．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１３ ４．１．２ 流量测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１３ ４．２ 调试可调脉冲输出的８０２０．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１４ ４．２．１ 设置Ｋ系数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１４ ４．２．２ 设置放大倍数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１５ ４．３ 调试４－２０ｍＡ输出的８０２０．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１６ ４．３．１ 显示和操作元件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１６ ４．３．２ 标准模式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１７ ４．３．３ 设置模式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１７

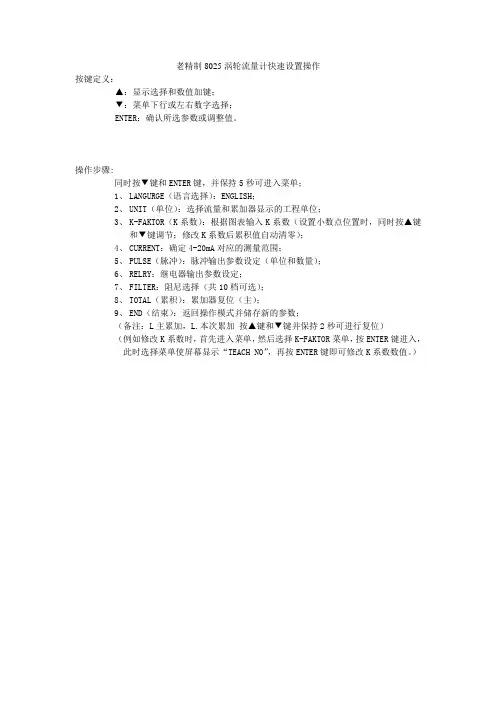

老精制8025涡轮流量计快速设置操作
按键定义：
▲：显示选择和数值加键；
▼：菜单下行或左右数字选择；
ENTER：确认所选参数或调整值。

操作步骤:
同时按▼键和ENTER键，并保持5秒可进入菜单；
1、LANGURGE（语言选择）：ENGLISH；
2、UNIT（单位）：选择流量和累加器显示的工程单位；
3、K-FAKTOR（K系数）：根据图表输入K系数（设置小数点位置时，同时按▲键
和▼键调节；修改K系数后累积值自动清零）；
4、CURRENT：确定4-20mA对应的测量范围；
5、PULSE（脉冲）：脉冲输出参数设定（单位和数量）；
6、RELRY：继电器输出参数设定；
7、FILTER：阻尼选择（共10档可选）；
8、TOTAL（累积）：累加器复位（主）；
9、END（结束）：返回操作模式并储存新的参数；
（备注：L主累加，L.本次累加按▲键和▼键并保持2秒可进行复位）
（例如修改K系数时，首先进入菜单，然后选择K-FAKTOR菜单，按ENTER键进入，此时选择菜单使屏幕显示“TEACH NO”，再按ENTER键即可修改K系数数值。

）。

burkert流量计设置方法Burkert流量计设置方法一、概述Burkert流量计是一种常用的流量测量仪器，广泛应用于工业生产过程中的流体控制与管理。

正确的设置和调试是确保流量计准确测量的关键步骤。

本文将介绍Burkert流量计的设置方法，帮助用户正确操作和使用该设备。

二、安装位置选择1. 流量计的安装位置应尽量选择在流体流动平稳的地方，避免有气泡、泥沙等杂质的位置；2. 安装位置应避免直接受到振动或冲击，以免影响测量精度；3. 流量计应安装在水平管道上，避免有倾斜或水平度不好的位置。

三、电气连接1. 在进行电气连接之前，确保电源已经切断；2. 使用正确的电缆进行连接，保证电缆的质量和长度符合要求；3. 根据流量计的型号和规格，正确连接电源和信号线。

四、参数设置1. 根据实际需求，设置流量计的测量范围和单位。

可通过菜单、按键或外部设备进行设置；2. 设置流量计的报警参数，如超过上下限报警、流量突变报警等；3. 如有需要，设置流量计的输出信号类型和通信协议。

五、流体参数校准1. 在使用Burkert流量计之前，需要对其进行校准。

校准时应使用标准流量计或其他可靠的流量测量设备；2. 根据实际流体的温度、压力等参数，对流量计进行修正和调整，确保其测量精度；3. 在校准过程中，应注意流体的流动状态和流速，保持稳定。

六、运行监测1. 在流量计设置完成后，应进行运行监测，观察和记录流量计的测量值；2. 定期检查和清洁流量计，确保其正常运行；3. 如有异常情况或故障发生，及时进行维修和处理。

七、注意事项1. 在设置和操作过程中，应严格按照设备说明书和相关标准进行操作；2. 如无专业知识和经验，建议请专业人员进行设置和调试；3. 定期对Burkert流量计进行维护和保养，延长其使用寿命；4. 如有疑问或问题，及时与供应商或生产厂家联系。

总结：Burkert流量计的正确设置和调试是确保其准确测量的重要步骤。

本文介绍了安装位置选择、电气连接、参数设置、流体参数校准、运行监测等关键步骤，帮助用户正确操作和使用该设备。

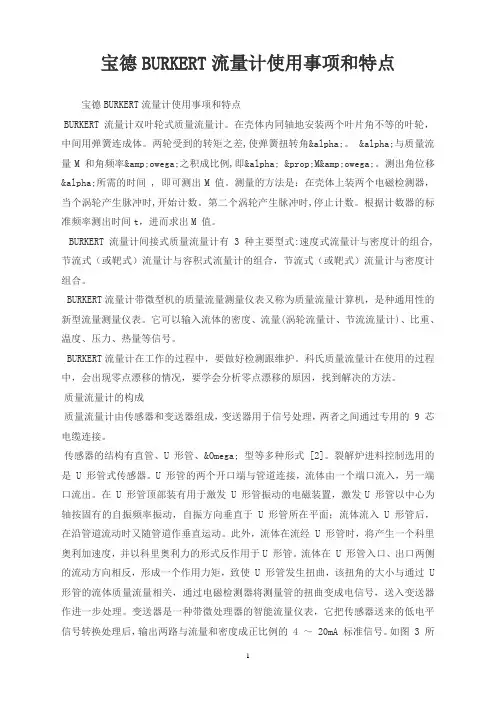

宝德BURKERT流量计使用事项和特点宝德BURKERT流量计使用事项和特点BURKERT流量计双叶轮式质量流量计。

在壳体内同轴地安装两个叶片角不等的叶轮，中间用弹簧连成体。

两轮受到的转矩之差,使弹簧扭转角α。

α与质量流量M 和角频率&owega;之积成比例,即α ∝M&owega;。

测出角位移α所需的时间 , 即可测出M 值。

测量的方法是：在壳体上装两个电磁检测器，当个涡轮产生脉冲时,开始计数。

第二个涡轮产生脉冲时,停止计数。

根据计数器的标准频率测出时间t，进而求出M 值。

BURKERT流量计间接式质量流量计有 3种主要型式:速度式流量计与密度计的组合,节流式（或靶式）流量计与容积式流量计的组合，节流式（或靶式）流量计与密度计组合。

BURKERT流量计带微型机的质量流量测量仪表又称为质量流量计算机，是种通用性的新型流量测量仪表。

它可以输入流体的密度、流量(涡轮流量计、节流流量计)、比重、温度、压力、热量等信号。

BURKERT流量计在工作的过程中，要做好检测跟维护。

科氏质量流量计在使用的过程中，会出现零点漂移的情况，要学会分析零点漂移的原因，找到解决的方法。

质量流量计的构成质量流量计由传感器和变送器组成，变送器用于信号处理，两者之间通过专用的 9 芯电缆连接。

传感器的结构有直管、U 形管、Ω 型等多种形式 [2]。

裂解炉进料控制选用的是 U 形管式传感器。

U 形管的两个开口端与管道连接，流体由一个端口流入，另一端口流出。

在 U 形管顶部装有用于激发 U 形管振动的电磁装置，激发U 形管以中心为轴按固有的自振频率振动，自振方向垂直于 U 形管所在平面；流体流入 U 形管后，在沿管道流动时又随管道作垂直运动。

此外，流体在流经 U 形管时，将产生一个科里奥利加速度，并以科里奥利力的形式反作用于U 形管。

4 . 3 . 7 选 择 控 制 模 式 … … … . . . … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … . . … … …… … … … … . … … … … . ....... . 1 9
3 安装 …………………………………………………………………………………………………………………………………………………7 3 . 1 安 装 指 导 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … . … . . . … … … … … … . … … … …… . … .. 7 3 . 2 电 气 接 线 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … . … . . . … … . … … … … … . … … … …… ... 8
4 . 1 控 制 器 操 作 和 控 制 元 件 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … . . . …… … … … … . … … … … . . . 1 0
4 . 2 操 作 模 式 显 示 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … . . . … … … … … . … … … …… … . . 1 1

▶▶Indicates an instruction to be carried out to avoid a danger, a warning or a possible risk.
→→Indicates a procedure to be carried out.
Definition of the word "device"
▶▶This device must be used in compliance with the characteristics and commissioning and use conditions specified in the contractual documents and in the user manual.
▶▶Requirements for the safe and proper operation of the device are proper transport, storage and installation, as well as careful operation and maintenance.
6
English
English
7
NOTE
The device may be damaged by the fluid in contact with.
▶▶Systematically check the chemical compatibility of the component materials of the device and the fluids likely to come into contact with it (for example: alcohols, strong or concentrated acids, aldehydes, alkaline compounds, esters, aliphatic compounds, ketones, halogenated aromatics or hydrocarbons, oxidants and chlorinated agents).

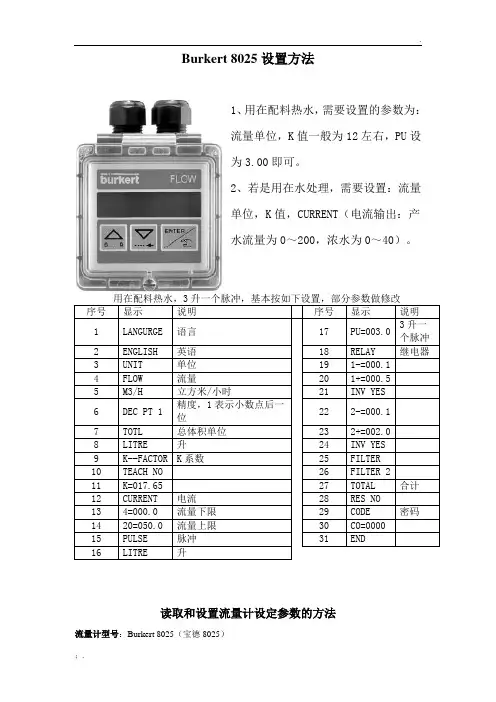

Burkert 8025设置方法1、用在配料热水，需要设置的参数为：流量单位，K值一般为12左右，PU设为3.00即可。

2、若是用在水处理，需要设置：流量单位，K值，CURRENT（电流输出：产水流量为0～200，浓水为0～40）。

序号显示说明序号显示说明1 LANGURGE 语言17 PU=003.0 3升一个脉冲2 ENGLISH 英语18 RELAY 继电器3 UNIT 单位19 1-=000.14 FLOW 流量20 1+=000.55 M3/H 立方米/小时21 INV YES6 DEC PT 1 精度，1表示小数点后一位22 2-=000.17 TOTL 总体积单位23 2+=002.08 LITRE 升24 INV YES9 K--FACTOR K系数25 FILTER10 TEACH NO 26 FILTER 211 K=017.65 27 TOTAL 合计12 CURRENT 电流28 RES NO13 4=000.0 流量下限29 CODE 密码14 20=050.0 流量上限30 CO=000015 PULSE 脉冲31 END16 LITRE 升读取和设置流量计设定参数的方法流量计型号：Burkert 8025（宝德8025）目标参数：LANGUAGE语言、UNIT单位、K-FACTOR K-系数、CURENT流量量程。

操作方法：1，进入设置菜单a)同时按住，5秒钟，进入设置菜单，显示。

注意所有设置不是立刻保存，而是直到第6步退出设置菜单时，才进行保存。

2，设置语言：a)当显示时，按，进入语言设置，显示等字样；b)按在不同语言中切换；当显示时，按，设置为英语。

返回设置菜单，显示。

3，设置单位：a)当显示时，按显示；再按进入“流量单位”设置，显示等字样；b)按多次在不同单位间切换；当显示时，按设置单位为立方米/小时；并进入精度设置，显示等字样；c)按在不同精度间切换；d)当显示为时，按设置精度为1位小数点，并进入总体积单位菜单，显示；e)按进入“总体积单位”设置，显示等字样。

Design

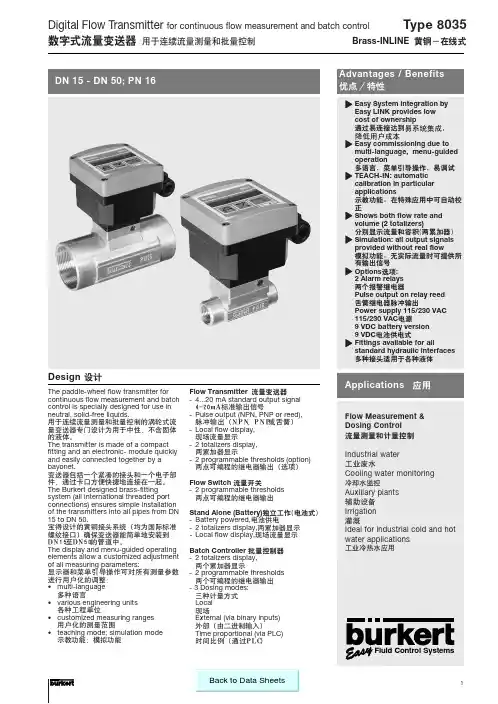

The paddle-wheel flow transmitter for continuous flow measurement and batch control is specially designed for use in neutral, solid-free liquids. !"#$#%&#'()*+," !"#$%&'()*+,-./ ! The transmitter is made of a compact fitting and an electronic- module quickly and easily connected together by a bayonet. !"#$%&'()*#$+,!"#$%&'()*+,-. The Burkert designed brass-fitting system (all international threaded port connections) ensures simple installation of the transmitters into all pipes from DN 15 to DN 50. !"#$%&'()*+,-./ !"#$%&'()*+,-. akNR akRM !" The display and menu-guided operating elements allow a customized adjustment of all measuring parameters: !"#$%&'()*+,-./ !"#$%& • multi-language ! • various engineering units !"# • customized measuring ranges !"#$% • teaching mode; simulation mode !"#$ ! Flow Transmitter= !" - 4...20 mA standard output signal QJOMã^ !"# - Pulse output (NPN, PNP or reed), !" k m k m k m ! - Local flow display, !"# - 2 totalizers display, !"# - 2 programmable thresholds (option) !"#$%&'()*+, Flow Switch ! - 2 programmable thresholds !"#$%&'( Stand Alone (Battery) - Battery powered, - 2 totalizers display, - Local flow display, !E !"# !"# F
