差压流量变送器投运规程

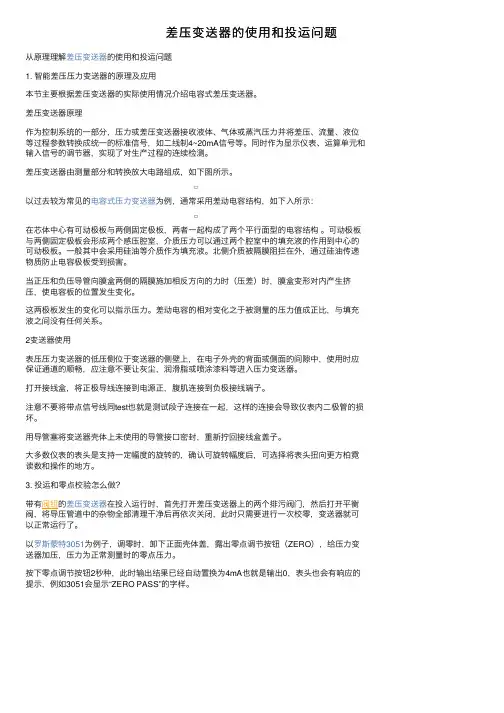

差压变送器的使⽤和投运问题从原理理解差压变送器的使⽤和投运问题1. 智能差压压⼒变送器的原理及应⽤本节主要根据差压变送器的实际使⽤情况介绍电容式差压变送器。

差压变送器原理作为控制系统的⼀部分，压⼒或差压变送器接收液体、⽓体或蒸汽压⼒并将差压、流量、液位等过程参数转换成统⼀的标准信号，如⼆线制4~20mA信号等。

同时作为显⽰仪表、运算单元和输⼊信号的调节器，实现了对⽣产过程的连续检测。

差压变送器由测量部分和转换放⼤电路组成，如下图所⽰。

以过去较为常见的电容式压⼒变送器为例，通常采⽤差动电容结构，如下⼊所⽰：在芯体中⼼有可动极板与两侧固定极板，两者⼀起构成了两个平⾏⾯型的电容结构。

可动极板与两侧固定极板会形成两个感压腔室，介质压⼒可以通过两个腔室中的填充液的作⽤到中⼼的可动极板。

⼀般其中会采⽤硅油等介质作为填充液。

北侧介质被隔膜阻拦在外，通过硅油传递物质防⽌电容极板受到损害。

当正压和负压导管向膜盒两侧的隔膜施加相反⽅向的⼒时（压差）时，膜盒变形对内产⽣挤压，使电容板的位置发⽣变化。

这两极板发⽣的变化可以指⽰压⼒。

差动电容的相对变化之于被测量的压⼒值成正⽐，与填充液之间没有任何关系。

2变送器使⽤表压压⼒变送器的低压侧位于变送器的侧壁上，在电⼦外壳的背⾯或侧⾯的间隙中，使⽤时应保证通道的顺畅，应注意不要让灰尘，润滑脂或喷涂漆料等进⼊压⼒变送器。

打开接线盒，将正极导线连接到电源正，腹肌连接到负极接线端⼦。

注意不要将带点信号线同test也就是测试段⼦连接在⼀起，这样的连接会导致仪表内⼆极管的损坏。

⽤导管塞将变送器壳体上未使⽤的导管接⼝密封，重新拧回接线盒盖⼦。

⼤多数仪表的表头是⽀持⼀定幅度的旋转的，确认可旋转幅度后，可选择将表头扭向更⽅柏霓读数和操作的地⽅。

3. 投运和零点校验怎么做？带有阀组的差压变送器在投⼊运⾏时，⾸先打开差压变送器上的两个排污阀门，然后打开平衡阀，将导压管道中的杂物全部清理⼲净后再依次关闭，此时只需要进⾏⼀次校零，变送器就可以正常运⾏了。

差压变送器使用说明书范本差压变送器概述1、差压变送器的定义：差压变送器是一种用于测量流体中压力差的仪器，它将压力差转换为标准信号输出，以便进行监测和控制。

2、差压变送器的工作原理：差压变送器通过测量流体中两个点的压力差来确定流体的流速或流量。

它通常由传感器、信号处理器和输出模块组成。

3、差压变送器的应用领域：差压变送器广泛应用于石油化工、电力、冶金、水处理等行业，用于测量液体、气体或蒸汽的流速、流量、液位等参数。

差压变送器校验步骤1、校验前的准备工作：在进行差压变送器校验之前，需要对校验仪器进行准备，包括选择合适的校验仪器、检查仪器的状态和准备所需的校验介质等。

2、校验仪器的选择：根据差压变送器的型号和规格，选择合适的校验仪器，确保校验仪器的测量范围和精度能够满足校验要求。

3、校验步骤详解：(1)校验仪器的连接：将校验仪器与差压变送器正确连接，确保信号传输的稳定和可靠。

(2)校验仪器的调零：根据校验仪器的操作说明，进行调零操作，使校验仪器的零点与实际零点一致。

(3)校验仪器的校准：根据校验仪器的操作说明，进行校准操作，使校验仪器的测量结果与标准值一致。

(4)校验结果的记录：将校验结果记录下来，包括校验日期、校验人员、校验数值等信息，以备后续参考和比对。

差压变送器调试步骤1、调试前的准备工作：在进行差压变送器调试之前，需要对调试仪器进行准备，包括选择合适的调试仪器、检查仪器的状态和准备所需的调试介质等。

2、调试仪器的选择：根据差压变送器的型号和规格，选择合适的调试仪器，确保调试仪器的测量范围和精度能够满足调试要求。

3、调试步骤详解：(1)调试仪器的连接：将调试仪器与差压变送器正确连接，确保信号传输的稳定和可靠。

(2)调试仪器的调零：根据调试仪器的操作说明，进行调零操作，使调试仪器的零点与实际零点一致。

(3)调试仪器的校准：根据调试仪器的操作说明，进行校准操作，使调试仪器的测量结果与标准值一致。

(4)调试结果的记录：将调试结果记录下来，包括调试日期、调试人员、调试数值等信息，以备后续参考和比对。

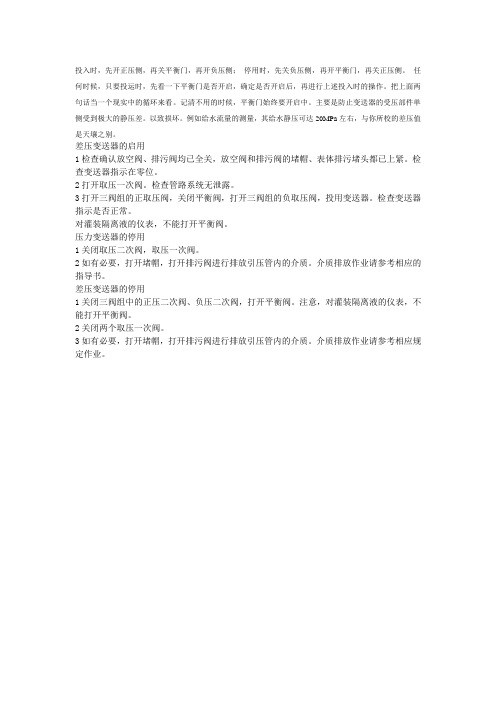

投入时，先开正压侧，再关平衡门，再开负压侧；停用时，先关负压侧，再开平衡门，再关正压侧。

任
何时候，只要投运时，先看一下平衡门是否开启，确定是否开启后，再进行上述投入时的操作。

把上面两句话当一个现实中的循环来看。

记清不用的时候，平衡门始终要开启中。

主要是防止变送器的受压部件单侧受到极大的静压差。

以致损坏。

例如给水流量的测量，其给水静压可达20MPa左右，与你所校的差压值
是天壤之别。

差压变送器的启用
1检查确认放空阀、排污阀均已全关，放空阀和排污阀的堵帽、表体排污堵头都已上紧。

检查变送器指示在零位。

2打开取压一次阀。

检查管路系统无泄露。

3打开三阀组的正取压阀，关闭平衡阀，打开三阀组的负取压阀，投用变送器。

检查变送器指示是否正常。

对灌装隔离液的仪表，不能打开平衡阀。

压力变送器的停用
1关闭取压二次阀，取压一次阀。

2如有必要，打开堵帽，打开排污阀进行排放引压管内的介质。

介质排放作业请参考相应的指导书。

差压变送器的停用
1关闭三阀组中的正压二次阀、负压二次阀，打开平衡阀。

注意，对灌装隔离液的仪表，不能打开平衡阀。

2关闭两个取压一次阀。

3如有必要，打开堵帽，打开排污阀进行排放引压管内的介质。

介质排放作业请参考相应规定作业。

变送器安装应注意的问题1、除氧器液位不准问题的处理除氧器液位用的是差压变送器来测量的，前期静态下水位测量是正常的，带系统运行就测量不准了，比真实的高出200毫米，查看量程设置一切正常，毫无疑问，管路和阀门有问题。

问题处理：查看接头，正压侧的接头漏气，三个差压变送器的一次门和二次门的阀门盘根安装的都很松，有漏水漏汽现象，把阀阀门盘根松掉后，在盘根上缠点生料带，重新安装上，把变送器投上，水位正常。

2、凝泵入口滤网差压开关信号频繁误发缺陷现象：#1机A凝结水泵入口滤网差压开关在凝泵不运行状态下差压大信号频繁误发分析原因：a.首先怀疑差压开关定值有误，拆回开关复检，确认其动作值为0.03MPa，与设计院给予的定值相吻合，排除该缺陷可能。

b.怀疑滤网内积存杂物，因此存在差压，在清洗滤网后信号误发现象依然存在，因此排除滤网存在实际差压的可能。

c.怀疑差压开关正负压侧取样位置不合理，造成差压大信号误发，对照设计院图纸和设备就地实际安装位置比较，发现该差压开关正负压侧取样位置如下图所示：经过分析，实际负压侧取样点在入口滤网后，正压侧取样点在凝泵入口手动门之前，而该手动门则只在凝泵准备运行时才打开，在凝泵停止运行时长期处于关闭状态。

因此，在手动门关闭状态中，差压开关的负压侧处于静压状态，正压侧由于凝汽器热井水位高度的影响，导致正负压侧存在大于开关动作定值0.03MPa的差压，造成滤网差压开关动作，发出差压大信号。

处理方案：将差压开关正、负压侧取样位置取在滤网两端法兰内侧为宜。

3、变送器的安装3.1：对于系统所要引压测量压力比较小时应考虑变送器的安装高度是否满足介质测量需要，造成的附加误差能否得到修正。

（如循环水泵出口压力、汽轮机润滑油压力。

凝结水泵入口滤网差压变送器安装位置：由于压差较小，此处的变送器安装位置应选择在低于取样点的位置，使变送器直接承压；高于取样点位置安装的变速送器会因管路向上的坡度造成压力损失，造成测量失准。

孔板流量计的原理及使用需知孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

孔板流量计又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成广泛应用于气体、蒸汽和液体的流量测量，具有结构简单，维修方便，性能稳定。

孔板流量计原理：介质满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以可以通过测量压差来衡量流体流量的大小。

孔板流量计这种测量方法是以能量守衡定律和流动连续性定律为基准的。

孔板流量计产品组成：孔板流量计由节流件、取压装置(包括取压口、引压管和阀门等)、配套法兰组成，有时也包括符合标准的前、后直管段。

孔板流量计有标准孔板、标准喷嘴、标准文丘里管。

标准孔板按取压方式分角接(环室或钻孔)取压、法兰取压、径距取压；标准喷嘴按形式分喷嘴、长径喷嘴；标准文丘里管按形式分文丘里喷嘴、文丘里管(粗铸或机械加工或卷板)。

孔板流量计使用需知：1、新表或停用一段时间后重新启用的标准孔板，投用前应检查引压管路有无堵塞或泄漏，对液体介质应在引压管路内充满清洁的水或其他导压液体，注意排放管路内混进的气体，对气体介质应注意排放管路内积液。

2、孔板流量计投运前打开三阀组中的平衡阀，关严正负取压管路上的阀门，检查、校正差压变送器的零点，一定注意零点是在正负压力腔完全等压（即差压等于0）时，核查调整差压变送器。

3、在流体流动状态下即使全开平衡阀，只要不关严正负取压管路上的取压阀门，也不能核查零点。

因为平衡阀本身有阻力，不能完全平衡正负压力腔的压力，即达不到零差压状态。

4、测量脏污流体流量时，孔板流量计一定要配置沉降器或隔离器。

注意导压流体的进口、出口及排污口的位置如何合理选择，孔板流量计以达到排污目的。

5、测量腐蚀性流体流量时，孔板流量计一定要选用合适的隔离器，根据介质比重选用合适的隔离液，并注意合理选择隔离液与被测流体的入口。

压力、差压变送器操作规程1.范围本规程规定了压力、差压变送器的启停操作、日常维护、维修的基本内容。

本规程适用于西部矿业股份有限公司锌业公司十万吨锌工程。

合格的人员本操作规程中的合格人员是指✧熟悉定位器的安装，调试和操作，具有适当的熟练度；✧受过培训或具称职仪表维修工资质；✧根据公认的安全惯例，在注意保护设备方面受过培训。

2.仪表维护人员资质和职责2.1必须受过压力、差压变送器操作维护的培训，或具有熟练操作和现场维护压力、差压变送器经历。

2.2根据安全操作规程，在注意保护人身和设备安全方面受过培训。

2.3负责压力、差压变送器的投运、停运、调校、相关参数设置和维护。

2.4公司计控主管部门负责运行监督管理。

3．使用注意事项3.1 仪表安装安装位置不当可能造成安全事故或测量问题。

应安装在便于维护的地方，并按仪表安装的技术要求安装。

3.2 震动和冲击可能造成测量问题或对仪表造成损害，应尽量避免。

3.3 腐蚀性的或过热的介质不应与变送器直接接触。

3.4 防止固体颗粒或粘度很大的介质在引压管内沉积。

3.5 运行时应避免进行突然泄压或提压操作。

3.6 当吹扫导压管时，要避免通过变送器放空。

4. 运行维护4.1 日常与定期维护4.1.1 每周进行一次定期清扫，保持变送器及附件的清洁；4.1.2每周检查一次取压管线及阀门有无泄露现象，发现泄露及时处理；4.1.3 每月检查仪表零点，如有误差及时校正；4.1.4 按变送器校准周期进行校准；4.1.5 对须排污的变送器定期进行排污；4.1.6 对取源管线或测量元件有隔离液的变送器定期加灌隔离液；4.1.7 对易堵介质的导压管定期进行吹扫；4.2 对长期停运的变送器应关闭一次取压阀门。

4.3 变送器运行时，其壳体必须良好接地。

用于保护系统的变送器，应有预防断电、输出短路和开路的措施。

4.4 在低气温季节，应检查仪表取源管线的保温伴热是否良好，以免取源管线和测量元件被冻损坏。

差压式流量计检定规程Verification Regulation ofdifferential pressure typeflowmotorJJG 640—94代替JJG 267--82JJG 311--83JJG 271--84JJG B21--89JJG 840--90本检定规程经国家技术监视局于1994年7月12日批准，并自1994年12月1日起施行。

归口单位：市技术监视局起草单位：中国计量科学研究院市计量测试所本规程技术条文由起草单位负责解释。

本规程主要起草人：翟秀贞 (中国计量科学研究院)纪绩 (市计量测试所)希文 (市计量测试所)参加起草人：淑琴 (工业自动化仪表研究所)童复来 (天淖市自动化仪表十厂)王建民 (市计量测试所)吉星 (泊头市仪表厂)鞠庆长 (银河仪表厂)于志林 (精工仪表厂)差压式流量计检定规程本规程适用于新制造，使用中和修理后的差压式流量计的检定。

对于均速管、楔形流量传感器与弯管流量计等差压式流量计也应按本规程进展检定．一概述1 组成差压式流量计是由节流装置C或差压流量传感器(以下简称传感器))a和差压计[或差压变送器与显示仪表(以下简称差压计)]b两局部组成。

a，b之间是由差压信号管路c(其敷设方式与安装原那么见附录1)连接．差压式流量计的组成见图1。

节流装置包括节流件、取压装置和前后测量管。

本规程包括的节流件有标准孔板、标准喷嘴、长径喷嘴、经典文丘利管、文丘利喷嘴，以与锥形入口孔板，1／4圆孔板、偏心孔板、圆缺孔板。

2 原理差压式流量计是以伯努利方程和流动连续性方程为依据，当流体流经节流件(或传感器)时，在其两侧产生差压，而这一差压与流量的平方成正比．3 捡定容3．1几何检验法应包括对节流件、取压装置与上、下游管道的检验．3．2系数检定应包括如下容：表1 符号表注：L—表示长度，M—表示质量，T一表示时间3．2．1均速管、楔形传感器和弯管流量计等；3．2．2几何捡验法检验不合格的而又提不出修正系数与误差的节流装置； 3．2．3提高准确度使用的节流装置；3．2．4使用中有争议的，必须作系数检定的节流装置；3．2．5其他形式钓节流装置或传感器．3．3差压计本规程包括的差压计按其测量原理有位移平衡型(例双波纹管差压计)，力平衡型(例QDZ中QBC； DDZ—Ⅱ，Ⅲ中DBC)和微位移型(例电容式等)等．4 本规程主要符号列在表1中，其他符号可见有关说明．二技术要求(一)几何检验法5 标志与随机文件5．1标志节流装置或传感器的明显部位应有流向标志，还应有铭牌．铭牌上注明制造厂名，产品名称与型号，制造日期和编号，公称通径，工作压力，节流件孔径。

差压变送器使用说明一、简介本公司生产的3051系列电容式变送器是采用进口压力传感器自行开发和生产的压力变送器。

采用特有的抗干扰技术、电路线性和温度补偿技术，使其抗干扰超强、线性更好、温漂系数更低或超低，其温漂系数远低于国内同类通用型产品，适用于气体、液体、蒸汽压力的测量和各类腐蚀性介质。

广泛用于石油、化工、冶金、电力、轻工、机械等领域。

可在现场调节零点、满量程。

可配置线性100%指针表或31/2液晶显示表头。

本公司的宗旨是：以质量求生存、以信誉求发展。

四、3051变送器典型安装形式1.。

也支持外➢Z键用于进入提示数据设置界面和移位；➢S键用于进入数据设置界面、增加数字和数据保存。

注：在双按键模式下，输入数据时，必须等左下角的下箭头闪烁时，才能通过按下“Z”键保存设置数据。

2.按键功能2.1. 输入操作码2.1.1.操作码及对应功能现场使用按键组态时，LCD左下角“88”字符用于表示当前设置变量类型，也就是当前按键所执行的设置功能。

其对应关系为：2.3. 设置量程下限2.5. 设置阻尼2.6. 主变量调零（清零）功能2.7.设置输出特性2.9.显示变量设置液晶显示屏能显示“电流”、“百分比”、“主变量”三种变量的一种或交替显示其中的两种（间隔时间4秒）。

在实时正常显示状态，使用S键能更改两个显示变量，当两个显示变量设定为相同的参数，屏幕上固定显示一种变量；当两个显示变量设定为不同的参数时，屏幕上交替显示两种变量。

方法如下：按下“S”键，当前显示变量（如：电流）发生变化，循环显示“电流、百分比、主变量”,当所需要的显示变量（如：主变量）出现在屏幕上时，松开“S”键，即实现了将显示变量“电流”改为“主变量”。

更改显示变量过程中，左下角功能码显示“30“。

例子：假设当前显示变量为“电流”，需要设置为：交替显示“主变量”和“百分比”。

步骤：修改第一个显示变量：按下“S”键，液晶循环显示“电流、百分比、主变量”,当显示“主变量”时，松开“S”键，即可。

热控竞赛模拟试卷（整理带答案）单位姓名密封线⼤唐国际2011年（热⼯控制）专业知识和技能竞赛⼀、选择题：（每题0.5分，共15分）1、对新投⼊使⽤的给⽔泵出⼝调节门都应进⾏特性试验，其质量要求如下，其中正确的是（C ）A、调节门全开时的最⼤流量应满⾜单台给⽔泵最⼤负荷要求，并约有15%的裕量；B、调节门全关时，漏流量应⼩于调节门最⼤流量的15%；C、调节门特性曲线的线性⼯作段应⼤于全⾏程的70%，其回程误差不⼤于调节门最⼤流量的3%；D、调节门的死⾏程应⼩于全⾏程的4%。

2、对于⼀次风控制系统投⼊条件，下列说法错误的是（C ）A、⼀次风挡板在最⼤开度下的风量应能满⾜锅炉最⼤负荷的要求，并有⾜够裕量；B、⼀次风压信号指⽰准确，记录清晰；C、炉膛压⼒⾃动控制系统投⼊运⾏；D、防喘振保护回路投⼊。

3、除氧器压⼒控制系统投⼊条件不正确的是（D ）A、除氧器运⾏正常，运⾏⽅式符合⾃动调节的要求；B、调节阀有⾜够的调节范围；C、除氧器压⼒指⽰准确，记录清晰；D、除氧器⽔位保护投⼊运⾏。

4、机组检修或机组停机时间超过(C)天后，⾸次启动前应进⾏全部联锁试验。

a、10b、20c、30d、405、哪项不是发电机断⽔保护试验的内容（d）a、合上发电机主开关，启动⼀台发电机定⼦冷却⽔泵，投⼊断⽔保护；b、关⼩冷却⽔泵出⼝门，当冷却⽔流量和压⼒同时降⾄设定值时，延时设定值时间到后，发电机保护应动作，并发出声光报警；c、发电机冷却⽔进⼝压⼒低或出⽔温度⾼时，FCB保护应动作，机组应以规定速率减负荷⾄设定值；d、若FCB保护动作后，负荷1min内减不到设定值1，2min内减不到更低设定值2，则应引起事故跳闸线圈励磁和事故跳闸电磁阀失磁，使主机跳闸。

6、关于⾼排、抽汽逆⽌阀和⾼压缸通风阀联锁保护，以下哪个说法有误（b）a、主机安全油压泄去，关闭各级抽汽逆⽌阀，开启⾼压缸通风阀；b、⾼压加热器⽔位达到⾼I值时，应关闭故障级的抽汽逆⽌阀及⾄其他系统的逆⽌阀；c、当#1、#2⾼压主汽门全关时，应关闭⾼压缸排汽逆⽌阀；d、当汽机跳闸或发电机甩负荷⾄零时，⾼压缸排汽通风阀应开启；当暖缸电动阀开启时，通风阀应关闭。

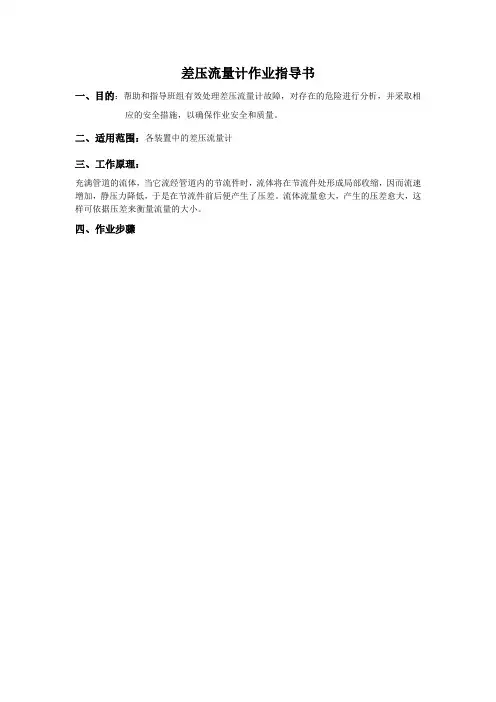

差压流量计作业指导书一、目的：帮助和指导班组有效处理差压流量计故障，对存在的危险进行分析，并采取相应的安全措施，以确保作业安全和质量。

二、适用范围：各装置中的差压流量计三、工作原理：充满管道的流体，当它流经管道内的节流件时，流体将在节流件处形成局部收缩，因而流速增加，静压力降低，于是在节流件前后便产生了压差。

流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。

四、作业步骤NY NYN YN YNY YNY显示正常重新投用检查变送器五阀组及根部阀投用是否正常查看零点是否准确 处 理修改参数检查变送器各项参数是否正确修改接线查看接线是否准确变送器打压测试，查看是否正常 更换变送器检查导压管是否有堵塞现象疏通/重配导压管检查孔板方向是否准确，孔板是否完好更换孔板工艺因素五、常见故障现象分析、判断、处理：故障现象分析、判断处理方法DCS无指示1、可能电源保险烧断；检查电源保险，更换新的。

2、可能仪表电缆接地；检查仪表电缆，排除接地故障。

3、可能仪表防爆接线盒内进水；排除防爆接线盒内积水，并加固密封。

4、可能仪表本身有故障，如电路板坏、膜盒坏、接线端子接地等；检查仪表并排除其故障，或更换新的。

5、可能安全隔离栅烧坏；检查其安全隔离栅，更换新的。

6、计算机模件通道有故障。

由工艺告知DCS处理。

7、可能供电电压太低。

检查电路，排除其相应故障。

8、可能正负压引压管被堵死；检查并疏通引压管。

9、可能仪表电源正负极接反。

检查并改正接线。

10、可能仪表输出超量程过大。

排除其故障。

仪表指示不准1、可能工艺原因导致仪表示数不准确；请求工艺查看其他因素。

2、可能零位不准，或漂移；重新调整零点，并检查是否零漂。

3、可能正负压膜盒处有杂质堵塞；从放空阀处把杂质排放干净。

4、可能正负引压管道有堵塞现象；疏通引压管。

5、可能量程不准；重新校验仪表。

6、可能仪表膜盒或导压管有损坏。

检查、确认膜盒或毛细管是否完好，如果有问题，需更换零部件。

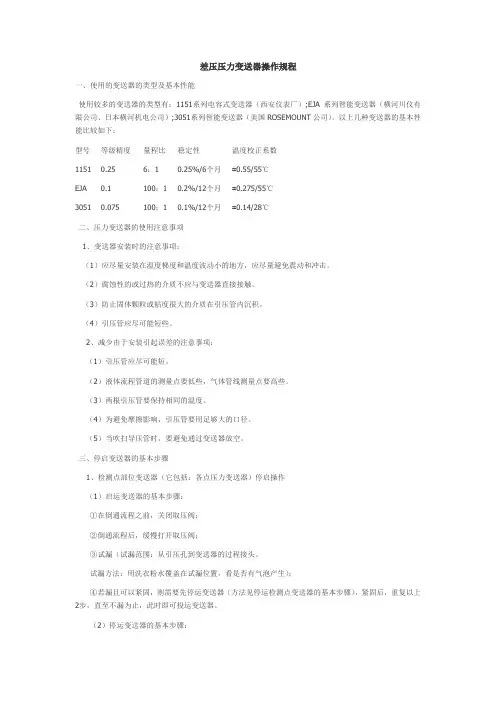

差压压力变送器操作规程一、使用的变送器的类型及基本性能使用较多的变送器的类型有：1151系列电容式变送器（西安仪表厂）;EJA系列智能变送器（横河川仪有限公司、日本横河机电公司）;3051系列智能变送器（美国ROSEMOUNT公司）。

以上几种变送器的基本性能比较如下：型号等级精度量程比稳定性温度校正系数1151 0.25 6：1 0.25%/6个月±0.55/55℃EJA 0.1 100：1 0.2%/12个月±0.275/55℃3051 0.075 100：1 0.1%/12个月±0.14/28℃二、压力变送器的使用注意事项1、变送器安装时的注意事项：（1）应尽量安装在温度梯度和温度波动小的地方，应尽量避免震动和冲击。

（2）腐蚀性的或过热的介质不应与变送器直接接触。

（3）防止固体颗粒或粘度很大的介质在引压管内沉积。

（4）引压管应尽可能短些。

2、减少由于安装引起误差的注意事项：（1）引压管应尽可能短。

（2）液体流程管道的测量点要低些，气体管线测量点要高些。

（3）两根引压管要保持相同的温度。

（4）为避免摩擦影响，引压管要用足够大的口径。

（5）当吹扫导压管时，要避免通过变送器放空。

三、停启变送器的基本步骤1、检测点部位变送器（它包括：各点压力变送器）停启操作（1）启运变送器的基本步骤：①在倒通流程之前，关闭取压阀；②倒通流程后，缓慢打开取压阀；③试漏（试漏范围：从引压孔到变送器的过程接头。

试漏方法：用洗衣粉水覆盖在试漏位置，看是否有气泡产生）；④若漏且可以紧固，则需要先停运变送器（方法见停运检测点变送器的基本步骤），紧固后，重复以上2步，直至不漏为止，此时即可投运变送器。

（2）停运变送器的基本步骤：①关闭取压阀；②缓慢旋开压力变送器的卸压螺钉。

③卸掉取压系统压力。

2、液位变送器的停启操作（1）、启运变送器的基本步骤：①在倒通流程之前，关闭上、下游的取压阀；②打开平衡阀；③倒通流程，同时缓慢打开上、下游的取压阀；④缓慢关闭平衡阀；⑤试漏（试漏范围：从引压孔到变送器的过程接头。

差压变送器设备安全操作规程1. 前言本规程旨在规范差压变送器设备的使用和维护，确保设备在使用过程中安全可靠，避免人为操作疏忽导致的安全事故发生。

2. 设备概述差压变送器是一种常用的测量仪器，主要用于测量两个压力差值。

其采用压阻式传感器，将两个压力的差值转化为电信号输出。

广泛用于工业自动化、石化、化工、电力、冶金、轻工、纺织等领域。

3. 安全操作规程3.1 设备安装在安装差压变送器时，应根据生产过程的实际需求合理选择安装位置和方法，并按照设备说明书正确安装设备。

•安装地点应干燥、通风、温度适宜；•不得将设备安装在易受冲击、振动、腐蚀、辐射等环境中；•保证设备固定牢固，并且不得运行时产生异响；•安装过程中，严禁误接电源和信号线，保证线路接线正确。

3.2 设备开启与关闭•在进行设备启动前，应检查仪表指示、显示器以及各个连接管路的情况；•正确开启电源，并按照设备说明书操作，遵循“先小后大”的操作步骤；•关闭设备时先关闭数据采集系统，再关闭电源；•如需调整设备设置参数，应先切断电源，确保安全。

3.3 设备维护差压变送器设备在运行过程中，应定期进行维护和检修。

•维护前应切断电源，清洁设备表面，排除尘埃和杂物；•定期检查设备显示、传感器、接线等系统是否正常；•对设备进行定期校准，并保证设备的精度；•差压变送器设备应定期检查差压传感器，保证传感器探头的通畅性和精度。

3.4 设备存储长时间不用的差压变送器设备，在储存过程中应注意以下事项：•设备存放前应清洁干净，防潮防尘防腐蚀；•应按照设备说明书，将设备装入原包装盒中；•将设备存放在干燥、通风、温度适宜的地方，防止温度变化过大；•存放时间一般不宜超过6个月，如存放时间过长，需要进行定期检查。

4. 注意事项•差压变送器设备是一种精密仪器，应平稳使用，防止碰撞或摔落；•避免在设备运行过程中随意拆卸或更换部件；•维护时严禁使用湿手或穿戴有金属饰品，以防止触电或设备损坏；•电器设备应经过专业人员维护；•差压变送器设备应用专用线缆连接，不得使用非专用线缆连接。

差压变送器（4~20mA 输出）的输入、输出及对应量关系一、测量液位1、差压变送器的输出电流和输入差压的关系P P P I i o 迁-=--4204，则416*+-=PP P I i o 迁若没有迁移量时，公式可简化为416*+=PP I io I o : 差压变送器的输出电流。

P i : 差压变送器的输入压差。

P 迁 : 差压变送器的零点迁移。

P ： 差压变送器的测量范围。

二、配合孔板测流量1、差压变送器的输出电流和输入差压的关系（1） 变送器对差压信号作线性处理时的输入输出关系416*+=PP I io（2）变送器对差压信号作开方处理时的输入输出关系416*/+=P P I i oI o : 差压变送器的输出电流。

Pi : 差压变送器的输入压差。

P ：差压变送器的测量范围。

（2-1）输入差压比例和输出电流的对应关系输入压力比例 0 1/64 1/16 9/64 1/4 25/64 9/16 49/64 1输出电流（mA ）468101214161820（表一）对应差压（k Pa ）输出电流（mA ） 测量范围 （kPa ） （2-2）举例说明：4 8 12 16 200 ~ 100 0.625 2.5 5.625 10 0 ~ 16 0 1 4 9 16 0 ~ 20 0 1.25 5 11.25 20 0 ~ 25 0 1.5625 6.25 14.0625 25 0 ~ 40 0 2.5 10 22.5 40 0 ~ 60 03.751533.7560（表二）2、输出电流与流量的关系（开方处理信号时）Q f /Q max =下上下I I I I O -- 则 I o =（Q f /Q max ）2*（I 上-I 下）+I 下Q f ： 被测流量Q max ： 变送器输出上限对应的流量 I o ： 变送器输出电流I 上： 变送器输出电流上限 I 下： 变送器输出电流下限2.1 输出（4~20mA ）的变送器：0%Q max 对应的电流： ( 0%)2*16+4= 4mA 25%Q max 对应的电流： ( 25%)2*16+4= 5mA 50%Q max 对应的电流： ( 50%)2*16+4= 8mA75%Q max 对应的电流： ( 75%)2*16+4=13mA 100%Q max 对应的电流： (100%)2*16+4=20mA2.2输出（0~10mA ）的变送器：0%Q max 对应的电流： ( 0%)2*10= 0 mA 25%Q max 对应的电流： ( 25%)2*10= 5/8 mA 50%Q max 对应的电流： ( 50%)2*10= 5/2 mA 75%Q max 对应的电流： ( 75%)2*10=45/8 mA 100%Q max 对应的电流： (100%)2*10= 10 mA。

压差流量计原理投运步骤压差流量计是一种常用的流量计量仪器，可以通过测量管道两端的压差来计算流体的流量。

下面将介绍压差流量计的原理和投运步骤。

一、压差流量计的原理压差流量计是根据流体在管道中的流动速度和流道截面积变化来测量流量的。

流体在管道中的流动速度越大，压差就越大。

压差流量计主要由两个装置组成：测压装置和差压变送器。

1. 测压装置：测压装置通常采用孔板、喇叭口、锥形管等形式，安装在管道中。

当流体通过测压装置时，会形成局部阻力，导致压差的产生。

2. 差压变送器：差压变送器是将测得的压差信号转换成标准信号输出的装置。

差压变送器通常采用压电传感器或压阻传感器来测量压差，并将其转换成电信号。

二、压差流量计的投运步骤1. 安装：首先，需要选择合适的位置进行安装。

安装位置应尽量远离管道弯曲处、泵站和阀门等对流体流动有影响的部位。

安装时，应注意流量计与管道之间的连接，确保连接紧密，无泄漏。

2. 校验：在投运之前，需要对压差流量计进行校验，以确保其准确性。

校验时，可以使用标准流量计或重物法进行比对，校验结果应符合要求。

3. 调试：校验合格后，可以进行压差流量计的调试。

调试时，首先需要连接差压变送器和显示仪表，并进行电气连接。

然后，调整差压变送器的灵敏度和零点，使其与实际流量相匹配。

4. 启动：调试完成后，可以启动压差流量计。

在启动前，应先检查各部位的连接是否牢固，防止泄漏。

然后，逐步打开流体流动系统的阀门，使流体缓慢通过压差流量计。

5. 监测和维护：启动后，需要对压差流量计进行监测和维护。

定期检查差压变送器和显示仪表的工作状态，及时清理和更换损坏的部件。

同时，还应定期校验流量计的准确性，以确保其正常运行。

总结：压差流量计是一种可靠的流量计量仪器，通过测量管道两端的压差来计算流体的流量。

投运压差流量计需要进行安装、校验、调试、启动和监测维护等步骤。

正确的投运步骤可以确保压差流量计的准确性和可靠性，提高流体流量的测量精度。
