姓名：见习单位：论文指导：主要内容：差压式流量计在天然气产销厂的应用分析差压式流量计的应用分析1.差压式流量计介绍1.1结构差压式流量计主要由差压装置、差压变送器和流量积算仪组成。
1.2测量原理当流体流经管道内的节流件时，流速将在节流件处形成局部收缩，因而流速增加，静压力降低，于是在节流件前后便产生了压差。
流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。
1.3理论基础差压式流量计是以伯努利方程和流动连续性方程为依据，当被测介质流经差压件时，在其两侧产生差压，由差压与流量的关系，通过测量差压确定流体的流量。
1.4差压式流量计与其他类型流量计的比较2.常见差压式流量计2.1常用节流装置标准节流装置：按照标准文件设计、制造、安装和使用，无须经实流校准即可确定其流量值并估算流量测量误差。
①孔板：具有测量精度高、安装方便、使用范围广、造价低、无需实流校准等特点，广泛应用于各种介质的流量测量。
适用介质：各种液体、气体、蒸汽等在管道中安装一个孔板（节流板），流体流经孔板时，速度增加，压强减小。
孔板两侧的静压头之差正好是管中动压头之差：（P1-P0）/ρ=（U02-U12）/2。
②喷嘴和文丘里喷嘴是一个以管道中心线为旋转轴的对称体。
具有结构简单、牢固，稳定可靠，寿命长，价格低廉、无须实流校准等特点。
很适用于高压、大流量工况的测量。
长颈喷嘴见图2-1，文丘里喷嘴见图2-2。
图2-1长颈喷嘴图2-2文丘里喷嘴2.2 FloBoss103智能流量管理器2.2.1关于 Floboss103的介绍FloBoss103是一台小型的一体化的流量计算机，不仅具有静压、差压、温度等信号的直接测量功能，通过具有瞬时流量和累积流量等计算功能，还能实现各种报表所需数据的数字化远传功能，被称作“流量管理器”。
但与传统的流量积算仪系统(流量积算仪和压力、差压变送器、温度传感器)相比。
称其为“一体化智能流量积算仪”更为合适。
2.1.2 Floboss103的特点作为替代传统的流量积算仪系统的新产品，现已在天然气流量计量领域中被广泛的应用，与传统的流量积算仪系统相比，具有以下几个方面的特点: (1)数据管理高效数据管理包括瞬时流量、日累计流量、月累计流量、总累计流量等数据记录、存储功能，还可以对部分数据进行历史查询，其高效的报表功能代替了原有的人工报表，大大降低了数据管理的成本。
流量计常用的几种测量方法简述点击次数：179 发布时间：2010-8-31 15:48:15为了满足各种测量的需要，几百年来人们根据不同的测量原理，研究开发制造出了数十种不同类型的流量计，大致分为容积式、速度式、差压式、面积式、质量式等。
各种类型的流量计量原理、结构不同既有独到之处又存在局限性。
为达到较好的测量效果，需要针对不同的测量领域，不同的测量介质、不同的工作范围，选择不同种类、不同型号的流量计。
工业计量中常用的几种气体流量计有：(1)差压式流量计差压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原理，当流体流经节流件时(如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等)，在其前后产生压差，此差压值与该流量的平方成正比。
在差压式流量计中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究最充分、已标准化而得到最广泛的应用。
孔板流量计理论流量计算公式为：式中，qf为工况下的体积流量，m3/s；c为流出系数，无量钢；β=d/D，无量钢；d为工况下孔板内径，mm；D为工况下上游管道内径，mm；ε为可膨胀系数，无量钢；Δp为孔板前后的差压值，Pa；ρ1为工况下流体的密度，kg/m3。
对于天然气而言，在标准状态下天然气积流量的实用计算公式为：式中，qn为标准状态下天然气体积流量，m3/s；As为秒计量系数，视采用计量单位而定，此式As=3.1794×10-6；c为流出系数；E为渐近速度系数；d 为工况下孔板内径，mm；FG为相对密度系数，ε为可膨胀系数；FZ为超压缩因子；FT为流动湿度系数；p1为孔板上游侧取压孔气流绝对静压，MPa；Δp为气流流经孔板时产生的差压，Pa。
差压式流量计一般由节流装置(节流件、测量管、直管段、流动调整器、取压管路)和差压计组成，对工况变化、准确度要求高的场合则需配置压力计(传感器或变送器)、温度计(传感器或变送器)流量计算机，组分不稳定时还需要配置在线密度计(或色谱仪)等。
各种流量计工作原理及优缺点流量计是一种用于测量流体流量的设备，广泛应用于工业领域中的流体控制和监测过程中。
不同类型的流量计采用不同的工作原理，每种流量计都有其独特的优点和缺点。
下面将详细介绍几种常见的流量计及其工作原理、优缺点。
1. 质量流量计（Mass Flow Meter）质量流量计是通过测量流体通过流量计的质量来确定流量的一种流量计。
它通常使用热敏电阻或热电偶来测量流体的温度，并通过测量热量传递来计算质量流量。
质量流量计的优点是能够准确测量各种气体和液体的质量流量，不受流体密度、压力和温度的影响。
然而，质量流量计的缺点是成本较高，且对流体的物理性质要求较高。
2. 体积流量计（Volumetric Flow Meter）体积流量计是通过测量流体通过流量计的体积来确定流量的一种流量计。
常见的体积流量计包括涡轮流量计、液体顶管流量计和正交流量计等。
涡轮流量计通过测量流体通过涡轮的旋转来计算体积流量。
液体顶管流量计通过测量流体通过顶管的时间来计算体积流量。
正交流量计则通过测量流体通过正交管道的压力差来计算体积流量。
体积流量计的优点是结构简单、价格较低，但缺点是对流体的物理性质要求较高，且精度较低。
3.差压流量计（Differential Pressure Flow Meter）差压流量计是通过测量流体通过管道时产生的压力差来计算流量的一种流量计。
常见的差压流量计包括孔板流量计、喷嘴流量计和流体测速仪等。
孔板流量计通过在管道中设置孔板来产生压力差，并通过测量压力差来计算流量。
喷嘴流量计则通过流体通过喷嘴时产生的压力差来计算流量。
流体测速仪则通过测量流体通过测速仪时的速度来计算流量。
差压流量计的优点是结构简单、价格较低，适用于大流量的测量。
但缺点是对流体的物理性质要求较高，且存在一定的压力损失。
4. 超声波流量计（Ultrasonic Flow Meter）超声波流量计是通过测量超声波在流体中传播的速度来计算流量的一种流量计。
实验室气体质量流量计的类型有哪些？
实验室气体质量流量计是一种测量气体质量流量的仪器，广泛应用于化学、环保、制药、食品等行业中。
它具有测量准确、反应灵敏、操作便捷等优点。
本文将对实验室气体质量流量计的类型进行介绍。
1. 热式气体质量流量计
热式气体质量流量计也称为热敏质量流量计，它通过测量流体通过热敏器件前
后温度差来计算气体质量流量。
热式气体质量流量计测量精度高，响应速度快，适用于气体流量较小的场合，但价格相对较高。
2. 质量差压式气体质量流量计
质量差压式气体质量流量计也称为微分式气体质量流量计，它通过测量气体在
管道内形成的差压和流体密度来计算气体质量流量。
质量差压式气体质量流量计测量精度高，适用于气体流量较大的场合，但在高压下使用时需要特殊设计。
3. 节流孔式气体质量流量计
节流孔式气体质量流量计利用节流孔在管道内形成的压差和流体密度来计算气
体质量流量。
这种类型的气体质量流量计结构简单，测量范围广，但测量精度相对较低。
4. 体积式气体质量流量计
体积式气体质量流量计是利用测量气体通过流量计两端一定时间内流经的体积
来计算气体质量流量。
这种类型的气体质量流量计价格相对较低，但测量精度和响应速度相对较低。
5. 超声波式气体质量流量计
超声波式气体质量流量计利用超声波在气体中传播的速度来计算气体质量流量。
这种类型的气体质量流量计测量精度高，响应速度快，可测量多个气体，但价格比较昂贵。
以上是实验室气体质量流量计常见的类型，各种类型的气体质量流量计各有优
缺点，根据具体使用场合选择合适的类型气体质量流量计才能更好地满足实验的需求。
各类流量计工作原理优缺点与用途流量计是用来测量流体中的流量的仪器。
不同类型的流量计有不同的工作原理、优缺点和用途。
1.扬程罐：工作原理：扬程罐是一种基于液位高度来测量流量的设备。
它利用液位的变化来确定流体的流量。
当流体通过扬程罐时会造成液位变化，通过测量液位变化的速度来计算流体的流量。
优点：扬程罐结构简单，操作方便，适用于一般的低流速流体测量。
缺点：扬程罐不适用于高流速流体，精度有限。
用途：常用于低流速的物料流量测量，如水流量测量、油流量测量等。
2.差压流量计：工作原理：差压流量计是基于流体通过管道时，会产生差压的原理来测量流量。
通过测量流体通过流量计前后的压差来计算流体的流量。
优点：差压流量计精度高，可适用于各种流体和工况。
缺点：价格较高，需要定期校准。
用途：差压流量计适用于各种工况和流体，广泛应用于化工、石油、制药等行业中的流量测量。
3.涡街流量计：工作原理：涡街流量计是通过测量流体通过流量计时，产生的涡街频率和流体流速成正比的原理来测量流量。
利用流体通过流量计时形成的涡街产生的压力脉动，通过传感器将脉动转化为电信号，进而测量流体流速。
优点：具有良好的线性和重复性，可用于各种流体测量。
缺点：对液体含固体颗粒较大的流体不适用。
用途：涡街流量计适用于各种液体和气体的测量，广泛应用于供暖、供水、煤气等行业中的流量测量。
4.磁性流量计：工作原理：磁性流量计通过测量液体中的电磁感应来测量流体的流量。
当液体通过磁性流量计时，会在液体中产生垂直于流体流向的电磁感应，通过测量电磁感应的大小来计算流体流量。
优点：能够测量各种液体和气体，无压力损失。
缺点：对液体的电导率要求较高。
用途：磁性流量计适用于对液体和气体进行流量测量的场合，广泛应用于化工、石油、环保等行业中的流量测量。
5.超声波流量计：工作原理：超声波流量计利用超声波在流体中传播的速度来测量流体的流量。
通过向流体发送超声波信号，测量超声波传播的时间，根据传播时间来计算流体的流速和流量。

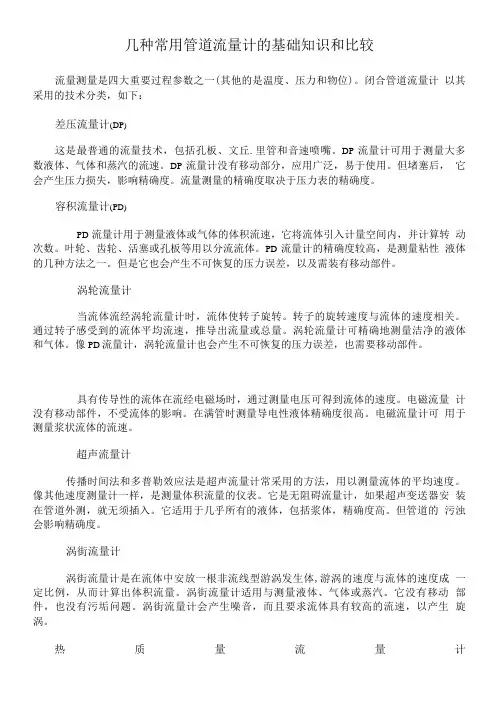

几种常用管道流量计的基础知识和比较流量测量是四大重要过程参数之一(其他的是温度、压力和物位)。
闭合管道流量计以其采用的技术分类，如下：差压流量计(DP)这是最普通的流量技术，包括孔板、文丘.里管和音速喷嘴。
DP流量计可用于测量大多数液体、气体和蒸汽的流速。
DP流量计没有移动部分，应用广泛，易于使用。
但堵塞后，它会产生压力损失，影响精确度。
流量测量的精确度取决于压力表的精确度。
容积流量计(PD)PD流量计用于测量液体或气体的体积流速，它将流体引入计量空间内，并计算转动次数。
叶轮、齿轮、活塞或孔板等用以分流流体。
PD流量计的精确度较高，是测量粘性液体的几种方法之一。
但是它也会产生不可恢复的压力误差，以及需装有移动部件。
涡轮流量计当流体流经涡轮流量计时，流体使转子旋转。
转子的旋转速度与流体的速度相关。
通过转子感受到的流体平均流速，推导出流量或总量。
涡轮流量计可精确地测量洁净的液体和气体。
像PD流量计，涡轮流量计也会产生不可恢复的压力误差，也需要移动部件。
具有传导性的流体在流经电磁场时，通过测量电压可得到流体的速度。
电磁流量计没有移动部件，不受流体的影响。
在满管时测量导电性液体精确度很高。
电磁流量计可用于测量浆状流体的流速。
超声流量计传播时间法和多普勒效应法是超声流量计常采用的方法，用以测量流体的平均速度。
像其他速度测量计一样，是测量体积流量的仪表。
它是无阻碍流量计，如果超声变送器安装在管道外测，就无须插入。
它适用于几乎所有的液体，包括浆体，精确度高。
但管道的污浊会影响精确度。
涡街流量计涡街流量计是在流体中安放一根非流线型游涡发生体,游涡的速度与流体的速度成一定比例，从而计算出体积流量。
涡街流量计适用与测量液体、气体或蒸汽。
它没有移动部件，也没有污垢问题。
涡街流量计会产生噪音，而且要求流体具有较高的流速，以产生旋涡。
热质量流量计通过测量流体的温度的升高或热传感器降低来测量流体速度。
热式质量流量计没有移动部件或孔，能精确测量气体的流量。
气体流量测量方法
气体流量的测量在许多行业中都是非常关键的一个环节，比如石化、化工、医药等行业。
不同的气体流量测量方法适用于不同的气体类型、流量范围和应用环境。
下面将介绍几种常见的气体流量测量方法。
1.差压式流量计
差压式流量计是气体流量测量中最常见的方法之一。
它基于伯努利原理，通过测量管道内部两点之间的压差来计算气体流量。
这种方法的优点在于可以测量各种不同类型的气体，比较适合于中小流量的测量。
2.热式流量计
热式流量计是一种通过测量气体通过管道时对管道内部的热量传递进行测量的方法。
这种方法适用于测量低流量的气体，可以测量气体的体积流量和质量流量。
3.超声波流量计
超声波流量计是一种通过测量气体通过管道时产生的超声波信号来测量气体流量的方法。
这种方法适用于测量各种气体类型和流量范围。
它的优点在于不会对气体产生影响，且准确性比较高。
4.涡街流量计
涡街流量计是一种通过测量气体通过管道时产生的涡旋频率来计算气体流量的方法。
这种方法适用于测量中小流量的气体，且测量范围比较窄。
5.质量流量计
质量流量计是一种通过测量气体质量流量来计算气体流量的方法。
这种方法适用于测量高流量和高压气体，但相对比较昂贵。
总结
在选择气体流量测量方法时，需要考虑气体类型、流量范围、环境条件和测量要求等因素。
不同的测量方法各有优缺点，在实际应用中需要根据具体情况进行选择。
无论采用哪种方法，都需要保证测量准确性和稳定性，以确保生产过程的正常运行。
流量计常用的几种测量方法简述点击次数：179 发布时间：2010-8-31 15:48:15为了满足各种测量的需要，几百年来人们根据不同的测量原理，研究开发制造出了数十种不同类型的流量计，大致分为容积式、速度式、差压式、面积式、质量式等。
各种类型的流量计量原理、结构不同既有独到之处又存在局限性。
为达到较好的测量效果，需要针对不同的测量领域，不同的测量介质、不同的工作范围，选择不同种类、不同型号的流量计。
工业计量中常用的几种气体流量计有：(1)差压式流量计差压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原理，当流体流经节流件时(如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等)，在其前后产生压差，此差压值与该流量的平方成正比。
在差压式流量计中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究最充分、已标准化而得到最广泛的应用。
孔板流量计理论流量计算公式为：式中，qf为工况下的体积流量，m3/s；c为流出系数，无量钢；β=d/D，无量钢；d为工况下孔板内径，mm；D为工况下上游管道内径，mm；ε为可膨胀系数，无量钢；Δp为孔板前后的差压值，Pa；ρ1为工况下流体的密度，kg/m3。
对于天然气而言，在标准状态下天然气积流量的实用计算公式为：式中，qn为标准状态下天然气体积流量，m3/s；As为秒计量系数，视采用计量单位而定，此式As=×10-6；c为流出系数；E为渐近速度系数；d为工况下孔板内径，mm；FG为相对密度系数，ε为可膨胀系数；FZ为超压缩因子；FT为流动湿度系数；p1为孔板上游侧取压孔气流绝对静压，MPa；Δp 为气流流经孔板时产生的差压，Pa。
差压式流量计一般由节流装置(节流件、测量管、直管段、流动调整器、取压管路)和差压计组成，对工况变化、准确度要求高的场合则需配置压力计(传感器或变送器)、温度计(传感器或变送器)流量计算机，组分不稳定时还需要配置在线密度计(或色谱仪)等。
微压差变送器的作用
微压差变送器是一种将液体或气体的微小压力差转换成标准信
号输出的仪器。
它主要用于流量测量、液位测量、压力差测量等领域。
微压差变送器能够测量微小的压力差，从而实现对流量、液位等的精确控制。
微压差变送器的工作原理是利用压阻效应将微小的压力差转换
成电信号输出，通常输出信号为4-20mA或0-10V。
它具有高精度、
高稳定性等特点，能够适应各种恶劣环境。
在流量测量中，微压差变送器通常与差压流量计一起使用，通过测量管道两端的压力差来计算流量。
在液位测量中，微压差变送器通常与液位计一起使用，通过测量液体表面上下方的压力差来计算液位。
在压力差测量中，微压差变送器通常与压力传感器一起使用，通过测量两个压力传感器之间的压力差来计算压力。
总之，微压差变送器在工业生产中有着广泛的应用，能够实现对流量、液位、压力差等参数的精确测量和控制，提高了生产效率和质量。
- 1 -。
七种常见流量计工作原理及流量测量中的应用流量计是一种用于测量液体、气体或蒸汽流动速度的装置。
根据不同的原理和应用，常见的流量计可以分为以下七种类型：差压流量计、涡街流量计、超声波流量计、电磁流量计、旋涡流量计、质量流量计和热式流量计。
下面逐一介绍这些流量计的工作原理以及在流量测量中的应用。
1.差压流量计差压流量计基于伯努利原理，它通过测量流体流经管道时产生的压降来计算流量。
差压流量计通常由主要管道、压降装置和差压变送器组成。
常见的压降装置有孔板、喷嘴和流体流过的孔等。
差压变送器接收到差压信号后，可以通过转换成电信号并计算出流量。
差压流量计广泛应用于不同领域，如水处理、石油化工、食品加工、污水处理等。
2.涡街流量计涡街流量计基于卡门涡街效应，利用流体通过涡街传感器时产生的涡街频率与流量成正比的关系进行流量测量。
涡街流量计具有体积小、精度高和适用于多种流体的优点。
涡街流量计广泛应用于供热供冷、化工、石油、水处理、食品和制药等行业。
3.超声波流量计超声波流量计是利用超声波在介质中传播速度随流量变化的原理进行流量测量。
超声波流量计通常由发射器和接收器组成，其中发射器发射超声波信号，接收器接收并测量超声波传播的时间差，从而计算出流量。
超声波流量计广泛应用于供热供冷、石油化工、水处理等领域。
4.电磁流量计电磁流量计基于法拉第电磁感应定律，通过测量流体通过磁场时感应出的电动势来计算流量。
电磁流量计一般由磁场发生器和电极传感器组成。
电磁流量计广泛应用于给排水、造纸、化工、冶金等领域。
5.旋涡流量计旋涡流量计是利用流体流过流经装置时引起的旋涡频率与流量成正比的原理进行流量测量。
旋涡流量计通常由旋涡传感器、信号处理器和显示器组成。
旋涡流量计广泛用于供热供冷、化工、石油等领域。
6.质量流量计质量流量计是通过测量单位时间内通过管道的流体质量来计算流量的。
质量流量计通常由压力传感器、温度传感器和质量流量计算器组成。
质量流量计广泛应用于石油化工、食品加工、环保等领域。
随着社会告诉发展，高科技在化工领域的不断应用，流量仪表已经成为化工企业不可或缺的热工仪表，今天给大家讲一讲化工企业最常用到的五种流量计：差压流量计，涡轮流量计，电磁流量计，超声波流量计和涡街流量计，下面分别介绍一下这五种流量计的特点：一、差压流量计差压流量计是最常用的流量仪表，其中最常用的是孔板流量计和V锥流量计。
差压流量计可以测量大多数介质。
差压流量计没有机械转动部分，耐磨损，适用面非常的广。
但是因为其设计原理，长时间使用后会造成压力孔堵塞，造成压力损失，降低测量的精度。
差压流量计的测量精度由压力变送器的精度决定。
二、电磁流量计电磁流量计可以测量导电的介质，通过电压的电磁感应计算介质的流速。
电磁流量计同样没有机械移动部件，不受介质影响，特别适合满管介质的测量，而且电磁流量计可以用于测量含有固体颗粒的介质，使用广泛。
三、涡轮流量计涡轮流量计通过计算其转子的旋转速度来测算流体的流速，再通过计算平均流速来测算流量。
涡轮流量计一般用来测量比较纯洁的介质。
但是涡轮流量计和差压流量计一样，长时间使用后会产生压力误差，从而影响测量精度。
四、超声波流量计超声流量计采用传播时间法和多普勒效应法测量流体的平均速度。
超声波流量计测量的是介质的流动体积，不对介质造成任何阻碍，而且可以安装在管道外测，不用接触被测介质。
基本可以用来测量所有的液体，而且测量精度很高。
但是管道的污浊会影响信号并影响测量精度。
五、涡街流量计涡街流量计是在流体中安放一根漩涡发生体,通过测量漩涡体的速度来计算流体的流速来计算流量。
涡街流量计可以测量液体或气体。
涡街流量计同样没有移动部件，不会产生腐蚀污染问题。
但是涡街流量计会产生噪音，而且对被测介质的流速有一定的要求，低于限制流速就不能产生漩涡，也就不能测量了。
由涡街流量计整理。
目前最常用流量计分类法，主要有：差压式流量计、容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计质量流量计等分别简述各种流量计的原理及特点。
2. 差压式流量计差压式流量计是通过安装于是工业管道中流量检测元件产生的差压，将已知流体条件和检测件与管道的几何尺寸来计差压式流量计算流量计。
差压式流量计由一次检测件及二次仪表（差压转换器或变送器和流量显示仪表）组成。
以检测件形式划分差压式流量计分类，有孔板流量计、文丘里流量计、均速管流量计等。
二次仪表为各种机械、电子、机电一体式差压式流量计、差压变送器及流量显示仪表。
差压式流量仪表是流量仪表大家族中应用最广泛的一中流量仪表，目前国内外已系列化、通用化、标准化，差压式流量计既可单独测量流量参数，也可测量其它参数（压力、物位、密度）等。
差压式流量计的检测件按其作用原理可分为：节流装置、水利阻力、动压头式、动压头增益及射流式、以及离心式等几大类。
检测件有标准化型式或非标准两大类。
标准型检测元件是以标准文件设计、制造、安装和使用，无需经实流标定即可确定其流量值和估算测量误差。
而非标型检测元件一般尚未列入国际标准中检测元件。
差压式流量计也是应用最广泛的一种流量仪表，在各种流量计使用量中占据首位。
主要优点是：(1)应用最多的孔板式流量计结构牢固，性能稳定可靠，使用寿命长;(2)应用范围广泛，至今尚无任何一流量计可与之比拟；(3)检测件与变送器、显示仪表分别由不同厂家生产，便于规模经济生产。
主要缺点是：(1)测量精度普遍偏低：(2)范围度窄，一般仅3：1～4：1；(3)现场安装条件要求高；(4)压损大（指孔板、喷嘴等）。
3. 容积式流量计容积式流量计，又称定排量流量计，简称PD流量计，在流量仪表中是精度最高的一类。
它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据测量室逐次重复地充满和排放该体积部分流体的次数来测量流体体积总量。
For personal use only in study and research; not for commercial use目前最常用流量计分类法，主要有：差压式流量计、容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计质量流量计等分别简述各种流量计的原理及特点。
2. 差压式流量计差压式流量计是通过安装于是工业管道中流量检测元件产生的差压，将已知流体条件和检测件与管道的几何尺寸来计差压式流量计算流量计。
差压式流量计由一次检测件及二次仪表（差压转换器或变送器和流量显示仪表）组成。
以检测件形式划分差压式流量计分类，有孔板流量计、文丘里流量计、均速管流量计等。
二次仪表为各种机械、电子、机电一体式差压式流量计、差压变送器及流量显示仪表。
差压式流量仪表是流量仪表大家族中应用最广泛的一中流量仪表，目前国内外已系列化、通用化、标准化，差压式流量计既可单独测量流量参数，也可测量其它参数（压力、物位、密度）等。
差压式流量计的检测件按其作用原理可分为：节流装置、水利阻力、动压头式、动压头增益及射流式、以及离心式等几大类。
检测件有标准化型式或非标准两大类。
标准型检测元件是以标准文件设计、制造、安装和使用，无需经实流标定即可确定其流量值和估算测量误差。
而非标型检测元件一般尚未列入国际标准中检测元件。
差压式流量计也是应用最广泛的一种流量仪表，在各种流量计使用量中占据首位。
主要优点是：(1)应用最多的孔板式流量计结构牢固，性能稳定可靠，使用寿命长;(2)应用范围广泛，至今尚无任何一流量计可与之比拟；(3)检测件与变送器、显示仪表分别由不同厂家生产，便于规模经济生产。
主要缺点是：(1)测量精度普遍偏低：(2)范围度窄，一般仅3：1～4：1；(3)现场安装条件要求高；(4)压损大（指孔板、喷嘴等）。
3. 容积式流量计容积式流量计，又称定排量流量计，简称PD流量计，在流量仪表中是精度最高的一类。
常用流量计的基础知识和比较流量计是一种用于测量流体流动速度和体积的仪器。
常用的流量计主要有：差压式流量计、涡街式流量计、电磁式流量计、超声波流量计和质量流量计。
本文将为您介绍这些常用流量计的基础知识和比较。
一.差压式流量计差压式流量计是通过测量绕流体管道的压差(即扩压器前后的压差)来计算流量的。
其优点是测量范围较宽，从小到几毫升/分钟到大量的水/秒不等，测量误差较小、可靠性高。
但是，差压式流量计对管道结构和管道粗糙度的要求较高，对于粘度和密度变化较大的流体，测量误差会增大。
涡街式流量计是通过测量涡轮绕轴线自转的角速度来计算流量的。
其优点是测量范围广泛，可以适应不同流体粘度的测量，并且安装与使用方便。
但是，涡街式流量计对流体在管道中的流动方向要求比较苛刻，具有一定的压力损失，且易受流体中颗粒物的影响。
电磁式流量计是通过测量液体通过磁场产生的电动势来测量液体的流量，其优点在于测量范围非常广泛，测量误差小，使用寿命长，对于含有颗粒物和腐蚀性强的流体，电磁式流量计有很好的稳定性和精度。
但是，其安装必须采用同轴式电极或成对电极，仪器成本较高，也需要较高的安装精度。
四.超声波流量计超声波流量计是通过测量超声波传播速度和方向，来测量流量的。
其优点在于测量范围广泛，不易受流体颜色、浊度、气泡和颗粒物的影响，具有使用方便等优点。
但是，超声波流量计在某些情况下会受到流体波动和结构振动的影响，其测量精度和稳定性有待更进一步改善。
五.质量流量计质量流量计是一种基于质量守恒原理和热力学平衡原理测量瞬时流量的仪器。
其优点在于可以不受温度、压力和流体密度等参数的影响，能够精确测量几乎所有的流体，并且可以反映温度、压力等流体参数变化的影响，具有系统灵敏性和速度性能高等优点。
但是，质量流量计具有高昂的价格和较高的维护成本，需要使用优质的精密元器件，并需要高级的使用和维护技术人员。
总体来看，不同的流量计具有不同的优缺点，一般应根据实际需要选择合适的流量计。
什么是流量计，一般测量流体流量的仪表统称为流量计，流量计是工业测量中重要的仪表之一。
随着工业生产的发展，对流量测量的准确度和范围的要求越来越高，流量测量技术日新月异。
为了适应各种用途，各种类型的流量计相继问世。
目前已投入使用的流量计已超过100种。
从不同的角度出发，流量计有不同的分类方法。
我们今天主要为大家讲解以最简单的结构原理方式分类的几种常见流量计。
1．容积式流量计力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振荡原理的漩涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰、槽式等等。
2．叶轮式流量计叶轮式流量计的工作原理是将叶轮置于被测流体中，受流体流动的冲击而旋转，以叶轮旋转的快慢来反映流量的大小。
典型的叶轮式流量计是水表和涡轮流量计，其结构可以是机械传动输出式或电脉冲输出式。
一般机械式传动输出的水表准确度较低，误差约±2％，但结构简单，造价低，国内已批量生产，并标准化、通用化和系列化。
电脉冲信号输出的涡轮流量计的准确度较高，一般误差为±0．2％一0．5％。
3．差压式流量计(变压降式流量计)差压式流量计由一次装置和二次装置组成．一次装置称流量测量元件，它安装在被测流体的管道中，产生与流量(流速)成比例的压力差，供二次装置进行流量显示。
二次装置称显示仪表。
它接收测量元件产生的差压信号，并将其转换为相应的流量进行显示．差压流量计的一次装置常为节流装置或动压测定装置(皮托管、均速管等)。
二次装置为各种机械式、电子式、组合式差压计配以流量显示仪表．差压计的差压敏感元件多为弹性元件。
由于差压和流量呈平方根关系，故流量显示仪表都配有开平方装置，以使流量刻度线性化。
多数仪表还设有流量积算装置，以显示累积流量，以便经济核算。
这种利用差压测量流量的方法历史悠久，比较成熟，世界各国一般都用在比较重要的场合，约占各种流量测量方式的70％。
压力变送器和差压变送器的区别
压力变送器是比较简单的测量，它只测量单纯的测量一个点的压力值，输入压力信号，转换为输出电流信号，可以理解为：将运行的压力值转换为标准的电流信号输出。
而差压变送器不同于压力变送器，它是输入两个压力信号，比拟两个压力值之间的压力差，将二者之差转换成电流信号输出（将这个差值转换成规范信号输出），也能准确的测量出压力和液位的变化。
压力变送器和差压变送器的接口也不同，前者是测表压或绝对压力的，就只有一个接口；二后者测两个口之间的差压，因此有有两个接口。
不管是压力变送器还是差压变送器，都应该提供标准的技术参数值才能对号入座。
如何区别微小流量变送器与差压式流量计
本文由提供
常见结构有两种：一种是流体流过差压变送器的高压低室;另一种是流体不流过差压变送器的高低压室。
对于前一种结构由于流过高低压室的流量与流过节流件的流量相等，因此只有在流量为零时，差压变送器测量到的压差才与节流件两端的压差相等。
当流量增大后，差压变送器测量到的压差将明显高于节流件两端的压差，从而带来测量误差。
内藏的孔板可以有不同的内径。
用手持终端器设置差压变送器的压差上限，以改变流量计的量程。
1、前者是传感器与变送器合为一体，后者是传感器与变送器相分离。
2、为在小流量时获得较高的压差，前者适用小于50mm的管径(典型值为10mm和20mm)，而标准节流装置仅适用50mm和50mm以上的管径，否则加工时会发生困难。
3、前者采用实流标定的方法来保证测量的精确度，而后者若使用标准节流装置就无需进行标定。
4、前者只适合安装在水平管道上，后则则无此限制。
