景观快题设计中剖立面图的绘制画法

主要用在：透视图和透视阴影，具有较强真实感，但反应不 出物体尺寸和准确形状。 • 平行投影：投影线相互平行，投影中心可认为在无穷远。形 成图形抽象，缺真实感，但准确反应物体尺寸和形体比例。
• 平行投影又可以分为正投影和斜投影；
• 正投影的投影线与承影面垂直，斜投影的投影线 与承影面倾斜。
二、三面投影
（1）先作地平线，然后在其上作剖切部分的墙体和屋面稿线，定出墙厚 和屋面厚，并作出未剖切部分的墙、屋顶等的投影线；
（2）定出门窗和台阶的位置； （3）加深图线，剖切到的部分应用粗线，其余部分的图线与立面图的线
条相同； （4）标注剖面符号。
三、园景的平面、立面和剖面图
• 园林四要素：地 形、水面、植物 和建筑；
2、坡级法• 在地形图上，用坡度等级表示地形图的陡缓和 分布的方法称为坡级法。直观，分析地形。
3、分布法
地形的另一种直观表示法，将整个地形的高程 划分成间距相等的几个等级，并用单色渲染。 各高度等级的色度随高程从低到高也逐渐由浅 变深。
主要用于表示基地范围内地形变化的程度、地 形的分布与走向。
4、高程标注法
• 当需要表示地形 图中某些特殊的 地形点时，可用 十字或圆点标记 这些点，并在标 记旁注上该点到 参照面的高程， 这些点常处于等 高线之间，这种 地形表示法称高 程标注法。
三、地形剖面图作法
1、地形剖断线
2、垂直比例
3、地形轮廓线
第四节 植物、水面及石块表示方法
一、树木的平面表示方法 四种类型：
• 立面按朝向分：东立面、西立面、南立面、北立面。
• 若选择一个平 行于侧面的铅 垂面将建筑物 剖切开，移去 一部分，另一 部分剖切面的 正投影图就能 反映建筑物的 内部层次变化。 该图称剖面图。

干货！告诉你详细的剖面图绘图方法和步骤首先，我们总结一下制图7步：01、分析图纸剖面图首先要进行分析，分析已知条件和图纸，方便进行体块的拆解，接下来才能开始进入绘制阶段。

02、定位绘制从定位开始，所有绘制出来的图样，都需要对它们进行定位定样，所以我们需要去寻找一个基座。

03、画轮廓接下来我们需要绘制一个轮廓，大框架，针对的是结构的梁板柱的基本轮廓04、建筑构配件下面我们需要补充建筑构配件，一方面的剖切到建筑的内容，另一方面是我们剖切方向上看到的内容，都需要进行补充绘制。

05、标注索引这些完成之后，随之而来的是标注索引定位，涉及到标高，标注，尺寸标注，图名，详图索引，文字标注等。

06、完善图纸图号、图名和目录，图框也要选择合适的比例。

07、图纸自审最后就是要进行自检，需要考虑图纸的设计是否合理，是否完整清晰，对应其他图纸来说，信息是否相同，尤其需要关注，轴号是否对应，图号和目录是否对应，包括图面上对应的标高，尺寸是否一致，都需要进行详细的自检。

下面，我们展开来讲：1、首先，我们从方案手上拿到的图纸里面，会有立面、平面、也又简单的剖面图；在你绘制剖面时，是与立面以及平面是相互调整和完善的过程，第一步，我们需要分析下，所剖切的位置具体特征是什么？依据图示案例，首先你需要解决的是，室内外空间和竖向交通之间的关系，以及转折剖处，室内空间和阳台内外的关系；出入口和立面对应有一个线脚的处理和门头的设计；这些都是我们绘制剖面图的依据，有些地方是可以直接引用的。

封闭阳台的上的线脚处理，以及坡屋面到檐口都是需要认真考虑的，这些同时也是墙身大样的设计基础。

2、分析后图纸我们需要对剖面图进行基础的定位依据：1.这个时候我们需要把横向的轴号、轴线表示出来 2.以及主要关键点的控制线表示出来进行定位，包括：竖向楼层线、楼层名楼层标高、室内外高差、楼层高度、建筑总高度，这样也可以对整个剖面有一个大体的范围。

3、接下来就需要把我们剖切到的轮廓画出来，主要包括：1.结构体系：梁板柱2.外墙围护结构3.分隔墙我们在这个阶段就需要和结构反馈，大样的合理性：包括檐沟、屋脊、梁、女儿墙的做法.4、之后，我们需要将剖切到的建筑构配件逐项的绘制出来1、竖向交通：主要考虑交通的合理性和净高的控制，需要依据平面来进行调整2、阳台：要注意阳台高差和栏杆高度，结合立面造型需要逐项处理3、门窗：门窗的高度和位置，需要和平面一一对应上4、雨披：需要对尺寸和标高进行定位定量的标注，通过剖面的表达，我们可以确定梁的做法，然后和结构专业进行配合。

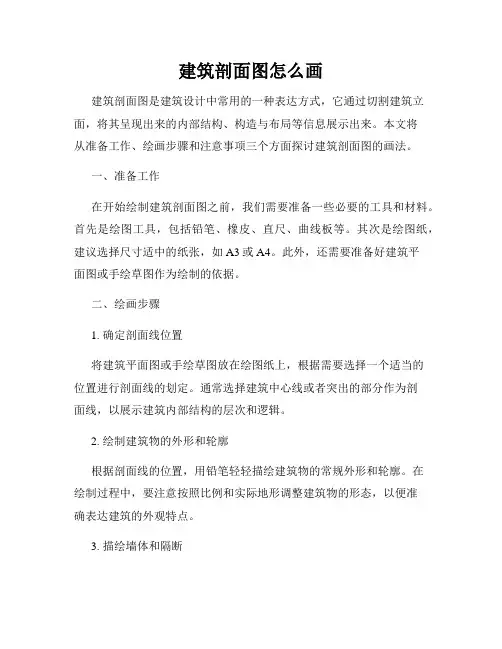

建筑剖面图怎么画建筑剖面图是建筑设计中常用的一种表达方式，它通过切割建筑立面，将其呈现出来的内部结构、构造与布局等信息展示出来。

本文将从准备工作、绘画步骤和注意事项三个方面探讨建筑剖面图的画法。

一、准备工作在开始绘制建筑剖面图之前，我们需要准备一些必要的工具和材料。

首先是绘图工具，包括铅笔、橡皮、直尺、曲线板等。

其次是绘图纸，建议选择尺寸适中的纸张，如A3或A4。

此外，还需要准备好建筑平面图或手绘草图作为绘制的依据。

二、绘画步骤1. 确定剖面线位置将建筑平面图或手绘草图放在绘图纸上，根据需要选择一个适当的位置进行剖面线的划定。

通常选择建筑中心线或者突出的部分作为剖面线，以展示建筑内部结构的层次和逻辑。

2. 绘制建筑物的外形和轮廓根据剖面线的位置，用铅笔轻轻描绘建筑物的常规外形和轮廓。

在绘制过程中，要注意按照比例和实际地形调整建筑物的形态，以便准确表达建筑的外观特点。

3. 描绘墙体和隔断根据建筑平面图或手绘草图，用直尺和曲线板描绘建筑物的墙体和隔断。

正常情况下，用实线代表实墙，用虚线代表隔断墙。

在绘制过程中，需保持准确的尺寸关系，并注意描绘墙体的厚度。

4. 绘制窗户和门在建筑剖面图中，窗户和门往往是重要的表达元素。

根据建筑平面图或手绘草图，用细线描绘窗户和门的位置和形状，并注意覆盖层厚度与开窗方式的描绘。

5. 添加标注和文字说明建筑剖面图需要对一些重要的构件和结构进行标注和文字说明，以便观者能够清晰地理解建筑的内部结构和功能布局。

使用细线描绘箭头并配以文字标注，简洁明了地注明构件、尺寸、材料以及其他相关信息。

三、注意事项1. 保持比例尺关系在绘制建筑剖面图时，要注意保持比例尺关系的准确性。

通过使用直尺和曲线板等辅助工具，可以帮助我们在画图过程中精确地表达建筑的尺寸与形态。

2. 突出重点信息建筑剖面图的目的是展示建筑的内部结构和构造，因此在绘制过程中需要根据设计意图和需要突出重点信息。

通过合理使用线条粗细、阴影、颜色等手法，突出建筑物的关键部分和特点，以便观者能够更加直观地理解建筑的内部工作原理。

根据平面图的剖切位置，找出地形剖断 细实线——其余
根据树木的高度和冠幅定出树的高宽比 园林景观立〔剖〕面图根本要素的表现
线条的方向要与水体的流动方向保持一致 园林景观立〔剖〕面图根本要素的表现
根据树形特征定出树的大体轮廓 将近处植物的暗部用深绿色马克笔着色，
中实线 ——主要局部轮廓线 园林景观立〔剖〕面图的绘制 线条的方向要与水体的流动方向保持一致
• 根据各景观要素的尺寸，定出其高、宽之 间的比例关系，用铅笔按一定比例画出各景 观要素的外形轮廓
• 绘制前景和中景植物立面，用灵魂的线条 勾出植物的外轮廓
• 绘制背景植物立面，勾画出配景
• 画面整体关系的调整
•墨线表现图实例
三.园林景观立〔剖〕面表现色彩图的绘制步骤
• 绘制植物的亮面，近处植物用中绿马克笔上 色，注意将植物的受光面留白，背景植物采用 冷灰色，注意植物间色彩冷暖关系的调整
• 将近处植物的暗部用深绿色马克笔着色， 并将灌木、花草和后面针叶树的大色铺上
• 绘制近处的建筑、景观构筑物，详细表现 景观的材料质感
• 水系统着色、配景着色
• 整体调整
• 实例赏析
色，注意将植物的受光面留白，背景植物采用 中实线——没剖到的主要可见轮廓线 细实线 ——次要局部轮廓线 质感和体积感，并用不同的表现手法表现出 根据平面图的剖切位置，找出地形剖断 将近处植物的暗部用深绿色马克笔着色， 根据剖面图各局部尺寸，勾勒出地形、水 近、中、远景的树木 根据树木的高度和冠幅定出树的高宽比 地形的剖面图能准确表达出地形垂直方向 色，注意将植物的受光面留白，背景植物采用 地形的剖断线要用粗实线表现 粗实线——建筑物的立面轮廓线 作出地形剖面图后，如果再画出剖视方向的其他景观要素的剖面或立面投影，就可得到园景剖面图 园林景观立〔剖〕面表现色彩图的绘制步骤

谢谢！
立面图
深入完善画面的视觉中心，并不断丰富画面整体感觉，做好虚实对比。注意画面中物体 的前后关系穿插。整体调整画面的节奏感，加强空间关系，增强虚实对比，完善画面的 细节。
立面图
大体铺设物体的亮部颜色（固有色），整体控制画面色调感觉。
立面图
不断完善画面的整体效果，进一步加强对比，着重刻画画面的主体和画面细节。
平面图
开始初步上色。大面积草坪，水体，树群用单色平铺，无需笔触。
平面图
进一步完善画面，整体调整，完善细节，使整幅图面和谐统一。
平面图
完成最终上色，检查完善，加强细节处理，包括投影，草坪树群水体的笔触。写设计 说明，图名，比例尺，指北针，剖切符等。
ห้องสมุดไป่ตู้
立面图
找出视平线，定好整体构图，保证透视准备。先画出画面主体物的前后关系。
园林表现技法 平、立、剖画法
平面图
确定平面图的设计范围，了解周边环境，绘制地形，构思平面设计草图。
平面图
构思完毕，将想法简单表现在平面图上，完成草图框架，基本明确功能分区。
平面图
处理平面图中的细节问题，如台阶、入口等，同时构思确定剖立面，效果及鸟瞰图。
平面图
深入完成剖立面、鸟瞰图、效果图，开始墨线勾勒。完成平面标注，包括高差，节点等。
剖面图
在绘制剖立面图时，有时平面的比例尺为1:1000立面的比例尺为1:500或者更大。那么 刚才的方法就不能用了，这种情况下可采用相似三角形的画法。
剖面图
剖面图
剖面图
鸟瞰图
求出底盘，画出“米”字格，角度一般控制在30°，确定景观元素对应的位置。
鸟瞰图
画出硬质景观的透视关系，根据平面图中对应的位置，求出鸟瞰图。

第18页/共65页
例2：将侧面投影改为剖面图解题步骤
1-1剖面图 1
1
第19页/共65页
例2：将侧面投影改为剖面图解题步骤
2-2剖面图 1
2
1-1剖面图 2
1
第20页/共65页
（2） 两相交的剖切平面（旋转剖） 用两个相交的剖切面（交线垂直于某一基本投影面）剖开机件，以表达具有回转轴机件的内部形状。
省略画法
标注原长
标注原长 折断省略画法
A
A A
A 构件局部不同省略画法
第64页/共65页
谢谢您的观看！
第65页/共65页
画剖面图的注意事项 ① 剖切平面的选择：通过机件的对称面或轴线且
平行或垂直于投影面。
② 剖切是一种假想，其它视图仍应完整画出，并 可取剖面。/共65页
④ 在剖视图上已经表达清楚的结构,在其它视图上 此部分结构的投影为虚线时,其虚线省略不画。 但没有表示清楚的结构，允许画少量虚线。
一、基本视图 ⒈ 形成
主视图 俯视图 左视图
右视图 从右向左投射
仰视图 从下向上投射
后视图 从后向前投射
第50页/共65页
⒉ 六个投影面的展开 仰视
主视
俯视
第51页/共65页
高
⒊ 六面视图的投影对应关系 前
后 上 右视
下
仰视 主视
左视 右 后视
左
长
俯视
左
长
右
度量对应关系 ：仍遵守“三等”规律
方位对应关系： 除后视图外，靠近主视图的一边是物体的后面，远离主视图的 一边是物体的前面。

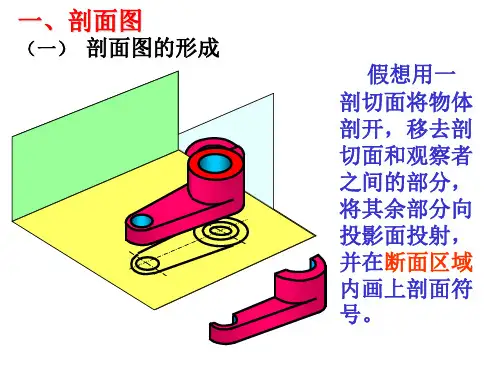

假想 剖切面
选择剖面位置的基本原则
1、平行于某一投影面； 2、过形体的对称面； 3、过孔洞的轴线； 注：剖切过程不能产生新线。

5.6 简化画法 对称图形的简化画法
对称符号
相同要素的省略画法
n个
n
n
n
省略画法
标注原长
标注原长 折断省略画法
A
A A
A 构件局部不同省略画法
C A
土建工程中基本视图的名称
B
F
A
C
D
D 正立面图
左侧立面图
右侧立面图
E
B
E
F
平面图
底面图
背立面图
向视图
若六个基本视图不能按标准位置配置时，如何说明投射方 向与视图之间的对应关系呢？ 采用标注的方法
正立面图
左侧立面图
这种可以
自由配置的 基本视图称 为向视图。
R
平面图
R向立面图
二、局部视图
局部视图是将物体的某一部分向基本投影
2）画半剖面视图，不影响 其他视图的完整性。
3）半剖视图中间应画细点划线，不应画成粗实线 4）半剖视图的标注方法与全剖视图的标注方法相同
1-1剖面图
1-1剖面图
1
11
1
例题 : 采用半剖视补绘左视图
1 1
3. 局部剖面图
用剖切平面局部地
1
1 剖开物体所得的剖面
图。
1-1剖面图
用剖切平面局部
1
1
2
2
1-1旋转剖面
2-2剖面图
5）表达机件底板、凸缘上的小孔等结构
1
1
1-1剖面图
6）分层局部剖
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
正确
② 波浪线不能穿空而过，也不能超出视图的 轮廓线。
×

剖面图
3.常用剖面图
用一个剖切平面： 全剖面图； 半剖面图。
全剖视图
剖面图
3.常用剖面图
用一个剖切平面： 全剖面图： 半剖：（中心线右侧或下方）
半剖视图
半剖视图
剖面图
3.常用剖面图 用一个剖切平面： 半剖：（中心线右侧或下方）
剖面图
3.常用剖面图
用连个或连个以上平行的剖切平面剖切（阶梯 剖）：
的平行线组，并将其覆盖到地形平面图上，使平行 线组与剖切位置线相吻合。
然后，借助丁字尺和三角板作出等高线与剖切位 置线的交点，再用光滑的曲线将这些点连接起来并 加粗加深即得地形剖断线。
2．垂直比例
剖面图的水平比例应与原地形平面图的比例
一致，垂直比例可根据地形情况适当调整。当 原地形平面图的比例过小、地形起伏不明显时， 可将垂直比例扩大5～20倍。采用不同的垂直 比例所作的地形剖面图的起伏不同，且水平比 例与垂直比例不一致时，应在地形剖面图上同 时标出这两种比例。当地形剖面图需要缩放时， 最好还要分别加上图示比例尺。
用两个或两个以上相交的剖切平面剖切（旋转 剖）：
阶梯剖
注意：
1、不画两个剖 切面转折处的投 影；
2、不应该出现 不完整要素；
3、转折处不应 与图上的轮廓线 重合。
剖面图 3.常用剖面图
用两个或两个以上相交的剖切平面剖切：
剖面图 3.常用剖面图
分层剖面图：
断面图 1.断面图的概念
只画出剖切轮廓线，不包括形体其它投影。
3．地形轮廓线
在地形剖面图中除需表示地形剖断线外，有 时还需表示地形剖断面后没有剖切到但又可见 的内容。可见地形用地形轮廓线表示。有地形 轮廓线的剖面图的作法较复杂，若不考虑地形 轮廓线，则作法要相对容易些。因此，在平地 或地形较平缓的情况下可不作地形轮廓线，当 地形较复杂时应作地形轮廓线。
