平面图、立面图、剖面图全方位看懂图纸

建筑工程施工图识读建筑工程施工图通常包括平面图、立面图、剖面图、细部构造图、钢筋图、设备布置图等。

在具体施工中，需要根据设计要求和施工实际情况来正确理解和应用这些施工图。

下面将结合具体的施工图例子，详细介绍建筑工程施工图识读的方法和要点。

1. 平面图识读平面图是建筑工程中最基础也是最重要的图纸之一。

它一般包括建筑全平面图、地下室平面图、各楼层平面图等。

平面图上标注了建筑物的主要构造和布局情况，比如墙体厚度、柱网布置、楼板厚度等。

同时，平面图还标注了建筑物的主体尺寸和空间布置，比如房间的大小、门窗的位置等。

例如，在一张平面图中，我们可以看到建筑物的外墙、内墙、楼板、结构柱等主要构造的位置和尺寸。

在施工中，施工人员需要根据这些尺寸和位置信息来准确施工，保证建筑物的结构和布局符合设计要求。

此外，在平面图中还包括了建筑物的建筑标高、结构标高等基础信息。

建筑标高一般是指建筑物的地面标高，结构标高是指建筑物的结构构件标高。

正确理解这些标高信息对于建筑物的高度和结构设计非常重要。

2. 立面图识读立面图是建筑工程中描述建筑立面结构和外观的图纸，它展示了建筑物的垂直截面，反映了建筑物的外观、形式和风格。

立面图包括了建筑物的立面主要构造、外立面装饰、开窗位置等内容。

通过立面图，我们可以看到建筑物的外观设计和构造，包括立面上的窗户、外墙饰面、构件连接等信息。

在施工中，施工人员需要根据立面图上的尺寸和位置信息来进行外立面的施工，保证建筑物的外观符合设计要求。

某建筑工程项目的立面图中标注了建筑物的幕墙构造、外墙材料、窗户类型等具体信息。

在施工中，施工人员需要按照这些信息来选择合适的幕墙材料和窗户，确保建筑物的外观和节能性能符合设计要求。

3. 剖面图识读剖面图是建筑工程中描述建筑结构截面的图纸，它展示了建筑物的纵向构造情况，反映了建筑物的内部结构和材料组成。

剖面图一般包括建筑物的纵向截面、构造柱、内外墙厚度等信息。

通过剖面图，我们可以看到建筑物的内部结构、材料组成和构造细节，比如墙体和楼板的截面形状、结构柱和梁的位置等。

如何看懂建筑施工图纸一、引言建筑施工图纸是建筑工程中必不可少的工具，它是建筑设计师和施工人员之间沟通的桥梁。

然而，对于非专业人士来说，理解和解读建筑施工图纸可能是一项具有挑战性的任务。

本文将给出一些简单的指南，帮助读者快速掌握如何看懂建筑施工图纸。

二、了解建筑施工图纸的基本元素在开始学习如何看懂建筑施工图纸前，首先需要了解一些基本的图纸元素。

这些元素包括平面图、立面图、剖面图等。

在图纸中，平面图是最常见也是最容易理解的一种图纸类型。

平面图是从上面的视角观察建筑物，显示了建筑物的整体布局和空间分配。

立面图则是从建筑物的某一面观察，展示了建筑物的外观和细节。

剖面图是从建筑物切割而得，展示了建筑物的内部结构。

除了以上的基本图纸元素，图纸上还有许多标注、符号和尺寸。

标注用于注明建筑物的各个部分，符号用于表示不同的构造和材料，而尺寸则用于表示建筑物的实际尺寸。

熟悉这些基本图纸元素和标记将为理解建筑施工图纸打下基础。

三、学习图纸上的标注和符号图纸上的标注和符号是理解建筑施工图纸的关键。

这些标注和符号通常被用于表示建筑物的构造、材料和细节。

例如，钢筋混凝土构造常被用极细实线表示，而砖墙则用细实线表示。

此外，图纸中还会使用一些专门的符号，如电气插座、水暖接口和消防设备等。

对于初学者来说，理解所有的标注和符号可能是一项挑战。

因此，初学者可以借助一些参考资料，如图纸符号手册或图纸标注指南，来帮助他们迅速理解图纸上的标注和符号。

四、掌握图纸中的尺寸图纸中的尺寸是了解建筑物实际尺寸的重要方式。

尺寸通常以两个主要单位表示，即米和毫米。

在图纸上，尺寸通常用虚线或实线与箭头表示，箭头指向被测量的线或边界。

初学者需要学会阅读和解释图纸上的各项尺寸，以便理解建筑物的实际尺寸和比例。

五、理解图纸的比例图纸的比例是图纸中的物体与实际物体之间的比例关系。

比例通常以比例尺的形式给出，如1:100、1:50等。

比例尺告诉我们图纸上的尺寸与实际尺寸之间的关系。

6.3 建筑平面图假想用一水平剖切面沿门窗洞的位置将房屋剖切后，对剖切面以下部分作出的水平剖面图，即为建筑平面图，简称平面图。

它反映房屋的平面形状、大小和房间的布置，墙（柱）的位置、厚度和材料，门窗的类型等。

图形放大上一页下一页播放动画一般地，房屋有几层，就应画出几个平面图，并在图的下方注明相应的图名，如底层平面图、二层平面图等等。

此外，还有屋面平面图，是房屋顶面的水平投影（对于较简单的房屋可不画出）。

图形放大上一页下一页播放动画习惯上，如上下各层的房间数量、大小和布置都一样时，则相同的楼层可用一个平面图表示，称为标准层平面图。

如建筑平面图左右对称时，亦可将两层平面画在同一个图上，左边画出一层的一半，右边画出另一层的一半，中间用一对称符号作分界线，并在图的下方分别注明图名。

如建筑平面较长较大时，可分段绘制，并在每个分段平面的右侧绘出整个建筑外轮廓的缩小平面，明显表示该段所在位置。

平面图上的断面，当比例大于1:50时，应画出其材料图例和抹灰层的面层线。

如比例为1:100--1:200时，抹灰层面线可不画，而断面材料图例可用简化画法（如砖墙涂红色，钢筋混凝土涂黑色等）。

建筑平面图图示内容1. 从图名可了解到该图是底层平面图，比例是1:100。

2. 在图中有一个指北针符号，说明房屋座北朝南（上北下南）。

图形放大上一页下一页播放动画3. 从平面图的形状与总长总宽尺寸，可计算出房屋的用地面积。

4. 从图中墙的位置及分隔情况和房间的名称，可了解到房屋内部各房间的配置、用途数量及其相互间的联系情况。

图形放大上一页下一页5. 从图中定位轴线的编号及其间距，可了解到各承重构件的位置及房间的大小。

本例的横向轴线为1至9，竖向轴线为A至E。

其中为A轴线后的第一条附加轴线。

图形放大上一页下一页6. 图中注有外部和内部尺寸，可了解到各房间的开间、进深、外墙与门窗及室内设备的大小和位置。

外部尺寸一般在图形的下方及左侧分三道注写：第一道尺寸表示外轮廓的总尺寸，即从一端外墙边到另一端外墙边的总长和总宽。

建筑工程制图识图建筑工程制图是指利用图纸来描述建筑物的形状、尺寸、结构和材料等信息的过程。

在建筑工程中，制图是非常重要的一环，它是实现设计和施工之间的有效沟通桥梁，并能够确保施工的精确性和准确性。

因此，建筑工程制图的识图能力对于建筑专业人员来说是至关重要的。

一、建筑工程制图的种类1. 平面图平面图是建筑工程制图中最常见且最重要的一种。

它是从俯视角度来描述建筑物布局和空间关系的，能够清晰地展示建筑物的平面形状、尺寸、房间分布以及重要设备的位置等信息。

2. 剖面图剖面图是建筑工程制图中用来展示建筑物内部结构的一种图表。

它通常从某个垂直的平面切断建筑物，将其内部结构和细节展示出来，能够清晰地展示建筑物的高度、横截面形状以及分隔墙等细节。

3. 立面图立面图是建筑工程制图中用来展示建筑物外立面形状和外部细节的一种图表。

它通常以正面视角来描述建筑物的外观、门窗位置、装饰元素以及立面上其他重要的特征。

4. 细部图细部图是建筑工程制图中用来展示建筑物局部细节的一种图表。

它通常对建筑物中的特殊部位，如连接处、拼接处、接缝等进行具体描述，能够清晰地展示细节构造和施工要求。

二、建筑工程制图的识图要点1. 仔细阅读图例和图纸说明在进行建筑工程制图的识图时，首先需要仔细阅读图例和图纸说明。

图例是对图纸上各种图形符号和线条的解释，而图纸说明则是对图纸内容的文字描述和补充说明。

通过仔细阅读图例和图纸说明，我们可以了解到图纸中各种符号和线条的含义，从而更好地理解图纸的内容。

2. 确定图纸的比例和单位图纸通常会标注比例和单位，比如1:100、1:50等。

在进行建筑工程制图的识图时，我们需要根据图纸上的比例和单位来确定实际尺寸和位置。

如果我们没有注意到比例和单位，就很容易造成实际施工中的误差。

3. 视觉理解建筑物的三维形态建筑工程制图通常是二维的，但是建筑物本身是三维的。

因此，在进行建筑工程制图的识图时，我们需要通过视觉理解来还原建筑物的三维形态。

平面图、立面图、剖面图和建筑详图的形成以及图示方法。

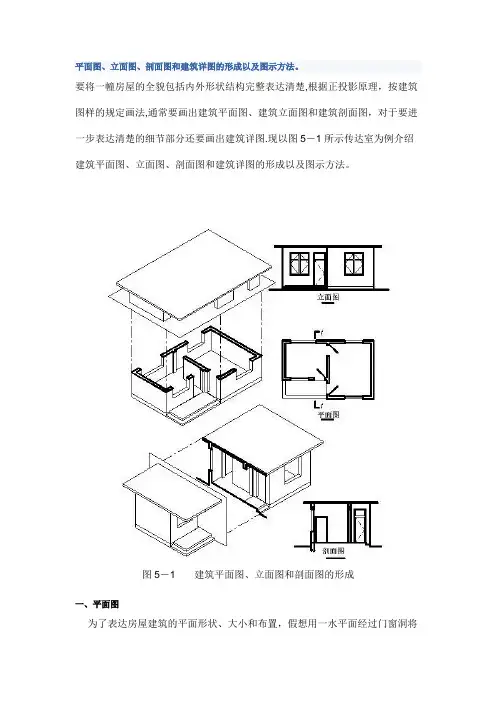

要将一幢房屋的全貌包括内外形状结构完整表达清楚,根据正投影原理，按建筑图样的规定画法,通常要画出建筑平面图、建筑立面图和建筑剖面图，对于要进一步表达清楚的细节部分还要画出建筑详图.现以图5－1所示传达室为例介绍建筑平面图、立面图、剖面图和建筑详图的形成以及图示方法。

图5－1 建筑平面图、立面图和剖面图的形成
一、平面图
为了表达房屋建筑的平面形状、大小和布置，假想用一水平面经过门窗洞将
房屋剖开，移去上部，由上向下投射所得的剖面图，称为建筑平面图，简称平面图.如果是楼房，沿底层剖开所得剖面图称底层平面图，沿二层、三层……剖开所得的剖面图称二层平面图、三层平面图……
二、立面图
为了反映房屋的外形、高度，在与房屋立面平行的投影面上所作出房屋的正投影图，称为建筑立面图，简称立面图。

图5－1中所画出的是从房屋的正面由前向后投射的正立面图.如果房屋四个方向立面的形状不同,则要画出左、右侧立面图和背立面图。

立面图的名称也可按房屋的朝向分别称为东立面图、南立面图、西立面图和北立面图,还可按房屋两端轴线的编号来命名，如①~③立面图、A～C立面图。

三、剖面图
为表明房屋内部垂直方向的主要结构，假想用侧平面或正平面将房屋垂直剖开，移去处于观察者和剖切面之间的部分，把余下的部分向投影面投射所得投影图,称为建筑剖面图，简称剖面图,根据房屋的复杂程度,剖面图可绘制一个或多个。

图5－1中是按平面图中剖切符号所示的剖切位置和投射方向作出的1-1剖面图。

建筑施工图的识读，平面图、立面图、剖面图识读要点及注意事项建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。

建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图。

在前期还应提供岩土工程详细勘察报告。

施工图的图示方法与常用符号1）比例建筑的形体庞大而复杂，绘图时需要用各种不同的比例，对于整座建筑物和建筑局部详图一般缩小画出。

常用比例的选用见下表：2）定位轴线及编号3）标高符号4）索引符号与详图符号5）常用建筑材料图例（二）、建筑施工图建筑施工图识读要点1、建筑施工图中的图样是依据正投影法原理绘制的。

2、房屋的平、立、剖面图采用小比例绘制，对无法表达清楚的部分，采用大比例绘制的建筑详图来进行表达。

3、房屋构、配件以及所使用的建筑材料均采用国标规定的图例或代号来表示。

4、为了使建筑施工图中的各图样重点突出、活泼美观，采用了多种线型来绘制。

施工总说明1）施工说明：主要说明工程的设计概况，工程做法中采用的标准图集代号，以及在施工图中不易用图样而必须采用文字加以表达的内容，如材料的选用、饰面的颜色、环保要求、施工注意事项、采用新材料、新工艺的情况等。

2）工程做法表：是对建筑物各部位构造、做法、层次、选材、尺寸、施工要求等的详细说明。

是现场施工和备料、施工监理、工程预决算的重要技术文件。

3）门窗表：一栋房屋所使用的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺寸规格等相应内容，以备施工预算所需。

总平面图总平面图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。

2. 图例、名称和绘图比例。

建筑物、构筑物等均采用图例来表示,并注明建筑物、构筑物的名称。

建筑总平面图的绘制比例一般采用1：500、1：1000、1：2000。

3. 表明标高。

建筑物首层地面标高、室外地坪标高。

01建筑平面图2、建筑平面图的图线5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。

6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。

7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。

8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。

10．底层平面图左下方或右下方画出指北针。

11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。

施工图常用符号图例大全请参考↓↓↓很实用的施工图常用符号及图例大全（一）底层平面图的识读1．了解平面图的图名、比例。

2．了解建筑的朝向。

3．了解建筑的平面布置。

4．了解建筑平面图上的尺寸。

建筑平面图上标注的尺寸均为未经装饰的结构表面尺寸。

建筑占地面积为首层外墙外边线所包围的面积。

平面面积利用系数K=使用面积/建筑面积×100%5．了解建筑中各组成部分的标高情况。

尺寸等内容。

建筑立面图一、立面图的形成、用途与命名方式在与建筑立面平行的铅直投影面上所做的正投影图称为建筑立面图，简称立面图。

立面图主要反映房屋各部位的高度、外貌和装修要求，是建筑外装修的主要依据。

立面图的命名方式有三种：1、用朝向命名：建筑物的某个立面面向那个方向，就称为那个方向的立面图。

2、按外貌特征命名：将建筑物反映主要出入口或比较显著地反映外貌特征的那一面称为正立面图，其余立面图依次为背立面图、左立面图和右立面图。

1、基本内容（1）建筑立面图主要表明建筑物外立面的形状；一般只标出图两端的轴线及编号，其编号应与平面图一致。

（2）图线在立面图上，门窗应按标准规定的图例画出。

（4）尺寸注法2．从立面图上了解建筑的高度。

6．建立建筑物的整体形状。

建筑剖面图梁、板涂黑。

但宜画出楼地面、屋面的面层线。

1．先了解剖面图的剖切位置与编号。

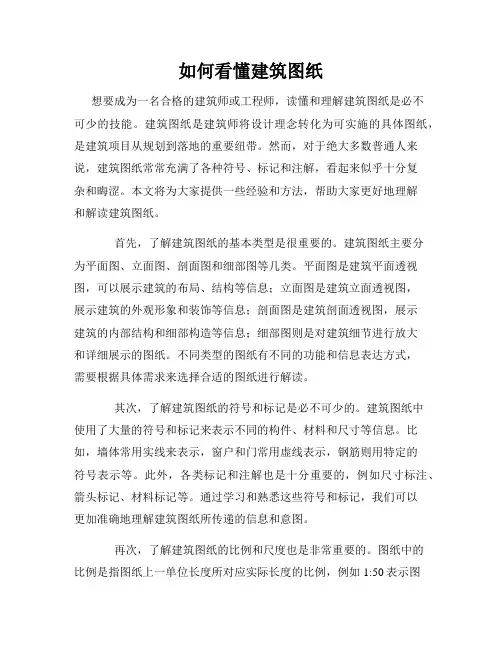

如何看懂建筑图纸想要成为一名合格的建筑师或工程师，读懂和理解建筑图纸是必不可少的技能。

建筑图纸是建筑师将设计理念转化为可实施的具体图纸，是建筑项目从规划到落地的重要纽带。

然而，对于绝大多数普通人来说，建筑图纸常常充满了各种符号、标记和注解，看起来似乎十分复杂和晦涩。

本文将为大家提供一些经验和方法，帮助大家更好地理解和解读建筑图纸。

首先，了解建筑图纸的基本类型是很重要的。

建筑图纸主要分为平面图、立面图、剖面图和细部图等几类。

平面图是建筑平面透视图，可以展示建筑的布局、结构等信息；立面图是建筑立面透视图，展示建筑的外观形象和装饰等信息；剖面图是建筑剖面透视图，展示建筑的内部结构和细部构造等信息；细部图则是对建筑细节进行放大和详细展示的图纸。

不同类型的图纸有不同的功能和信息表达方式，需要根据具体需求来选择合适的图纸进行解读。

其次，了解建筑图纸的符号和标记是必不可少的。

建筑图纸中使用了大量的符号和标记来表示不同的构件、材料和尺寸等信息。

比如，墙体常用实线来表示，窗户和门常用虚线表示，钢筋则用特定的符号表示等。

此外，各类标记和注解也是十分重要的，例如尺寸标注、箭头标记、材料标记等。

通过学习和熟悉这些符号和标记，我们可以更加准确地理解建筑图纸所传递的信息和意图。

再次，了解建筑图纸的比例和尺度也是非常重要的。

图纸中的比例是指图纸上一单位长度所对应实际长度的比例，例如1:50表示图上的1单位长度对应实际长度的50单位。

而尺度则是指图纸图示的具体比例尺，比如1/8英寸表示图纸上的1英寸对应实际尺度的8英寸。

通过了解和掌握图纸的比例和尺度，我们可以更加准确地把握建筑的尺寸和比例关系，从而有助于有效地理解和解读建筑图纸。

最后，了解建筑图纸的背景知识和所属专业领域也是非常重要的。

建筑图纸是建筑设计师和工程师的专业语言，其中包含了大量的建筑知识、建筑工程原理和规范标准等。

因此，只有了解所属领域的专业知识和理论，我们才能更好地理解和解读建筑图纸。

建筑结构图纸怎么看一、引言建筑结构图纸是建筑师、结构工程师和施工人员共同理解和交流的重要工具。

对于非专业人士来说，图纸上的许多符号和标记可能显得难以理解。

因此，在阅读建筑结构图纸之前，我们需要了解基本的图纸符号以及它们的含义。

二、图纸类型建筑结构图纸主要分为平面图、立面图和剖面图，每种类型都承载着不同的信息。

1. 平面图平面图是建筑结构图纸中最常见的一种类型。

它展示了建筑物在水平方向上的布局，包括墙壁、柱子和楼梯等。

平面图通常以等高线标识建筑物的高度差异，帮助我们了解建筑物内部的空间分布。

2. 立面图立面图展示了建筑物在垂直方向上的外观。

通过立面图，我们可以看到建筑物的立面细节，例如窗户、门和外墙材料等。

立面图还包括了一些关于结构特征、材料和建筑风格的文字描述。

3. 剖面图剖面图是建筑结构图纸中最有深度和细节的类型。

它展示了建筑物在垂直方向上的截面，并提供了建筑物内部的具体细节，例如梁、柱和地基等。

剖面图使我们能够更好地理解建筑物的构造和材料使用。

三、图纸符号理解建筑结构图纸的符号和标记是阅读图纸的关键。

以下是一些常见的图纸符号及其含义：1. 墙壁墙壁通常用实线表示。

不同类型的墙壁可以用不同的线宽或线型来区分，例如浅阴影或虚线。

2. 梁和柱梁和柱通常用粗实线表示。

梁可以通过符号 "LB" 标记，而柱通常用符号 "CL" 或 "C" 标记。

3. 地板和天花板地板和天花板通常用粗实线表示。

它们可以通过字母 "FL" 或 "CL" 标记。

4. 窗户和门窗户和门通常用符号或符号组合表示。

例如，一个矩形的标记可以表示窗户，而一个矩形上方有一个弧线的标记则表示门。

5. 材料标识图纸中的材料标识可以帮助我们了解需要使用的具体材料。

这些标识通常以文字形式出现，如 "BRC" 表示钢筋混凝土、"STL" 表示钢铁等。
