平面立面大样图概念

识图的基本知识晏辉识图是制造行业的一项最基础的工作，最基本的技能，也是最重要的工作和技能。

如果在实际工作中管理者与操作员看不懂图纸，不能领会图纸的意思，不可能加工出图纸上要求的合格产品，造成生产加工工作不能顺利进行，甚至可能造成产品的大量报废，使企业遭受重大损失。

因此，生产加工企业要把识图工作当成一项非常重要的工作来抓，培养全体员工的识图能力和水平。

一：视图的基本概念A：六个基本视图主视图—由正前方向后投影所得的视图。

俯视图—由上向下投影所得的视图。

左视图—由左向右投影所得的视图。

右视图—由右向左投影所得的视图仰视图—由下向上投影所得的视图。

图一视图构成通常情况下，要反映一个物体的全貌只要有三个视图即可。

主视图、俯视图、左视图。

以一图为例，前视图、后视图；俯视图、仰视图；左视图、右视图的投影视图是一样的，它们的差别仅在投影线上不一样，有些交线在后视图、仰视图、右视图中变成了虚线，参照图二与图一对比。

右视图后视图仰视图图二B：轴测图是物体在平行投影下形成的一种单面投影，它能同时反映出物体的长、宽、高三个方向的尺度，立体感较强，具有较好的直观性。

工程上有时采用轴测图人作为辅助图样，进一步说明被表达物体的结构、设计思想、工作原理。

轴视图是我们绘制三视图的基础及参考。

图三三视图图四轴测图C：局部视图—机件的某一部分向基本投影面而得的视图。

图五图六D：斜视图—机件向不平行于任何基本投影面的平面投射所得的视图。

E：旋转视图—当机件的某一部分倾斜于基本投影面时，可假想将机件的某一部分旋转到与某一选定的基本投影面平行后，再向该投影面投射所得到的视图。

F：剖视图—用视图表达机件时，机件内部的结构形状假想用剖切面剖开机件，将处在观察者和剖切面的部份移开，而将其余部分向投影面投影所得到的图形称为剖视图。

图七二：建筑识图石材加工不仅涉及到机械识图，同时还涉及到建筑识图，这是石材制造业与其它行业有很大区别之处。

因此，下面浅谈建筑识图方面的知识。

施工图识读要读出哪些信息？1．对新建工程建立整体概念，熟悉施工图中的主要尺寸及相互关系。

2．检查施工图中有无错误，各图之间有无矛盾，是否有漏项等。

看图的方法是“由外向里看，由大到小看，由粗到细看，先主体，后局部，图样与说明互相对着看，建施与结施对着看”。

看图步骤如下：1）．先看目录。

了解建筑性质，是结构类型，建筑面积大小，图纸张数等信息。

2）．按照图纸目录检查各类图纸是否齐全，有无错误，标准图是哪一类。

把它们查全准备在手边以便可以随时查看。

3）．看设计说明。

了解建筑概况和施工技术要求。

4）．看总平面图。

了解建筑物的地理位置、高程、朝向及建筑有关情况，考虑如何进行定位放线。

5）．看完总平面图，依次看平面图、立面图、剖面图，通过平、立、剖面图，在脑海中逐步建立立体形象。

6）．通过平、立、剖形成建筑的轮廓以后，再通过详图了解各构件、配件的位置，及它们之间是如何连接的。

一、房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。

故要求有关施工人员必须熟悉施工图的全部内容。

一套房屋建筑工程图，一般按专业分为建筑施工图、结构施工图、设备施工图（给包括的图纸1.图纸目录2.建筑设计总说明3.门窗表4.总平面图5.平面图：（首层~顶层的平面图）6.立面图（正立面图，背立面图，东立面图，西立面图）（立面图最好放在同一页纸上，一边阅读。

）7.剖面图（视情况，有多个）8. 详图（节点大样图及门窗大样图，楼梯大样图）1.图纸目录2.设计总说明3.平面布置图（基础平面布置图、楼层平面布置图、屋顶平面布置图）4.结构详图（梁板柱结构详图、基础详图、楼梯详图、屋架详图、构件详图等）5. 各大样图其它由建筑师绘制。

与建筑的结构安全无关，一般可以根据要求改动。

由建筑结构师绘制。

关系到结构受力和安全，一般不允许改动，如果改动必须通知结构师确认。

二、建筑施工图识读要点1、图纸目录及门窗表：图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建设单位或设计单位核对情况。

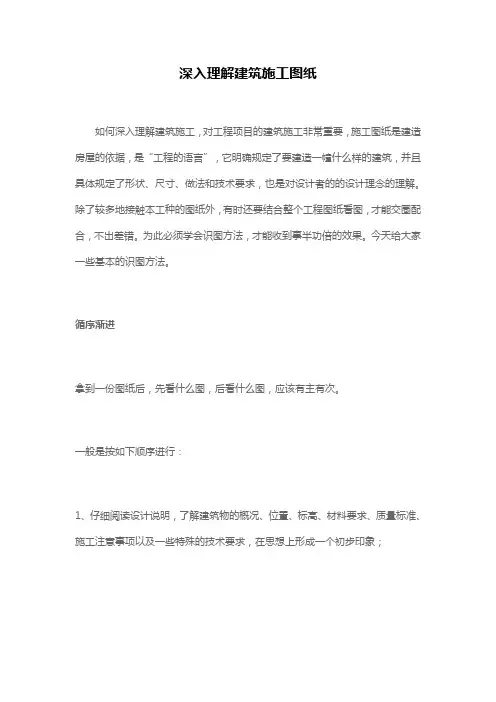

深入理解建筑施工图纸如何深入理解建筑施工，对工程项目的建筑施工非常重要，施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求，也是对设计者的的设计理念的理解。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

今天给大家一些基本的识图方法。

循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读这样才能收到事半功倍的效果。

记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

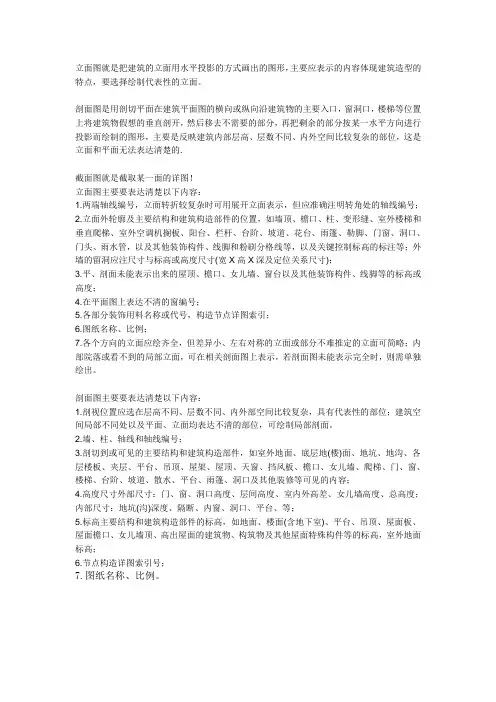

立面图就是把建筑的立面用水平投影的方式画出的图形，主要应表示的内容体现建筑造型的特点，要选择绘制代表性的立面。

剖面图是用剖切平面在建筑平面图的横向或纵向沿建筑物的主要入口，窗洞口，楼梯等位置上将建筑物假想的垂直剖开，然后移去不需要的部分，再把剩余的部分按某一水平方向进行投影而绘制的图形，主要是反映建筑内部层高、层数不同、内外空间比较复杂的部位，这是立面和平面无法表达清楚的.截面图就是截取某一面的详图！立面图主要要表达清楚以下内容：1.两端轴线编号，立面转折较复杂时可用展开立面表示，但应准确注明转角处的轴线编号；2.立面外轮廓及主要结构和建筑构造部件的位置，如墙顶、檐口、柱、变形缝、室外楼梯和垂直爬梯、室外空调机搁板、阳台、栏杆、台阶、坡道、花台、雨篷、勒脚、门窗、洞口、门头、雨水管，以及其他装饰构件、线脚和粉刷分格线等，以及关键控制标高的标注等；外墙的留洞应注尺寸与标高或高度尺寸(宽X高X深及定位关系尺寸)；3.平、剖面未能表示出来的屋顶、檐口、女儿墙、窗台以及其他装饰构件、线脚等的标高或高度；4.在平面图上表达不清的窗编号；5.各部分装饰用料名称或代号，构造节点详图索引；6.图纸名称、比例；7.各个方向的立面应绘齐全，但差异小、左右对称的立面或部分不难推定的立面可简略；内部院落或看不到的局部立面，可在相关剖面图上表示，若剖面图未能表示完全时，则需单独绘出。

剖面图主要要表达清楚以下内容：1.剖视位置应选在层高不同、层数不同、内外部空间比较复杂，具有代表性的部位；建筑空间局部不同处以及平面、立面均表达不清的部位，可绘制局部剖面。

2.墙、柱、轴线和轴线编号；3.剖切到或可见的主要结构和建筑构造部件，如室外地面、底层地(楼)面、地坑、地沟、各层楼板、夹层、平台、吊顶、屋架、屋顶、天窗、挡风板、檐口、女儿墙、爬梯、门、窗、楼梯、台阶、坡道、散水、平台、雨篷、洞口及其他装修等可见的内容；4.高度尺寸外部尺寸：门、窗、洞口高度、层间高度、室内外高差、女儿墙高度、总高度；内部尺寸：地坑(沟)深度、隔断、内窗、洞口、平台、等；5.标高主要结构和建筑构造部件的标高，如地面、楼面(含地下室)、平台、吊顶、屋面板、屋面檐口、女儿墙顶、高出屋面的建筑物、构筑物及其他屋面特殊构件等的标高，室外地面标高；6.节点构造详图索引号；7.图纸名称、比例。

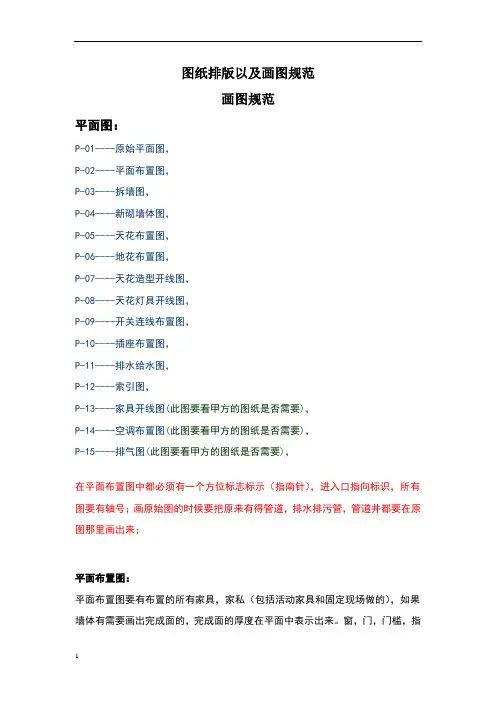

图纸排版以及画图规范画图规范平面图：P-01----原始平面图，P-02----平面布置图，P-03----拆墙图，P-04----新砌墙体图，P-05----天花布置图，P-06----地花布置图，P-07----天花造型开线图，P-08----天花灯具开线图，P-09----开关连线布置图，P-10----插座布置图，P-11----排水给水图，P-12----索引图，P-13----家具开线图(此图要看甲方的图纸是否需要)，P-14----空调布置图(此图要看甲方的图纸是否需要)，P-15----排气图(此图要看甲方的图纸是否需要)，在平面布置图中都必须有一个方位标志标示（指南针），进入口指向标识，所有图要有轴号；画原始图的时候要把原来有得管道，排水排污管，管道井都要在原图那里画出来；平面布置图：平面布置图要有布置的所有家具，家私（包括活动家具和固定现场做的），如果墙体有需要画出完成面的，完成面的厚度在平面中表示出来。

窗，门，门槛，指v1.0 可编辑可修改南针都要在平面表现出来，至于地花的造型是否要在平面图表现出来，要视乎项目的进度。

-------------------------------------------------------------------------------------------------------拆墙图：拆墙图要有拆掉的墙体的尺寸；-------------------------------------------------------------------------------------------------------新砌墙体图：新砌墙体要表示出新砌墙的材料，厚度，长度的所有尺寸；开线之后出了门洞，门洞要有门洞的标号，有一个门洞表，表现出哪个门洞是多高多宽的；天花布置图：天花布置图要有天花的造型和灯具的位置，排气，空调，窗帘也要在天花布置图显示出来，天花造型的标高也要在图表示出来。

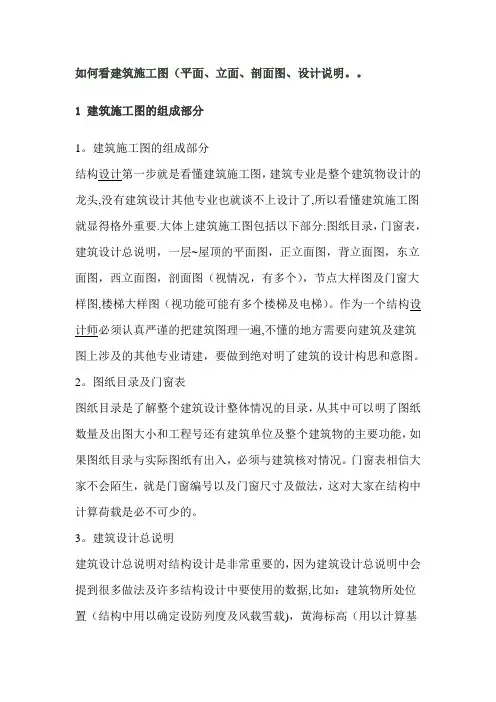

如何看建筑施工图（平面、立面、剖面图、设计说明。

1 建筑施工图的组成部分1。

建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要.大体上建筑施工图包括以下部分:图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图,楼梯大样图（视功能可能有多个楼梯及电梯）。

作为一个结构设计师必须认真严谨的把建筑图理一遍,不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。

2。

图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。

3。

建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据,比如：建筑物所处位置（结构中用以确定设防列度及风载雪载)，黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高,施工中根本无法施工）,墙体做法地面做法楼面做法。

.等等做法（用以确定各部分荷载),总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。

4。

建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。

而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。

作为结构设计师在看平面图的同时,需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改,通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图（人家是老大，没办法的.。

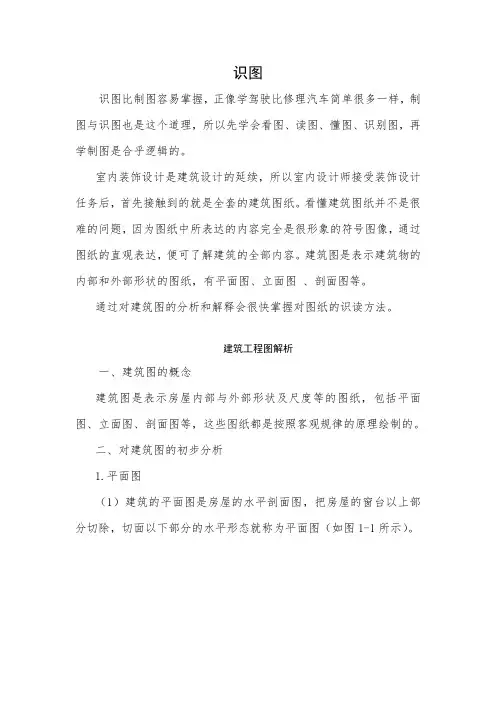

识图识图比制图容易掌握，正像学驾驶比修理汽车简单很多一样，制图与识图也是这个道理，所以先学会看图、读图、懂图、识别图，再学制图是合乎逻辑的。

室内装饰设计是建筑设计的延续，所以室内设计师接受装饰设计任务后，首先接触到的就是全套的建筑图纸。

看懂建筑图纸并不是很难的问题，因为图纸中所表达的内容完全是很形象的符号图像，通过图纸的直观表达，便可了解建筑的全部内容。

建筑图是表示建筑物的内部和外部形状的图纸，有平面图、立面图、剖面图等。

通过对建筑图的分析和解释会很快掌握对图纸的识读方法。

建筑工程图解析一、建筑图的概念建筑图是表示房屋内部与外部形状及尺度等的图纸，包括平面图、立面图、剖面图等，这些图纸都是按照客观规律的原理绘制的。

二、对建筑图的初步分析1.平面图（1）建筑的平面图是房屋的水平剖面图，把房屋的窗台以上部分切除，切面以下部分的水平形态就称为平面图（如图1-1所示）。

图1-1（2）若一栋多层的楼房，每层布置不同，则每层都应画平面图。

若几个楼层平面布置相同，则只画一个标注层的平面图就可以了。

（3）平面图表示房屋占地的面积、内部分隔、墙的厚度、台阶楼梯以及门窗局部的位置和大小等。

（4）平面图的种类有总平面图、平面图、屋顶平面图等，而室内装饰工程图中的天棚平面图不是仰视图，而是设想透过天棚楼板所观察到的布局图。

2.立面图建筑的立面图，是一栋建筑物的四周外观造型的图样。

按建筑各立面的朝向绘制图形，称为东、南、西、北立面图（如图1-2所示）。

立面图主要表明建筑物的外部形状，房间长、宽、高的尺寸，屋顶的形式，门窗洞口的位置，外墙面装饰的材料及做法等。

图1-23.剖面图剖面图是以遐想的平面，把建筑物沿垂直方向切开，剖切后的相对应的两个正立投影面图称为剖面图。

4.建筑图的剖立面（1）建筑图与室内装饰图中都有剖面图与立面图组合在一起的剖立面，（如图1-3所示）。

图1-3（2）剖面图多为天棚、墙壁和地面被剖切后的形状与结构的断立面，标明层高、墙壁厚度及材料等。

园林工程施工图概念在园林工程施工图中，主要包括平面图、立面图、剖面图、大样图、细部图、节点图等内容。

其中，平面图是园林工程施工图的主体部分，它展现了园林工程的整体布局、功能区划、景观元素的位置、数量和尺寸等信息。

平面图通常包括总平面图、分平面图、细部平面图等，根据设计的要求和施工的需要，平面图需要详细地标示各种植物、构筑物、路径、水体等元素的位置和尺寸。

立面图是园林工程施工图中的另一个重要部分，它展现了园林工程在垂直方向上的构造和布局情况。

立面图通常包括正立面图、侧立面图、局部立面图等，通过立面图可以清晰地表达景观元素的高度、形态和色彩等信息，为施工方提供了立体空间的参考。

剖面图是园林工程施工图中的一个重要内容，它展现了园林工程在水平和垂直方向上的构造和布局情况。

剖面图通常包括长剖面图、短剖面图、局部剖面图等，通过剖面图可以表达景观元素的地形、地貌、植被、水体等特征，为施工方提供了构筑物、植物、土方等方面的详细信息。

大样图是园林工程施工图中的一个重要部分，它展现了园林工程中各种构筑物、植物、材料等的具体形态和尺寸。

大样图通常包括建筑大样图、植物大样图、材料大样图等，通过大样图可以清晰地表达各种元素的外观、结构、材质等特征，为施工方提供了参考和依据。

细部图是园林工程施工图中的一个重要部分，它展现了园林工程中各种构筑物、植物、设施等的细节部分。

细部图通常包括路面细部图、照明细部图、雕塑细部图等，通过细部图可以清晰地表达各种构筑物、植物、设施等的细节设计和规格要求，为施工方提供了施工和安装的具体指导。

节点图是园林工程施工图中的一个重要内容，它展示了园林工程中各种构筑物、景观元素之间的连接关系和布置方式。

节点图通常包括景观节点图、交通节点图、功能节点图等，通过节点图可以清晰地表达各种元素之间的联系和互动关系，为整个园林工程的统一性和完整性提供了保障。

总的来说，园林工程施工图是园林工程设计的具体表现形式，它包括平面图、立面图、剖面图、大样图、细部图、节点图等内容，通过这些图纸可以清晰、明确地表达设计意图，为施工方提供了施工和安装的具体指导。

规范（一）——图纸一、平面图1、概念:平面图有剖视投影图和界面图两种概念。

室内剖视投影平面图，以下简称平面图，是距地（或±0.000标高处）1.8m作水平向剖切后，去掉上半部分，至上而下所得到的正投影图。

室内界面图即是对某一装修界面的直接影像图，没有因剖视所形成的空间叠合和围合截面的内容表述。

2、平面图分类：建筑原况平面图总平面图：总平面布置图总隔墙布置图各项分平面图：平面布置图平面隔墙图平面装修尺寸图平面装修立面索引图地坪装修施工图平面门扇布置图平面家具布置图平面陈设品布置图平面灯具编号图平面开关、插座布置图上述各项平面内容仅指设计所需表示的范围，当设计对象较为简易时，视具体情况可将上述某几项内容合并在同一张平面图上来表达，或是省略某项内容。

1）建筑原况平面图：a、表达出原建筑的平面结构内容，绘出隔墙位置与空间关系和竖向构件及管井位置等，绘制深度到建施为止。

b、表达出建筑轴号及轴线间的尺寸。

c、表达出建筑标高。

2）总平面布置图：a、表达出完整的平面布置内容全貌，及各区域之间的相互连接关系。

b、表达建筑轴号及轴号间的建筑尺寸c、表达个功能的区域位置及说明。

说明用阿拉伯数字分区编号，并在图中将每一编号的具体功能以文字说明。

d、表达出装修标高关系。

e、总图中除轴线尺寸外，无其他尺寸表达，无家具灯具编号和材料编号。

3）总隔墙图：：a、表达按室内设计要求重新布置的隔墙位置，以及被保留的原建筑隔墙位置，表达出承重墙与非承重墙的位置b、原墙拆除以虚线表示。

c、表达出门洞、窗洞的位置及尺寸d、表达出隔墙的定位尺寸e、表达出各地坪装修标高的关系4）平面布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出隔墙、隔断、固定家具、固定构件、活动家具、窗帘。

c、表达出该部分详细的功能内容、编号及文字注释。

d、表达出活动家具及陈设品图例e、表达出电脑、电话、灯光灯饰的图例f、表达出装修地坪标高g、注明本部分的建筑轴号及轴线尺寸h、以虚线表达出在剖切位置线之上的，需强调的立面内容5）平面隔墙图：a、表达出该部分按室内设计要求重新布置的隔墙位置，以及被保留的原建筑隔墙的位置，表达出承重墙与非承重墙的位置b、原墙拆除以虚线表示c、表达出隔墙材质图例及龙骨排列d、表达出门洞、窗洞的位置及尺寸e、表达出隔墙的详细定位尺寸f、表达出各地坪装修标高的关系g、表达出的建筑轴号及轴线尺寸6）平面装修尺寸图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出隔墙、隔断、固定构件、活动家具、窗帘c、详细表达出平面上各装修内容的详细尺寸d、表达出地坪的标高关系e、注明轴号及轴线尺寸f、不表示任何活动家具、灯具、陈设品等g、以虚线表达出在剖切位置线之上的，需强调的立面内容7）平面装修立面索引图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出隔墙、隔断、固定构件、活动家具、窗帘c、详细表达出各立面、剖立面的索引号和剖切号，表达出平面中需被索引的详图号d、表达出地坪的标高关系e、注明轴号及轴线尺寸f、不表示任何活动家具、灯具、陈设品等g、以虚线表达出在剖切位置线之上的，需强调的立面内容8）地坪装修施工图：a、表达出该部分地坪界面的空间内容及关系b、表达出地坪材料的规格、材料编号及施工排版图c、表达出埋地式内容（如：埋地灯、暗藏光源、地插座等）d、表达出地坪相接材料的装修节点剖切索引符号和地坪落差的节点剖切索引号e、表达出地坪拼花或大样索引号f、表达出地坪装修所需的构造节点索引g、表达出地坪的标高关系h、注明轴号及轴线尺寸9）平面门扇布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出各类门扇的位置和和分类标号，FM后缀数字为防火门标号，M后缀数字为普通门编号，同一类型的标注相同编号c、表达出各类门扇的详图索引编号d、表达出各类门扇的长*宽尺寸e、表达出门扇的开启方式和方向f、表达出地坪的标高关系g、注明轴号及轴线尺寸10）平面家具布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出家具的陈设立面索引号和剖立面索引号c、表达出每款家具的索引号d、表达出每款家具的实际的平面形状e、表达出各功能区域的编号及文字注释f、表达出装修地坪标高g、注明轴号及轴线尺寸11）平面陈设品布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出陈设品的位置，平面造型及图例c、表达出陈设品的陈设立面索引号和剖立面索引号d、表达出各陈设品的编号及尺寸e、表达出地坪上的陈设品（如工艺毯）的位置、尺寸及编号f、表达出装修地坪标高g、注明轴号及轴线尺寸陈设品包括画框、雕塑、摆件、工艺品、绿化、工艺毯、插花12）平面灯具编号图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出在平面中的每一款灯光和灯饰的位置及图形c、表达出立面中各类壁灯、画灯、镜前灯的平面投影位置及图形d、表达出地坪上的地埋灯及踏步灯带e、表达出暗藏于平面、地面、家具及装修中的光源f、表达出各类灯光、灯饰的编号g、表达出各类灯光灯饰在本图纸中的图表h、图表中应包括图例、编号、型号、调光与否及光源的各项参数i、表达出装修地坪标高j、注明轴号及轴线尺寸13）开关插座布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出各墙、地面的开关、强弱电插座的位置及图例c、不表示地坪材料的排版和活动家具、陈设品d、表达出装修地坪标高e、注明轴号及轴线尺寸f、表达出开关、插座在本图纸中的图表注释二、平顶图1、概念：室内平顶图，系指向上仰视的正投影平面图，具体可分为下述两种情况：其一，顶面基于处于一个标高时，平顶图就是顶界面的平面影像图，即（顶）界面图；其二，顶面处于不同标高时，即采用水平剖切后，去掉下半部分，之下而上仰视可得到正投影图，剖切高度以充分展现顶面设计全貌的最切当处为宜。

《古建筑测绘》讲义按ctrl点击返回目录1、古建筑测绘的概念A.测量建筑物的形状、大小和空间位置，并在此基础上绘制相应的平、立、剖面图纸。

B.是对古建筑的相关几何、物理和人文信息以及随时变化的信息适时进行采集、测量、处理、显示、管理、更新和利用的技术和活动。

2、应用范围应用与建筑遗产的研究评估、管理维护、保护规划与设计、保护工程实施、周边环境的建设控制以及教育、展示和宣传等诸多方面。

3、人员素质要求熟悉测绘对象的相关形式特征、语汇和历史、结构及构造知识。

4、表现形式A.常规的测量和制图。

B.建立了测绘数据和信息的数据库。

C.地理信息管理系统。

5、技术应用A.3S技术：全球定位系统GPS、遥感RS、地理信息系统GIS。

B.数字摄影测量。

C.三维激光扫描技术。

二、基本知识注：加粗字体为《房屋建筑制图同意标准》常用比例，不加粗字体为可用比例。

2、测绘成果包含A.测绘图（线划图）。

B.照片。

C.数据图表。

D.文字报告。

E.录像。

F.表现图（采用黑白或色彩绘制的建筑立面、透视图等）。

G.实物模型。

H.点云数据。

I.计算机模型。

J.数据库、地理信息系统。

3、测量仪器A.手持式激光测距仪。

B.激光标线仪。

C.水准仪、经纬仪、平板仪、全站仪、罗盘仪等。

D.全站仪、数字相机、数字化近景摄影测量工作站。

E.三维激光扫描仪。

按ctrl点击返回目录1、草图画法1）、平面图A、需要绘制详图的部位：a)墙体中特殊的转角、近端处理以及墙体b)各式柱础（需画出平面及另外两个方向的视图）c)有雕饰的门枕石、角石等（需画出平面及另外两个方向的视图）d)必要的铺地、散水以及台基石局部B、必须数清并表明数量的构建：a)台明、室内地面及散水的铺地砖或木地板b)阶条石、土衬石等C、其他注意事项：a)平面图中应“关窗开门”b)平面图中的柱子断面按柱根尺寸画c)墙体一般剖切在槛墙和下碱以上d)门窗、隔扇、花罩、楼梯以及其他不能在平面图中表现清除的部位和构建，均需专门画出完整的详图。

建筑结构施工图的识图方法01把握主次拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象;2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础;3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等;4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况;5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解;6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到：先看说明后看图，顺序最好为平、立、剖;查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。

02记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。

03弄清关系看图时，必须弄清每张图纸之间的相互关系。

因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。

园林施工图该图纸包含：总平面定位图总平面布置图绿化总平面图壁泉水池平面图壁泉水池立面图中心广场（绿地）平面图花池组合平面图主入口及儿童游戏场平面图花架顶平面住宅入户庭院平面图以及节点详图某街头绿地景观设计全套施工图纸包括：总平面图弧型水池墙面展开装饰框大样园路铺砖旱池大样旱池铺地大样柱顶立面大样柱顶平面大样观赏花坛大样临江平台大样人行道铺装剖面大样花坛大样石墙立面栏杆大样石墙基础花饰大样拦杆-1展开大样配筋、剖面及大样图等某中心绿地景观及绿化设计图包括：中心绿地绿化平面布置图绿荫广场铺地详图平面布置图灯光及水池平面布置图屋顶花园绿化平面布置图入口广场平面图凉亭详图入口广场东立面太极广场平面图小广场及木板道详图中心绿地局部铺地详图中心绿地局部铺地详图等园建目录园建总说明总平面及竖向标高图定位网格图(看需要)铺装总平面图景观大样索引图剖面图(景点侧视图)各景观大样图.水目录给排水总说明给排水总平面图给排水水景大样索引图各水景给排水图(平面图,系统图,材料表) 3.电气目录电气总说明配电总平面图系统图材料表4.绿化目录绿化总平面图(包括苗木表)绿化定位图(网格图)景点局部绿化图(注;看需要)1.园林设计图纸是园林设计设计人员掌握园林艺术理论、设计原理、有关工程技术及制图基本知识的基础上综合运用建筑、山石、水体、道路和植物等造园要素，经过艺术构思和合理布局所绘制的专业图纸。

2.常见的园林设计图纸主要包括以下几种。

1.总体规划设计图2.竖向设计图3.园林植物种植设计图4.园林建筑单体初步设计图5.园林工程施工图（园林工程施工图的作用主要是园林工程建设过程中对施工进行指导。

主要包括：施工总平面图、种植施工图、竖向施工图、园林建筑施工图、园路广场工程施工图、假山工程施工图、水井工程施工图及园林供电施工图等。

）3.园林总图园林总图部分应包括以下内容：总平面图、分区平面图、竖向设计图、放线定位图、铺装平面图、索引图等；对于简单小型工程，可不做分区平面图，并将竖向设计图与放线平面图合并，将铺装平面图与索引图合并4.主要有：a总平面及索引图（包括各景点的名称，各景点索引，各分区索引）b竖向设计图（包括道路节点标高及各景点控制标高、道路排水坡度，场地排水坡度，等高线的绘制）c放线平面图（包括各景点的定位，道路的宽度，定位坐标，有必要时可加设方格网）d铺装总平面图（包括材料档次定位及种类确定）e植物配置图（包括乔灌木平面布置图，地被植物平面布置图，植物名录表）f分区详图（广场、水景、节点大样）g园林建筑小品（种类很多）h水施工图（目录、给排水总说明、给排水总平面图、给排水水景大样索引图、各水景i给排水图(平面图,系统图,材料表)）j电施工图（目录、电气总说明、配电总平面图、系统图、材料表）5.完整的图纸应包括：1.图纸目录2.设计说明3.总平面，分区索引图，详图索引图4.定位图5.竖向排水6.硬质铺装图7.乔木种植图，灌木种植图。

教你怎样看图纸（一）看图基本常识教你怎样看图纸（一）看图基本常识首先要把第一页，也就是设计说明书那页看明白，这对理解后面的图纸有很大作用。

后面的图纸有一定专业基础应该不成问题，没基础也不怕，拿图到现场一一对照是很快熟悉的办法。

如果实在没时间去现场，就先看正立面侧立面等整体图，把楼的大概模样在脑海里有个概念，再细部对照就很容易理解了，剩下些特殊的节点看不懂就要找人问问了。

一般建筑图纸的字母都是根据其汉语拼音的首字母表示。

介绍一些技巧，建筑图，分两大部分，一部分就是建筑方案图，这个比较好看懂，就是看这座建筑的外观是什么样子的，而另外一部分就有点难度了，就是结构图，具体到钢筋的分布和受力的合理性工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
