教你如何快速看懂建筑施工图纸施工图纸是建筑房屋的依据,是“工程的语言”,它明确规定了要建造一栋什么样的建筑,并且规定了形状、尺寸、做法和技术要求。
图纸是建筑的方向,是入行的基础,一定要仔细、认真、全面的看。
一、建筑施工图纸主要内容图纸目录、总平面图、设计及施工说明(总说明)、做法表(建筑构造、装修);节点详图(节点大详图)、平面图、立面图、剖面图、楼梯大样图、门窗表(门窗大样图)、节能设计专篇。
图纸目录:帮助快速找出想要的图纸页面编号总平面布置图:工程基本概要、建筑工程综合技术经济指标一览表、建筑面积明细表、工程轮廓图、周边地貌情况、道路情况、控制点坐标信息等。
设计及施工说明(总说明):注明该工程的基本概况、设计依据、施工依据、参照标准、选用材料品种规格、施工做法、施工注意事项等。
做法表(建筑构造、装修):明确各部位的具体做法,如:防水、地面、墙面、屋面等;外墙装饰做法;室内公共部分做法等。
节点详图:各类细部构造(无法用文字说明表达)做法,如:阳台边梁,腰线,栏杆大样,空调板大样,防水节点,局部造型,二次结构等。
明确了构件的具体做法和尺寸、配筋情况。
平面图:直观表示建筑物楼层平面布局、尺寸、建筑面积、各房间功能分区、文字索引标注、门窗位置、楼层标高(局部升降板)等。
识图中要有清醒的认识,对楼层的变化及结构的变化要做到心中有数。
立面图:直观的外立面效果图,标高尺寸:层高、窗台高;局部大样索引标注;外墙标注法;门窗选材柱等。
剖面图:内部构造、楼梯间标高、梯间隔墙、梯间门窗、节点标注、标高变化、升降板、二次构件等。
一般住宅都是梯间位置才有剖面图。
楼梯大样图:楼梯放大的详图,由于在平面图中不能细致的标出各种尺寸,要单独放大进行标示:墙厚、扶手厚度、踏步宽高、平台板标高、中间休息平台标高、梯间隔墙、门、及各种洞口尺寸标注、送风井、前室面积等。
门窗表(门窗大样图):统计出的门窗规格型号及数量;门窗选材;门窗详细尺寸;门窗标高等。
建筑工程识图、审图要点(新手如何看建筑施工图)建筑工程识图、审图要点工程开工之前,需识图、审图,再进行图纸会审工作。
如果有识图、审图经验,掌握一些要点,则事半功倍。
现谈谈本人的识图、审图经验,供参考。
识图、审图的程序是:熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方.一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。
最后识读建筑说明,熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸.检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。
熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时,检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息;建施平面图、结施平面图上,一般也标有本层标高;梁表中,一般有梁表面标高;基础大样图、其它细部大样图,一般也有标高注明。
通过这些施工图,可掌握工程的立面尺寸.正立面图一般有三道尺寸,第一道是窗台、门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度.审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸。
我是如何看图的?1.将一套图纸备齐:图纸包括:总平面图、室外管网立面图(或剖面图)、场地地形图(一般缺这三张图);建施、结施、水旋、通施、电施。
要注意其中有几张图纸是须特别留意的:建筑节能设计说明、消防设计说明、基础设计说明。
图纸附件:审图意见、图纸修改、变更单、图纸会审记录、招标答疑,施工队关于图纸的联系单,甚至计算书.如果设计过程中发生有设计变更最好要有旧图。
(这些有利于发现图纸的缺陷,了解变更内容。
对现场监督是非常有用了。
关于计算书,一般是不发给工程师的,但我最近一次的经验是工程师要有一份).合同、工程量清单及其他合同附件。
其他:地勘报告、红线图、市政管网图(给水排水排污供电通讯)、道路交通图等。
一此建设单位将施工图纸订成厚厚的一大本,这种做法,我个人认为不妥,不便于看图。
2.阅读设计总说明,备好相应的标准、规范、规程和标准图集。
3.看建筑设计总平面图,了解项目总体规划.4.将各种图纸变更、修改和审图、图纸会审、工程队的图纸疑问标注在图纸上。
5.看一层建筑平面图,对照结构施工图(包括梁板、墙柱)和专业施工图,将相邻轴线的距离计算出来标在结施的梁板图中,并将建筑附件、专业管线的立管位置和重要专业配置在梁板图中用红笔标出.6.看基础结构施工图中的桩基部分和基础部分.和地下室部分.7.看建施平面图,对照门窗表将门窗尺寸写在平面图中,并找出建施中,哪些是要在结构主体施工时需留意的地方,如:隔墙、剪力墙开门窗洞口、飘板、装饰线条等,并在梁板图中标出.8.看结施:①将墙柱梁代号按顺序找到,②将墙柱梁配筋标注在相应的平面图中,③同一张平面图中的对称部位的不同配筋和截面尺寸处做上标志,以便在检查中特别注意事项,④将设计在不同楼层的发生变化的地方,要查出,并标上记号,⑤对照建施、专业施工图纸,查看轴线和构件与结构有没有充突的地方,看有没有需特别注意的地方并标识,⑥楼梯处对照平面图、剖面图,将尺寸一一核算,⑦屋面图特别要与电梯的相关图纸对照.9.综合看建施的平面、立面、剖面施工图及门窗表,将表立面变化的地方在平面图上作标记. 10.拿着图纸到施工现场进行对照看图并检查验收,这十分关键,一般工程们不拿图纸到现场对照这是对工作不负责任的表现,将工程队出错后修改的地方在图纸上注明,并将施工缺陷和难点出标明和记录。
建筑施⼯图的识读,平⾯图、⽴⾯图、剖⾯图识读要点及注意事项建筑⼯程施⼯图是⽤来指导施⼯的⼀整套图纸,它将拟建房屋的内外形状、⼤⼩以及各部分的构造、结构、装饰、设备等,按照建筑⼯程制图的规定,⽤投影⽅法详细准确的表⽰出来。
建筑⼯程施⼯图按照专业分⼯不同,可分为建筑施⼯图、结构施⼯图、设备施⼯图。
在前期还应提供岩⼟⼯程详细勘察报告。
施⼯图的图⽰⽅法与常⽤符号1)⽐例建筑的形体庞⼤⽽复杂,绘图时需要⽤各种不同的⽐例,对于整座建筑物和建筑局部详图⼀般缩⼩画出。
常⽤⽐例的选⽤见下表:2)定位轴线及编号3)标⾼符号4)索引符号与详图符号5)常⽤建筑材料图例(⼆)、建筑施⼯图建筑施⼯图识读要点1、建筑施⼯图中的图样是依据正投影法原理绘制的。
2、房屋的平、⽴、剖⾯图采⽤⼩⽐例绘制,对⽆法表达清楚的部分,采⽤⼤⽐例绘制的建筑详图来进⾏表达。
3、房屋构、配件以及所使⽤的建筑材料均采⽤国标规定的图例或代号来表⽰。
4、为了使建筑施⼯图中的各图样重点突出、活泼美观,采⽤了多种线型来绘制。
施⼯总说明1)施⼯说明:主要说明⼯程的设计概况,⼯程做法中采⽤的标准图集代号,以及在施⼯图中不易⽤图样⽽必须采⽤⽂字加以表达的内容,如材料的选⽤、饰⾯的颜⾊、环保要求、施⼯注意事项、采⽤新材料、新⼯艺的情况等。
2)⼯程做法表:是对建筑物各部位构造、做法、层次、选材、尺⼨、施⼯要求等的详细说明。
是现场施⼯和备料、施⼯监理、⼯程预决算的重要技术⽂件。
3)门窗表:⼀栋房屋所使⽤的门窗,在设计时应将其列表,反映门窗的类型、编号、数量、尺⼨规格等相应内容,以备施⼯预算所需。
总平⾯图总平⾯图的基本内容:1. 表明新建建筑物、原有房屋、构筑物等的具体位置。
2. 图例、名称和绘图⽐例。
建筑物、构筑物等均采⽤图例来表⽰,并注明建筑物、构筑物的名称。
建筑总平⾯图的绘制⽐例⼀般采⽤ 1:500、1:1000、1:2000。
3. 表明标⾼。
建筑物⾸层地⾯标⾼、室外地坪标⾼。

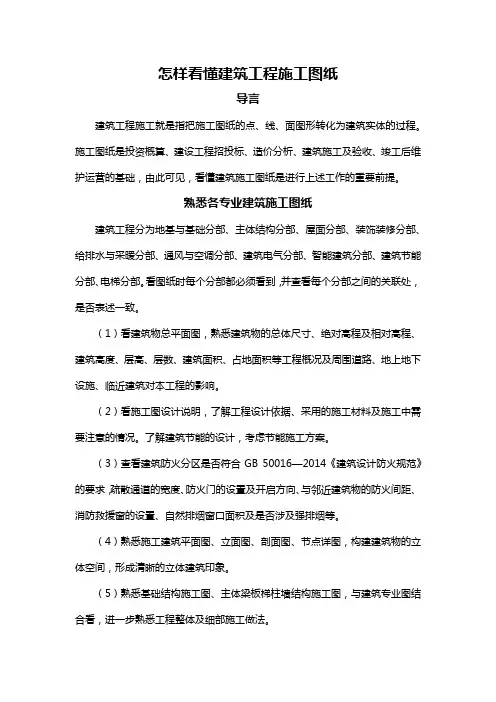

怎样看懂建筑工程施工图纸导言建筑工程施工就是指把施工图纸的点、线、面图形转化为建筑实体的过程。
施工图纸是投资概算、建设工程招投标、造价分析、建筑施工及验收、竣工后维护运营的基础,由此可见,看懂建筑施工图纸是进行上述工作的重要前提。
熟悉各专业建筑施工图纸建筑工程分为地基与基础分部、主体结构分部、屋面分部、装饰装修分部、给排水与采暖分部、通风与空调分部、建筑电气分部、智能建筑分部、建筑节能分部、电梯分部。
看图纸时每个分部都必须看到,并查看每个分部之间的关联处,是否表述一致。
(1)看建筑物总平面图,熟悉建筑物的总体尺寸、绝对高程及相对高程、建筑高度、层高、层数、建筑面积、占地面积等工程概况及周围道路、地上地下设施、临近建筑对本工程的影响。
(2)看施工图设计说明,了解工程设计依据、采用的施工材料及施工中需要注意的情况。
了解建筑节能的设计,考虑节能施工方案。
(3)查看建筑防火分区是否符合GB 50016—2014《建筑设计防火规范》的要求,疏散通道的宽度、防火门的设置及开启方向、与邻近建筑物的防火间距、消防救援窗的设置、自然排烟窗口面积及是否涉及强排烟等。
(4)熟悉施工建筑平面图、立面图、剖面图、节点详图,构建建筑物的立体空间,形成清晰的立体建筑印象。
(5)熟悉基础结构施工图、主体梁板梯柱墙结构施工图,与建筑专业图结合看,进一步熟悉工程整体及细部施工做法。
(6)查阅相关施工图集、施工标准、规范,并熟悉细部做法。
通过结构图纸可判断每层的布置是否合理,非承重墙及承重墙的布置是否合理等。
(7)结构施工图分区域、分轴线,查看梁、板、柱、墙等配筋是否有无前后出入,结构图是否与建筑图相符。
梁、板等结构标高是否正确,卫生间等有水房间板面是否标注详细,伸缩缝、沉降缝处的结构处理是否合适,楼梯的做法是否详细,具有可施工性,各种水电预留洞口的详细做法是否相互冲突。
(8)查阅水电专业图纸,查看水电安装管线是否与建筑结构相冲突,可以利用Revit 2016软件采用BIM技术建立实体模型进行碰撞检查,发现相互矛盾处,尽早解决。
施工图识读要读出哪些信息?1.对新建工程建立整体概念,熟悉施工图中的主要尺寸及相互关系。
2.检查施工图中有无错误,各图之间有无矛盾,是否有漏项等。
看图的方法是“由外向里看,由大到小看,由粗到细看,先主体,后局部,图样与说明互相对着看,建施与结施对着看”。
看图步骤如下:1).先看目录。
了解建筑性质,是结构类型,建筑面积大小,图纸张数等信息。
2).按照图纸目录检查各类图纸是否齐全,有无错误,标准图是哪一类。
把它们查全准备在手边以便可以随时查看。
3).看设计说明。
了解建筑概况和施工技术要求。
4).看总平面图。
了解建筑物的地理位置、高程、朝向及建筑有关情况,考虑如何进行定位放线。
5).看完总平面图,依次看平面图、立面图、剖面图,通过平、立、剖面图,在脑海中逐步建立立体形象。
6).通过平、立、剖形成建筑的轮廓以后,再通过详图了解各构件、配件的位置,及它们之间是如何连接的。
一、房屋建筑工程图是工程技术的“语言”,它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。
故要求有关施工人员必须熟悉施工图的全部内容。
一套房屋建筑工程图,一般按专业分为建筑施工图、结构施工图、设备施工图(给包括的图纸1.图纸目录2.建筑设计总说明3.门窗表4.总平面图5.平面图:(首层~顶层的平面图)6.立面图(正立面图,背立面图,东立面图,西立面图)(立面图最好放在同一页纸上,一边阅读。
)7.剖面图(视情况,有多个)8. 详图(节点大样图及门窗大样图,楼梯大样图)1.图纸目录2.设计总说明3.平面布置图(基础平面布置图、楼层平面布置图、屋顶平面布置图)4.结构详图(梁板柱结构详图、基础详图、楼梯详图、屋架详图、构件详图等)5. 各大样图其它由建筑师绘制。
与建筑的结构安全无关,一般可以根据要求改动。
由建筑结构师绘制。
关系到结构受力和安全,一般不允许改动,如果改动必须通知结构师确认。
二、建筑施工图识读要点1、图纸目录及门窗表:图纸目录是了解整个建筑设计整体情况的目录,从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能,如果图纸目录与实际图纸有出入,必须与建设单位或设计单位核对情况。
01建筑平面图2、建筑平面图的图线5.表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6.画出室内设备,如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7.表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8.在底层平面图上还应该画出剖面图的剖切符号及编号9.标注有关部位的详图索引符号。
10.底层平面图左下方或右下方画出指北针。
11.屋顶平面图上一般应表示出:女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
施工图常用符号图例大全请参考↓↓↓很实用的施工图常用符号及图例大全(一)底层平面图的识读1.了解平面图的图名、比例。
2.了解建筑的朝向。
3.了解建筑的平面布置。
4.了解建筑平面图上的尺寸。
建筑平面图上标注的尺寸均为未经装饰的结构表面尺寸。
建筑占地面积为首层外墙外边线所包围的面积。
平面面积利用系数K=使用面积/建筑面积×100%5.了解建筑中各组成部分的标高情况。
尺寸等内容。
建筑立面图一、立面图的形成、用途与命名方式在与建筑立面平行的铅直投影面上所做的正投影图称为建筑立面图,简称立面图。
立面图主要反映房屋各部位的高度、外貌和装修要求,是建筑外装修的主要依据。
立面图的命名方式有三种:1、用朝向命名:建筑物的某个立面面向那个方向,就称为那个方向的立面图。
2、按外貌特征命名:将建筑物反映主要出入口或比较显著地反映外貌特征的那一面称为正立面图,其余立面图依次为背立面图、左立面图和右立面图。
1、基本内容(1)建筑立面图主要表明建筑物外立面的形状;一般只标出图两端的轴线及编号,其编号应与平面图一致。
(2)图线在立面图上,门窗应按标准规定的图例画出。
(4)尺寸注法2.从立面图上了解建筑的高度。
6.建立建筑物的整体形状。
建筑剖面图梁、板涂黑。
但宜画出楼地面、屋面的面层线。
1.先了解剖面图的剖切位置与编号。
(一)1.先看现场平面布置图,了解工程概况及周围建筑对本工程的影响。
2.再看施工组织,大概了解工程的具体施工情况。
3.看施工结构图和建筑图,两图结合看,整体了解工程概况。
4.详细看施工图结合结构施工图集查看做法,建筑施工图结合建筑施工做法图集。
5.结构图从轴线尺寸看,查看剪力墙、柱、梁、板等配筋是否有无前后出入,结构是否与建筑图相符。
梁、板等原位标高是否正确,卫生间板面是否标注详细,沉降缝处的结构处理是否合适,楼梯的做法是否详细,各种洞口的详细做法。
6.建筑图看每层的布置是否合理,非承重墙及承重墙的布置是否合理,梁、柱等布置是否美观,位置、尺寸与结构图是否一致,各种洞口有无遗漏。
7.建筑做法是否合理,防水材料,涂料,瓷砖等(二)建筑图纸符号大全在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。
@表示钢筋间距Φ表示钢筋型号,正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。
2、建筑设计图纸中,长度一般以mm为单位,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中,在各小项的前面有打上“√ ”的,为该设计所采用的做法。
没有打勾的,非该设计所采用的做法。
3、如在建筑设计图中:“c20钢筋砼jl(240400)配4φ16络φ6@200箍。
”解读为:强度为c的钢筋混凝土结构的基础梁,宽240mm,高400mm,配4条直径16厘(16mm)螺纹的主钢筋,每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350 mm ,宽约180mm--190mm)。
4、如在建筑设计图中:“c20砼小柱(240240)配4φ12箍]6@200。
”其中,“]6@200”为不规范标注,应为“φ6@200”。
新手如何看懂施工图1.建筑施工图的组成部分结构设计第一步就是看懂建筑施工图,建筑专业是整个建筑物设计的龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要。
大体上建筑施工图包括以下部分:图纸目录,门窗表,建筑设计总说明,一层~屋顶的平面图,正立面图,背立面图,东立面图,西立面图,剖面图(视情况,有多个),节点大样图及门窗大样图,楼梯大样图(视功能可能有多个楼梯及电梯)。
作为一个结构设计师必须认真严谨的把建筑图理一遍,不懂的地方需要向建筑及建筑图上涉及的其他专业请建,要做到绝对明了建筑的设计构思和意图。
2。
图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录,从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能,如果图纸目录与实际图纸有出入,必须与建筑核对情况。
门窗表相信大家不会陌生,就是门窗编号以及门窗尺寸及做法,这对大家在结构中计算荷载是必不可少的。
3。
建筑设计总说明建筑设计总说明对结构设计是非常重要的,因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据,比如:建筑物所处位置(结构中用以确定设防列度及风载雪载),黄海标高(用以计算基础大小及埋深桩顶标高等,没有黄海标高,施工中根本无法施工),墙体做法地面做法楼面做法。
.等等做法(用以确定各部分荷载),总之看建筑设计说明时不能草率,这是结构设计正确与否非常重要的一个环节。
4.建筑平面图建筑平面图就比较直观了,主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。
而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外),一层平面图是在做基础时使用,至于如何真正的做结构设计本文不详述,这里只讲如何看建筑施工图。
作为结构设计师在看平面图的同时,需要考虑建筑的柱网布置是否合理,不当之处应该讲出理由说服建筑修改,通常不影响建筑功能及使用效果上的修改,建筑也是会同意修改的,如果建筑不改那就只有哭哭再看图(人家是老大,没办法的.。
如何看建筑施工图(平面、立面、剖面图、设计说明。
1 建筑施工图的组成部分
1。
建筑施工图的组成部分
结构设计第一步就是看懂建筑施工图,建筑专业是整个建筑物设计的龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要。
大体上建筑施工图包括以下部分:图纸目录,门窗表,建筑设计总说明,一层~屋顶的平面图,正立面图,背立面图,东立面图,西立面图,剖面图(视情况,有多个),节点大样图及门窗大样图,楼梯大样图(视功能可能有多个楼梯及电梯)。
作为一个结构设计师必须认真严谨的把建筑图理一遍,不懂的地方需要向建筑及建筑图上涉及的其他专业请建,要做到绝对明了建筑的设计构思和意图。
2。
图纸目录及门窗表
图纸目录是了解整个建筑设计整体情况的目录,从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能,如果图纸目录与实际图纸有出入,必须与建筑核对情况。
门窗表相信大家不会陌生,就是门窗编号以及门窗尺寸及做法,这对大家在结构中计算荷载是必不可少的。
3。
建筑设计总说明
建筑设计总说明对结构设计是非常重要的,因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据,比如:建筑物所处位
置(结构中用以确定设防列度及风载雪载),黄海标高(用以计算基础大小及埋深桩顶标高等,没有黄海标高,施工中根本无法施工),墙体做法地面做法楼面做法...等等做法(用以确定各部分荷载),总之看建筑设计说明时不能草率,这是结构设计正确与否非常重要的一个环节。
4。
建筑平面图
建筑平面图就比较直观了,主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。
而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外),一层平面图是在做基础时使用,至于如何真正的做结构设计本文不详述,这里只讲如何看建筑施工图。
作为结构设计师在看平面图的同时,需要考虑建筑的柱网布置是否合理,不当之处应该讲出理由说服建筑修改,通常不影响建筑功能及使用效果上的修改,建筑也是会同意修改的,如果建筑不改那就只有哭哭再看图(人家是老大,没办法的...),看建筑平面图,了解了各部分建筑功能,基本上结构上的活荷载取值心中就大致有值了,了解了柱网及墙体门窗的布置,柱截面大小梁高以及梁的布置也差不多有数了,反正有墙的下面一定有梁,除非是甲方自理的隔断,轻质墙也最好是立在梁上.值得一提的是,注意看屋面平面图,通常现代建筑为了外立面的效果,都有层面构架,通常都比较复杂,需要仔细的理解建筑的构思必要的时候咨询建筑或索要装饰效果图,力求使自己明白整个构架的三维形成是什么样子的,这样才不会出错..另外,层面是结构找坡还是建筑找坡也需要了解清楚.
5。
建筑立面图
建筑立面图,是对建筑立面的描述,主要是外观上的效果,提供给结构师的信息,主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。
通常有线的地方就是有面的变化,再就是层高等等信息,这也是对结构荷载的取定起作用的数据。
6。
建筑剖面图
建筑部面图的作用是对无法在平面图及立面图表述清楚的局部剖切以表述清建筑设计师对建筑物内部的处理,结构工程师能够在剖面图中得到更为准确的层高信息及局部地方的高低变化,剖面信息直接决定了剖切处梁相对于楼面标高的下沉或抬起,又或是错层梁,或有夹层梁,短柱等。
同时对窗顶是框架梁充当过梁还是需要另设过梁有一个清晰的概念。
7。
节点大样图及门窗大样
建筑师为了更为清晰的表述建筑物的各部分做法,以便于施工人员了解自己的装饰表现意图,需要对构造复杂的结点绘制大样以说明详细做法,不仅要通过结点图更一步了解建筑师的构思,更要分析结点画法是否合理,能否在结构上实现,然后通过计算验算各构件尺寸是否足够,配出钢筋。
当然,有些结点是不需要结构师配筋的但结构师也需要确定该结点能否在整个结构中实现。
cad剖切符号剖切方向到底怎么看,根据什么看的方向呢
比如下图1、2、3、4 四个剖切符号,都是怎么看剖切方向的
比如1图是从左往右看还是从右往左看?怎么看?
一定要比较专业的人给我解释千万不要误导我,谢谢
(室内设计工程装饰CAD制图)
问题补充:
上面的圈圈里面的横线代表在本页,也有是数字的,数字就代表在多少页。
A带表A图,方向就看短线的在长线的什么方向就好,如1图,方向就是从左向右看。
2图,从下向上看。
像3,4图的这种符号,就更好看了,就是看他的开口方向就行了。
如3图,就是从下向上看。
4图,从左向右看。
希望你能看明白。
6.2.1 图样中的某一局部或构件,如需另见详图,应以索引符号索引(图6.2.1a)。
索引符号是由直径为10mm的圆和水平直径组成,圆及水平直径均应以细实线绘制。
索引符号应按下列规定编写:
1 索引出的详图,如与被索引的详图同在一张图纸内,应在索引符号的上半圆中用阿拉伯数字注明该详图的编号,并在下半圆中间画一段水平细实线(图6.2.1b)。
2 索引出的详图,如与被索引的详图不在同一张图纸内,应在索引符号的上半圆中用阿拉伯数字注明该详图的编号,在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的编号(图6.2.1c)。
数字较多时,可加文字标注。
3 索引出的详图,如采用标准图,应在索引符号水平直径的延长线上加注该标准图册的编号。
