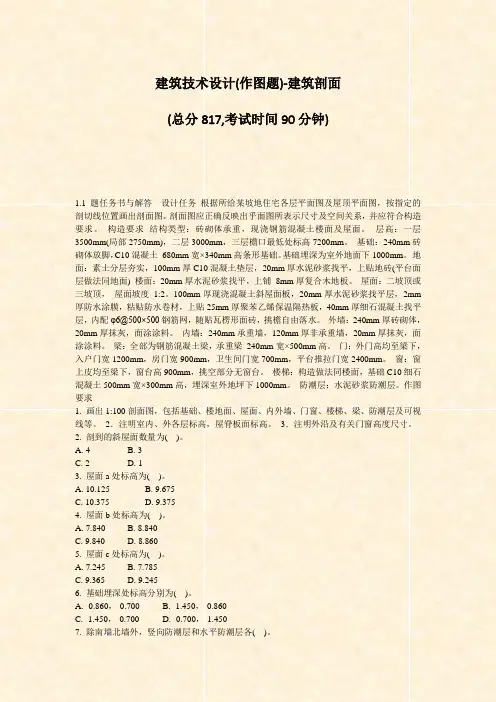

建筑技术设计(作图题)-建筑剖面(总分817,考试时间90分钟)1.1 题任务书与解答设计任务根据所给某坡地住宅各层平面图及屋顶平面图，按指定的剖切线位置画出剖面图。
剖面图应正确反映出乎面图所表示尺寸及空间关系，并应符合构造要求。
构造要求结构类型：砖砌体承重，现浇钢筋混凝土楼面及屋面。
层高：一层3500mm(局部2750mm)，二层3000mm，三层檐口最低处标高7200mm。
基础：240mm砖砌体放脚，C10混凝土680mm宽×340mm高条形基础。
基础埋深为室外地面下1000mm。
地面：素土分层夯实，100mm厚C10混凝土垫层，20mm厚水泥砂浆找平，上贴地砖(平台面层做法同地面) 楼面：20mm厚水泥砂浆找平，上铺8mm厚复合木地板。
屋面：二坡顶或三坡顶，屋面坡度1:2。
100mm厚现浇混凝土斜屋面板，20mm厚水泥砂浆找平层，2mm 厚防水涂膜，粘贴防水卷材，上贴25mm厚聚苯乙烯保温隔热板，40mm厚细石混凝土找平层，内配φ6@500×500钢筋网，随贴瓦楞形面砖，挑檐自由落水。
外墙：240mm厚砖砌体，20mm厚抹灰，面涂涂料。
内墙：240mm承重墙，120mm厚非承重墙，20mm厚抹灰，面涂涂料。
梁：全部为钢筋混凝土梁，承重梁240mm宽×500mm高。
门：外门高均至梁下，入户门宽1200mm，房门宽900mm，卫生间门宽700mm，平台推拉门宽2400mm。
窗：窗上皮均至梁下，窗台高900mm，挑空部分无窗台。
楼梯：构造做法同楼面，基础C10细石混凝土500mm宽×300mm高，埋深室外地坪下1000mm。
防潮层：水泥砂浆防潮层。
作图要求1. 画出1:100剖面图，包括基础、楼地面、屋面、内外墙、门窗、楼梯、梁、防潮层及可视线等。
2．注明室内、外各层标高，屋脊板面标高。
3．注明外沿及有关门窗高度尺寸。
2. 剖到的斜屋面数量为( )。
A. 4B. 3C. 2D. 13. 屋面a处标高为( )。

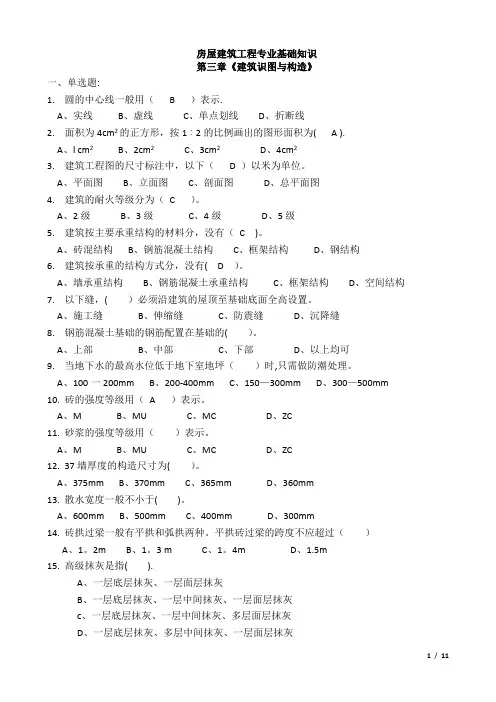

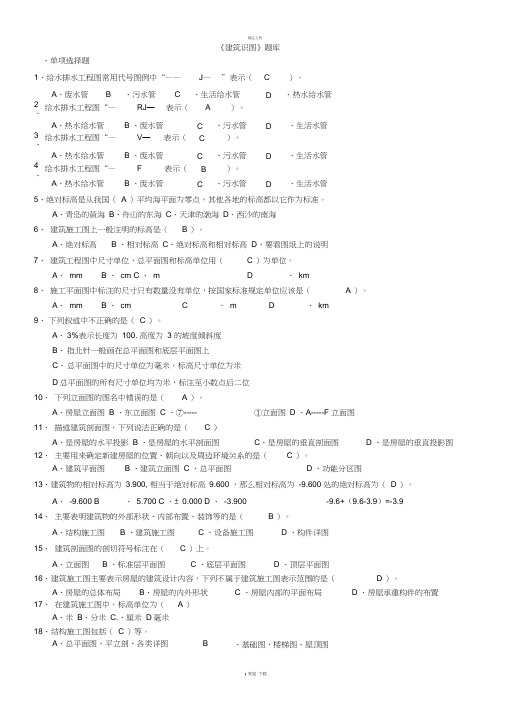

房屋建筑工程专业基础知识第三章《建筑识图与构造》一、单选题:1.圆的中心线一般用（ B ）表示.A、实线B、虚线C、单点划线D、折断线2.面积为4cm2的正方形，按1︰2的比例画出的图形面积为( A ).A、l cm2B、2cm2C、3cm2D、4cm23.建筑工程图的尺寸标注中，以下（ D ）以米为单位。
A、平面图B、立面图C、剖面图D、总平面图4.建筑的耐火等级分为（C ）。
A、2级B、3级C、4级D、5级5.建筑按主要承重结构的材料分，没有（C )。
A、砖混结构B、钢筋混凝土结构C、框架结构D、钢结构6.建筑按承重的结构方式分，没有( D ）。
A、墙承重结构B、钢筋混凝土承重结构C、框架结构D、空间结构7.以下缝，( ）必须沿建筑的屋顶至基础底面全高设置。
A、施工缝B、伸缩缝C、防震缝D、沉降缝8.钢筋混凝土基础的钢筋配置在基础的( ）。
A、上部B、中部C、下部D、以上均可9.当地下水的最高水位低于地下室地坪（）时,只需做防潮处理。
A、100一200mmB、200-400mmC、150—300mmD、300—500mm10.砖的强度等级用（A ）表示。
A、MB、MUC、MCD、ZC11.砂浆的强度等级用（）表示。
A、MB、MUC、MCD、ZC12.37墙厚度的构造尺寸为( ）。
A、375mmB、370mmC、365mmD、360mm13.散水宽度一般不小于( )。
A、600mmB、500mmC、400mmD、300mm14.砖拱过梁一般有平拱和弧拱两种。
平拱砖过梁的跨度不应超过（）A、1。
2mB、1。
3 mC、1。
4mD、1.5m15.高级抹灰是指( ).A、一层底层抹灰、一层面层抹灰B、一层底层抹灰、一层中间抹灰、一层面层抹灰c、一层底层抹灰、一层中间抹灰、多层面层抹灰D、一层底层抹灰、多层中间抹灰、一层面层抹灰16.肋梁式楼板荷载的传递途径为( ）,适用于平面尺寸较大的建筑.A、主梁→次梁→板→墙B、板→次梁→主梁→墙C、次梁→主梁→板→墙D、主梁→次梁→板→墙17.当房间的跨度超过1 0m,并且平面形状近似正方形时,常采用( ）.A、板式楼板B、肋梁楼板C、井式楼板D、无梁楼板18.楼板在砖墙上的搁置长度一般不小于板厚且不小于( ）。
如何看建筑施工图（平面、立面、剖面图、设计说明。
1 建筑施工图的组成部分1。
建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要.大体上建筑施工图包括以下部分:图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图,楼梯大样图（视功能可能有多个楼梯及电梯）。
作为一个结构设计师必须认真严谨的把建筑图理一遍,不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。
2。
图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。
门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
3。
建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据,比如：建筑物所处位置（结构中用以确定设防列度及风载雪载)，黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高,施工中根本无法施工）,墙体做法地面做法楼面做法。
.等等做法（用以确定各部分荷载),总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。
4。
建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。
而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。
作为结构设计师在看平面图的同时,需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改,通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图（人家是老大，没办法的.。
土木工程识图第九单元建筑施工图识读测试题请认真做题，并将错题整理到错题本上，背诵。
可多次练习您的姓名： [填空题] *_________________________________1、建筑总平面图中，原有建筑物用( )绘制。
[单选题] *A、粗实线B、细实线(正确答案)C、折断线D、波浪线2、建筑总平面图中，新建建筑物外形用( )绘制。
[单选题] *A、粗实线(正确答案)B、细实线C、折断线D、波浪线3、建筑总平面图中，计划扩建的预留地或建筑物用( )绘制。
[单选题] *A、粗实线B、细实线C、中粗虚线(正确答案)D、细虚线4、建筑总平面图中，拆除的建筑物用( )绘制。
[单选题] *A、点单长画线B、细实线(正确答案)C、虚线D、波浪线5、包括构件粉刷层在内的构件表面的标高称为( )。
[单选题] *A、绝对标高B、相对标高C、建筑标高(正确答案)D、结构标高6、建筑总平面的常用的比例为( )。
[单选题] *A、1:100B、1:200C、1:500(正确答案)D、1:107、不属于建筑总平面图常用比例的是( )。
[单选题] *A、1:100(正确答案)B、1:500C、1:1000D、1:20008、坐标网格应以细实线表示，一般画成( )的方格网。
[单选题] *A、10m×10mB、20m×20mC、50m×50m(正确答案)D、200m×200m9、建筑总平面图中标注的标高为( )。
[单选题] *A、绝对标高(正确答案)B、相对标高C、建筑标高D、结构标高10、建筑总平面图的内容不包括( )。
[单选题] *A、房屋的位置和朝向B、房屋的高度(正确答案)C、房屋的平面形状D、地形地貌11、风向频率玫瑰图一般标注在( )。
[单选题] *A、建筑平面图B、建筑总平面(正确答案)C、建筑立面图D、建筑剖面图12、建筑平面图中，凡在地面以下，剖切平面以上的，用( )表示。
建筑制图学测(25份)习题含答案1.已知圆柱切割后的主、俯视图，正确的左视图是A.B.C.D.答案：C2.底层平面图能反映的图示内容为A.女儿墙B.上人孔C.檐沟的位置D.剖切位置符号答案：D3.若一直线H和W面投影都垂直于Y轴，则该直线一定为A.水平线B.正平线C.正垂线D.铅垂线答案：B4.认真阅读楼梯二层平面图，可以知道该楼梯层间休息平台的净尺寸为A.2000某3100B.2000某3300C.2100某3100D.2100某3300答案：A5.组合体的尺寸有三部分组成，分别是定位尺寸、定形尺寸和A.细部尺寸B.总体尺寸C.轴线尺寸D.标高尺寸答案：B6.画在图样轮廓线外围的尺寸线，与图样最外轮廓线的距离，不宜小于A.5mmB.10mmC.15mmD.20mm答案：B7.建筑材料图例中，表示矿渣材料的是A.B.C.D.答案：D8.在三视图中，H面投影和V面投影之间关系是A.长对正B.宽相等C.高平齐D.无法确定答案：A9.若一直线V和W面投影都平行于Z轴，则该直线一定为A.水平线B.正平线C.正垂线D.铅垂线答案：D10.下列常用建筑材料图例中，表示石材的是A.B.C.D.答案：B11.如建筑区地形起伏较大，应在总平图上画出A.定位轴线B.指北针C.等高线D.标高答案：CA.2/1B.3/1C.1/2D.1/3答案：C13.建筑总平面图中可以表示建筑物朝向的符号为A.等高线B.指北针C.定位轴线D.对称符号答案：B14.为使建筑立面图简洁大方，体现建筑立面的不同层次，使其外形更清晰，常用的手法是A.比例不一B.线条处理C.虚实对比D.色彩处理答案：B15.根据所给左侧立面图和平面图，选择正确的正立面图A.B.C.D答案：D16.中间各层平面图除要表达本层室内情况外，只需画出本层的室外阳台和下一层的A.窗B.门C.阳台D.雨蓬和遮阳板答案：D17.代号GJ是指A.挂架B.钢筋C.刚架D.构件答案：C18.相互平行的图例线，其净间隙或线中间隙不宜小于A.0.13mmB.0.15mmC.0.18mmD.0.20mm答案：D19.根据梁的1-1移出断面图，判断图一、图二、图三和图四中，绘制正确的断面图是A.图一B.图二C.图三D.图四答案：D20.能反映女儿墙的平面图是A.底层平面图B.楼层平面图C.屋顶平面图D.局部平面图答案：C21.以建筑立面图为施工依据的是A.安装门窗B.施工放线C.安装设备D.立面装饰及构造做法答案：D22.A2图纸中，若图框线线宽为b，则标题栏外框线为A.bB.0.7bC.0.5bD.0.25b答案：B23.在标注建筑平面图的外部尺寸中，门窗洞口和洞间墙的尺寸的标注位置一般为A.局部尺寸B.中间的一道尺寸C.最外的一道尺寸D.最里面的一道尺寸答案：D24.建筑立面图中需要标注出的房间高度是A.净高B.空间高C.层高D.矢高答案：C25.在建筑施工图中，用来反映剖面图剖切位置的剖切符号应标注在A.底层平面图B.二层平面图C.三层平面图D.顶层平面图答案：A26.粗实线一般用于A.可见轮廓线B.不可见轮廓线C.主要可见轮廓线D.假想轮廓线答案：C27.若某组合体是由若干个基本体通过一个或几个面连接形成的，则该组合体的组合方式称为A.叠加B.切割C.混合D.挖除答案：A28.根据所给左侧立面图和平面图，选择正确的正立面图A.B.C.D.答案：B29.若平面平行于某一投影面，则在该投影面上的投影A.积聚成线B.为实形C.为类似形D.为相似形答案：B30.建筑总平面图中的风玫瑰图表示A.风速B.朝向C.风力D.风向频率答案：D31.求作两回转体相贯线的投影，实际上就是求作两回转体表面投影的A.特殊点B.不同点C.相交点D.共有点答案：D32.关于断面图例画法描述不正确的是A.图例线应间隔均匀，疏密适度，做到图例正确，表示清楚B.两个相同的图例相接时，图侧线宜错开或使倾斜方向相反C.不同品种的同类材料使用同一图例时附加必要的说明D.两个相邻的涂黑图例间应留有空隙，其净宽度不得小于1mm答案：D33.确定组合体中各基本形体之间相对位置的尺寸称为A.定形尺寸B.定位尺寸C.定量尺寸D.总尺寸答案：B34.当正多边形的边数较多或者边数为奇数时，一般采用的方法是A.几何法B.查表法C.等分圆周法D.近似等分圆周法答案：B35.能表达房屋平面形状和房间平面布置的图样是A.建筑总平面图B.底层建筑平面图C.局部平面图D.屋顶平面图答案：B36.属于投影面平行面投影特性的是A.三直线B.三类似框C.一框两直线D.两框一斜线答案：C37.底面为多边形，所有棱线均相交于一点的立体，称为A.棱柱体B.棱锥体C.圆柱体D.圆锥体答案：B38.认真阅读墙身详图，我们可以知道防火保温板应设在39.认真阅读楼梯底层平面图，可以知道该楼梯段的级数为A.9B.10C.11D.12答案：C40.在建筑总平面图中，标高数字注写到小数点以后的位数为A.一B.二C.三D.四答案：B41.若详图与被索引的图样在同一张图纸内，正确的详图符号是A.阿拉伯数字B.罗马数字C.拉丁字母D.希腊字母答案：D43.若一直线V和W面投影都垂直于Z轴，则该直线一定为A.水平线B.正平线C.正垂线D.铅垂线答案：A44.已知A点的坐标（20,10,5），则A点到W面的距离为A.20B.15C.10D.5答案：A45.在三视图的三等关系中，高平齐是指侧立投影与A.正立投影B.水平投影C.底面投影46.工程上的标高投影采用的投影法是A.斜投影B.多面正投影C.平行投影D.单面正投影答案：D47.建筑剖面图中，为了清楚地表达建筑细部的材料及构造层次，常在这些部位绘制建筑详图。

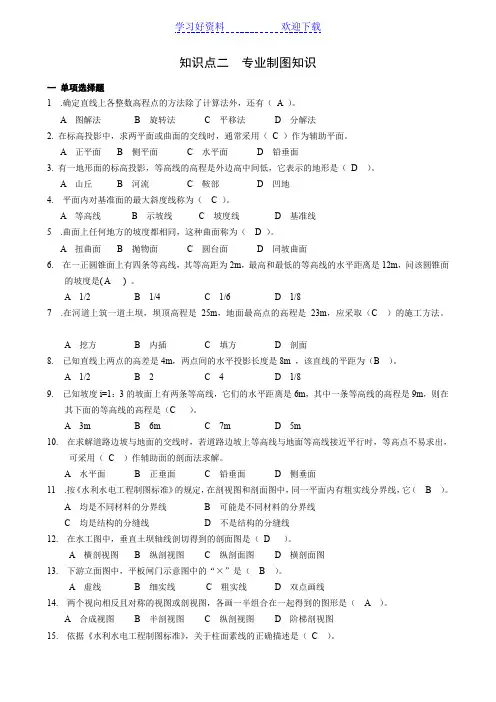

知识点二专业制图知识一单项选择题1 .确定直线上各整数高程点的方法除了计算法外，还有（A ）。
A 图解法B 旋转法C 平移法D 分解法2. 在标高投影中，求两平面或曲面的交线时，通常采用（C ）作为辅助平面。
A 正平面B 侧平面C 水平面D 铅垂面3. 有一地形面的标高投影，等高线的高程是外边高中间低，它表示的地形是（D ）。
A 山丘B 河流C 鞍部D 凹地4. 平面内对基准面的最大斜度线称为（ C ）。
A 等高线B 示坡线C 坡度线D 基准线5 .曲面上任何地方的坡度都相同，这种曲面称为（ D ）。
A 扭曲面B 抛物面C 圆台面D 同坡曲面6. 在一正圆锥面上有四条等高线，其等高距为2m，最高和最低的等高线的水平距离是12m，问该圆锥面的坡度是( A ) 。
A 1/2B 1/4C 1/6D 1/87 .在河道上筑一道土坝，坝顶高程是25m，地面最高点的高程是23m，应采取（C ）的施工方法。
A 挖方B 内插C 填方D 剖面8. 已知直线上两点的高差是4m，两点间的水平投影长度是8m ，该直线的平距为（B ）。
A 1/2B 2C 4D 1/89. 已知坡度i=1：3的坡面上有两条等高线，它们的水平距离是6m，其中一条等高线的高程是9m，则在其下面的等高线的高程是（C ）。
A 3mB 6mC 7mD 5m10. 在求解道路边坡与地面的交线时，若道路边坡上等高线与地面等高线接近平行时，等高点不易求出，可采用（C ）作辅助面的剖面法求解。
A 水平面B 正垂面C 铅垂面D 侧垂面11 .按《水利水电工程制图标准》的规定，在剖视图和剖面图中，同一平面内有粗实线分界线，它（ B ）。
A 均是不同材料的分界线B 可能是不同材料的分界线C 均是结构的分缝线D 不是结构的分缝线12. 在水工图中，垂直土坝轴线剖切得到的剖面图是（D ）。
A 横剖视图B 纵剖视图C 纵剖面图D 横剖面图13. 下游立面图中，平板闸门示意图中的“×”是（ B ）。
