四画面分割器简易说明

尊敬的用户：您好！感谢您使用本公司的产品，为了您更好地体验本产品带来的视觉体验效果，我们配备了内容详细的用户手册，在您开始使用本产品之前请先仔细阅读用户手册，您从中可以获得有关产品的介绍、使用方法等方面的知识，以便您能正确的使用本机。

若有不明白之处,请您联系购买的商家！温馨提示：本手册仅供参考使用，若有更新,不再另行通知！《HDMI 4画面分割器》主要介绍了分割器的使用方法、主要性能参数、功能特性、设备的连接及重要的安全说明等信息。

本手册只作为用户操作指示，不作为维修服务用途。

自发行日期起，此后的功能或相关参数若有改变，将另作补充说明，详情可向厂商或各经销商查询。

本手册为本公司版权所有，未经许可，任何单位或个人不得将本手册之部分或其全部内容作为商业用途。

本手册版权受《中华人民共和国著作权法》及其他知识产权法规保护。

未经书面许可不得复印或散布。

目 录1.产品预览 (1)2.包装目录 (1)3.概述 (2)4.功能特点 (2)5.功能说明 (2)6.遥控器 (4)7.技术参数 (4)8.系统连接图 (5)1. 产品预览前端面板图后端面板图2. 包装目录① 1× HDMI 4画面分割器② 1× 5V/2A DC电源适配器③ 1× 用户说明书④ 1× 遥控器3. 概述5. 功能说明☆ 前端面板端口4. 功能特点HDMI 4x1多画面分割器能将4路HD M I高清输入信号同时在一台电视机上显示，视频分辨率最高支持1080p@60Hz。

此产品支持5种分割模式，在模式范围内，用户可以自由切换4路高清输入，它能够实现单画面显示和单屏显示多画面的功能且支持前面板按键、遥控和RS-232切换可以让用户更方便地使用。

本产品可广泛应用于多媒体广告宣传、大屏幕显示工程等场所。

☆ 兼容HDMI 1.4b, HDCP 1.4和DVI ☆ 视频分辨率达到1080p@60Hz ☆ 支持的音频格式有LPCM2.0☆ 支持5种分割模式☆ 音频输出可以选择任何输入源☆ 支持前面板按键、IR遥控器和RS-232控制5.1 面板介绍☆ 后端面板端口5.2 显示模式多画面分割器有5种显示模式模式1模式2模式3模式4模式5模式1：多画面分割器将分别显示4路高清输入，通过切换前面板的“MAIN”键或IR遥控器将切换为下一个输入信号，顺序为IN1→IN2→IN3→IN4→IN1...模式2：多画面分割器将在一个显示屏上同时显示4个相等尺寸的高清输入信号。

画面分割器操作说明JF-NHDC画面分割器采用开放式Windows系统。

1、启动机器，进入程序界面：即可;
2、右击退出软件—设置IP地址。

操作步骤:(右击/退出)即可;
（TCP/IP）/常规/手动配置IP地址）即可;
4、运行画面分割器软件; 操作步骤: ( 桌面NetView.exe文件)即可;
双击既可以
5、登录管理中心操作步骤:（右击/巡查列表/重新登录）即可;
6、获取通道信息—并获取图像操作步骤:(右击/巡查列表/目录接点/添加到显示区域)即可;
置切换时间/保存方案）即可;
8、如何开启或关闭画面轮训; 操作步骤(右击/巡查列表/控制菜单中有个开始切换或停止)
可;
个显示器/开启双屏模式注:插上两个显示器进行设置）设置后重启设备。

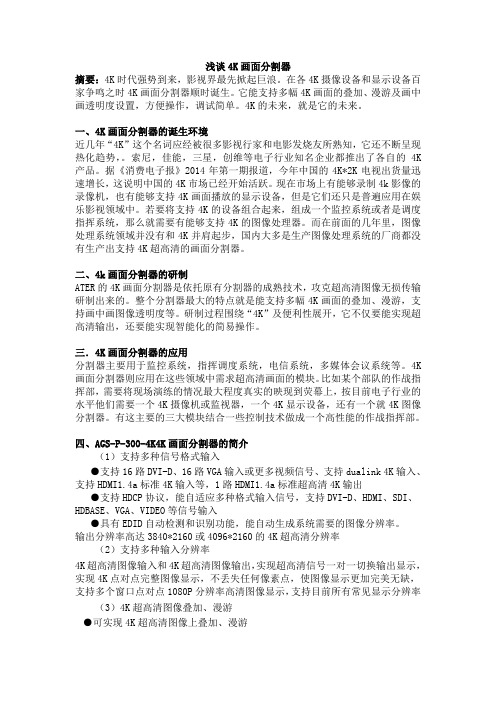

浅谈4K画面分割器摘要：4K时代强势到来，影视界最先掀起巨浪。

在各4K摄像设备和显示设备百家争鸣之时4K画面分割器顺时诞生。

它能支持多幅4K画面的叠加、漫游及画中画透明度设置，方便操作，调试简单。

4K的未来，就是它的未来。

一、4K画面分割器的诞生环境近几年“4K”这个名词应经被很多影视行家和电影发烧友所熟知，它还不断呈现热化趋势，。

索尼，佳能，三星，创维等电子行业知名企业都推出了各自的4K 产品。

据《消费电子报》2014年第一期报道，今年中国的4K*2K电视出货量迅速增长，这说明中国的4K市场已经开始活跃。

现在市场上有能够录制4k影像的录像机，也有能够支持4K画面播放的显示设备，但是它们还只是普遍应用在娱乐影视领域中。

若要将支持4K的设备组合起来，组成一个监控系统或者是调度指挥系统，那么就需要有能够支持4K的图像处理器。

而在前面的几年里，图像处理系统领域并没有和4K并肩起步，国内大多是生产图像处理系统的厂商都没有生产出支持4K超高清的画面分割器。

二、4k画面分割器的研制ATER的4K画面分割器是依托原有分割器的成熟技术，攻克超高清图像无损传输研制出来的。

整个分割器最大的特点就是能支持多幅4K画面的叠加、漫游，支持画中画图像透明度等。

研制过程围绕“4K”及便利性展开，它不仅要能实现超高清输出，还要能实现智能化的简易操作。

三．4K画面分割器的应用分割器主要用于监控系统，指挥调度系统，电信系统，多媒体会议系统等。

4K 画面分割器则应用在这些领域中需求超高清画面的模块。

比如某个部队的作战指挥部，需要将现场演练的情况最大程度真实的映现到荧幕上，按目前电子行业的水平他们需要一个4K摄像机或监视器，一个4K显示设备，还有一个就4K图像分割器。

有这主要的三大模块结合一些控制技术做成一个高性能的作战指挥部。

四、AGS-P-300-4K4K画面分割器的简介（1）支持多种信号格式输入●支持16路DVI-D、16路VGA输入或更多视频信号、支持dualink 4K输入、支持HDMI1.4a标准4K输入等，1路HDMI1.4a标准超高清4K输出●支持HDCP协议，能自适应多种格式输入信号，支持DVI-D、HDMI、SDI、HDBASE、VGA、VIDEO等信号输入●具有EDID自动检测和识别功能，能自动生成系统需要的图像分辨率。

彩色四画面分割器说明书1、主要特性：视频信号：PAL或NTSC图像更新率30帧/秒（NTSC）25帧/秒（PAL）分辩率NTSC：762（H）*480（V）PAL：762（H）*576（V）视频输入：4路摄像机视频输入，1路录像回放输入BNC接口视频输出：1路监视器输出，1路录像输出BNC接口 1.0Vp-p,75Ω录像回放: 1路BNC连接下来1.0Vp-p, 75Ω显示模式:：单画面，四画面，画上画，自动切换画面调节功能:：亮度，对比度，清晰度，饱和度和色泽色度OSD菜单：有时间显示：实时显示图像放大功能：有视频丢失报警：有移动检测报警功能：有报警记录：开机，视频丢失，移动检测自动切换时间：1-99秒可调电源：DC 5V/2A功耗：10W（最大）1、面板按键说明注解：（*长）持续按期归还秒进入选项功能。

（**短）按一下选项按键进入选项功能。

（1）MENU（**短）：进入选单模式。

ESC（*长）：跳回上一个执行画面。

（2）REEZE（**短）：按FREEZE 键冻结或解冻结画面。

PLAY（*长）：进入/跳出回放模式。

（3）CH4：频道4全画面显示/左移键/递减功能。

（4）CH2：频道2全画面显示/右移键/递增功能。

（5）CH2：频道2全画面显示/下移键功能。

（6）CH1：频道1全画面显示/上移键功能。

（7）AUTO（**短）：自动跳出ON/OFF。

PIP（*长/**短）：进入/跳出PIP子母画面。

（8）QUAD（**短）：显示分割画面。

ZOOM（*长/*短）：进入/跳出ZOOM模式。

2、后面板连接界面①流电源输入端（DC IN）：请使用额定规格DC12V/1A电源；②影像输入端（VIDEO IN）：有四个影像输入端，可接四支摄像机；③VCR输入端（VCR IN）：可连接到录放影机作为录像带回播端子；④VCR输出端（VCR OUT）：可连接到录像机作为录像存储用；⑤监视器输出端（MONITOR OUT）：可连接到监视器作即时监视用。

讯维高清四画面分割器型号：XW-ZXV0401使用手册产品介绍：四画面分割器是我公司研发并生产的高清分割器，是专用的视频处理与控制设备，主要功能是在高分辨率的显示设备（平板/投影机）上以全屏或多窗口模式同时显示四路视频信息；也就是将多路HDMI、VGA、CVBS等视频画面，选择其中的4通道画面在显示器件上分割显示。

支持多种分辨率输入，支持4路USB 同步控制。

输出支持HDMI与VGA同步显示。

性能特点:四通道信号可分割显示到HDMI或VGA显示，每个通道支持3种信号输入，支持4路USB同步控制。

产品应用:1．公共视讯系统（证券公司，期货市场，金融证券等）2．电脑教学系统。

3．高品质多媒体展示。

4．视讯会议。

5．计算机，液晶和等离子高清显示会场。

产品图片1U机箱前后面板2U机箱前后面板操作方法:一、按键遥控操作：按menu键循环设置：MODE（模式），FULL SCREEN（全屏显示），保存预案（Save mode），调用预案Load mode，设置输入源信号In channel（选择通道按OK进入通道信号选择1、HDMI,2、CVBS，3、VGA），USB切换。

遥控器快捷键：AV=MODE，VGA=全屏显示，A=调用预案，V=USB 切换。

1、模式设置包含4种模式：1画面模式，2画面等分模式，3画面等分模式，4画面等分模式。

2、全屏显示：选择某一路信号源作为全屏显示。

3、保存预案：支持用户自定义16种预案。

4、调用预案：调用保存好的预案。

5、设置输入信号源：每一路输入信号源都可以独立设置，例如将第一路信号源设置为HDMI。

6、USB切换：4画面分割器具有4个USB接口，但在某一时刻只能使用一个USB接口。

换言之，用户可以切换至任意一个USB接口进行使用。

面板包含按键输入，红外遥控器输入，LCD液晶显示屏显示输出信息。

按键功能和红外遥控器功能一致。

LCD负责显示输出信息。

按键包含了数字键0~9，MENU键，OK键，ESC键，CTRL键。

彩色四画面分割器说明书1、主要特性：视频信号：PAL或NTSC图像更新率30帧/秒（NTSC）25帧/秒（PAL）分辩率NTSC：762（H）*480（V）PAL：762（H）*576（V）视频输入：4路摄像机视频输入，1路录像回放输入BNC接口视频输出：1路监视器输出，1路录像输出BNC接口 1.0Vp-p,75Ω录像回放: 1路BNC连接下来1.0Vp-p, 75Ω显示模式:：单画面，四画面，画上画，自动切换画面调节功能:：亮度，对比度，清晰度，饱和度和色泽色度OSD菜单：有时间显示：实时显示图像放大功能：有视频丢失报警：有移动检测报警功能：有报警记录：开机，视频丢失，移动检测自动切换时间：1-99秒可调电源：DC 5V/2A功耗：10W（最大）1、面板按键说明注解：（*长）持续按期归还秒进入选项功能。

（**短）按一下选项按键进入选项功能。

（1）MENU（**短）：进入选单模式。

ESC（*长）：跳回上一个执行画面。

（2）REEZE（**短）：按FREEZE 键冻结或解冻结画面。

PLAY（*长）：进入/跳出回放模式。

（3）CH4：频道4全画面显示/左移键/递减功能。

（4）CH2：频道2全画面显示/右移键/递增功能。

（5）CH2：频道2全画面显示/下移键功能。

（6）CH1：频道1全画面显示/上移键功能。

（7）AUTO（**短）：自动跳出ON/OFF。

PIP（*长/**短）：进入/跳出PIP子母画面。

（8）QUAD（**短）：显示分割画面。

ZOOM（*长/*短）：进入/跳出ZOOM模式。

2、 后面板连接界面① 流电源输入端（DC IN ）：请使用额定规格DC12V/1A 电源；② 影像输入端（VIDEO IN ）：有四个影像输入端，可接四支摄像机；③ VCR 输入端（VCR IN ）：可连接到录放影机作为录像带回播端子；④ VCR 输出端（VCR OUT ）：可连接到录像机作为录像存储用；⑤ 监视器输出端（MONITOR OUT ）：可连接到监视器作即时监视用。

vga四画面分割器
vga四画面分割器型号：LCD-F-VGA4X1
4进 1 出vga四画面分割器，带四路视频输入，高像素纯硬件结构设计，在高分辨率的显示设备上以全屏或多窗口模式显示四路视频信息。

vga四画面分割器又称vga分割器，vga视频分割器,vga分屏器，vga合成器，4画面vga画面分割器,4画面分割器，四画面分割器，四路画面分割器。

vga四画面分割器产品简介
LCD-F-VGA4X1型号产品是奥西得研发并生产的四窗口多视频处理器，是专用的视频处理与控制设备，主要功能是在高分辨率的显示设备（平板/投影机）上以全屏或多窗口模式同时显示四路VGA视频信息；也就是将四路VGA视频画面，选择其中的部分通道或者全部通道在同一个显示器件上分割显示。

vga四画面分割器产品参数
∙视频输入：VGA或者复合视频(标准）
∙视频输出：VGA
∙亮色度干扰: -55dB@5Mhz
∙电源交流电压: 180-240V/50Hz
∙输出分辨率：1024×768@60Hz
∙控制类型: RS-232
∙无线技术: IR 红外遥控
∙功率消耗: 单路最大6W
∙图象控制：全屏显示，缩放，漫游，画中画，叠加
∙工作温度: 0～60℃
∙工作湿度: 5～95％RH
∙机箱规格: 2U-8U标准机架机箱，甚至更小
∙
VGA画面分割器实际上可以称为多媒体画面分割器，VGA画面分割器用硬件方法解决计算机信号画面单屏幕分割显示,可以让一台投影机（或显示器）同时显示多个计算机画面或者同时显示多个VIDEO视频画面（如摄像机、DVD播放机等），也可以同时显示多个计算机与视频的混合画面。

可以定做二至四十八画面分割器。
