目 录1.产品预览 (1)2.包装目录 (1)3.概述 (2)4.功能特点 (2)5.功能说明 (2)6.遥控器 (4)7.技术参数 (4)8.系统连接图 (5)1. 产品预览前端面板图后端面板图2. 包装目录① 1× HDMI 4画面分割器② 1× 5V/2A DC电源适配器③ 1× 用户说明书④ 1× 遥控器3. 概述5. 功能说明☆ 前端面板端口4. 功能特点HDMI 4x1多画面分割器能将4路HD M I高清输入信号同时在一台电视机上显示，视频分辨率最高支持1080p@60Hz。

此产品支持5种分割模式，在模式范围内，用户可以自由切换4路高清输入，它能够实现单画面显示和单屏显示多画面的功能且支持前面板按键、遥控和RS-232切换可以让用户更方便地使用。

本产品可广泛应用于多媒体广告宣传、大屏幕显示工程等场所。

☆ 兼容HDMI 1.4b, HDCP 1.4和DVI ☆ 视频分辨率达到1080p@60Hz ☆ 支持的音频格式有LPCM2.0☆ 支持5种分割模式☆ 音频输出可以选择任何输入源☆ 支持前面板按键、IR遥控器和RS-232控制5.1 面板介绍☆ 后端面板端口5.2 显示模式多画面分割器有5种显示模式模式1模式2模式3模式4模式5模式1：多画面分割器将分别显示4路高清输入，通过切换前面板的“MAIN”键或IR遥控器将切换为下一个输入信号，顺序为IN1→IN2→IN3→IN4→IN1...模式2：多画面分割器将在一个显示屏上同时显示4个相等尺寸的高清输入信号。

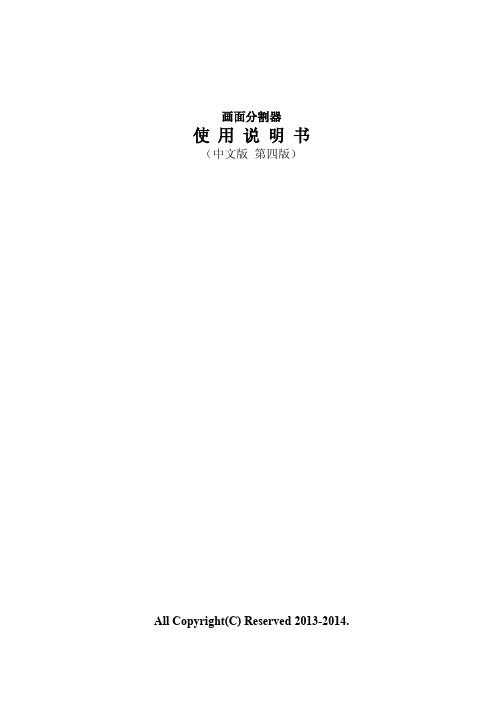

画面分割器说明书第4版

画面分割器说明书第4版

地址选择按键
操作方法如下：
- 5 / 6-
画面分割器使用说明书
遥控器数字键 1--8 和前面板操作一样，其中菜单键和确定键也是 一样的，这里不做过多说明。
遥控器的地址码设置，只有遥控器地址码和设备地址一致，遥控器 键盘才可以控制该设备 。按 Demo 键+数字键+确定键，即可完成地址 选择，例如：按 DEMO 键+数字 1 键+数字 2 键+确定键，即遥控器地 址现在为 12，如果本机地址不是 12 的话，遥控器就不能控制设备。按 BUZZER 键，是关闭或打开蜂鸣器，按一下即可。如果蜂鸣器打开， 按键操作正确，蜂鸣器会响一声，按键操作错误，不管蜂鸣器是否打开， 蜂鸣器都会快响两声，提示操作错误。设备场景的保存和调用，按 SAVE/MODE 键+数字键+确定键，例如：按 SAVE 键+2 键+确定键， 将设备的当前状态保存为 2 号场景；按 MODE 键+3 键+确定键，调用 3 号场景；这里存储和调用时，场景号不能超过 9。按 CANCEL 键， 是取消当前操作。
系统菜单设置状态，可自动保存十年。包括声音状态（关闭和打开）、 断电前显示模式、存储场景、本机地址等。设备断电再重启，仍然保持 断电之前的设置状态。
此说明书适用于本公司全系列的画面分割器，根据输入信号源的不 同，略有不同。
- 2 / 6-
画面分割器使用说明书
第一部分 画面分割器与外围设备连接
1.1 输入、输出接口说明 根据不同的画面分割器，
图 2.3（d） 子菜单 4
图 2.3 菜单设置界面 这里需要注意，在子菜单 2、子菜单 3 中的 Time On/Off 以及子菜 单 4，进入相应的设置，完成后需按确定键修改的数据才有效，例如： 进入子菜单第一项字符显示，按确定键出现如图 2.3.1 所示：

讯维高清四画面分割器

讯维高清四画面分割器

讯维高清四画面分割器型号：XW-ZXV0401使用手册产品介绍：四画面分割器是我公司研发并生产的高清分割器，是专用的视频处理与控制设备，主要功能是在高分辨率的显示设备（平板/投影机）上以全屏或多窗口模式同时显示四路视频信息；也就是将多路HDMI、VGA、CVBS等视频画面，选择其中的4通道画面在显示器件上分割显示。

支持多种分辨率输入，支持4路USB 同步控制。

输出支持HDMI与VGA同步显示。

性能特点:四通道信号可分割显示到HDMI或VGA显示，每个通道支持3种信号输入，支持4路USB同步控制。

产品应用:1．公共视讯系统（证券公司，期货市场，金融证券等）2．电脑教学系统。

3．高品质多媒体展示。

4．视讯会议。

5．计算机，液晶和等离子高清显示会场。

产品图片1U机箱前后面板2U机箱前后面板操作方法:一、按键遥控操作：按menu键循环设置：MODE（模式），FULL SCREEN（全屏显示），保存预案（Save mode），调用预案Load mode，设置输入源信号In channel（选择通道按OK进入通道信号选择1、HDMI,2、CVBS，3、VGA），USB切换。

遥控器快捷键：AV=MODE，VGA=全屏显示，A=调用预案，V=USB 切换。

1、模式设置包含4种模式：1画面模式，2画面等分模式，3画面等分模式，4画面等分模式。

2、全屏显示：选择某一路信号源作为全屏显示。

3、保存预案：支持用户自定义16种预案。

4、调用预案：调用保存好的预案。

5、设置输入信号源：每一路输入信号源都可以独立设置，例如将第一路信号源设置为HDMI。

6、USB切换：4画面分割器具有4个USB接口，但在某一时刻只能使用一个USB接口。

换言之，用户可以切换至任意一个USB接口进行使用。

面板包含按键输入，红外遥控器输入，LCD液晶显示屏显示输出信息。

按键功能和红外遥控器功能一致。

LCD负责显示输出信息。

按键包含了数字键0~9，MENU键，OK键，ESC键，CTRL键。

四屏Manual-说明书

四屏Manual-说明书

2 3 4 5
6
创建不同的显示配置
大多数用户期望实际显示配置一次开启一个显示配置。为了恢复上一次的显示配置， 设置显示配置是非常有用的。 为了创建一个较少显示器的新配置，您应该首先禁用下面图示的显示配置，然后用 右键点击图标菜标中的禁用按钮来禁用复合显示配置中至少一个显示。 透过热键功能能快速切换不同显示配置： 开启 AMD 控制面板。
注意：如果在安装有冲突时，断开显示器和重新安装的显示模式为“扩展模式”。
操作系统： Windows 8 Windows 7 Windows Vista Linux（Redhat / Ubuntu Linux / SUSE 多屏操作系统）
2. 硬件安装
准备您的电脑
关闭系统电源，并在执行任何硬件程序前通过触摸接地表面排出您的身体的静电电 荷 - 例如，金属表面的电源。 未经授权的服务人员造成直接或间接的任何组件不正确的安装，制造商不予以承担 任何责任。如果您执行安装运作不顺畅，请咨询合格的电脑技术人员。 在安装过程中，电源可能会导致损坏系统组件、显卡及人身伤害。
1
单击“安装”按钮。
l
单击“快速”或“自定义”图标， 然后单击“下一步 ”。
3
点击“接受”按钮。
4
安装组件安装运作中。
5
单击“完成 ”按钮，重新启动电 脑。驱动程序的安装就完成了。
6
4.AMD Eyefinity 技术设置
AMD Eyefinity 是指两台或两台以上的显示器相互独立且同时运行，支持复制（克 隆）及扩展多显示器模式，形成一个庞大的跨越多个显示器的桌面工作窗口、视频 界面，支持窗口及全屏模式。 1 选择创建的 Eyefinity 显示。
4amdeyefinity技术设置amdeyefinity是指两台或两台以上的显示器相互独立且同时运行支持复制克隆及扩展多显示器模式形成一个庞大的跨越多个显示器的桌面工作窗口视频界面支持窗口及全屏模式

4路画面分割器说明书-深圳新太

4路画面分割器说明书-深圳新太

视频画面分割器用户手册深圳新太画面分割器说明书1 / 44路画面分割器——使用手册 系统特点１. ４路视频输入可分别调整各个摄像机通道的亮度、对比度、饱和度、色度和清晰度 ２. 高解像度PAL 制式：720x 576 50Hz NTSC 制式：720x 480 60Hz ３. 多种显示模式1） 四画面显示, 三画面显示, 单画面全屏幕显示 2） 左右二画面显示，上下二画面显示3） 画中画显示模式：1 画中画，2画中画，3画中画（可任意调节各个视频通道作为画中画显示）4） 自动循环显示模式（可独立设定各个画面的显示时间） 5） 可任意选择两个视频通道对比巡航监视 ４. 画面冻结或电子（x2）放大 ５. 多样信息显示摄像机名称、时间、日期，画面丢失报警，移动侦测报警信息 ６. 停电记忆功能当机器断电后再恢复通电时，显示最后设置画面 ７. 支持红外遥控及RS485/RS232远程控制 ８. 可以根据用户的功能需要定制特殊功能深圳新太画面分割器说明书2 / 44路画面分割器——使用手册 后面板描述① ② ③① 电源输入 DC 12V/1A② 视频输出 MONITOR OUT1/ MONITOR OUT2③ 视频输入 CAM1/ CAM2/ CAM3/ CAM4深圳新太画面分割器说明书3 / 44路画面分割器——使用手册 前面板按键功能描述MENU / ESC 菜单 / 退出 AUTO / FREEZE 自动循环 / 冻结画面MODE 显示模式 ENTER 确认/ ▲ 通道１单画面显示 / 上 / ▼ 通道２单画面显示 / 下/ ◄ 通道３单画面显示 / 左 / ► 通道４单画面显示 / 右深圳新太画面分割器说明书4 / 44路画面分割器——使用手册 按键定义长按（时间大于1秒），短按（时间小于1秒）MENU / ESC长按此键，进入菜单设置短按此键，在菜单设置中，从子菜单回到上一级菜单或退出菜单设置 AUTO / FREEZE长按此键，进入/退出自动循环（AUTO ）状态，循环显示每个单画面和四画面 短按此键，实现冻结、解冻画面MODE短按此键,可以选择不同的显示模式：进入画中画显示状态后，按确认（ENTER ）键可进入“选择显示通道/显示位置”设置功能，按/◄, /► 键选择需要的设置，再次按确认（ENTER ）键退出该功能设置进入巡航监视、左右二画面或上下二画面显示状态后，可以任意选择两个通道进行画面对比或 巡航监视（设置方法同上）。

4路视频分割矩阵切换器说明书

4路视频分割矩阵切换器说明书

6、 Control I/O
3
控制接点说明： C1 至 C7 为常开，需要无源开关接点输入。 C1－按此开关为四画面显示，开机默认状态为四画面显示。 C2－按此开关为左二画面显示，显示视频输入 V1 和 V3 图像。 C3－按此开关为右二画面显示，显示视频输入 V2 和 V4 图像。 C4－按此开关为显示 V1 图像。 C5－按此开关为显示 V2 图像。 C6－按此开关为显示 V3 图像。 C7－按此开关为显示 V4 图像。 C8，C9，C10－为公共端。
NTSC:60 场/秒 NTSC:720 480
BNC 输入 输出
视频丢失报警，外部出发报警，移动侦测报警 全屏，电子放大，四分割，二分割，单画面 AC220V
0 0 -30 C -60 C
5
2
接口说明： 1、 Power In 2、 Power Out 220V/AC 输入接口。用于 4 路视频矩阵分割器供电。 220V/AC 输出接口。用于摄像机电源。
3、 V1－Out\ V2－Out\ V3－Out\ V4－Out 视频输出接口。用于接本地显示用 监视器。 4、 V1－In\ V2－In \ V3－In \ V4－In 视频输入接口。用于接摄像机 5、 MON Out 视频输出口。用于接监视器。 控制信号接口端子。
7、 电源输入法为：100－240V/AC 50-60HZ 交流电源。
三、外型结构与安装 1、外型尺寸：228*110*46mm 2、安装结构如下图：
4
四、技术规格
视频标准 解像度Байду номын сангаас视频输入 录像输入 录像输出 报警方式 视频输出方式 工作电压 环境温度
PAL:50 场/秒 PAL:720 576 1.0Vp-p75 1.0Vp-p75 1.0Vp-p75

奥西得vga四画面分割器说明书

vga四画面分割器
vga四画面分割器型号：LCD-F-VGA4X1
4进 1 出vga四画面分割器，带四路视频输入，高像素纯硬件结构设计，在高分辨率的显示设备上以全屏或多窗口模式显示四路视频信息。

vga四画面分割器又称vga分割器，vga视频分割器,vga分屏器，vga合成器，4画面vga画面分割器,4画面分割器，四画面分割器，四路画面分割器。

vga四画面分割器产品简介
LCD-F-VGA4X1型号产品是奥西得研发并生产的四窗口多视频处理器，是专用的视频处理与控制设备，主要功能是在高分辨率的显示设备（平板/投影机）上以全屏或多窗口模式同时显示四路VGA视频信息；也就是将四路VGA视频画面，选择其中的部分通道或者全部通道在同一个显示器件上分割显示。

vga四画面分割器产品参数
∙视频输入：VGA或者复合视频(标准）
∙视频输出：VGA
∙亮色度干扰: -55dB@5Mhz
∙电源交流电压: 180-240V/50Hz
∙输出分辨率：1024×768@60Hz
∙控制类型: RS-232
∙无线技术: IR 红外遥控
∙功率消耗: 单路最大6W
∙图象控制：全屏显示，缩放，漫游，画中画，叠加
∙工作温度: 0～60℃
∙工作湿度: 5～95％RH
∙机箱规格: 2U-8U标准机架机箱，甚至更小
∙
VGA画面分割器实际上可以称为多媒体画面分割器，VGA画面分割器用硬件方法解决计算机信号画面单屏幕分割显示,可以让一台投影机（或显示器）同时显示多个计算机画面或者同时显示多个VIDEO视频画面（如摄像机、DVD播放机等），也可以同时显示多个计算机与视频的混合画面。

可以定做二至四十八画面分割器。

超清4K四画面分割器

技术参数：
型号品名 信号输入 KS-FH4000 超清 4K 四画面分割器 1 路 VGA 并绑定一路 3.5mm 立体声音频输入； 4 路 HDMI1.4（其中三路兼容 MHL 协议） ； 2 路 DP1.2 输入； 4 路 USB 输入用于连接 4 台 PC 的 USB。 HDMI1.4（支持 HDCP2.2） DP 支持最大分辨率 3840*2160@60Hz，向下兼容； HDMI 支持最大分辨率 3840x2160@30Hz，向下兼容； VGA 支持最大分辨率 1920x1200@60Hz，向下兼容。 1 路 HDMI2.0、1 路 3.5mm 立体声音频口、2 路 USB 3840*2160@60Hz/3840*2160@30Hz 2560*1440@60Hz/1920*1080@60Hz USB2.0 输出接键鼠 1 路 3.5mm 立体声音频输出接音响 30bit，1000M 色 RS232/IR/按键 10W AC100-240V 0-60 度 标准 19 英寸 1U 15-85% 440mm(长)x239mm(深)x44mm(高)
超清 4K 四画面分割器
产品功能应用：
KS-FH4000 超清画面分割器的主要功能是将 4 路全高清 1080P 信号合成 1 路 3840*2160 超清信号输给 4K 显示器，从而达到 4 个 1080P 信号在 4K 显示屏上点对点显 示，无压缩、无延时并且可对 4 路 USB 信号做跟随画面切换或独立切换。
输出分辨率 USB 输出 音频输出 色彩深度 控制方式 功耗 电压 工作温度 工作湿度 尺寸 重量 联系方式
2.5Kg 邓小姐（壹捌零贰伍捌伍六零贰叁）
系统拓扑图：

彩色视频处理器说明书

1.0Vp-p75 BNC 1.0Vp-p75 输入 1.0Vp-p75 输出 视频丢扔报警,外部触发方式,移动侦测报警 会屏,电子放大,八分割,四分割,画中画,自动切换 DC12V/1A -30℃-60℃
二、前面板说明
自左向 右
MENU A/B
长按 菜单
短按
A/B 切换
AUTO FRE 自动
抓拍
ZOOM MODE
放大
显示 模式
VCR ENT 回放
确认
1/5 U
1/5 画面
上键
2/6 D
2/6 画面
下键
3/7 L
3/7 画面
左键
4/8 R
4/8 画面
右键
按键定义：短按不要超过 1 秒，长按请超过 1 秒。 1、 MENU 键：长按进入主菜单，退出键短按进入 A 页或 B 页。 2、 AUTO 键：长按进入单画面自动切换，短键为画面冻结。 3、 ZOOM 键：长按进入放大功能，短按第一次为八画面，第二次为 画中画 1，第三次为画中画 2，第四次为两画面。 4、 VCR 键：长按进入回放，短按进入菜单确认键。 5、 “1/5”键：为摄像机第一通道和第五通道，菜单上移左移功能。 6、 “2/6”键：为摄像机第二通道和第六通道，菜单下移右移功能。 7、 “3/7”键：为摄像机第三通道和第七通道，菜单模式下为左移 减少功能。 8、 “4/8”键：为摄像机第四通道和第八通道，菜单模式下为右移 增加功能。
● BLACK
● GRAY1
● GRAY2
● WHITE
● OFF
TIME
1 TITLE 为摄像机标题开关 2 DATE 为日期开关 3 TIME 为时间开关 4 SCREEN POSITION 为分割线坐标位置设置 5 BLACK 为黑色 GRAY1 为灰色 GRAY2 为灰白色 OFF 为分割线开关 4.3 AUTO SEQUENCE(自动切换设置)

4、9、16分割画面分割器使用手册

4/9/16CHANNEL DIGITAL MULTIPLEXER WITH REAL TIME DISPALInstallation and Operationcontrol画面分割器使用手册北京海视盛世科技有限公司(一) 安全注意事项注意！手册中所列为出版之前时的信息，制造商保留更改和改进其他产品的权利，所有参数如有更改，恕不通知。

安装场所为了确保画面分割处理器使用安全并且获得满意的性能，在安装机器时，需要考虑下述情况：1.远离高温的热源和环境。

2.为了确保画面分割处理器的正常散热，应避开通风不良的场所切勿堵塞分割处理器的通风口。

此款分割处理器两侧有通风口，画面分割处理器安装时，其后部两侧应距离其他设备或墙壁5CM以上以利于散热。

3.分割处理器应水平安装，避免安装后会剧烈震动的场所。

4.避免在过冷、过热的场所间相互搬动机器，以免机器内部产生结露，影响机器的使用寿命。

5.切忌勿用湿手触摸电源和机器。

6.勿将液体溅落在画面分割处理器上，以免造成机器内部短路或失火。

7.勿将其它设备直接放置于本机上部。

8.在工程安装时请连接好地线，以免造成雷击主芯片损坏。

9.画面分割处理器有故障时，为了避免损坏，请勿自行拆开机壳，必须委托有资格的专业维修人员在指定的维修单位进行维修。

10.不要使用功率不匹配的电源变压器来作本机器的电源供应。

11.为了防止电击和失火，请勿将本机器放置到雨淋或潮湿的场所。

在使用前请阅读和研究此手册中的所有指示和注意事项！此手册和原有销售单据保留，以便将来必要的维修时之用。

拆开包装后，检查是否遗失或损坏如果发现任何遗失或损坏，请不要安装或操作此产品，应尽快同代理商联系。

（一）画面分割处理器特性画面分割处理器特性1.彩色，黑白摄像机兼容，NTSC/PAL标准视频源，无需视频同步。

2.主监视器允许多画面或单画面输出。

3.屏幕显示，包括日期、时间、报警状熊、视频丢失和各摄像机标题（10个字符）。
