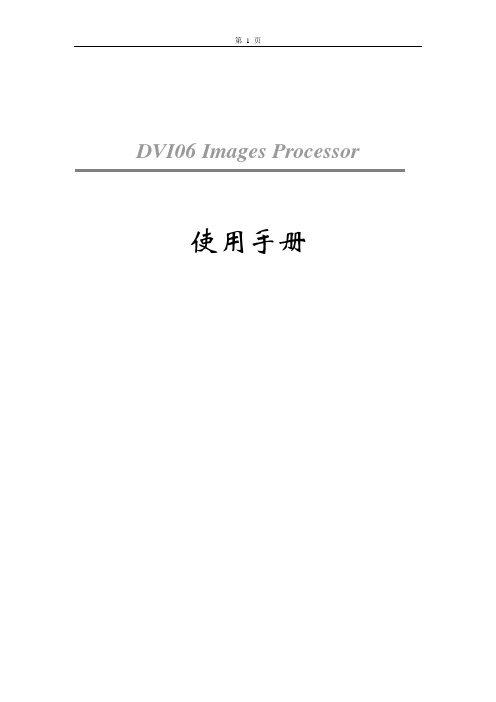

DVI06 Images Processor 使用手册1概述多窗口图形处理器是专业化的图形处理与控制设备，它能够在高分辨率的VGA/DVI 显示设备上以全屏或多窗口模式显示四路图像(MP04)或六路图像（MP06）（VGAI或CVBS 或可选的DVI）信息。
多窗口图形处理器采用嵌入式结构设计，内嵌专用操作系统，整个系统封闭式运行，稳定性大大高于基于WINDOWS操作系统的“计算机＋板卡”方式的传统控制器。
多窗口图形处理器器可接受VGA（DVI）和CVBS 等格式的视频信号，并按用户要求对视频信号进行视窗大小、显示位置、图像比例等方面的调整和变换，最终输出统一格式的VGA或DVI信号。
多窗口图形处理器可通过RS232或红外的方式进行远程和近程控制。
图1 在一个单显示器上同时显示四个输入信号2 输入与输出多窗口图形处理器的每个通道都能够接受四种输入数据：NTSC或PAL制式的CVBS，VGA，DVI（可选）。
任何一个通道都有三种输入接口（VGA和HDMI共用一个DVI－I接口），但任一时刻只能有一种参与显示。
输入的CVBS信号可以来自电视摄像机、录相机、DVD机或者电视电话会议系统。
输入的模拟VGA和HDMI信号通常由计算机提供，最高可支持分辨率1920x1080、场频60Hz 的VGA视频。
输入的视频信号都被调整成一定分辨率和刷新频率的VGA/HDMI信号，然后再输出。
支持的最高分辨率为1920X1080，此分辨率下的最高刷新频率为60Hz。
输出端连接具有DVI或HDMI接口的显示设备。
3操作●多窗口图形处理器RS-232接口，能够连接到计算机通过软件控制。
●前面板操作：数字键１，２，３，４，5，6切换单画面显示，＂MODE＂切换画面显示模式，在单画面显示状态下，“SOURCE/MENU＂键切换输入的信号源，在CVBS，VGA，DVI三者之间选择。
长按“SOURCE/MENU”进入系统菜单设置（按“1”或“2”选择菜单项目，按“3”或“4”确认菜单项选择。
彩色四画面分器说明书
彩色四画面分割器说明书1、主要特性：视频信号：PAL或NTSC图像更新率30帧/秒（NTSC）25帧/秒（PAL）分辩率NTSC：762（H）*480（V）PAL：762（H）*576（V）视频输入：4路摄像机视频输入，1路录像回放输入BNC接口视频输出：1路监视器输出，1路录像输出BNC接口 1.0Vp-p,75Ω录像回放: 1路BNC连接下来1.0Vp-p, 75Ω显示模式:：单画面，四画面，画上画，自动切换画面调节功能:：亮度，对比度，清晰度，饱和度和色泽色度OSD菜单：有时间显示：实时显示图像放大功能：有视频丢失报警：有移动检测报警功能：有报警记录：开机，视频丢失，移动检测自动切换时间：1-99秒可调电源：DC 5V/2A功耗：10W（最大）1、面板按键说明注解：（*长）持续按期归还秒进入选项功能。
（**短）按一下选项按键进入选项功能。
（1）MENU（**短）：进入选单模式。
ESC（*长）：跳回上一个执行画面。
（2）REEZE（**短）：按FREEZE 键冻结或解冻结画面。
PLAY（*长）：进入/跳出回放模式。
（3）CH4：频道4全画面显示/左移键/递减功能。
（4）CH2：频道2全画面显示/右移键/递增功能。
（5）CH2：频道2全画面显示/下移键功能。
（6）CH1：频道1全画面显示/上移键功能。
（7）AUTO（**短）：自动跳出ON/OFF。
PIP（*长/**短）：进入/跳出PIP子母画面。
（8）QUAD（**短）：显示分割画面。
ZOOM（*长/*短）：进入/跳出ZOOM模式。
2、后面板连接界面①流电源输入端（DC IN）：请使用额定规格DC12V/1A电源；②影像输入端（VIDEO IN）：有四个影像输入端，可接四支摄像机；③VCR输入端（VCR IN）：可连接到录放影机作为录像带回播端子；④VCR输出端（VCR OUT）：可连接到录像机作为录像存储用；⑤监视器输出端（MONITOR OUT）：可连接到监视器作即时监视用。
一台显示器分屏显示四画面且可开窗叠加漫游之KS-FH41高清四画面分割器
一台显示器分屏显示四画面且可开窗叠加漫游之KS-FH41高清四画面分割器
产品功能应用：
KS-FH41主要功能是将输入至高清画面分割器的4路CVBS/VGA/HDMI 信号合成一路高清HDMI 和VGA 信号输出，使4个信号同时显示在一个高清显示单元上，并且实现USB 信号和视频信号的同步或独立切换功能。
KS-FH41主要应用于视频会议、教学、展览展示等需要使用单台显示单元同时显示多个高清信号的场所。
技术参数：
产品图片：
系统拓扑图：型号品名
快视电子KS-FH41高清四画面分割器信号输入
4路VGA、4路HDMI、4路CVBS HDMI 输入
HDMI1.3（支持HDCP1.2并兼容DVI1.0）CVBS 输入
PAL、NTSC、SECAM 自动识别输入分辨率
1920*1080@60Hz，并向下自动兼容信号输出
1路HDMI、1路VGA HDMI 输出
HDMI1.3和DVI1.0可选输出分辨率
1920x1080@60Hz/1280x1024@60Hz 1280x720@60Hz/1024x768@60Hz 控制方式
RS232/IR/按键功能
单画面全屏、标准四分割、开窗、漫游、有序叠加等，画面缩放无限制联系
I 捌O 贰伍叁贰伍玖叁伍功耗
20W 电压
AC100-240V 工作温度
0-60度工作湿度
15-85%尺寸
442mm(长)x242mm(深)x45mm(高)重量3Kg。
StarTech ST424MX 4x4 VGA矩阵视频切换分裂器说明书
1 - Universal Power Adapter (US/UK/EU/AUS)
Included in Package
1 - Instruction Manual
4x4 VGA Matrix Video Switch Splitter with Audio StarTech ID: ST424MX
The ST424MX 4x4 VGA Matrix Switcher/Splitter allows users to share up to four distinct VGA inputs (as well as corresponding audio source) between four independent displays or projectors. Providing convenient push button control, the VGA Matrix Switcher/Splitter allows each of the four input VGA signals and the corresponding audio, to be switched individually meaning that you can have a different source showing on each display or one source showing on both offering maximum flexibility and control. To ensure optimized VGA distribution and signal management even over longer distance signal transmissions, the ST424MX VGA Matrix Switcher/Splitter features a built-in signal booster that facilitates installation of displays at distances of up to 210ft away from the source device, while maintaining flawless signal integrity. Designed to provide maximum control while saving space and eliminating clutter, the ST424MX can be used as a standalone solution or rack mounted using the (included) ear-mounts. Backed by a 2-year warranty and free lifetime technical support.
4屏300W(1536P)高清数字矩阵资料

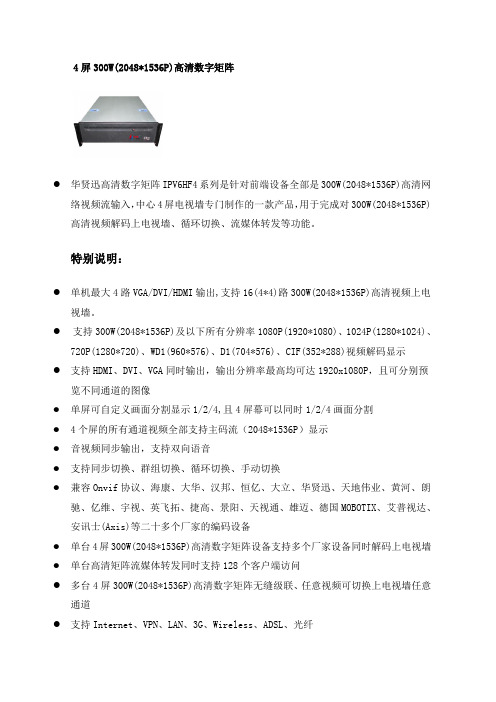

4屏300W(2048*1536P)高清数字矩阵●华贤迅高清数字矩阵IPV6HF4系列是针对前端设备全部是300W(2048*1536P)高清网络视频流输入，中心4屏电视墙专门制作的一款产品，用于完成对300W(2048*1536P)高清视频解码上电视墙、循环切换、流媒体转发等功能。
特别说明：●单机最大4路VGA/DVI/HDMI输出,支持16(4*4)路300W(2048*1536P)高清视频上电视墙。
●支持300W(2048*1536P)及以下所有分辨率1080P(1920*1080)、1024P(1280*1024)、720P(1280*720)、WD1(960*576)、D1(704*576)、CIF(352*288)视频解码显示●支持HDMI、DVI、VGA同时输出，输出分辨率最高均可达1920x1080P，且可分别预览不同通道的图像●单屏可自定义画面分割显示1/2/4,且4屏幕可以同时1/2/4画面分割●4个屏的所有通道视频全部支持主码流（2048*1536P）显示●音视频同步输出，支持双向语音●支持同步切换、群组切换、循环切换、手动切换●兼容Onvif协议、海康、大华、汉邦、恒亿、大立、华贤迅、天地伟业、黄河、朗驰、亿维、宇视、英飞拓、捷高、景阳、天视通、雄迈、德国MOBOTIX、艾普视达、安讯士(Axis)等二十多个厂家的编码设备●单台4屏300W(2048*1536P)高清数字矩阵设备支持多个厂家设备同时解码上电视墙●单台高清矩阵流媒体转发同时支持128个客户端访问●多台4屏300W(2048*1536P)高清数字矩阵无缝级联、任意视频可切换上电视墙任意通道●支持Internet、VPN、LAN、3G、Wireless、ADSL、光纤●支持网络报警主机（丛文接警中心、霍尼威尔、南京英安特、博世）、门禁设备(微耕、金诺德)、对讲（来邦、世邦）、巡更联动视频输出●支持多级矢量电子地图联动报警视频输出，支持GIS电子地图●独特的控制中心一机三屏(预览中心、数字矩阵、矢量电子地图)操作●全中文界面三维主控键盘●设备参数。
艾迪思ADC-F系列画面分割器
深圳市艾迪思科技有限公司，位于深圳市宝安区龙华街道石观工业区，是集监控安防产品研发，制造，销售及售后服务于一体的综合性高新技术企业，始创于2006的艾迪思公司业务范围覆盖全国各省市直至国外多个国家和地区，服务于多个行业领域，并与国内多家通信运营企业建立了多项合作，成为被运营商高度认可的合作伙伴。产品广泛应用于银行监控、城市道路监控、邮政储蓄、电信、学校、工厂、监狱、大型商场、智能小区、公安机关、金融、邮电、电力系统以及仓库重地等领域。大屏事业部以“艾迪思”系列画面分割器和画面拼接器的研发、生产、销售为主导，且是目前业内同类产品中专业性和全面性最高的厂家之一。事业部专业的研发团队可最大程度的实现客户提供的技术、产品要求，并可为客户提供完善的OEM、ODM服务。在售后服务方面,公司严格实行国家规定的"三包"服务政策，并承诺：产品从出厂之日起，十二个月内免费保修(嵌入式硬盘录像机,画面分割器)，终身提供技术支持。艾迪思品牌监控产品立足目前国内安防市场的发展形势，恪守“质量做根基，共赢是目的”的营销理念，竭诚为您提供性价比最高的智能化产品、高质量的工程设计改造及无微不至的售后服务。
深圳艾迪思科技生产的ADC-F系列VGA画面分割器同时也称作VGA图像分割器、VGA视频分割器、VGA多画面处理器，VGA接口分割器，视频画面分割器，监控画面分割器，VGA画面控制器，VGA电脑信号画面分割器，是一款专业化的高端图像处理设备，能够在一个显示终端上同时显示多个动态画面。画面分割器能完成多个VGA信号输入，把信号集中到一个显示器上显示，支持1024*768／60HZ等多种高清信号输入，每个窗品能任意调整窗口大小拖拉缩放，画中画和叠加窗口等，不仅图像质量出色，而且新增了诸多功能，有四进一出VGA画面分割器,六进一出画面分割器,八进一出画面分割器,九进一出VGA画面分割器,十二进一出画面分割器,专为要求高质量显示的移动和恶劣环境特种场合设计，为指挥中心、视频会议、多媒体多功能厅等场所的应用提供了一套理想的现实解决方案。因此，艾迪思生产的VGA画面分割器在监视器或投影机上显示多幅图像的应用领域的理想之选，通过 RS-232 控制，可以轻松地设置并控制所有功能。同时也屏控制器、多屏图象处理器，多屏拼接处理器，大屏拼接器、液晶拼接处理器，拼接墙控制器，显示墙拼接器，数码拼接处理器，主要功能是将一个完整的图像信号划分成N 块后分配给N 个显示单元（ 如LCD/LCOS/DLP/投影机等），完成用多个显示单元组成一个超大屏幕动态图像显示屏。可以支持多种视频设备的同时接入。
4路画面分割器说明书-深圳新太
视频画面分割器用户手册深圳新太画面分割器说明书1 / 44路画面分割器——使用手册 系统特点１. ４路视频输入可分别调整各个摄像机通道的亮度、对比度、饱和度、色度和清晰度 ２. 高解像度PAL 制式：720x 576 50Hz NTSC 制式：720x 480 60Hz ３. 多种显示模式1） 四画面显示, 三画面显示, 单画面全屏幕显示 2） 左右二画面显示，上下二画面显示3） 画中画显示模式：1 画中画，2画中画，3画中画（可任意调节各个视频通道作为画中画显示）4） 自动循环显示模式（可独立设定各个画面的显示时间） 5） 可任意选择两个视频通道对比巡航监视 ４. 画面冻结或电子（x2）放大 ５. 多样信息显示摄像机名称、时间、日期，画面丢失报警，移动侦测报警信息 ６. 停电记忆功能当机器断电后再恢复通电时，显示最后设置画面 ７. 支持红外遥控及RS485/RS232远程控制 ８. 可以根据用户的功能需要定制特殊功能深圳新太画面分割器说明书2 / 44路画面分割器——使用手册 后面板描述① ② ③① 电源输入 DC 12V/1A② 视频输出 MONITOR OUT1/ MONITOR OUT2③ 视频输入 CAM1/ CAM2/ CAM3/ CAM4深圳新太画面分割器说明书3 / 44路画面分割器——使用手册 前面板按键功能描述MENU / ESC 菜单 / 退出 AUTO / FREEZE 自动循环 / 冻结画面MODE 显示模式 ENTER 确认/ ▲ 通道１单画面显示 / 上 / ▼ 通道２单画面显示 / 下/ ◄ 通道３单画面显示 / 左 / ► 通道４单画面显示 / 右深圳新太画面分割器说明书4 / 44路画面分割器——使用手册 按键定义长按（时间大于1秒），短按（时间小于1秒）MENU / ESC长按此键，进入菜单设置短按此键，在菜单设置中，从子菜单回到上一级菜单或退出菜单设置 AUTO / FREEZE长按此键，进入/退出自动循环（AUTO ）状态，循环显示每个单画面和四画面 短按此键，实现冻结、解冻画面MODE短按此键,可以选择不同的显示模式：进入画中画显示状态后，按确认（ENTER ）键可进入“选择显示通道/显示位置”设置功能，按/◄, /► 键选择需要的设置，再次按确认（ENTER ）键退出该功能设置进入巡航监视、左右二画面或上下二画面显示状态后，可以任意选择两个通道进行画面对比或 巡航监视（设置方法同上）。
彩色四画面分割器说明书
彩色四画面分割器说明书1、主要特性：视频信号：PAL或NTSC图像更新率30帧/秒（NTSC）25帧/秒（PAL）分辩率NTSC：762（H）*480（V）PAL：762（H）*576（V）视频输入：4路摄像机视频输入，1路录像回放输入BNC接口视频输出：1路监视器输出，1路录像输出BNC接口 1.0Vp-p,75Ω录像回放: 1路BNC连接下来1.0Vp-p, 75Ω显示模式:：单画面，四画面，画上画，自动切换画面调节功能:：亮度，对比度，清晰度，饱和度和色泽色度OSD菜单：有时间显示：实时显示图像放大功能：有视频丢失报警：有移动检测报警功能：有报警记录：开机，视频丢失，移动检测自动切换时间：1-99秒可调电源：DC 5V/2A功耗：10W（最大）1、面板按键说明注解：（*长）持续按期归还秒进入选项功能。
（**短）按一下选项按键进入选项功能。
（1）MENU（**短）：进入选单模式。
ESC（*长）：跳回上一个执行画面。
（2）REEZE（**短）：按FREEZE 键冻结或解冻结画面。
PLAY（*长）：进入/跳出回放模式。
（3）CH4：频道4全画面显示/左移键/递减功能。
（4）CH2：频道2全画面显示/右移键/递增功能。
（5）CH2：频道2全画面显示/下移键功能。
（6）CH1：频道1全画面显示/上移键功能。
（7）AUTO（**短）：自动跳出ON/OFF。
PIP（*长/**短）：进入/跳出PIP子母画面。
（8）QUAD（**短）：显示分割画面。
ZOOM（*长/*短）：进入/跳出ZOOM模式。
2、 后面板连接界面① 流电源输入端（DC IN ）：请使用额定规格DC12V/1A 电源；② 影像输入端（VIDEO IN ）：有四个影像输入端，可接四支摄像机；③ VCR 输入端（VCR IN ）：可连接到录放影机作为录像带回播端子；④ VCR 输出端（VCR OUT ）：可连接到录像机作为录像存储用；⑤ 监视器输出端（MONITOR OUT ）：可连接到监视器作即时监视用。
DET多画面分割控制器使用手册
VIDEO/VGA多画面分割控制器使用手册广州市德浩电子科技有限公司1概述由广州德浩电子科技有限公司生产的V4/VP300 系列视频多窗控制器是专业化的视频处理与控制设备，它能够在高分辨率的RGB 显示设备上以全屏或多窗口模式显示四路视频信息。
V4/VP300系列视频多窗控制器采用嵌入式结构设计，内嵌专用操作系统，整个系统封闭式运行，稳定性大大高于基于WINDOWS操作系统的“计算机＋板卡”方式的传统控制器。
V4/VP300系列视频多窗控制器可接受高分辨率RGB、VGA，复合视频及Svideo等格式的视频信号，并按用户要求对视频信号进行视窗大小、显示位置、图像比例等方面的调整和变换，最终输出统一格式的VGA或RGB信号。
V4/VP300系列视频多窗控制器可通过RS232、局域网或键盘的方式进行远程或近程控制，控制器内嵌WEB服务器，用户无需在控制主机上安装软件，仅借助IE浏览器就可控制本系统。
图1 在一个单显示器上同时显示四个输入信号2 输入与输出V4/VP300系列视频多窗控制器的每个通道都能够接受四种输入数据：NTSC或PAL 制式的VIDEO信号，S-video，VGA以及RGB信号。
任何一个通道都有四种输入接口，每个接口都可接一种格式的输入信号，但任一时刻只能有一种参与显示。
输入的VIDEO信号可以来自电视摄像机、录相机、DVD机或者电视电话会议系统。
输入的模拟RGB信号通常由计算机提供，最高可支持分辨率1280x1024、场频60Hz的VGA 视频。
计算机VGA视频可以是绿色同步、复合同步，或者H、V分离的同步模式。
图2 BR300的后面板 ，带四个输入口（2RU 标准机箱）输入的视频信号都被调整成一定分辨率和刷新频率的VGA 信号，然后再输出。
支持的最高分辨率为1600X1200，此分辨率下的最高刷新频率为60Hz 。
输出端可直接与模拟输出连接器、计算机监视器或者其他高速度显示设备相连。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
讯维高清四画面分割器
型号：XW-ZXV0401
使
用
手
册
产品介绍：
四画面分割器是我公司研发并生产的高清分割器，是专用的视频处理与控制设备，主要功能是在高分辨率的显示设备（平板/投影机）上以全屏或多窗口模式同时显示四路视频信息；也就是将多路HDMI、VGA、CVBS等视频画面，选择其中的4通道画面在显示器件上分割显示。
支持多种分辨率输入，支持4路USB 同步控制。
输出支持HDMI与VGA同步显示。
性能特点:
四通道信号可分割显示到HDMI或VGA显示，每个通道支持3种信号输入，支持4路USB同步控制。
产品应用:
1．公共视讯系统（证券公司，期货市场，金融证券等）
2．电脑教学系统。
3．高品质多媒体展示。
4．视讯会议。
5．计算机，液晶和等离子高清显示会场。
产品图片
1U机箱前后面板
2U机箱前后面板
操作方法:
一、按键遥控操作：
按menu键循环设置：MODE（模式），FULL SCREEN（全屏显示），保存预案（Save mode），调用预案Load mode，设置输入源信号In channel（选择通道按OK进入通道信号选择1、HDMI,2、CVBS，3、VGA），USB切换。
遥控器快捷键：AV=MODE，VGA=全屏显示，A=调用预案，V=USB 切换。
1、模式设置包含4种模式：1画面模式，2画面等分模式，3画面等分模式，4画面等分模式。
2、全屏显示：选择某一路信号源作为全屏显示。
3、保存预案：支持用户自定义16种预案。
4、调用预案：调用保存好的预案。
5、设置输入信号源：每一路输入信号源都可以独立设置，例如将第一路信号源设置为HDMI。
6、USB切换：4画面分割器具有4个USB接口，但在某一时刻只能使用一个USB接口。
换言之，用户可以切换至任意一个USB接口进行使用。
面板包含按键输入，红外遥控器输入，LCD液晶显示屏显示输出信息。
按键功能和红外遥控器功能一致。
LCD负责显示输出信息。
按键包含了数字键0~9，MENU键，OK键，ESC键，CTRL键。
MENU键作为功能选择按键，使用MENU键可以切换菜单功能。
OK键作为确认键，当用户选择好功能后，使用OK键会立即生效。
ESC键，当输入有误时，可以使用ESC键对输入数据清零。
CTRL键目前未用到。
二、软件操作：
打开画面分割器控制软件，下图为登录界面如下图所示：
需要设置一下几个参数：
备注：通道数量更改需点击，进入系统设置更改，用户名：admin,密码：admin888;
2、波特率默认为19200；点击确定按钮进入主界面，主界面如下图所示；
3、改变图像位置，那就按住鼠标左键移动主界面的窗体，就可以实现对视频图像的动态位置改变。
如下图所示：
手动设置图像位置需要改变以下几个位置坐标如下图所示：
点击发送按钮就可以改变位置图像。
软件还为客户提供几种标准模式选择，如下图所示：
4、信号源选择方式如下图所示：
5、显示隐藏图像如下图所示：
备注：其他辅助功能都在鼠标右键菜单中。
6、分辨率选择、通道设置如下图所示：用户名：admin,密码：admin888;
登录成功后即可设置通道数量和分辨率设置
7、高级配置里是网络控制设置，如下图所示：
需要配置以下几个参数：
www.xunwei.tm 11
首先确认设备连接是不是同一个网段（默认网络服务器IP ：192.168.0.128，port:1024），才搜索网络服务器设备，如果有服务器信息显示，下一步就可以连接或者先进行对服务器信息的设置再连接，连接成功后操作同上。
8、模式预案设置：
如图所示：预案模式设置首先将图像调动至需要的位置，然后按住Ctrl+鼠标左键选中红色框中预案号即可保存，鼠标选中预案号即可调用预案；
9、四路画面分割器支持4路USB 切换控制，如图所示：
讯维高清四画面分割器使用说明书
12
www.xunwei.tm
接口参数:
输入接口
4路BNC 、4路VGA 、4路HDMI 、4路USB
输出分辨率类型
最大支持1920*1080，向下兼容各种分辨率
输出接口
1路HDMI\DVI 输出,1路VGA 输出，2路USB ；
输出分辨率类型
1920*1080/60HZ,可定制此分辨率以下；
控制方式
RS232 、机箱按键、遥控器；
显示技术
可以多种显示方式切换，可以实现单幅全屏、多幅满屏、窗口透视等多种显示模式，画外画（POP ）平铺模式，画中画（PIP ）叠加模式，画面叠加、漫游、缩放；。
