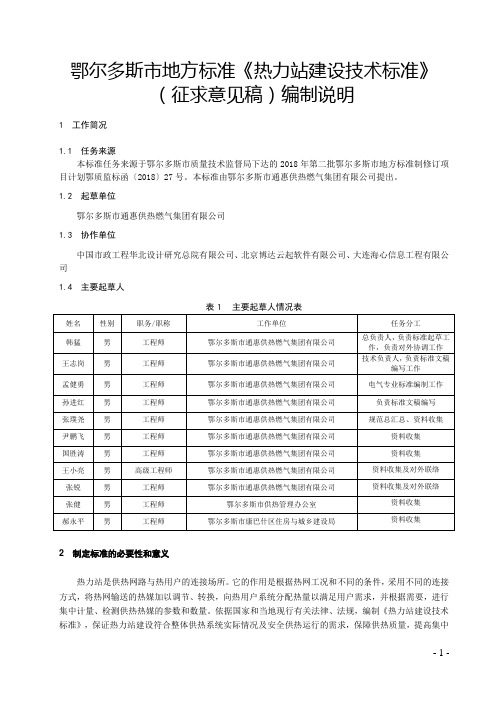

鄂尔多斯市地方标准《热力站建设技术标准》(征求意见稿)编制说明1 工作简况1.1 任务来源本标准任务来源于鄂尔多斯市质量技术监督局下达的2018年第二批鄂尔多斯市地方标准制修订项目计划鄂质监标函〔2018〕27号。
本标准由鄂尔多斯市通惠供热燃气集团有限公司提出。
1.2 起草单位鄂尔多斯市通惠供热燃气集团有限公司1.3 协作单位中国市政工程华北设计研究总院有限公司、北京博达云起软件有限公司、大连海心信息工程有限公司1.4 主要起草人2制定标准的必要性和意义热力站是供热网路与热用户的连接场所。
它的作用是根据热网工况和不同的条件,采用不同的连接方式,将热网输送的热媒加以调节、转换,向热用户系统分配热量以满足用户需求,并根据需要,进行集中计量、检测供热热媒的参数和数量。
依据国家和当地现行有关法律、法规,编制《热力站建设技术标准》,保证热力站建设符合整体供热系统实际情况及安全供热运行的需求,保障供热质量,提高集中- 1-供热管理水平,节能降耗,保护环境,同时规范行业工艺、技术、设备材料的合理应用,建立标准化供热体系,并可以有效指导新建热力站工程的设计、施工、验收,确保工程质量。
3 主要起草过程本标准是通过对鄂尔多斯市通惠供热燃气集团有限公司已建成157座热力站在建设过程中存在的问题和技术要点进行总结归纳,对热力站建设进行必要的补充研究,结合我国现行相关规范标准,提出适用于我市热力站建设标准,并验证其合理性。
在编制过程中,编制单位进行了广泛的调查研究和专题论证,并广泛地征求了有关单位和个人的意见,对《热力站建设技术标准》的内容进行了反复讨论、修改和补充,最后提出本征求意见稿。
4制定标准的原则和依据,与现行法律、法规、标准的关系本标准制定过程中参考了《供热工程制图标准》CJJ/T 78-2010、《供热术语标准》CJJ55-2011、《供热站房噪声与振动控制技术规程》CJJ/T 247-2016、《城镇供热系统安全运行技术规程》CJJ/T88-2014、《城镇供热管网设计规范》CJJ 34-2010、《城镇供热管网工程施工及验收规范》CJJ28-2014、《低压成套开关设备和控制设备》GB 7251.1-2005、《弹簧管式一般压力表、压力真空表及真空表》JJG 52-1999、《双金属温度计检定规程》JJG 226-2001、《外壳防护等级分类》GB4208-84(2008)、《电气设备保护等级》GB49421、《板式热交换器机组》GB/T29466-2012、《供热计量技术规程》JGJ 173-2009、《工业金属管道工程质量检验评定标准》GB50184-2011、《电气装置安装工程低压电器施工及验收规范》GB 50254-2014、《建筑电气工程施工质量验收规范》GB 50303-2015、《自动化仪表工程施工及验收规范》GB50093-2013 、《实用集中供热手册》2014版,本标准符合现行法律、法规、标准的要求。
热力站换热机组技术及安装报价要求1、所有热力站均采用换热机组,换热机组设备选型根据设计图纸及甲方建议机组主要设备及管道配置自主选型。
2、热力站热媒参数要求:一次网温度110/70℃,压力1.2/0.35MPa;二次网(暖气片系统)温度80/60℃,压力0.6/0.35MPa;二次网(地板辐射系统)温度55/45℃,压力0.8/0.6MPa;二次网(风机盘管系统)温度65/55℃,压力0.8/0.6MPa。
3、换热器采用板式换热器,传热板片为316L不锈钢板片,三元乙丙橡胶密封垫,工作温度150℃,工作压力1.6 MPa。
4、循环泵、补水泵参数参考设计图纸及甲方要求,均为清水型立式离心泵,介质温度小于80℃,循环泵选用低转速泵(1450或1480r/min);循环泵、补水泵均按一用一备设置;水泵品牌南方泵业。
5、水处理系统取消,不参与报价,补水箱材料为不锈钢现场制作,补水箱容积参考图纸及甲方容积要求。
6、暖气片采暖系统换热机组一次管网设置电动调节阀旁通控制二次网温度;地板辐射采暖系统一次管网设置电动调节阀旁通控制二次网温度,调节阀品牌只能选西门子。
7、机组上所有阀门耐压1.6MPa,耐温425℃;蝶阀必须是金属硬密封热力专用,一次管网供水、二次管网总回水设置Y型过滤器,公称直径同管径。
8、机组管道均为无缝钢管,循环泵母管管径同外网总供回水管管径,二次网总回水母管做成分水器,分水器管径应大于一次网管径两个型号,循环泵进出口母管须设置防水击的止回阀。
9、机组仪表设置包括一次网母管、换热器进出口温度压力显示;二次网母管、换热器进出口温度压力显示;过滤器前后压力显示;循环泵前后压力显示。
10、机组电气控制柜应有总电度表、总电压表、单台水泵电流显示表、水泵运行或停止状态指示灯及紧急合闸按钮等。
实现循环泵变频启停、差压控制;实现补水泵变频恒压自动控制;实现水箱液位保护控制;地下热力站应有污水泵自动提升控制功能。
电加热熔盐储能热力站技术标准一、前言热力站作为能源转换领域的重要设施之一,发挥着连接能源生产和能源利用的纽带作用,对于我国能源结构的优化和能源利用的高效化具有重大意义。
在现代化城市化的背景下,传统地热热力站已经无法满足市场和环境要求,电加热熔盐储能热力站技术随之应运而生。
本文旨在制定电加热熔盐储能热力站技术标准,加强我国电加热熔盐储能热力站的建设和运营管理,提高能源利用效率,保护环境。
二、热力站概述电加热熔盐储能热力站是一种集高效储能、发电和供热于一体的新型能源设施,具有高效、环保、经济等特点。
该热力站将电能转化为热能,并通过热对熔盐的融化和凝固实现能量储存和释放,成为储能装置。
当需要供热和发电时,利用熔盐的热能驱动发电机组和供暖系统,实现能量转化和利用。
三、建设和管理要求1、热力站建设应符合国家有关规定,保证安全、环保、经济、可靠的要求。
2、热力站应遵循“节能、多能、清洁、安全”理念,使用清洁能源,提高能源利用效率,降低能源消耗。
3、热力站应按照供热、发电、储能的需要设计,合理配置设备,确保稳定运行。
4、热力站的运营管理应遵循“安全第一、维护优先、科学管理、节能环保”的原则,建立健全的安全生产、环境保护、能效管理机制,保证热力站的安全、经济、环保、可靠运行。
5、热力站的设备和管道应按照国家标准和行业标准进行设计、制造和安装,定期进行维护、检修和管理,确保设备的正常运行。
四、技术指标要求1、电加热熔盐储能热力站应符合国家及地方相关标准要求。
3、储存系统的输出功率和能量密度应符合国家及地方相关标准要求,保证储能装置的稳定运行。
4、热力站的调峰能力应满足市场调峰需求,可实现灵活运行和调配能力。
5、热力站的自动控制系统应实现远程监控、设备状态检测和故障诊断等功能,确保设备的安全、可靠运行。
五、总结电加热熔盐储能热力站技术标准的制定是推动我国能源结构优化、能源利用高效化的重要举措。
通过建设和管理的规范,加强技术研发和应用推广,推动热力站的建设和运营管理实现科学、高效、可靠、环保,为我国未来可持续发展做出积极贡献。
供热站建设标准
供热站建设标准通常涵盖了供热站的设计、施工、设备配置、安全、环保等方面的要求,以确保供热系统的正常运行、高效能耗以及用户安全。
以下是一些可能适用的标准,具体的标准要求可能根据地区和供热站的具体要求有所不同:
1. GB 50189-2005《中央供热锅炉房设计规范》:
* 该标准规定了中央供热锅炉房的设计要求,包括建筑结构、锅炉和辅助设备、通风、环保等方面的要求。
2. GB 50019-2015《建筑给水排水设计规范》:
* 该标准是中国的建筑给水排水设计规范,其中包括了一些与供热站相关的规定。
3. GB 50210-2001《锅炉房工程建筑设计规范》:
* 该标准规定了锅炉房工程建筑设计的相关要求,适用于供热站的建设。
4. GB 30813-2014《中央供热系统工程设计规范》:
* 该标准规定了中央供热系统工程的设计规范,包括热源、管道、设备等方面的要求。
5. DB11/T 1639-2013《城市热力工程建筑技术规程》:
* 该技术规程规定了城市热力工程建筑的设计、施工和验收等方面的技术要求。
6. HG/T 21640-1991《工业用锅炉房设计规则》:
* 该标准适用于工业用锅炉房的设计,其中的一些规范和要求也对供热站有一定的指导意义。
在实际建设过程中,最好的做法是与相关的监管机构、设计单位以及施工单位进行沟通,了解和遵守当地的具体标准和法规。
此外,
还应关注环保、能效等方面的新标准和技术发展,以确保供热站的建设符合最新的要求。
热力站技术导则(自控部分)石家庄市集中供热热力站建设技术导则(自控部分)石家庄市建设局2015年4月石家庄市建设局关于印发石家庄市居住建筑供热计量技术导则等四部技术导则的通知石建办〔2015〕35号各县(市)、区供热主管部门,各建设单位、供热单位、设计单位、施工单位、监理单位、审图机构等单位:为做好石家庄市供热工作,提高供热管理水平和供热质量,更好完成市委、市政府提出的供热一管到户及大力推进供热计量收费的要求,依据国家相关规范标准及河北省地方标准,编制了《石家庄市居住建筑供热计量技术导则》、《石家庄市集中供热热力站技术导则(自控部分)》、《石家庄市集中供热热力站技术导则(工艺设备部分)》、《石家庄市燃气锅炉房设计技术导则》等四部技术导则。
技术导则经主编单位编写完成后,征求了有关供热、设计、建设等单位意见,组织了专家论证和专家审查,经局务会研究同意印发,自发布之日起在本市城区(市内七区、高新区、正定新区)执行,各县(市)、矿区参照执行。
1石家庄市建设局2015年3月31日前言本技术导则是根据石家庄市建设局要求,由石家庄市供热管理中心组织有关单位共同编制完成的。
在编写过程中,经过深入调查研究,认真总结石家庄华电集团供热有限公司、中电投石家庄供热有限公司等单位热力站自控系统方面的运行实践经验,参照国家及地方有关标准,并广泛征求意见,最后经审查定稿。
本技术导则分为六章,主要内容有:总则、术语、热网监控系统组成、集中热力站自控系统、计量系统标准、典型热力站自控图等。
主编单位:石家庄市供热管理中心参编单位:河北金润热力燃气工程设计咨询有限公司河北工大科雅能源科技有限公司中电投石家庄供热有限公司石家庄华电供热集团有限公司主要起草人:徐志滨韩飞陈焕新裴启源马立超2主要审查人:刘强莘亮贾小峰吕晓婷吴煜成庆敏张美林目录1 总则........................................................................(1)2 术语........................................................................(2)3 热网监控系统组成 (3)4 集中供热热力站自控系统 (4)34.1 功能要求 (4)4.2 设备性能要求 (9)4.3 热力站自控系统测点参数 (17)4.4 施工规范 (18)5 计量系统标准 (21)5.1 蒸汽计量系统 (21)5.2 水-水热力站计量系统 (22)5.3 汽-水热力站计量系统 (22)5.4 计量间 (22)6 典型热力站自控设计图 (24)451 总则1.0.1 为了合理设计和施工热力站自动控制系统,实现热力站无人值守及节能、供热管网的平衡运行,提高供热质量,制定本导则。
热力管网工程工序流程及技术质量要求一、施工前准备阶段1、建设单位办理计划、规划、审批等手续。
2、施工单位办理技术监督局“告知书”。
3、建设单位提供三通一平施工条件。
4、建设单位组织设计、测量、监理、施工单位进行图纸会审及技术交底。
5、施工单位开工前应熟悉图纸和现场的要求,编制《施工组织设计》。
6、《施工组织设计》(方案)及报审表给监理审批,最后经业主批准。
7、施工单位报监理、业主、进场设备、人员、报验单及特种作业人员资质证书。
二、开工1、施工单位提交开工申请单。
2、监理总工程师审查开工申请。
3、由总监批准,下达开工令。
三、测量放线1、施工单位应根据建设单位或设计单位提供的城市平面控制网点和城市水准网点的位置、编号、精度等级及其坐标和高程资料,确定管网设计线位的高程。
2、工程测量所用控制点的精度等级,不应低于图根级。
3、设计测量所用控制点的精度等级符合工程测量要求时,工程测量最宜于设计测量使用同一测量标志。
4、供热管线的中线桩和控制点宜采用平移法或方向交会、距离交会、坐标放样等方法定位,并应设置于线路施工操作范围之外,便于观察和使用的稳固部位。
5、当接管线与现状管线相接时,应先测量现状管线的接口点管线走向,管口坐标,管顶高程,并应与现状管线顺接。
6、管线工程施工定线测量应符合下列规定A 、应按主干线、支干线、支线的次序进行。
B 、主干线起点、终点、中间各转角点及其它特征点应在地面上定位。
C 、支干线、支线可按主干线方法定位。
D 、管线中的固定支架、地上建筑、检查点、补偿器、阀门可在管线定位后,用钢尺丈量方法定位。
7、水准测量精度应符合下列规定:A 、附合水准路线闭合差,应当±30(㎜)(L 当附合路线长度时以km 计)。
B 、当水准量跨越河流、深沟且视线长度超过200m 时,应采用跨喝水准测量方法,现测两个单测回半测回中观察两组,两侧回间较差应当±40(㎜)(L 当跨河视线长度以km 计)C 、设计另有要求时,应按设计要求执行。
接入集中供热系统的一般要求1、接入城市集中供热系统的新建建筑物必须按照《民用建筑节能设计标准》JGJ26 和《公共建筑节能设计标准》GB50189 进行设计和施工。
2、接入城市集中供热系统的新建建筑必须达到三步节能标准,既有建筑应达到相应建筑年代的节能标准。
3、接入城市集中供热系统的新建建筑物必须分户计量,计量装置应符合相关保证要求的要求。
4、申请单位必须提交拟报装建筑物的二级管网、楼内系统和户内系统资料。
5、热力站宜按不同用热人分别设置;不能分别设置的,应在热力站内按下列要求设置系统:(1)公共建筑和居住建筑分开设置系统;(2)居住建筑按用热性质分开设置系统;(3)公共建筑按不同用热人分开设置系统,且同一用热人按不同用热性质分开设置系统;(4 )多个用热人不能明确分开系统的,可根据实际情况按照技术经济合理性设立共用供热系统;6、建设方必须为热力站提供正式电源。
7、热力站的给水必须单独设水表与自来水公司计量。
8、热力站的用电必须单独与供电部门计量。
9、热力站必须安装智能卡用热装置。
10、采用地沟敷设的二级管网,地沟防水必须完好,保温必须完整、外观良好、未经水泡,平均热损失不应超过输送热量的7%。
11、低温热水地板辐射采暖系统施工完成后,必须提供每步隐蔽的质检报告。
热力站的施工1、热力站必须按《城镇供热管网工程施工及验收规范》CJJ28 的规定进行施工。
2、开工前应由建设组织监理单位、施工单位、运行管理单位对设计图纸进行会审,会审意见交设计单位。
3、由建设单位组织设计交底会。
热力站、二级管网系统的验收一、工程验收程序1 施工单位自检,合格后报监理单位检查;2 建设单位组织监理单位、设计单位、施工单位进行工程初步验收;3 建设单位组织管理单位、监理单位、设计单位、施工单位进行工程验收;4 监督部门组织建设单位、监理单位、设计单位、施工单位参加工程竣工验收,施工单位应在竣工验收合格后三个月内移交竣工资料。
热力站建设技术要求1、基本要求1.1热力站设备应根据国家标准和规范进行设计制造,必须是在其过去承接的工程中使用过的技术成熟可靠的,质量达到国际先进水平的全新产品,不允许使用未成熟的或新研制开发的产品.做到:结构合理,可靠性高.能耗低,噪音低,不污染环境,操作及维护保养方便。
1.2水-水板式换热机组及自动定压补水机组应该为标准产品,设备参数应选自制造厂商公开发表的产品样本并提供国家检验检测机构出具的检验报告和设备出厂质量检验合格报告。
1.3采用规范与标准(1)《板式换热器》GB/T16409(2)《板式换热机组》CJ/T191-2004(3)《城市热力网设计规范》CJJ34-2002(4)《工业设备及管道绝热工程设计规范》GB50264-1997(5)《输送流体用无缝钢管》GB/T8163-1999(6)《现场设备、工业管道焊接工程施工及验收规范》GB50236-98(7)《工业金属管道工程施工及验收规范》GB50235-1997(8)《工业设备及管道绝热工程施工及验收规范》GBJ126-1989(9)《低压配电设计规范》GB50054-95(10)《三相异步电动机技术条件》JB/T87(11)《电子计算机机房设计规范》GB50174(12)《国际标准组织》ISO(13)《国际电工委员会》IEC(14)《电力工程电缆设计规范》(GB 50217-2007)(15)《钢制电缆桥架工程设计规范》(CECS 31:2006)(16)《建筑电气工程施工质量验收规范》(GB 50303-2002 )(17)《通用用电设备配电设计规范》GB50055—93所有与设计、制造、使用本次采购安装设备有关的国际标准、国家标准、行业标准。
1.4上述技术标准和规范如有不涉及之处或未能达到国际和国家最新标准时,应使本次采购设备选用的材料、零部件符合最新版本的国际和国家标准、规范,并提供所采用的国际和国家标准、规范以及所采用版本的有关技术资料。
集中供热入网技术指南一、***市人民政府文件《***市人民政府关于印发***市城市建设综合配套费征收管理办法的通知》(*政发[2003]3号文),热源管网建设费按所建设项目的供热建设面积计收,每平方米78元,具体使用范围为热源厂建设和建设项目规划红线以外的供热管网,红线以内的供用热管线、换热站(根据需要设立)等供用热设施由用热单位负责建设。
二、根据《***市城市集中供热管理条例》实施细则第六条、第八条、第十条、第十二条有关规定:用热单位供用热工程设计方案、图纸及设施材料必须报供热单位审查同意后,方可实施。
其中所报图纸资料须为采暖全套设计图(楼内采暖系统图、二次网设计施工图及换热站全套图纸)并有节能设计专篇。
三、根据《***市集中供热管理条例》实施细则等相关规定,用户用热设施须经供热单位审查验收合格、与供热单位签订《集中供热开户协议书》报市供热主管部门批准后方可用热。
四、楼内、外网及换热站建设(一)楼内建设1.根据*建发[2001]71号文及供热主管部门相关规定,楼内系统必须按分户计量系统设计,为便于日后用户进行采暖费银行缴费,户外必须设独立的IC卡锁闭阀,否则不予联网供热。
IC卡锁闭阀的安装方式见下列图示:IC卡锁闭阀的安装方式示意图(注:活节头必须加热缩套)2.根据****:“新接入集中供热系统用户,必须安装室外分户控制、室内温度调控和按热计量收费设计预留”之规定,因此,请将立管设在室外楼梯间,室内加设温度调控阀,单元检查井内设流量平衡阀。
3.单元热力入口装置按照图集L02N907-12进行设计施工,其检查井尺寸符合国家规范要求,且调节装置应采用质量可靠的、可调的自力式流量调节阀、自力式压差调节阀或数字式调节阀。
4.用户系统设计参数必须满足供热单位实际运行参数的要求,最冷期一般供水温度65℃,回水温度55℃;系统耐压应满足换热站压力要求,楼内系统试验压力为工作压力的1.25倍,且不低于0.8MPa,以防散热器爆裂。
第一节热力管网及热力站管道安装施工规范要求一、支架加工、安装材料的验收1.对材料进行到货检验和验收检查,验材质证明、生产厂家、规格型号,确认原材与设计图纸、规程要求无误后方可进行切割、组装焊接。
2.固定支架、导向支架、滑动支架的制作和安装应有技术交底,根据技术交底下料,组装焊接。
3.各工序应按施工技术标准进行质量控制,每道工序完成后应进行检查,合格后方可进行下道工序施工。
焊接工艺1.清除待焊处表面的水、氧化皮、锈、油污。
2.焊接破口边缘上钢材的夹层缺陷长度超过25mm时,应将其切除不得使用。
3.施焊前,焊工应检查焊接部位的组装和表面清理的质量,如不符合要求,应修磨补焊合格后方可施焊。
坡口组装间隙尝过允许偏差规定时,可在坡口单侧或两侧堆焊、修磨使其符合要求,但当坡口组装间隙超过较薄板厚度2倍或大于20mm时,不应用堆焊方法增加构建长度和减小组装间隙。
4.严禁在焊接过程中向焊缝中填塞焊条头、铁块等杂物。
5.不得在焊缝以外的母材上打火或引弧,必要时做引出板,在引出板上引弧。
6.定位焊焊缝应与最终焊缝有同样的质量要求,钢衬垫的定位焊宜在接头坡口内焊接,定位焊焊缝厚度不宜超过设计焊缝厚度的2/3,定位焊焊缝长度宜大于40mm,间距为500—600mm,并应填满弧坑。
7.在焊接组合型支架时,应先从最短的焊起,集中的焊缝应跳开焊,长焊缝应采取分段退焊法焊接,每次施焊不宜过厚,防止受热集中而产生焊件变形。
8.组合型支架焊接应注意,根据钢材的组合形式决定坡口式样,一般厚度大于等于20mm的钢构件应打坡口;如单面坡口,钝边厚度应为1/3板厚;如二面打坡口,钝边应在板中部,厚度应为1/3板厚。
9.支架焊缝一律焊满,焊缝高度设计有要求的必须满足设计要求,对设计无要求的,焊缝高度。
10.组合型钢固定、导向支架立柱的两端应按设计要求加设封板满焊;对有特殊要求支架内灌注混凝土的先封其一头,待灌满混凝土后在封另一端。
11.质量检查人员的主要职责:(1)对所有钢材及焊接材料的规格、型号、材质以及外观进行检查,均应符合图纸和相关规程、标准的要求。
热力站建设技术要求1、基本要求1.1热力站设备应根据国家标准和规范进行设计制造,必须是在其过去承接的工程中使用过的技术成熟可靠的,质量达到国际先进水平的全新产品,不允许使用未成熟的或新研制开发的产品.做到:结构合理,可靠性高.能耗低,噪音低,不污染环境,操作及维护保养方便。
1.2水-水板式换热机组及自动定压补水机组应该为标准产品,设备参数应选自制造厂商公开发表的产品样本并提供国家检验检测机构出具的检验报告和设备出厂质量检验合格报告。
1.3采用规范与标准(1)《板式换热器》GB/T16409(2)《板式换热机组》CJ/T191-2004(3)《城市热力网设计规范》CJJ34-2002(4)《工业设备及管道绝热工程设计规范》GB50264-1997(5)《输送流体用无缝钢管》GB/T8163-1999(6)《现场设备、工业管道焊接工程施工及验收规范》GB50236-98(7)《工业金属管道工程施工及验收规范》GB50235-1997(8)《工业设备及管道绝热工程施工及验收规范》GBJ126-1989(9)《低压配电设计规范》GB50054-95(10)《三相异步电动机技术条件》JB/T87(11)《电子计算机机房设计规范》GB50174(12)《国际标准组织》ISO(13)《国际电工委员会》IEC(14)《电力工程电缆设计规范》(GB 50217-2007)(15)《钢制电缆桥架工程设计规范》(CECS 31:2006)(16)《建筑电气工程施工质量验收规范》(GB 50303-2002 )(17)《通用用电设备配电设计规范》GB50055—93所有与设计、制造、使用本次采购安装设备有关的国际标准、国家标准、行业标准。
1.4上述技术标准和规范如有不涉及之处或未能达到国际和国家最新标准时,应使本次采购设备选用的材料、零部件符合最新版本的国际和国家标准、规范,并提供所采用的国际和国家标准、规范以及所采用版本的有关技术资料。
1.5如使用上述以外的标准和规范时,应加以说明。
应清楚说明并提交用于替代的标准或规范,明显的差异点要说明。
热力公司拒绝任何不符合本技术规范要求的设备、材料或从供货范围内取消或替换任何设备、材料。
1.6施工单位必须在新乡市具备三个热力站类似工程业绩,并且以热力公司去年采暖统计缺陷为准,未消除缺陷不超过三个。
1.7热力站和热网主材和阀门附件品牌采用推荐制,采用公开报名形式,组织供热专家评审打分,按照质量评审成绩进行排序,各设备单项前3-5名作为备选品牌。
2、技术条件2.1采购施工单位方必须保证满足设计提出的热力站性能设计参数,并能长期安全运行,设备的使用寿命应保证15年以上。
2.2采购施工单位应负责整套设备的配套服务,包括备品备件供货、安装运行维护指导和性能保证。
2.3采购施工单位在热力站设备上所采用的电机均应符合国家标准。
2.4采购施工单位所选用的电机型式必须与它所驱动的设备、运行方式和维修要求相适应。
2.5 采购施工单位提供的控制盘,其防护等级为IP54。
2.6 换热机组技术要求:2.6.1板式换热机组满足一次侧设计供/回水极限温度为120/70℃,二次侧设计供/回水温度为85/60℃,设计压力为1.6 MPa;一次侧供/回水工作温度为95/70℃的要求。
板式换热器采用国产品牌,每平方米换热片供负荷(建筑面积)承担建筑面积不大于600平方米。
进口品牌板式换热器每平方米换热片供负荷(建筑面积)承担建筑面积不大于800平方米。
容量超过3MW(5万㎡)的宜采用两台或多台板换并联安装。
2.6.2板式换热器品牌采用维克斯、APV、兰石、四平巨元品牌,或采用质量优于(同等)上述品牌的设备;板式换热器要求采用板材材质为316L,要出具相关资质单位出具板换材质验收报告,板片实测厚度在0.5mm-0.7mm之间,每组不能超过150片。
热力站承建单位应随换热机组提供换热器垫片总量的10%作为检修备品。
2.6.3机组所配置阀门质量性能优良,要求进口知名品牌或国内名牌(郑州高压、高山、竹箦、兰州高压,或采用质量优于同等上述品牌的设备),采用铸钢材质阀门;2.6.4机组外观必须经过烤漆或喷塑处理,软水箱内部必须用玻璃钢防腐;2.6.5水泵出口及母管压力显示;2.6.6供回水温度显示;2.6.7就地时可以手动,对水泵单独操作;2.6.8远方监控状态下,可接受上级系统指令,设备自动运行;2.6.10具备系统超温、超压、欠压、声光报警功能,超压后电磁阀自动泄压;2.6.11除污器采用立式旋流扩容式除污器,除污器规格见附图,除污器排污阀采用DN50不锈钢球阀,排污口设置在便于排污且安全的位置,除污器设置检修人孔,除污器筒体管径大于进出口管网管径的4倍。
2.6.13换热器一次侧、二次侧进出口分别设置温度表、压力表及排污口;2.6.15蝶阀均要选用金属硬密封双法兰蝶阀;2.6.16一次网管道总阀门采用阻力小的闸阀或半球阀;2.6.17水处理器采用双罐水处理器(具有自动切换功能);2.6.18换热器垫片之间垫片采用免粘挂垫;2.6.19二次网管网和设备架空部分采用橡塑或岩棉保温,一次网管网和设备架空部分采用岩棉保护层材质为镀锌铁皮;地埋部分全部采用预制直埋保温管;管网保温要求优质、美观。
2.6.20热力站装设独立的电表和水表。
2.6.22热力站一次网回水位置安装带锁闭功能可调自力式流量调节阀(铜芯)。
2.6.24热力站补水箱和补水泵之间的管道上,安装一节水剂添加装置,其具体形式为上方为一漏斗,下方采用20厘米左右钢管(DN25)进行连接,采用铜球阀控制。
2.6.25如果采购施工单位需要更换指定设备品牌,采用质量超过备案品牌的设备,须经热力公司同意方可执行。
2.6.26所有设备进入现场后,必须经热力公司、监理单位、设计单位共同验收后方可施工。
2.6.27所有设备安装不锈钢标识牌,标识牌规格及材质按照新乡热力站统一标准定制安装,悬挂相应制度、规程、系统图,具体详见热力公司提供样本。
2.6.29所有Y型过滤器、阀门、除污器等设备附件要求进行保温,保证外观美观。
2.6.30根据阀门和管道安装高度,配备活动操作平台。
2.6.31热力站站门及值班室门必须向外开启。
2.6.32热力站水箱采用液位开关和电磁阀控制代替浮球开启和关闭水箱给水。
2.6.33热力站设置完成的排污沟及盖板、排水坑等系统。
2.6.34热力站建筑尺寸要求备注:热力站机房土建高度如未满足要求,经热力公司同意可适当放大机房使用面积。
3、补水系统技术要求3.1 软水器机头要用美国富兰克时间型,罐体(双罐)用玻璃钢或不锈钢;3.2 交换树脂用英国漂兰特,型号为001×7 强酸阳离子交换树脂3.3 软水箱用碳钢或不锈钢,碳钢内部要做玻璃钢或环氧树脂防腐,外部用防腐漆;3.4 出水硬度≤0.03mmol/l 。
4 、电气技术要求4.1电源柜及控制柜技术要求。
4.1.1电源柜及控制柜技术要求应严格按照《低压配电设计规范》(GB 50054-95)和《通用用电设备配电设计规范》GB50055—93第二章执行。
4.1.2 热力站内需单独配置一面电源柜,柜内总电源装设电表。
4.1.3 热力站内每套供热系统需单独配置一面控制柜4.1.4 盘(台)的表面应平整光滑,凡是钢结构必须在喷漆(喷塑)前进行表面防锈处理。
4.1.5 制造盘(台)体用钢板厚度应满足刚度和寿命要求。
4.1.6 设计控制盘(台)电缆入口时,应留有25%的备用空间,以备今后电缆增加或线路改变。
4.1.7 盘(台)中连接电缆用的端子排应留有20%的备用量。
4.1.8 采购施工单位提供的盘(台)应有内部照明和排气扇。
4.1.9控制盘(台)出厂发运前应作模拟工况下的动作试验。
4.1.10柜内导线和开关应当具有足够的载流能力。
导线必须为铜线,应没有损伤或施工时工具留下的痕迹。
4.1.11 所有需要向外引出的设备,采购施工单位应提供端子排,每个端子只应连接一根外部导线;而内部线路与端子排的连线也宜每个端子为一根,最多为二根,端子排最好为竖直安装。
4.1.12电气控制主要元件为国内知名品牌(正泰、施耐德,德力西);4.1.13每台循环泵和补水泵均安装对应的一台变频器,每台泵应有独立的变频和工频操作回路,每台电机都需要安装电流表计和空气开关,实现单独控制,补水泵操作回路应有补水自动接点。
4.1.14电器柜孔洞需要用防火材料封堵,各路电源线需要编号,电源柜和泵应设置可靠接地线。
4.1.15施工应严格按照《建筑电气工程施工质量验收规范》(GB50303-2002 )执行。
4.2 电缆及电缆敷设技术要求4.2.1电缆设计应严格按照《电力工程电缆设计规范》(GB 50217-2007)执行。
电缆桥架严格按照《钢制电缆桥架工程设计规范》(CECS 31:2006)执行.4.2.2电缆应采用铠装铜芯聚氯乙烯绝缘电力电缆.4.2.3线芯16平方毫米或以上规格连接必须使用线鼻。
4.2.4电缆敷设必须使用电缆桥架和镀锌钢管,连接使用管接头,箱接头和朔料金属软管,电缆不能外露。
4.2.5施工应严格按照《建筑电气工程施工质量验收规范》(GB 50303-2002 )执行。
4.3 电机及水泵技术要求4.3.1电机及水泵技术应严格按照《城市热力网设计规范》(CJJ 34—2002)和《通用用电设备配电设计规范》GB50055—93第二章执行。
4.3.2循环泵采用国产名优品牌(新沪、凯泉,东方、无锡无双)卧式低速低噪音泵。
4.4接地装置技术要求4.4.1站内接地网应采用热浸镀锌扁钢进行连接。
4.4.2所有设备应有两点及两点以上可靠接地。
4.4.3电机及盘柜应用铜线做明显接地。
4.4.4安装技术要求严格按照《建筑电气工程施工质量验收规范》(GB 50303-2002 )执行。
4.热力站配备两个电气专用灭火器。
5、自控系统技术要求5.1变频器5.1.1变频器应采用晶体模块型,用于三相鼠笼异步电机的无级调速,变频器额定功率应高于对应水泵电机额定功率至少20%。
5.1.2 每个变频器应包括整流单元、线性电抗器、中间电路、递变单元、控制和电子监测系统、操作面板。
5.1.3 箱体应具备一定的机械强度和严密的结构。
防护标准为IP40。
箱内弱电及强电系统应独立设置。
5.1.4 变频器所有强电元件应进行机械和电气强度的设计,使其能承受20kA的冲击电流。
5.1.5变频器的额定值如下:5.1.5.1 电源电压(380±10%)V;5.1.5.2 电源频率(50±2)HZ;5.1.5.3 功率因数:COSΦ≈0.98;5.1.5.4 频率控制范围(0~50)HZ;5.1.5.5 频率精度:0.5%;5.1.5.6 过载能力:150%,最小60s;5.1.5.7 控制方式:正弦波PWM控制。
