智意扫地机器人配件介绍

扫地机器人说明书一、产品概述1.1 产品背景随着科技的不断发展，扫地机器人作为一种智能家居设备，正在逐渐成为现代家庭必备的清洁工具。

本公司的扫地机器人旨在为用户提供便捷、高效的家庭清洁解决方案。

1.2 产品特点- 智能导航：采用先进的导航技术，能够准确地识别并规划清洁路径，确保全面清扫。

- 高效清洁：配备强力吸尘装置和刷子，能够深入清洁地板上的灰尘、毛发等污垢。

- 智能充电：具备自动回充功能，当电池电量低时，会自动返回充电座进行充电，无需人工干预。

- 安全保护：具备多重传感器，能够避开障碍物，预防碰撞、摔落等意外情况。

二、产品外观与组成部分2.1 外观特点- 采用紧凑设计，外形精美，易于携带和存放。

- 机身采用高强度材料制作，耐用且坚固。

2.2 组成部分- 主机：包含导航模块、吸尘装置、电池等核心零部件。

- 充电座：用于为机器人充电的基础设施。

- 遥控器/APP：为用户提供远程控制和设定清洁计划的工具。

- 过滤器/刷子：用于吸尘、清洁等操作的配件。

三、使用方法3.1 安装准备1. 将充电座放置在离墙壁50厘米以上、开阔的位置，并确保充电座周围没有任何障碍物。

2. 将机器人放置在充电座上，连接电源适配器，并插入电源。

3.2 日常清洁1. 打开机器人的电源开关，确认电量充足。

2. 根据需要，可选择遥控器或APP控制机器人进行清洁。

3. 机器人清洁过程中，确保房间内没有铺设过多的电线、毛毯等可能缠绕的物品。

4. 清洁完成后，将机器人放回充电座上进行充电。

3.3 故障排除在使用过程中，如果遇到以下情况，请参考以下排除步骤：- 机器人无法启动：检查电源是否连接正常，电池电量是否充足。

- 清洁效果不佳：清空吸尘箱，更换过滤器，确保刷子没有缠绕杂物。

- 机器人功能异常：尝试重新启动机器人，如果问题仍未解决，请联系售后服务。

四、注意事项- 在使用过程中，避免机器人暴露在高温、潮湿的环境中。

- 避免机器人接触到水或其他液体，以免损坏设备。

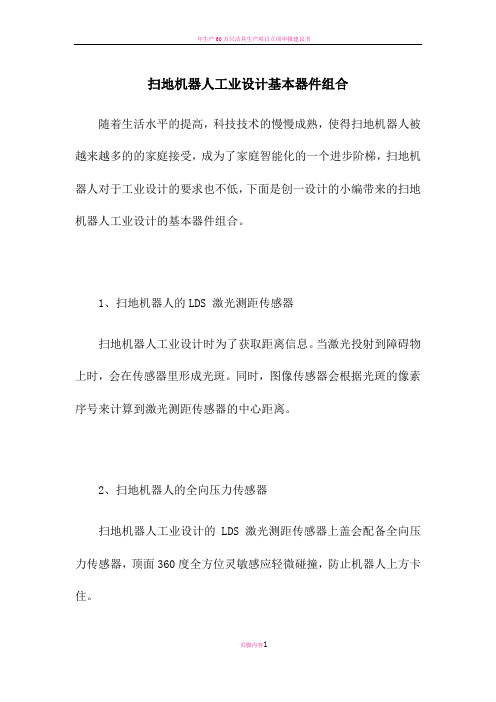

扫地机器人工业设计基本器件组合随着生活水平的提高，科技技术的慢慢成熟，使得扫地机器人被越来越多的的家庭接受，成为了家庭智能化的一个进步阶梯，扫地机器人对于工业设计的要求也不低，下面是创一设计的小编带来的扫地机器人工业设计的基本器件组合。

1、扫地机器人的LDS 激光测距传感器扫地机器人工业设计时为了获取距离信息。

当激光投射到障碍物上时，会在传感器里形成光斑。

同时，图像传感器会根据光斑的像素序号来计算到激光测距传感器的中心距离。

2、扫地机器人的全向压力传感器扫地机器人工业设计的LDS激光测距传感器上盖会配备全向压力传感器，顶面360度全方位灵敏感应轻微碰撞，防止机器人上方卡住。

3、扫地机器人的超声波传感器扫地机器人工业设计时整颗传感器由负责发射超声和负责接收超声两部分组成，声波在空气中传播的速度是340m / s，根据发射和接收的时间差可以计算并得到与障碍物距离，从而避免碰撞，透明物体也能正确感应提前减速。

4、扫地机器人的沿墙传感器扫地机器人工业设计在沿墙传感器的作用下，在清扫墙边缝隙的过程中始终和墙精确保持约10mm 的距离，同时配合边刷高速旋转可以彻底将墙边缝隙的灰尘清理干净。

以上就是创一设计给大家带来的简单介绍，如果您还想了解更多可以点击关注我们微信或者拨打我们的热线电话，也可以点击官网咨询我们。

我们会有专业工作人员为您解答。

深圳市创一工业设计有限公司（简称：创一设计）充满活力和创造力的国内顶尖产品设计公司，拥有丰富的设计经验和成熟团队，先后为众多品牌客户创造出超过 300 个优质成功案例。

设计团队由国内外优秀设计师组成，中西结合的理念使创一了解国内市场的同时，更具有超前创造性世界眼光，造就了创一对设计与商业两者奇妙关系的独到见解和预见。

扫地机器人的构造
1、主机。

主机就相当于机器的整个躯干。

包括：
（1）处理器，这是扫地机器人的大脑；
（2）面盖和机身，这就是机器的骨架，现在市面上大部分机器人都是圆形的构造；这里面还包含一些感应器和信息接收器等传感器，让机器实现防撞，放跌，自动返回充电等功能；
（3）驱动轮，这就是机器的脚；万向轮，这是机器的方向导轮，起到调转方向的作用；
2、重要零部件。

（1）边刷，边刷的功能在即机器打扫时可以聚灰，也可以清洁驱动轮；
吸口，这就是扫地机器人的进灰口，利用电机的吸力将灰尘吸进去；
（2）滚刷，这是就是机器的利刃，将比较难以吸起来的灰尘给扫起来，由于转速快，还可以起到抛光地板的作用；但缺点在于会缠绕毛发，不是扫地机的必备零件；
（3）尘盒，这是机器装灰尘的地方，体积从0.3L~1L不等，里面会有抗菌过滤等材料，起到杀菌过滤的作用。

（4）电机。

（5）抹布和水箱，现在的扫地机后面基本都会带块抹布，高级的会带个自身水水箱，在扫地的同时达到拖地的效果。

扫地机器人的结构和功能随着科技的不断发展，扫地机器人已经成为了现代家庭中不可或缺的清洁工具。

它不仅可以帮助我们省去了繁琐的清洁工作，还能够提高我们的生活质量。

那么，扫地机器人的结构和功能是怎样的呢？下面，我们将从机器人的结构和功能两个方面来进行介绍。

一、扫地机器人的结构扫地机器人的结构主要由以下几个部分组成：1.底盘：底盘是扫地机器人的主体部分，它通常由塑料或金属材料制成。

底盘上装有电机、电池、传感器等部件，是扫地机器人的核心部分。

2.轮子：扫地机器人通常有两个或四个轮子，轮子的数量和大小根据机器人的尺寸和功能而定。

轮子的作用是让机器人能够在地面上自由移动。

3.刷子：扫地机器人通常有两个或三个刷子，刷子的作用是将地面上的灰尘和污垢刷到机器人的吸尘口。

4.吸尘口：吸尘口是扫地机器人的另一个重要部分，它通常位于机器人的底部，用于吸取地面上的灰尘和污垢。

5.传感器：传感器是扫地机器人的“眼睛”，它可以感知机器人周围的环境，包括墙壁、家具、地毯等障碍物，从而避免机器人碰撞或掉落。

二、扫地机器人的功能扫地机器人的功能主要包括以下几个方面：1.自动清洁：扫地机器人可以自动清洁地面上的灰尘和污垢，让我们省去了繁琐的清洁工作。

2.避障功能：扫地机器人配备了传感器，可以感知周围的障碍物，从而避免碰撞或掉落。

3.智能规划：一些高端的扫地机器人还配备了智能规划功能，可以根据房间的大小和布局，规划出最优的清洁路线。

4.定时清洁：扫地机器人还可以根据我们的需求，定时进行清洁，让我们的家居环境更加整洁。

5.远程控制：一些扫地机器人还可以通过手机APP进行远程控制，让我们可以随时随地控制机器人的运行。

总之，扫地机器人的结构和功能是非常复杂和多样化的。

随着科技的不断发展，扫地机器人的功能也会越来越强大，让我们的生活更加便利和舒适。

扫地机器人结构详细（一）引言概述：扫地机器人是一种能够自主进行家庭或办公室清扫任务的智能设备。

它的结构设计对其功能的实现起着至关重要的作用。

本文将详细介绍扫地机器人的结构，包括机身结构、传感器系统、清扫系统、导航系统和电源系统等五个方面。

正文内容：1. 机身结构1.1 扫地机器人机身材料选择1.2 机身设计与外观美观1.3 机身各个组件的安装方式1.4 机身结构的稳定性和耐用性考量1.5 机身重量与尺寸的合理设计2. 传感器系统2.1 使用的传感器种类及其作用2.2 传感器的布局和安装位置2.3 传感器系统的数据处理与算法2.4 传感器系统对局限性的处理方式2.5 传感器系统的精度和可靠性考虑3. 清扫系统3.1 扫地机器人清扫刷和滚刷的种类和使用3.2 清扫系统的吸尘能力和过滤器设计3.3 清扫系统对不同地面的适应性3.4 清扫路径规划和工作模式3.5 清扫系统的自动去除尘垢功能设计4. 导航系统4.1 导航系统的定位技术选择4.2 地图创建与环境识别4.3 导航系统的路径规划和避障算法4.4 导航系统的智能化与升级能力4.5 导航系统的精准度和快速响应能力5. 电源系统5.1 电源系统的能量存储技术选择5.2 电池容量与续航时间的平衡5.3 充电方式和充电效率的优化设计5.4 电源系统的节能和安全性考虑5.5 电源系统与其他组件的设计和连接方式总结：扫地机器人的结构设计决定了其性能和功能的实现，机身结构的稳定性、传感器系统的精度和可靠性、清扫系统的适应性和自动清洁功能、导航系统的智能化和精准度以及电源系统的续航时间和安全性等都是关键考量因素。

通过合理的结构设计和优化各个组件，扫地机器人的性能和用户体验将得到明显提升。

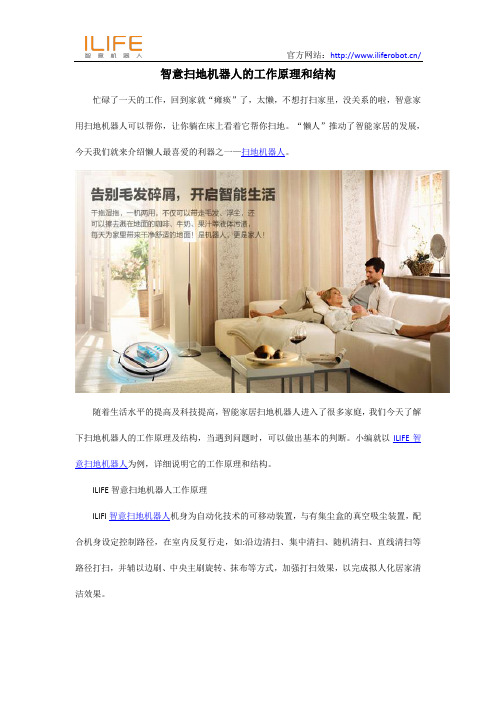

智意扫地机器人的工作原理和结构
忙碌了一天的工作，回到家就“瘫痪”了，太懒，不想打扫家里，没关系的啦，智意家用扫地机器人可以帮你，让你躺在床上看着它帮你扫地。

“懒人”推动了智能家居的发展，今天我们就来介绍懒人最喜爱的利器之一—扫地机器人。

随着生活水平的提高及科技提高，智能家居扫地机器人进入了很多家庭，我们今天了解下扫地机器人的工作原理及结构，当遇到问题时，可以做出基本的判断。

小编就以ILIFE智意扫地机器人为例，详细说明它的工作原理和结构。

ILIFE智意扫地机器人工作原理
ILIFI智意扫地机器人机身为自动化技术的可移动装置，与有集尘盒的真空吸尘装置，配合机身设定控制路径，在室内反复行走，如:沿边清扫、集中清扫、随机清扫、直线清扫等路径打扫，并辅以边刷、中央主刷旋转、抹布等方式，加强打扫效果，以完成拟人化居家清洁效果。

ILIFE智意扫地机器人整体构造
扫地机器人主要由以下几部分组成本体：
充电电池：锂电池，但用锂电池通常产品单价较高。

每间厂商的电池充电时间与使用时间也有所差别。

充电座：能提供扫地机器人自行回家充电的地方。

集尘盒：与一般吸尘器纸袋方式不同，都备有集尘盒可收集灰尘。

大致上分为两种:1.中央集尘盒2.置于后端集尘盒。

遥控器：控制机器人吸尘器用，也可由机身上控制。

以上为扫地机器人基本原理和结果简介，希望对你有所帮助，更多关于扫地机器人的资讯，请关注智意官方网站。

机器人组成,元器件及功能介绍
机器人由不同的元器件组成，每个元器件都承担着不同的功能。

1. 处理器（CPU）：处理器是机器人的大脑，其主要功能是执行计算、决策和控制机器人的各种动作。

2. 传感器：机器人配备了各种传感器，如摄像头、红外线传感器、超声波传感器等。

这些传感器能够获取来自外界的信息，如位置、距离、颜色等，并将这些信息传输给处理器进行进一步的处理和分析。

3. 电机和执行器：机器人使用电机和执行器来实现各种动作，如移动、抓取、旋转等。

电机将接收到的指令转化为机器人的物理动作。

4. 通信模块：机器人配备了通信模块，可以与其他机器人或外部设备进行通讯。

通过通信模块，机器人可以接收来自远程指令的控制，或将自己的状态和数据传输给其他机器人或外部设备。

5. 电源和电池：机器人需要电源供电，电源和电池为机器人提供所需的电能。

6. 执行单元：机器人可以配备执行单元，如机械臂、抓取器等。

这些执行单元可以根据机器人的任务需求来实现特定的操作和功能。

总体而言，这些元器件的功能互补，通过相互协作来实现机器人的各种任务和功能。

例如，传感器获取环境信息，处理器分析和决策，电机和执行器执行动作，通信模块实现与外界的交互。

2.2 机器零件图2.2.1 机器零件图(SAL-2HP-UG124)注：零件图中的阿拉伯数字详解见2.2.2材料明细表图2-2：机器零件图(SAL-2HP-UG124)2.2.2 零件材料明细表(SAL-2HP-UG124)表2-1：零件材料明细表(SAL-2HP-UG124)序号名称物料编号序号名称物料编号1 避震脚YW03005000000 16 主电源开关YE102003000002 底座BL26000202420 17 控制箱BH320002002503 立柱下焊块- 18 警报灯YE833051002004 立柱BL26000202920 19 过滤桶盖迫紧YR100300000005 立柱上焊块- 20 过滤桶盖-6 风机法兰- 21 过滤器YR507080000007 入风管BL21000200320 22 梅花螺母YW090516000008 膜片阀接管- 23 过滤桶迫紧YR107080001009 破真空膜片阀BY20015000050 24 弹簧扣YW020********10 高压风机2HP BM30042000050 25 四孔压克力BH3207000005011 管束YW020******** 26 四孔视料窗迫紧YR4000040000012 钢丝胶管YR60157000000 27 四孔视料窗铁片YW0900000040013 过滤桶固定架- 28 过滤桶BL2600020382114 过滤桶底座迫紧- 29 接管器YW2000150080015 过滤桶盖集成- 30 三通-*表示可能损坏的项目；**表示较可能损坏的项目，建议备份。

请在下单采购零配件之前，先确认说明书版本号，以确保零配件物料号与实物一致。

2.2.3 机器零件图(SAL-3.5HP/5HP(-D)-124)注：零件图中的阿拉伯数字详解见2.2.4材料明细表图2-3：机器零件图(SAL-3.5HP/5HP(-D)-UG124)2.2.4 零件材料明细表(SAL-3.5HP/5HP(-D)-UG124)表2-2：零件材料明细表(SAL-3.5HP/5HP(-D)-UG124)序号名称物料编号序号名称物料编号1 避震脚Ф50 YW03005000000 22 过滤桶集成-2 平垫圈8 YW66082200100 23 压克力六孔YR400012000003 螺母M12 YW64012100000 24 视料窗迫紧六孔YR400006000004 底座BL21003500120 25 视料窗铁片六孔YW090006000005 入风管BL26003506520- 26 蝶形螺母5/16″YW090516000006 风机法兰- 27 平垫圈8 YW660822001007 破真空膜片阀1.5″BY20015000050 28 滤清器固定片BL210035005208 破真空膜片阀接管BL21003500420 29 过滤器ADC2 YR501811000009 立柱下焊块- 30 吸风管-10 右立柱BL26003506620 31 管夹YW0700020000011 立柱上焊块- 32 过滤桶盖集成-12 弹簧扣YW020******** 33 警报灯LTE-3051AC220V YE83305100200高压风机3.5HP BM30053500050 34 控制底板-高压风机5HP BM30055000050 35 控制箱盖板-13高压风机5HP双段YM30433700000 36 主电源开关YE1021030000014 集尘桶BL26003507021 37 控制箱体BL2600350532115 压克力四孔YR40001200100 38 线夹具固定板-16 视料窗迫紧四孔YR40000400000 39 过滤桶固定架-17 视料窗铁片四孔YW09000000400 40 电控箱固定块-18 管束2.5″YW020******** 41 接管器YW2000200070019 钢丝胶管2″YR60205000100 42 三通-20 集尘桶迫紧YR10708000100 43 左立柱BL2600350662021 过滤桶圈BL19003500120*表示可能损坏的项目；**表示较可能损坏的项目，建议备份。

介绍扫地机器人的资料扫地机器人是一种智能家居设备，它可以通过自动清扫地面来减轻人们的家务负担。

以下是关于扫地机器人的详细资料：1.结构与组成：扫地机器人主要由以下几个部分组成：•主机：通常是一个圆盘形状的小型机器人，上面装有各种传感器和清洁装置。

主机内部通常包含控制电路、电机、电池、电源等核心部件。

•传感器：用于感知周围环境，如障碍物、家具等。

常见的传感器包括红外线传感器、超声波传感器等。

•清洁装置：包括吸尘器、拖地装置等，用于清扫地面。

•导航系统：用于规划清扫路径，通常由内置的陀螺仪和加速器组成。

•充电座：用于给扫地机器人充电。

2.工作原理：扫地机器人工作时，首先会通过传感器感知周围环境，然后根据预设的清扫路径或手动设置的路径进行清扫。

当遇到障碍物时，机器人会通过避障算法自动调整清扫路径，避免碰撞。

清扫完成后，扫地机器人会返回充电座充电，等待下一次清扫。

3.功能与特点：扫地机器人的功能和特点因品牌和型号而异，但通常具有以下功能：•自动清扫：扫地机器人可以自动清扫地面，无需人工干预。

•避障功能：通过传感器和避障算法，扫地机器人可以避免碰撞家具等障碍物。

•定时清扫：部分扫地机器人支持定时清扫功能，可以在指定时间自动开始清扫。

•吸尘和拖地：部分高端扫地机器人配备了吸尘和拖地装置，可以同时完成吸尘和拖地任务。

•智能控制：可以通过手机APP或其他智能家居控制系统控制扫地机器人。

•噪音控制：多数扫地机器人都配备了噪音控制技术，以降低工作时的噪音。

•电池续航：多数扫地机器人都配备了高性能电池和大容量电芯，以延长续航时间。

4.使用与维护：使用扫地机器人时，需要注意以下几点：•在使用前，应将地面上的大型障碍物（如家具）移开，以免阻碍扫地机器人的清扫。

•在清扫过程中，如果需要暂停或更改设置，可以通过手机APP 或其他智能家居控制系统进行操作。

•在清扫完成后，应及时清理集尘盒和拖布等部件，以保证机器人的清洁和性能。

智意扫地机器人的详细介绍
智意扫地机器人是深圳市智意科技有限公司（简称智意科技）旗下扫地机器人自主品牌。

依靠领先的研发技术、完善的生产供应链系统，智意品牌以高品质、低返修率、高效的服务得到客户和市场的广泛认可。

2010年，
●在深圳设立研发中心，正式启动保洁机器人研发项目，智意扫地机器人初见雏形。

2011年
●智意科技在香港设立研发中心，引进百名国内外优秀工程师，智意扫地机器人向自主研发的方向发展。

2012年
●独创仿生“复眼系统”；
●将IMIL面板工艺首次应用于扫地机器人行业；
●智意首款扫地机器人X500正式面市；
●在深圳龙岗建立25000m2制造基地。

2013年
●智意扫地机器人全线产品标配锂电池，业内首创并成为行业标准；
●智意科技在东莞凤岗建立15000m2制造基地，进一步扩大生产产能。

2014年
●无刷电机、无刷风扇首次应用于扫地机器人行业，并成为行业标准；
●投放扫拖一体技术，引领行业潮流；
2015年
●智意科技首创尘盒/水箱互换专利技术，并首发中国市场；首次使用钢化玻璃面板工艺，产品工业设计再一次革新；启动国内市场，智意V3S、智意V5S、智意V7S正式上市。

2016年
●首发高精度陀螺仪导航技术，开启扫地机器人导航时代；
●智意导航扫地机器人T4、X430、X431相继上市；
●经典产品X500全球销量累计突破200万台，缔造业内传奇。

即将到来的2017年
●智意科技将呈现出更好更实用的扫地机器人产品出来，一起期待智意扫地机器人新品登场~。
