施工现场质量标准化图册施工现场质量标准化图册(2019版)XXXXX- 1 -编制审核人员名单审核组：编制组：- 2 -施工现场质量标准化图册目录第一章地基加固与处理 ....................................................................................... - 5 -（一）三轴搅拌桩 ......................................................................................... - 5 -（二）高压旋喷桩 ......................................................................................... - 6 -（三）高压注浆 ............................................................................................. - 7 -（四）冷冻施工 ............................................................................................. - 8 -（五）超前支护 ............................................................................................. - 9 -第二章围护结构 ................................................................................................. - 12 -（一）地下连续墙 ....................................................................................... - 12 -（二）钻孔灌注桩 ....................................................................................... - 17 -（三）搅拌桩 ............................................................................................... - 20 -（四）型钢插入和拔出 ............................................................................... - 21 -（五）止水帷幕 ........................................................................................... - 22 -第三章基础与土石方 ......................................................................................... - 23 -（一）抗拔桩 ............................................................................................... - 23 -（二）土石方工程 ....................................................................................... - 24 -（三）钢支撑制作、安装与拆除 ............................................................... - 26 -（四）降水井 ............................................................................................... - 27 -（五）接地网安装 ....................................................................................... - 28 -（六）垫层施工 ........................................................................................... - 29 -第四章地下防水 ................................................................................................. - 30 -（一）防水卷材 ........................................................................................... - 30 -（二）防水涂料 ........................................................................................... - 31 -（三）施工缝防水（钢板止水带） ........................................................... - 32 -第五章车站主体 ................................................................................................. - 33 -（一）混凝土结构 ....................................................................................... - 33 -第一章暗挖区间 ................................................................................................. - 37 -（一）盾构法隧道 ....................................................................................... - 37 -（二）矿山法（区间及联络通道） ........................................................... - 45 -第二章明挖区间 ................................................................................................. - 50 -（一）围护结构 ........................................................................................... - 50 -（二）主体结构 ........................................................................................... - 50 -- 3 -车站篇- 4 -第一章地基加固与处理第一章地基加固与处理（一）三轴搅拌桩1.施工工艺场地平整→桩位放样→钻机就位→钻进至设计深度→提钻并喷水泥浆→复搅→提钻喷浆至设计标高→成桩结束 2.控制要点2.1 施工前对施工区域地下障碍物进行探测并处理。

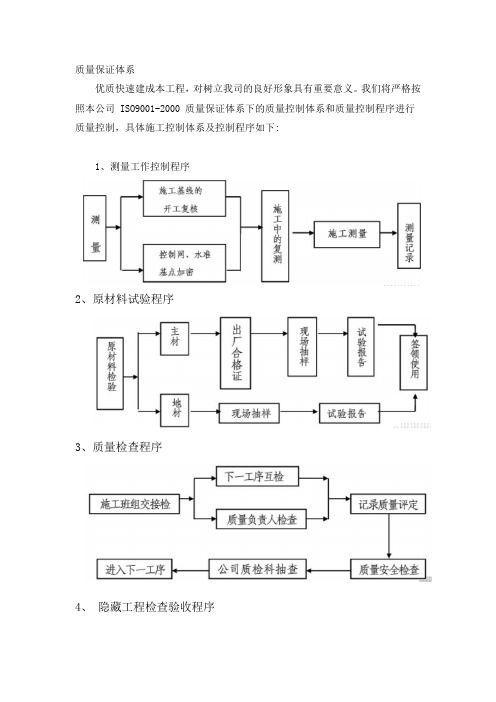

质量保证体系优质快速建成本工程，对树立我司的良好形象具有重要意义。

我们将严格按照本公司 ISO9001-2000 质量保证体系下的质量控制体系和质量控制程序进行质量控制，具体施工控制体系及控制程序如下:1、测量工作控制程序2、原材料试验程序3、质量检查程序4、隐藏工程检查验收程序5、分项工程验收程序第三节质量控制文件1、强制性条文工程建设标准强制性条文(房屋建筑部份) 2、质量通病防治手册建筑工程质量通病防治手册建设工程质量通病防治要点3、建设领域关于淘汰落后工艺通知建设领域限制、禁止使用落后技术通告4、其它相关图籍5、建筑施工手册资料统一管理第四节质量控制1、强化过程控制1）、施工员坚持跟班作业检查，如实、按时填写施工日志，发现问题及时汇报给技术负责人。

2）、三级技术工作交底必须自始至终贯穿于整个施工过程。

3）、坚持“样板带路”。

抹灰、刷涂料、贴面砖等大面积装饰施工前，必须先做样板，经公司检查、评定达标并报经建设方、监理方认可后，方可进行大面积施工。

2、加强质量监控项目部质安组接受项目经理和公司质检科的双重领导，质安组负责严格按验收规范及标准评价施工质量，并如实上报公司质检科，质检科每周至少深入现场抽查两次，发现问题立即整改，按“三不放过”的原则进行处理。

3、实行三级质量验收制度1）、公司质检科和项目部质安组在内部质量评定中必须严格按相关标准进行，决不允许降低标准评定，并将评定结果用透明胶带贴在相应部位，接受各方监督。

2）公司技术、质量部门负责人应参加基础验收、主体验收、节能分部验收和竣工验收等工作，对项目部应建立定期质量巡查制度每季度不少于1次）。

3）、工序班组自检率达到100%（由分管施工员组织进行），质安组质检员100%检验，公司质检科抽查不少于5%。

第五节质量控制管理制度一、三检制管理制度本工程工序验收遵循三检制,即班组自检、项目部自检、交接检三检制实行的顺序为班组自检→项目部自检→交接检,交接检完成后由项目部按国家相关规定上报上一级部门(监理或质监)检查验收,未经上一级部门检查验收不得进入下一道工序施工. 班组自检合格后,以书面形式上报项目部检查验收, 项目部在接到班组验收申请后,应立即组织检查验收,不得拖延。

目录质量标准化图册（一期）第一部分土建钢筋工程钢筋直螺纹连接 (1)墙柱板钢筋定位 (3)构造柱钢筋预留 (6)模板工程后浇带模板支设 (8)混凝土工程混凝土浇筑过程质量控制 (13)现浇结构的质量检验批验收 (15)砌体工程砌体施工过程质量控制 (17)防水工程防水工程节点推荐做法及控制要点 (20)第二部分安装给排水及水暖工程预留管道洞口及管道套管做法 (21)防水套管预埋 (22)管道支吊架制作与安装 (23)建筑电气工程配管（焊接钢管）做法 (24)防雷接地 (32)第三部分样板展示区样板 (38)楼层样板 (42)质量标准化图册（二期）临时道路... . (44)临时水电... . (45)样品展示... . (46)实物模型样板... (47)混凝土底板垫层 (48)桩头破除... . (48)地下防水工程... (49)模板工程... . (50)剪力墙对拉螺栓孔封堵 (51)成品保护... . (52)屋面防水... .................................. 53 屋面装饰与安装.. (54)外窗施工 (56)外幕墙工程 (58)管线综合排布 (59)综合支吊架安装 (60)管井施工 (62)电井施工 (63)卫生间施工 (64)吊顶施工 (65)设备机房施工 (66)质量标准化图册（一期）第一部分土建钢筋直螺纹连接一、操作要点二、质量效果1、钢筋下料要求端部平整，不得有马蹄形或挠曲，不得用气割下料，可现场用砂轮锯或无齿锯下料。

2、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑液套丝。

3、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批，随机抽检10，当合格率小于 95时，应加倍抽检，复检中合格率仍小于 95时，应对全部丝头进行逐个检验。

合格者方可使用。

4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头，应戴上保护帽加以保护。

质量标准化图册(模板工程)目录1. 材料进场................................................................2. 楼板模板................................................................3. 梁模板施工..............................................................4. 剪力墙模板..............................................................5. 柱子模板施工............................................................6. 挂模施工................................................................7. 墙体预留洞支模..........................................................8. 楼梯模板施工............................................................9. 后浇带模板施工..........................................................10. 二次结构模板施工.......................................................11. 电梯井支撑示意图.......................................................12. 实测实量...............................................................1.材料进场碗扣钢管方木顶托模板圆盘锯模板排布图模板统一编号形式，方便安装。

模板工程施工质量标准化图册，全套高清大图+验收要求！工程萌主2017-10-26 23:06第一节墙柱模板（放线）1、由施工员测放控制线，并经相关人员复核，严禁直接交由班组测放。

2、根据控制线放出200mm模板控制线。

3、最后放出模板定位线。

4、离转角100mm弹大角垂直控制线。

第一节墙柱模板（加固）墙模板加固通用要求1、严格按照施工方案安装穿墙螺杆。

2、螺杆直径≥Ф12，并采用配套的螺帽和3型卡。

3、模板拼缝处要贴海绵条并用木方压实，木方间距200mm并符合方案要求。

4、螺杆一般设置：加固螺杆纵横间距600mm（应满足方案要求）;5、离地200mm设置第一道螺杆,离板底200mm设置一道螺杆，下面2-3排要用双螺帽（根据实际需要并应满足方案要求）。

6、为防止根部漏浆形成烂根，采用砂浆将模板底部进行封闭。

墙配模剖面图墙配模平面图第一节墙（柱）模板（加固效果）模板加固加固效果砂浆封闭第一节墙柱模板（端头加固工艺）墙柱模板加固要求：1、严格按照施工方案安装穿墙螺杆。

2、螺杆直径不小于Ф12(满足方案要求），并采用配套的螺帽和3型卡。

3、模板拼缝处要贴海绵条并用木方压实，木方间距200mm并符合方案要求。

4、螺杆间距设置：纵横向间距不大于600。

5、离地200mm设置第一道螺杆,离梁底200mm设置一道螺杆，下面2-3排要用双螺帽(满足方案要求）。

6、阳角部位采用端面硬拼，用钢管扣紧，再用木楔挤紧，保证阳角方正。

7、为防根部漏浆形成烂根，采用砂浆将模板底部封闭(浇砼前一天做)。

转角部位加固墙柱端头加固效果第一节柱模板（加固工艺）细部处理加固示意图第一节墙柱模板（接茬工艺）1、墙柱接茬位置模板应伸至接缝以下螺杆上，为防止漏浆，接缝位置采用双面胶条封堵，墙柱根部用水泥砂浆封堵模板。

2、当采用下层已有对拉螺杆洞对拉加固时，其距接缝位置应小于300mm；当采用预埋锁脚螺杆时，其距接缝位置150mm。

3、两种方法螺杆水平间距均为600mm，满足相应的专项施工方案。
