5、简述PLC的扫描工作过程。
6、为什么PLC中软继电器的触点可无数次使用？7、PLC按I/O点数和结构形式可分为几类？8、PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？三、判断题1、PLC的输入电路均采用光电耦合隔离方式。
（×）2、CPU224型PLC本机I/O点数为14/10。
（√）3、PLC的周期性循环扫描方式不会产生输入/输出滞后时间。
（×）4、间接寻址是通过地址指针来存取存储器中的数据。
（?√??）5、存储器AI、AQ只能使用字寻址方式来存取信息。
（?√??）四、选择题1、世界上第1台PLC诞生于（D）A.、日本松下公司，1970年；B、德国西门子公司，1969年；C、美国通用公司，1968年；D、美国数字设备公司，1969年。
2A3、A、4、A、C、5、 D ）A、6A、7、AC8AC、变量存储器D、内部存储器9、CPU224XP型PLC有几个通讯端口（A ）A、2个B、1个C、3个D、4个第三章一、填空题1、输出指令（对应于梯形图中的线圈）不能用于输入过程映像寄存器。
2、SM 0.1在首次扫描时为ON，通常用来进行程序初始化；SM0.0一直为 ON。
3、接通延时定时器TON的使能（IN）输入电路为ON时开始定时，当前值大于等于预设值时其定时器位变为 1，梯形图中其常开触点接通，常闭触点断开。
4、接通延时定时器TON的使能输入电路 OFF 时被复位，复位后梯形图中其常开触点断开，常闭触点接通，当前值等于 0 。
5、有记忆接通延时定时器TONR的使能输入电路 ON 时开始定时，使能输入电路断开时，当前值不变。
使能输入电路再次接通时继续定时。
必须用复位指令来复位TONR。
6、断开延时定时器TOF的使能输入电路接通时，定时器位立即变为 1 ，当前值被复位。
7、TONR的启动输入端IN由“1”变“0”时定时器复位。
（?×）8、定时器定时时间长短取决于定时分辨率。

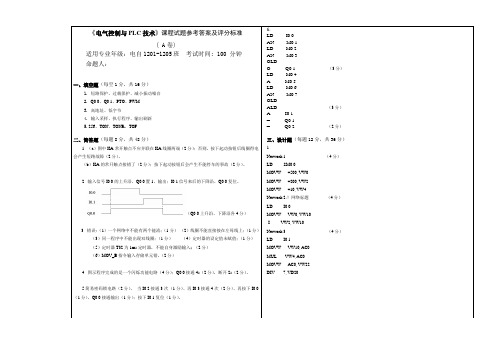

《电气控制与PLC技术》课程试题参考答案及评分标准
( A卷)
适用专业年级：电自1201-1205班考试时间: 100 分钟
命题人：
一、填空题（每空1分，共16分）
1. 短路保护、过载保护、减小振动噪音
2. Q0.0、Q0.1、PTO、PWM
3. 高地址、低字节
4.输入采样、执行程序、输出刷新
5.256、TON、TONR、TOF
二、简答题（每题8分，共48分）
1. （a）图中KA常开触点不应并联在KA线圈两端（2分）；否则，按下起动按钮后线圈得电会产生短路故障（2分）。
（b）KA的常开触点接错了（2分）；按下起动按钮后会产生不能停车的事故（2分）。
2. 输入信号I0.0的上升沿，Q0.0置1，输出；I0.1信号来后的下降沿，Q0.0复位。
（Q0.0上升沿、下降沿各4分）
3. 错误：（1）一个网络中不能有两个能流；（1分）（2）线圈不能直接接在左母线上；（1分）
（3）同一程序中不能出现双线圈；（1分）（4）定时器的设定值未赋值；（1分）
（5）定时器T32为1ms定时器，不能自身激励输入; （2分）
（6）MOV_B指令输入存储单元错。
（2分）
4. 图示程序完成的是一个闪烁功能电路（4分）；Q0.0接通4s（2分），断开2s（2分）。
5.简易密码锁电路（2分）。
当I0.2接通3次（1分）、再I0.3接通4次（2分）、再按下I0.0（1分），Q0.0接通输出（1分）；按下I0.1复位（1分）。
I0.0启动，I0.1停止，Q0.0控制M1，Q0.1控制M2，Q0.2控制M3。
I/O图（2分）主电路（2分）。
plc复习题及参考答案PLC复习题及参考答案一、选择题1. PLC的全称是什么？A. 个人学习计算机B. 可编程逻辑控制器C. 个人局域网络计算机D. 个人计算机局域网答案：B2. PLC的编程语言主要有哪几种？A. 汇编语言B. 机器语言C. 梯形图D. 高级语言答案：C3. PLC的输入/输出模块主要负责什么？A. 程序的编写B. 数据的存储C. 与外部设备连接D. 逻辑运算答案：C4. PLC的工作原理是什么？A. 顺序执行B. 并行执行C. 随机执行D. 循环执行答案：A5. PLC的扫描周期主要包括哪几个阶段？A. 输入处理B. 程序执行C. 输出处理D. 所有以上答案：D二、判断题1. PLC可以用于实现工业自动化控制。
（对）2. PLC的编程语言只有梯形图一种。
（错）3. PLC的输入/输出模块是与外部设备连接的关键部分。
（对）4. PLC的扫描周期是固定的，不会受到程序复杂度的影响。
（错）5. PLC的程序执行是并行的，可以同时处理多个任务。
（错）三、简答题1. 简述PLC的主要功能。
答：PLC的主要功能包括实现工业自动化控制，如控制机械动作、监测设备状态、数据采集与处理等。
2. 简述PLC的编程步骤。
答：PLC的编程步骤主要包括：需求分析、程序设计、程序编写、调试与测试、程序优化等。
3. 简述PLC的输入/输出处理过程。
答：PLC的输入/输出处理过程包括：输入模块接收外部信号，经过内部逻辑处理后，由输出模块控制外部设备执行相应的动作。
四、计算题1. 如果一个PLC的扫描周期为10ms，程序执行时间为5ms，那么输出处理需要多长时间？答：输出处理时间为扫描周期减去程序执行时间，即10ms - 5ms = 5ms。
五、案例分析题1. 假设有一个PLC控制系统用于控制一个简单的机械臂，机械臂需要在接收到启动信号后，先向下移动，然后向右移动，最后向上移动。
请描述PLC如何控制这个机械臂的移动。
plc培训考试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑计算机答案：A2. PLC的工作原理基于（）。
A. 顺序控制B. 循环控制C. 随机控制D. 并行控制答案：B3. PLC的输入设备不包括（）。
A. 按钮B. 传感器C. 继电器D. 显示器答案：D4. PLC的输出设备不包括（）。
A. 接触器B. 指示灯C. 电机D. 电阻答案：D5. PLC的编程语言不包括（）。
A. 梯形图B. 指令列表C. 功能块图D. 汇编语言答案：D6. PLC的扫描周期主要受（）影响。
A. 程序复杂度B. 外部干扰C. 电源电压D. 操作员技能答案：A7. PLC的存储器不包括（）。
A. RAMB. ROMC. EPROMD. 硬盘答案：D8. PLC的通信接口不包括（）。
A. RS-232B. RS-485C. USBD. VGA答案：D9. PLC的电源模块通常提供的电压是（）。
A. 5VB. 12VC. 24VD. 220V答案：C10. PLC的扩展模块不包括（）。
A. 输入模块B. 输出模块C. 通信模块D. 显示模块答案：D二、填空题（每题2分，共20分）1. PLC的英文全称是_______。
答案：Programmable Logic Controller2. PLC的输入/输出模块通常采用_______接口。
答案：光电隔离3. PLC的程序存储在_______中。
答案：EPROM或Flash Memory4. PLC的扫描周期包括_______和执行程序两个阶段。
答案：输入采样5. PLC的输出模块通常采用_______接口。
答案：光电隔离6. PLC的通信协议包括_______等。
答案：Modbus、Profibus、Ethernet/IP7. PLC的编程软件通常提供_______功能。
一、填空题1、常用的主令电器有___按钮___和__行程开关_____等。
2、交流接触器的灭弧一般采用机械灭弧、纵缝灭弧___和栅片灭弧等，直流接触器采用___磁吹灭弧的方式。
3、三相笼型异步电动机常用的降压起动方法有定子串电阻______、__星形-三角形降压_____和自耦变压器及延边三角形降压启动等。
4、时间继电器按触点延时方式可分为通电延时型和断电延时型。
5、为使变速时齿轮易于啮合，X62W铣床中设置了____主轴变速时的冲动控制线路。
6、PLC是通过一种周期扫描工作方式来完成控制的，每个周期主要包括___I/O刷新____、__程序执行_、___监视服务__三部分。
7、可编程序控制器的硬件包括 CPU 、存储器、电源、输入/输出接口电路、扩展模块等几部分。
8、PLC中的存储器包括EPROM和RAM，其中EPROM存放系统程序，RAM存放用户程序。
9、电磁机构由吸引线圈、铁心、衔铁等几部分构成。
10、PLC的输入模块一般采用光电耦合技术，进行外部电路和内部电路的隔离，提高抗干扰能力。
11、PLC的输入/输出继电器采用八进制进行编号，其它所有软元件均采用十进制编号。
12、常见的PLC输出模块一般采用继电器输出与晶体管输出形式。
13、梯形图按自上而下、自左而右的顺序排列。
14、接触器主要由电磁系统、触点系统、灭弧装置组成。
可分为交流接触器和直流接触器两大类。
15、常用的主令电器有按钮和_____行程开关_______等。
16、三相异步电动机常用的制动方法有反接制动、能耗制动。
17时间继电器按触点延时方式可分为通电延时型和断电延时型。
18、PLC中的存储器包括EPROM和RAM，其中EPROM存放系统程序，RAM存放用户程序。
19、PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括 I/O 刷新、程序执行、监视服务三部分。
二、选择题1.低压电器通常是指工作在交流电压小于( A)V、直流电压小于（A ）V的电路中起通、断、保护、控制或调节作用的电器设备A. 1200V 1500VB. 1000V 1500VC. 1500V 1200VD. 1200V 1200V2.中小容量异步电动机的过载保护一般采用（ C ）。
plc考试题及答案PLC考试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的工作原理是基于（）。
A. 继电器控制B. 模拟控制C. 计算机控制D. 人工智能控制答案：A3. 下列哪个不是PLC的输入设备（）。
A. 按钮B. 传感器C. 显示器D. 继电器答案：C4. PLC的输出设备不包括（）。
A. 接触器B. 指示灯C. 电机D. 按钮答案：D5. PLC的扫描周期包括（）。
A. 输入扫描、程序执行、输出扫描B. 程序执行、输入扫描、输出扫描C. 输出扫描、程序执行、输入扫描D. 输入扫描、输出扫描、程序执行答案：A6. PLC的编程语言不包括（）。
A. 梯形图B. 指令表C. 功能块图D. 汇编语言答案：D7. PLC的存储器中，用于存储程序的是（）。
A. RAMB. EPROMC. EEPROMD. ROM答案：B8. PLC的输出接口电路中，晶体管输出型适用于（）。
A. 交流负载B. 直流负载C. 感性负载D. 容性负载答案：B9. PLC的输入接口电路中，光电耦合器的作用是（）。
A. 隔离B. 放大C. 转换D. 滤波答案：A10. PLC的通信接口不包括（）。
A. RS-232B. RS-485C. USBD. 以太网答案：C二、填空题（每题2分，共20分）1. PLC的英文全称是 _________，中文全称是 _________。
答案：Programmable Logic Controller；可编程逻辑控制器2. PLC的三个基本功能是 _________、 _________ 和 _________。
答案：输入/输出控制；程序运行；通信3. PLC的输入设备包括 _________、 _________ 和 _________ 等。
答案：按钮；传感器；开关4. PLC的输出设备包括 _________、 _________ 和 _________ 等。
技能培训,PLC复习题[合集五篇]第一篇：技能培训,PLC复习题PLC补考复习题填空题 1．PLC一般采用方式工作。
2．若要改变电动机旋转的方向，可以通过改变三相交流电动机电源的来实现。
3．热继电器是专门用来对连续运行的电动机实现保护，以防电动机因过热而烧毁的一种保护电器，通常是把其触点串接在控制电路中。
4．低压断路器除了能手动或自动接通动力电源外，还能在发生、及等故障时自动切断电路，实现对线路、电源设备及电动机的保护。
5．PLC输出接口的功率放大环节分为型、型和型三种形式。
其中型既能带交流负载又能带直流负载。
6．PLC的“软继电器”有对常开和常闭触点供编程时使用。
7．OMRON公司的.CQM1系列PLC的输入刷新分为和，输出刷新分为和。
8.利用两个接触器的常闭辅助触点KM1、KM2分别串接在对方接触器的电路中以达到相互制约的方法称为。
9.OMRON PLC的CQM1-41系列高精度定时器的梯形图形式如图：N的取值范围为：，定时精度 TIMH(15)N SVV 是：，当SV=006E时，特殊功能继电器为ON。
选择题二、选择题1．在常用的控制电器中，（）主要用于远距离通断电路或控制电动机的频繁起停。
A、接触器B、断路器C、继电器D、熔断器 2．OMRON.CQM1型PLC中在执行比较指令时，两数相等时，下列标志位为ON的是（）A、25503 B、25504 C、25505 D、25506 3．下列描述不属于热继电器作用的是：（）A、电动机过载保护 B、断相及电流不平衡保护 C、电气设备发热状态控制D、接通和分断控制电路4．可逆计数器（CNTR）启动，遇下列情况产生计数输出：（）A、SV=0000时 B、PV=0000时C、PV=SV时D、加、减计数有进位或借位时5．OMRON CQM1型PLC内部器件中，具备掉电保持功能的区域（）A、IR B、SR C、HR D、AR 6．在数据块比较指令中，数据块占的连续通道数为（）A、8个B、16个C、32个D、根据数据多少确定通道数7．乘法指令MUL（32）可能出现的最大结果是：（）A、9999 B、19999 C、99980001 D、FFFE0001 8．执行逻辑与指令ANDW(34)时，运算数据S1=5231，运算数据S2=1001，则运行条件满足时运行结果通道D=（）。
P L C复习题(1)(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--填空1、可编程控制器的硬件基本由 CPU 、存储器、 I/O接口、编程器和电源等五部分组成。
2、PLC的存储器可分为数据存储器和程序存储器。
3、PLC输出接口电路的三种形式分别是继电器输出、晶体管输出和晶闸管输出。
4、从组成结构形式上看可以将PLC分为两类：一类是整体式 PLC、另一类是模块式 PLC。
5、计算机与外界的信息交换称为通信，通信基本方式可分为串行通信和并行通信。
6、PLC采用循环扫描工作方式，其工作过程可分为内部处理、通信服务、输入取样、用户程序执行和输出处理五个阶段。
7、写出下列符号的名称：T：定时器 C：计数器 D: 数据寄存器8、功能指令主要由操作数和操作码两部分组成。
9、PLC进行数据传送一般采用的三种串行通信接口是 RS-232C 、RS-422A 、 RS-485 。
10、串行通信可分为同步通信和异步通信两种方式。
11、PLC的系统软件包括系统软件和用户软件。
12、PLC的存储器可分为数据存储器和程序存储器。
13、PLC输出接口电路的三种形式分别是继电器输出、晶体管输出和晶体管输出。
14、PLC的系统软件包括系统软件和用户软件。
15、双向计数器就是即可设置为加计数器，又可设置为减计数器的计数器。
16、PLC编程语言中最常用的语言是梯形图和指令表。
17、写出下列符号的名称：X：输入继电器 Y：输出继电器 M: 辅助继电器18、梯形图按从上至下、从左至右的顺序书写，CPU也按此顺序执行程序。
19、编程元件中只有输入继电器和输出继电器的元件号采用八进制数。
20、基本指令中OUT是输出指令、LD是取指令、LDI是取反指令。
21、定时器的线圈通电时开始定时，定时时间到时，其常开触点闭合，常闭触点断开。
22、PLC与上位机进行数据传送时常采用 RS-232C 、 RS-422A 和RS-485三种串行通信接口。
2012年PLC培训复习题一、填空题1、PLC系统的组成：机架、CPU模块、信号模块、功能模块、接口模块、通讯处理器、电源模块和编程设备2、S7-300 是模块式中小型PLC，最多可以扩展 32 个模块，最多可以扩展为4个机架，但CPU312FM和CPU313却不具有扩展功能。
3、PLC停电的顺序是：系统断电时先断PLC主机电源，后断 ET200远程站电源；PLC主机断电时先断控制电源，后断负载电源；ET200远程站断电时先断控制电源，后断负载电源。
4、PLC送电的顺序是：系统送电时先送 ET200远程站电源，后送 PLC主机电源；PLC主机送电时先送负载电源，后送控制电源；ET200远程站送电时先送负载电源，后送控制电源。
5、电源模板PS307（10A）输入电压为AC220V ，输出电压为DC24V 。
6、我们常用的定时器有 5 类，分别为：脉冲定时器，扩展脉冲定时器，接通延时定时器，带保持的接通延时定时器，断开延时定时器。
7、2个累加器CPU的16位整数相加，加法指令将累加器1、2低字中的内容相加，其结果保存在累加器 1低字中，覆盖累加器 1 低字中的内容，而累加器 2 以及累加器 1 高字中的内容保持不变。
8、S7-300 的模拟量模块起始地址从 256 开始，同类模块的地址按顺序连续排列。
9、图形编程语言属于可选软件包，它是用状态图来描述异步、非顺序过程的编程语言。
10、在西门子PLC中，用于循环处理的组织块是OB1。
11、对于S7项目，路径的目录名不能超过 8 个字符。
否则，在归档或使用“用于M7 的C”(Borland 编译器)时会出错。
12、在西门子PLC中，操作系统循环调用OB1并用这个调用启动用户程序循环执行。
13、在西门子PLC中，CPU并不直接访问I/O模板的输入（I）和输出（Q）地址区域，而是访问一个CPU内部的存储区域，该区域中包含输入和输出的映象。
14、功能（FC）属于自己编程的块，功能是无存储区域的逻辑块。
FC的临时变量存储在局域数据堆栈中。
当FC执行结束后，这些数据就丢失了。
15、指令NEGI作用是求累加器1 低字中的16 位整数的补码指令INVI作用是求累加器1 低字中的16 位整数的反码。
16、局域数据堆栈用于存储块的局域数据区的临时变量、组织块的启动信息、块传递参数的信息和梯形图程序的中间结果。
17、CPU处于 STOP 模式下用户程序不能被执行，所有的输出都被设置为替换值。
18、由于FC没有它自己的存储区所以，你必须为它指定实际参数。
19、CPU上LED指示灯STOP亮黄灯表示CPU处于停止状态。
20、16 位整数是有符号数，补码。
最高位为符号位，为0 时为正数，取值范围为 -32 768～32 767 。
21、模拟量模板的模拟值用二的补码表示，最高位（15位）是符号位，若要表示其为正数，那么15位上的值就是0，若要表示其为负数，那么15位上的数就为1。
22、 PLC接地要求小于4Ω。
23、MPI与S7-300通讯时典型波特率为187.5KBPS，与S7-200通讯时只能为19.2KBPS。
24、对某些使用钥匙的CPU，下载程序时需要将钥匙开关打到 RUN-P 或 STOP位置。
25、Wincc画面中原有的文字变成“？？？？？”是因为设置语言不对或是字体不对。
26、BCD 码用 4位二进制数表示一位十进制数。
27、PLC的编程语言有梯形图语言、助记符语言、逻辑功能图语言、布尔代数语言和某些高级语言（如BASIC.C语言等）。
28、SE为扩展脉冲定时器，SD为接通延时定时器。
29、SS为保持型接通延时定时器，SF为断开延时定时器。
30、装入指令是 L ，传送指令是 T 。
31、西门子S7系列PLC的指令通常由助记符和操作数这两部分组成。
32、在PLC中，寻址方式是指寻找操作数的方式，寻址方式可以分为直接寻址和间接寻址。
33、SIMATIC PLC中的比较指令包括字节比较、整数比较、双整数比较和实数比较。
34、可编程序控制器是以周期扫描方式工作的。
35、在西门子S7 PLC CPU模块上的状态指示器“FRCE”亮时，说明至少有一个输入或输出被强制。
36、当西门子S7 PLC运行出现组错误，状态指示器SF将发光。
37、对西门子PLC的CPU存储器进行复位，可以采用钥匙开关执行存储器复位，也可以使用编程器执行存储器的复位。
38、西门子PLC的系统块是在CPU操作系统中预先定义好的功能和功能块。
39、 A 指令来表示串联的常开触点， O 指令来表示并联的常开触点，指令 AN 表示串联的常闭触点，指令 ON 表示并联的常闭触点。
40、西门子S7系列PLC的指令通常由助记符和操作数这两部分组成。
41、西门子PLC中，操作数可以由操作数标识符和操作室标识参数两部分组成，他标识符又可以由区域标识符和操作数两部分组成。
42、在PLC中，寻址方式是指寻找操作数的方式，寻址方式可以分为直接寻址和间接寻址。
43、SIMATIC PLC中位逻辑指令包括位逻辑运算指令、输入/输出指令、置位/复位指令及位正/负跳变指令等。
44、SIMATIC PLC中，数学运算指令包括整数算术运算指令、实数算术运算指令和数学功能指令。
45、SIMATIC PLC中的比较指令包括字节比较、整数比较、双整数比较和实数比较。
46、西门子STEP 7中，实现顺序控制的两种方法是基本数据类型和复杂数据类型。
二、选择题1、世界上第一台可控制器是（ B ）年研制出来的A、1968B、1969C、1978D、19792、PLC输出端子上的输出状态由（ D ）中的状态决定A、输入映像寄存器B、元件映像寄存器C、输出寄存器D、输出锁存器3、连续执行指令的特点是（ B ）7A、执行一次B、每周期执行一次C、每周期连续执行多次D、初次执行一次4、脉冲执行指令的特点是（ A ）A、条件满足（OFF到ON）时只执行一次B、每周期执行一次C、每周期连续执行多次D、初次执行一次5、逻辑运算指令包括（ACD ）A、W ANDB、WMOVC、WORD、WXORE、WDT6、PLC控制与继电器控制相比其特点是（ABCD ）A、通用性好，接线简单B、可靠性高C、定时准确D、体积小耗电小E、由继电器控制的都应用PLC代替7、PLC除了基本逻辑、步进控制功能外，还具备的功能有（ABC ）A、模拟控制B、定位控制C、网络通信D、自诊断E、显示监控8、不同的PLC具有不同的编程语言常用的编程语言有（BCD ）A、接线图B、梯形图C、指令表D、顺控图E、方枢图9、PLC的通信主要有（BCDE ）情况A、PLC与I／O之间通信B、PLC与PLC之间通信C、PLC与智能模块通信D、PLC与位计算机通信E、PLC与PLC的数据存取单元通信10、PLC的工作过程包括（BCE ）A、程序的扫描阶段B、输入采样阶段C、程序执行阶段D、输出采样阶段E、输出刷新阶段11、PLC程序如何执行取决于（ABD ）的元件状态A、输入映像寄存器B、用户所编的程序C、监控程序D、元件映像寄存器E、输出锁存器12、对于西门子S7下列PLC,下面（A）输入时间30s的格式是正确的。
A、S5T#30B、S7T#30C、30sD、S#3013、对于西门子S7-300PLC，可以利用强制功能对（AC）。
A、输入B、位存储器C、输出D、外设14、基本RS触发器电路中，触发脉冲消失后，其输出状态（A）。
A、保持现状态B、出现新状态C、恢复原状态D、不能确定15、S7300系列PLC硬件组态时，需将CPU插入（B）号槽位。
A、 1B、 2C、 3D、 4三、判断题1、SIMATIC指令系统系统中，利用定时器指令无法完成基于时间的计数功能。
（×）2、在运行程序时, 可编程主机必须在RUN位置.（√）3、可编程控制器实际上就是一种工业专用计算机.（√）4、应用指令是脉冲执行的话，在指令前应加P。
（√）5、在西门子PLC 中RS是一个复位优先的触发器。
（×）6、计数器不管什么情况, 置位后必须还要复位。
（√）7、32位应用指令前面应加D。
（√）8、SIMATIC指令系统允许使用梯形图（LAD）、功能块图（FBD）和语句表（STL）表达。
（√）9、SIMATIC指令系统系统中，利用定时器指令无法完成基于时间的计数功能。
（×）10、在PLC 的比较指令中，比较式可以是等于、大于、大于等于、小于、小于等于和不等于。
（√）11、程序控制指令可以控制PLC程序执行的顺序，使CPU依据不同的具体情况，改变程序执行的走向或者按照不同的需要调用不同的子程序等。
（√）12、在西门子PLC 中 M0.0 是一个复位优先的触发器。
（×）13、在西门子STEP7（√）四、简答题1、S7-300 CUP显示灯的意义？SF（红色）硬件或软件故障BATF （红色）电池故障DC/BV（绿色）CPU和S7-300电源正常FRCE （黄色）强制请求激活RUN（绿色）CPU处于运行状态，启动时以142频率闪烁，处于HALT状态STOP（黄色）CPU处于STOP或HALT或启动状态，闪烁的请求存储器复位BUSF PROFIBUS接口的硬件或软件故障2、根据下图所示逻辑图，试画出相应的可编程序控制器的梯形图。
答：3、说明西门子S7－300PLC系统在导轨上安装模块的顺序。
答：安装顺序如下：①电源模块（PS）；②CPU模块；③接口模块(IM可选择)；④信号模块（SM）；⑤功能模块（FM）；⑥通讯处理器（CP）。
4、西门子PLC的区域标识符和操作数长度应如何表示？将具体含义分别是什么？答：区域标识符的表示方法极其含义如下。
I：输入过程映像存储区；Q：输出过程映像存储区；S：顺序控制继电器存储区；L：局部变量存储区；T：定时器存储区；AI：模拟量输入；AQ：模拟量输出；AC：累加器；SM：特殊存储器区；HC：高速计数器；M：位存储区；C：计数器存储器区；V：变量存储区。
操作数长度表示方法及其含义如下。
B：字节；W：字；D：双字；×:位。
5、在西门子PLC中，I3.4是一种按照位存取的操作数的表示方法，请说明其具体含义。
答：I：区域标识符；3：字节地址；·：字节与位地址之间的分隔符；4：位号（0～7）。
6、SIMATIC指令系统包括哪些内容？答：包含的内容有位逻辑指令、定时器指令、计数器指令、数学运算指令、传送指令、比较指令、位移和循环位移指令、程序控制指令。
7、在西门子S7－300系列PLC的CPU模块上有几种操作模式选择？答：有4种操作模式可供选择。
“MRES”：模块复位功能。
“STOP”：停止模式（程序不执行）“RUN”：程序执行，编程器只读操作。
